佳能一体机-PIXMA MP170用户手册说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：4.30M 资料格式：pdf 举报版权申诉

第1页 / 共110页

第2页 / 共110页

第3页 / 共110页

第4页 / 共110页

第5页 / 共110页

第6页 / 共110页

第7页 / 共110页

第8页 / 共110页

安全注意事项

阅读本文档

本指南中使用的符号

使用本产品和图像的法律限制

打印之前

本机部件及其功能

本机

操作面板

开启/关闭本机

放置文档

文档要求

装入文档

一般纸张准则

无法使用的纸张类型

处理纸张

推荐的纸张

佳能专业纸张

选择正确的纸张

佳能专业纸张

装入纸张

装入信封

复印

进行复印

更改复印设置(MP170)

设置纸张尺寸和类型

调整图像质量

调整曝光量(浓度)

缩小或放大复印件

高级复印功能

贴纸复印

无边距复印

在同一页面上重复复印图像(图像重复复印)

自动比例复印(MP150)

从存储卡打印(MP170)

使用存储卡

本机支持的存储卡

插入存储卡

取出存储卡

打印照片

使用照片索引页打印

打印索引

打印全部照片

指定打印数据

打印某个范围内的照片

在贴纸上打印－贴纸打印

DPOF打印

打印设置

页尺寸(PAGE SIZE)

介质类型(MEDIA TYPE)

打印质量(PRINT QLTY)

无边距打印(BORDERLESS PRINT)

打印日期(PRINT DATE)

文件编号打印(FILE NO. PRINT)

图像增强(IMAGE ENHANCEMENT)

从存储卡中读取数据和向存储卡写入数据 (MP170)

将卡片槽设置为计算机的存储卡驱动器

启用向存储卡写入数据功能

通过计算机打印

在Windows环境下打印

在Macintosh环境下打印

扫描图像

关于扫描图像

扫描前

扫描方法

使用MP Navigator扫描

使用本机的操作面板扫描

从应用程序软件扫描

直接从数码相机打印照片

直接从兼容PictBridge的设备打印照片

连接到兼容PictBridge的设备

确认或更改设备设置

直接从兼容佳能“直接连接数码相机打印(Bubble Jet Direct)”的数码相机打印照片

数码相机使用的介质类型

更改本机设置(MP170)

更改设置

打印设置

静音模式(QUIET MODE)

扩展量(EXTENDED AMOUNT)

PictBridge设置

页尺寸(PAGE SIZE)

介质类型(MEDIA TYPE)

打印质量(PRINT QLTY)

无边距打印(BORDERLESS PRINT)

图像增强(IMAGE ENHANCEMENT)

其他

日期/时间设置(DATE/TIME SETUP)

只读模式(READ-ONLY MODE)

省电设置(POWER SAVE SET)

语言设置(LANGUAGE SETTING)

恢复默认值

保存配置

加载配置

日常维护

更换墨水盒(FINE Cartridge)

了解何时更换墨水盒(FINE Cartridge)

什么是缺墨警告？

打印变得暗淡或颜色不对时

打印喷嘴检查图案

确认喷嘴检查图案

墨水盒(FINE Cartridge)清洗

墨水盒(FINE Cartridge)深度清洗

对齐墨水盒(FINE Cartridge)

清洁本机

清洁稿台玻璃和文档盖板

清洁本机外部

清洁滚轴

清洁底板

清洁本机内部的突出部分

故障排除

液晶显示屏/发光二极管显示屏上显示错误信息

液晶显示屏/发光二极管显示屏无显示

墨水无法喷出/打印模糊/颜色错误/白色条纹/直线未对齐/无法打印到作业的末端

复印时

纸张背面脏污/纸张无法正确送入/打印面有划痕

纸张卷曲/墨水污迹

卡纸

无法从照片索引页正确打印(MP170)

无法从数码相机正确打印

无法安装MP驱动程序

无法正确连接到计算机

打印速度缓慢/USB 2.0 Hi-Speed连接无法工作

当连接到运行Windows XP的计算机时，屏幕显示警告信息“高速USB设备插入了非高速USB集线器”

扫描问题

扫描仪无法工作

ScanGear MP无法启动

计算机在扫描期间停止运行

扫描质量不佳(监视器显示的图像质量不佳)

部分图像缺失或周围有多余白色区域

使用多项扫描或多项裁剪功能扫描故障

扫描速度缓慢

显示信息 “内存不足。(There Is Not Enough Memory.)”

扫描的图像显示不正确

使用MP Navigator时出现扫描故障

屏幕上出现错误信息

显示服务错误5100

写入错误/输出错误/通讯错误

显示"错误编号：300 (Error NO.:300)"

显示"错误编号：1700 (Error NO.:1700)"

显示"错误编号：2001 (Error NO.:2001)"

显示"错误编号：2500 (Error NO.:2500)"

对于Windows用户

如果无法解决问题

附录

打印区域

A4、B5、A5、4"×6"、4"×8"、5"×7"、信用卡

信纸、Legal

信封

卸载电子手册

运输本机

规格

索引

佳能总公司佳能 ( 中国 ) 有限公司佳能热线中心联系电话： 95177178 * 重要：北京，上海，广州用户可直接拨打以上热线中心号码。其他地区用户，需在该电话号码前加拨以下任意区号：北京区号：010 上海区号：021 广州区号：020 以上联络方式可能会改变，请访问 www.canon.com.cn 查询最新讯息。用户指南用户指南 QT7-0053-V03 XXXXXXXX ©CANON INC.2005 PRINTED IN VIETNAM CH QT7-0053-V03

9 日常维护 ................................................. 61 更换墨水盒 (FINE Cartridge) ....................... 61 打印变得暗淡或颜色不对时.......................... 67 打印喷嘴检查图案 ........................................ 69 墨水盒 (FINE Cartridge) 清洗....................... 70 墨水盒 (FINE Cartridge) 深度清洗 ............... 71 对齐墨水盒 (FINE Cartridge) ....................... 71 清洁本机 ...................................................... 73 10 故障排除 ................................................. 77 液晶显示屏 / 发光二极管显示屏上显示错误信息 .......................................................... 78 液晶显示屏 / 发光二极管显示屏无显示 ........ 80 墨水无法喷出 / 打印模糊 / 颜色错误 / 白色条纹 / 直线未对齐 / 无法打印到作业的末端.............................................................. 81 纸张背面脏污 / 纸张无法正确送入 / 打印面有划痕 ...................................................... 84 卡纸.............................................................. 86 无法从照片索引页正确打印 (MP170) ...........87 无法从数码相机正确打印 ............................. 87 无法安装 MP 驱动程序................................. 89 无法正确连接到计算机................................. 91 扫描问题 ...................................................... 91 屏幕上出现错误信息 .................................... 94 对于 Windows 用户 ...................................... 96 如果无法解决问题 ........................................ 96 11 附录......................................................... 98 打印区域 ...................................................... 98 卸载电子手册 ............................................. 100 运输本机 .................................................... 101 规格............................................................ 102 索引.............................................................. 105 目录安全注意事项 ....................................................2 阅读本文档........................................................7 本指南中使用的符号 ......................................7 使用本产品和图像的法律限制...........................8 1 打印之前....................................................9 本机部件及其功能 ..........................................9 开启 / 关闭本机 ............................................13 放置文档 ......................................................14 一般纸张准则 ...............................................15 推荐的纸张...................................................16 装入纸张 ......................................................22 2 复印 .........................................................25 进行复印 ......................................................25 更改复印设置 (MP170).................................26 高级复印功能 ...............................................29 3 从存储卡打印 (MP170) ............................34 使用存储卡...................................................34 打印照片 ......................................................36 打印设置 ......................................................43 4 从存储卡中读取数据和向存储卡写入数据 (MP170)...................................................45 将卡片槽设置为计算机的存储卡驱动器........45 5 通过计算机打印 .......................................47 在 Windows 环境下打印...............................47 在 Macintosh 环境下打印 .............................49 6 扫描图像..................................................52 关于扫描图像 ...............................................52 扫描方法 ......................................................52 7 直接从数码相机打印照片.........................54 直接从兼容 PictBridge 的设备打印照片 .......54 直接从兼容佳能 “直接连接数码相机打印 (Bubble Jet Direct)”的数码相机打印照片 ...57 8 更改本机设置 (MP170) ............................59 更改设置 ......................................................59 打印设置 ......................................................59 PictBridge 设置 ............................................59 其他..............................................................60 恢复默认值...................................................60 保存配置 ......................................................60 加载配置 ......................................................60 1

安全注意事项为确保安全使用本机，请阅读本指南提供的安全警告和注意事项。请勿尝试以任何本指南没有描述的方法来使用本机。警告放置位置如果忽略这些安全注意事项，可能导致电击、火灾或损坏本机。切勿将本机放置在易燃溶剂如酒精或稀释剂等的附近。如果本机内部的电器零件接触到易燃物质，可能会导致火灾或电击。电源供应切勿在手湿时从电源插座插拔本机电源插头。这可能会导致电击。务必将插头完全插入电源插座。如果电源插头的插脚接触到金属物体，可能会导致火灾或电击。切勿损坏、修改、拉伸、过度弯曲或扭曲电源线。请勿将重物压在电源线上。这些行为可能会引起电器损坏并导致火灾或电击。切勿把本机插头插入与其他设备共用的电源插座 ( 如延长线、2 向或 3 向适配器等 )。这可能会导致火灾或电击。将本机插入标准 110-127V AC、 50/60Hz 或 200-240V AC、 50/60Hz ( 根据当地的电源要求 ) 插脚 * 接地插座。操作本机时，必须采用本机标签中指定的电源类型，否则会导致火灾、电击或机器故障。如果不能确定电源类型是否可用，请咨询当地的电力公司。 * 根据购买产品所在的国家，插座和插头的形状可能有所不同。请勿将电源线靠近热源。电源线保护层可能会熔化，导致火灾或电击。切勿在电源线捆绑或打结的情况下使用本机。电源线打结可能会导致火灾或电击。如果发现本机周围冒烟、有异味或有异常噪音时，请立即断开本机电源并联系当地授权佳能经销商或拨打佳能服务热线。在此类状况下使用本机可能会导致火灾或电击。定期拔下本机插头并用干布擦去电源插头和插座上的灰尘或污垢。如果将本机放置在多灰尘、多烟雾或高湿度的环境下，附着在插头上的灰尘会吸收潮气，并可能会导致绝缘失效和火灾。维护请勿自行维修本机，除非本指南有特别说明。如需进一步维修，请联系当地授权佳能经销商或拨打佳能服务热线。存放本机时，请选择一个不会暴露在灰尘中的位置。附着的灰尘会使本机无法正常使用。使用潮湿的布清洁本机。切勿使用易燃溶剂，如酒精、苯或稀释剂清洁本机。如果本机内部的电器部件接触到易燃溶剂，可能会导致火灾或电击。清洁本机前，务必关闭电源并从电源插座拔出本机插头。如果在清洁时没有关闭本机或不小心开启了本机，可能会导致人身伤害或损坏本机。 2

操作请勿尝试拆卸或改装本机。本机内部没有可供用户自行修理的部件。本机内含高压部件。切勿尝试任何本指南未说明的维护操作方法。不当的维护操作方法会损坏本机，或者导致火灾或电击。请勿将曲别针、订书钉或其他金属物体掉入本机。也请勿把水、液体或易燃物质洒入本机。如果本机内部的高压零件接触到此类物质，可能会导致火灾或电击。如果此类物品掉入或溅入本机内，立即用干手关闭本机并断开电源线。然后联系当地授权佳能经销商或拨打佳能服务热线。请勿在本机附近使用易燃喷雾剂。如果喷雾剂接触到本机内部的电器部件，可能会导致火灾或电击。本机内含高压部件。在查看本机内部以清除卡纸等问题时，请勿使金属物品如珠宝接触本机内部。否则可能会导致烫伤或电击。其他本产品会释放较低水平的磁通量。如果您戴有心脏起搏器并感到有异常，请远离本产品并咨询您的医生。在带荧光灯的电子产品附近放置本机时，请与其间隔至少 5.9 英寸 (15 厘米 )。如果靠得太近，荧光灯发出的干扰会导致本机发生故障。关闭电源时，确保按 [ 电源 ] 并确认警告指示灯已经熄灭。如果在警告指示灯亮起时从墙上的插座拔出电源插头，则无法保护墨水盒 (FINE Cartridge)，并且以后可能无法打印。注意如果忽略这些安全注意事项，可能导致受伤或损坏本机。放置位置请勿使用物件堵塞或覆盖本机的通风口或任何开口，否则可能会导致本机内部过热而造成火灾。将本机放置在稳固、抗震且足以支撑其重量的平面上。如果本机倾翻，可能会导致损坏。 ( 有关本机重量的详细信息，请参见第 98 页的 “附录”。 ) 请勿在户外使用或存放本机。请勿在含有磁体或能够产生磁场的设备 ( 如扬声器 ) 附近安装本机。为保证通风顺畅，请确保本机距离墙壁或其他设备约 4 英寸 (10 厘米 )。请勿在高湿度、多尘、日光直射、户外或靠近热源的位置安装本机。在此类位置安装可能会导致火灾或电击。为避免造成火灾或电击的危险，请在环境温度为华氏 41 至 95 度 ( 摄氏 5 至 35 度 )，湿度为 10％至 90％ ( 无结露 ) 的位置安装本机。请勿将本机放在厚垫或地毯上。如果纤维或灰尘落入本机内部，可能会导致火灾。 3

电源供应切勿通过拉拽电源线来拔下插头。拉拽电源线可能会损坏电源线并导致火灾或电击。关闭本机时，确保按 [ 电源 ] 并拔出本机电源插头。但是，如果在本机打印时拔出本机插头，防止墨水变干的保护盖将无法保护墨水盒 (FINE Cartridge)。这会影响本机以后的打印质量。雷电天气时，要关闭电源并从电源插座断开电源线。请勿使用延长线，这可能会导致火灾或电击。始终确保电源插座周围没有障碍物，以便必要时可以轻易拔出电源线。否则，出现紧急情况时将无法断开电源插头，这可能会导致火灾或电击。切勿使用购买本机时所在国家规定的电源以外的电源，否则可能会导致火灾或电击。本机的操作要求如下： 110-127V AC、 50/60Hz 或 200-240V AC、 50/60Hz ( 根据当地的电源要求 ) 请勿将本机与空调、电视或复印机等设备接入同一电路。这些设备所产生的电子干扰可能会影响本机的操作。无论是何时关闭电源并拔出电源插头，在再次插入电源插头之前，请等待至少 5 秒钟。只能使用本机附带的电源线。使用其他电源线可能会导致漏电或损坏本机。出现以下情况时应关闭电源并拔出本机电源插头：电源线或插头被损坏或磨损。液体溅入本机内。本机被雨或水淋过。按照本机附带指南中的说明进行操作而本机无法正常运行。按照第 77 页的 “故障排除”提供的说明操作而本机无法正常运行。本机被摔过或已损坏。本机性能有明显变化，表明其需要维修。如果长时间不使用本机，如假期期间，应关闭电源并断开电源线。电源插座应安装在靠近设备且便于使用的地方。 4

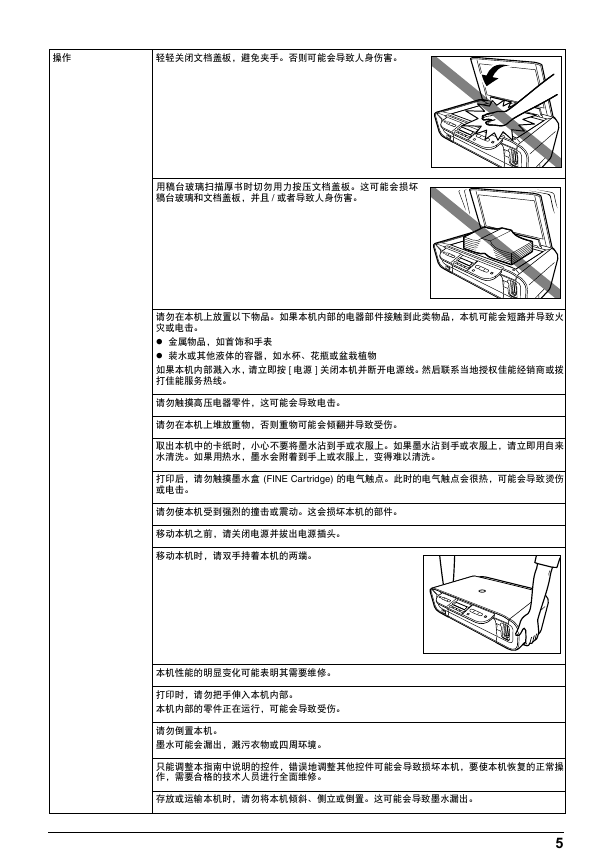

操作轻轻关闭文档盖板，避免夹手。否则可能会导致人身伤害。用稿台玻璃扫描厚书时切勿用力按压文档盖板。这可能会损坏稿台玻璃和文档盖板，并且 / 或者导致人身伤害。请勿在本机上放置以下物品。如果本机内部的电器部件接触到此类物品，本机可能会短路并导致火灾或电击。金属物品，如首饰和手表装水或其他液体的容器，如水杯、花瓶或盆栽植物如果本机内部溅入水，请立即按 [ 电源 ] 关闭本机并断开电源线。然后联系当地授权佳能经销商或拨打佳能服务热线。请勿触摸高压电器零件，这可能会导致电击。请勿在本机上堆放重物，否则重物可能会倾翻并导致受伤。取出本机中的卡纸时，小心不要将墨水沾到手或衣服上。如果墨水沾到手或衣服上，请立即用自来水清洗。如果用热水，墨水会附着到手上或衣服上，变得难以清洗。打印后，请勿触摸墨水盒 (FINE Cartridge) 的电气触点。此时的电气触点会很热，可能会导致烫伤或电击。请勿使本机受到强烈的撞击或震动。这会损坏本机的部件。移动本机之前，请关闭电源并拔出电源插头。移动本机时，请双手持着本机的两端。本机性能的明显变化可能表明其需要维修。打印时，请勿把手伸入本机内部。本机内部的零件正在运行，可能会导致受伤。请勿倒置本机。墨水可能会漏出，溅污衣物或四周环境。只能调整本指南中说明的控件，错误地调整其他控件可能会导致损坏本机，要使本机恢复的正常操作，需要合格的技术人员进行全面维修。存放或运输本机时，请勿将本机倾斜、侧立或倒置。这可能会导致墨水漏出。 5

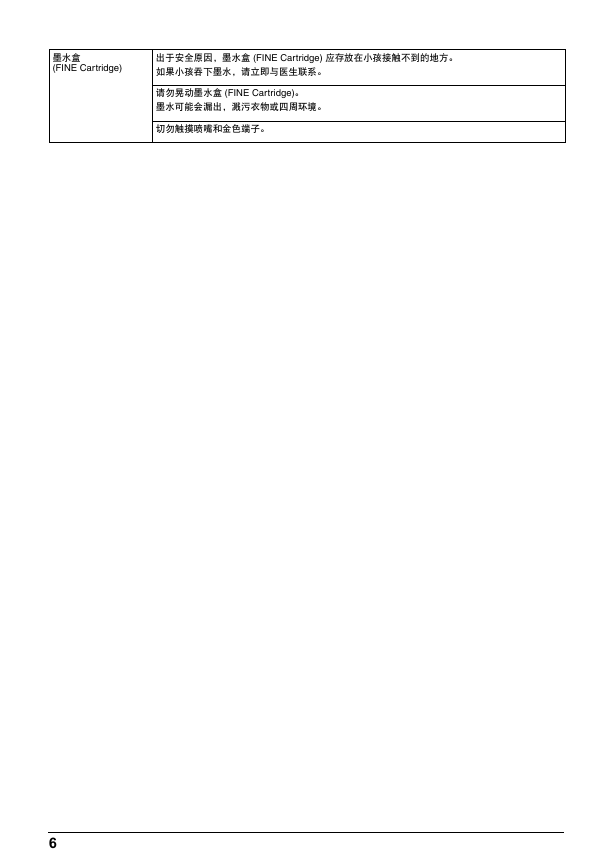

墨水盒 (FINE Cartridge) 出于安全原因，墨水盒 (FINE Cartridge) 应存放在小孩接触不到的地方。如果小孩吞下墨水，请立即与医生联系。请勿晃动墨水盒 (FINE Cartridge)。墨水可能会漏出，溅污衣物或四周环境。切勿触摸喷嘴和金色端子。 6

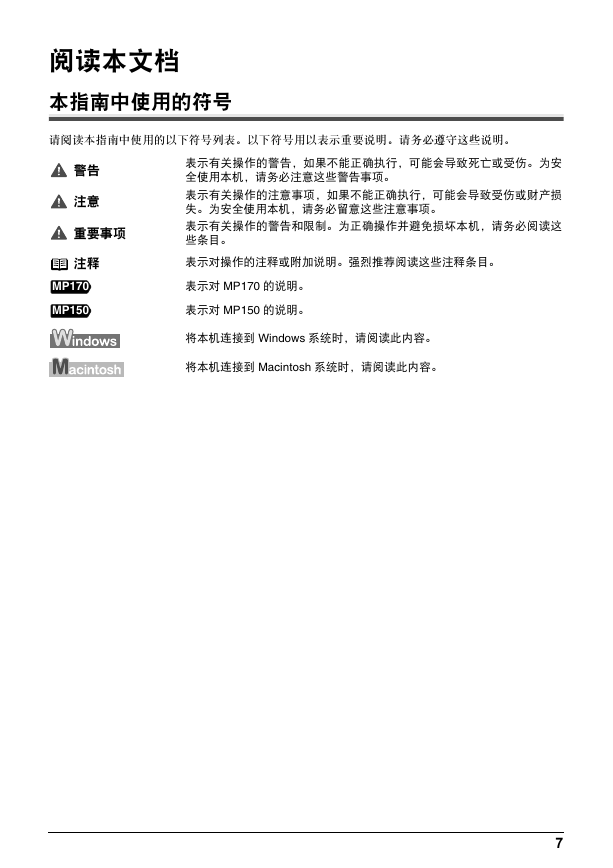

阅读本文档本指南中使用的符号请阅读本指南中使用的以下符号列表。以下符号用以表示重要说明。请务必遵守这些说明。警告注意重要事项注释 MP170 MP150 表示有关操作的警告，如果不能正确执行，可能会导致死亡或受伤。为安全使用本机，请务必注意这些警告事项。表示有关操作的注意事项，如果不能正确执行，可能会导致受伤或财产损失。为安全使用本机，请务必留意这些注意事项。表示有关操作的警告和限制。为正确操作并避免损坏本机，请务必阅读这些条目。表示对操作的注释或附加说明。强烈推荐阅读这些注释条目。表示对 MP170 的说明。表示对 MP150 的说明。将本机连接到 Windows 系统时，请阅读此内容。将本机连接到 Macintosh 系统时，请阅读此内容。 7
