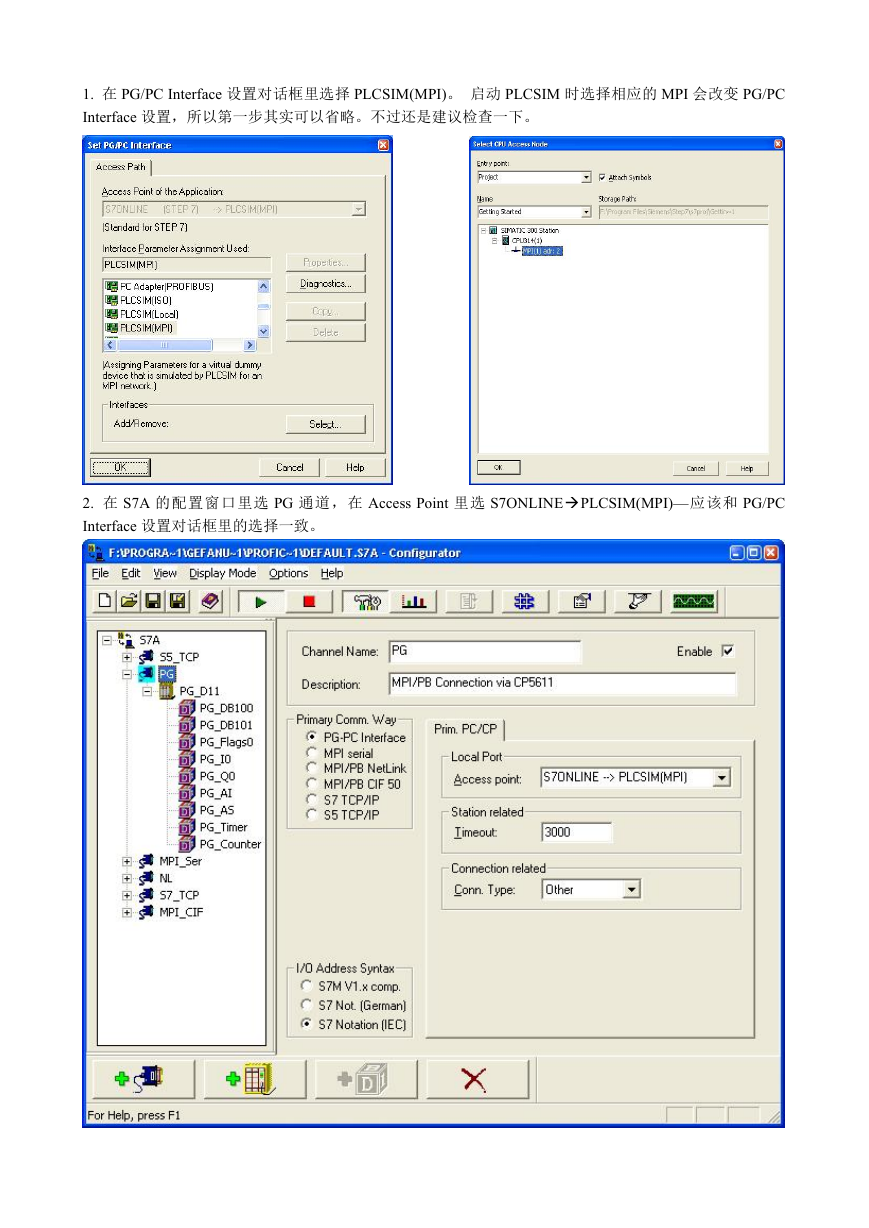

1. 在 PG/PC Interface 设置对话框里选择 PLCSIM(MPI)。启动 PLCSIM 时选择相应的 MPI 会改变 PG/PC Interface 设置，所以第一步其实可以省略。不过还是建议检查一下。 2. 在 S7A 的配置窗口里选 PG 通道，在 Access Point 里选 S7ONLINEPLCSIM(MPI)—应该和 PG/PC Interface 设置对话框里的选择一致。

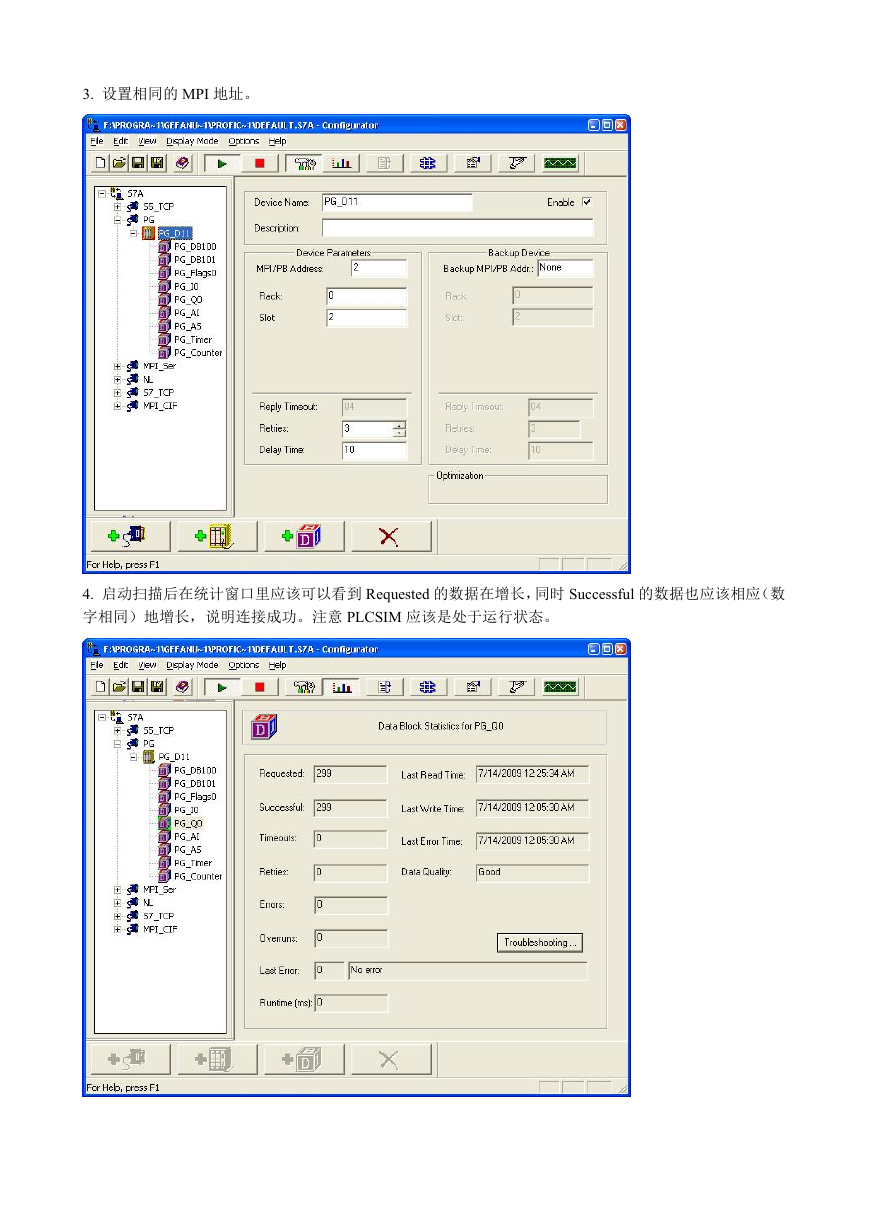

3. 设置相同的 MPI 地址。 4. 启动扫描后在统计窗口里应该可以看到 Requested 的数据在增长，同时 Successful 的数据也应该相应（数字相同）地增长，说明连接成功。注意 PLCSIM 应该是处于运行状态。
