如何更为清晰的导出 cadence 的电路图？在做 ppt 或者写论文的时候，我们经常会遇到如何从 cadence 里面导出电路图的问题。我摸索了一种导出的图比较清晰的办法，供大家参考。以例子来讲解： 1、如果直接 prtscr 电路图到画图板里面则为：这种显然不能用来作为展示用！！！

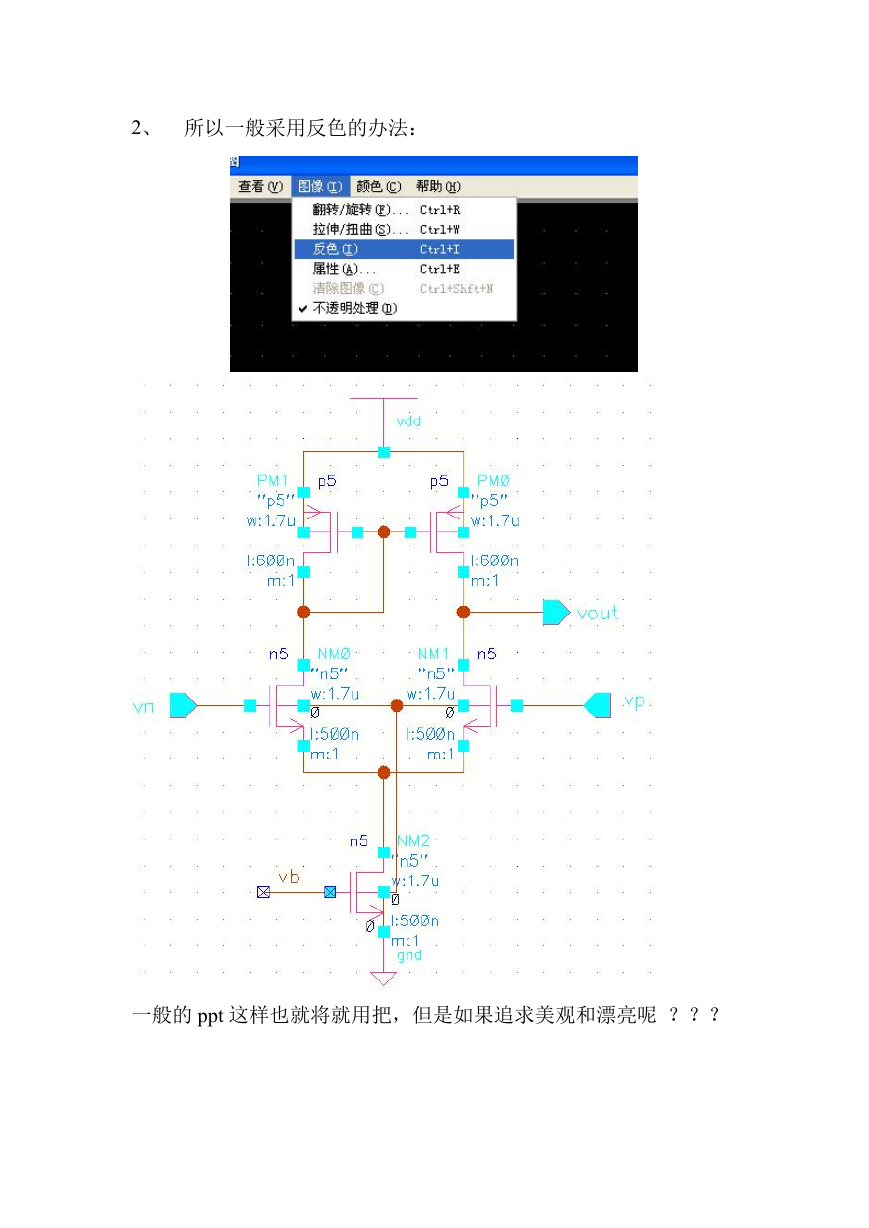

2、所以一般采用反色的办法：一般的 ppt 这样也就将就用把，但是如果追求美观和漂亮呢？？？

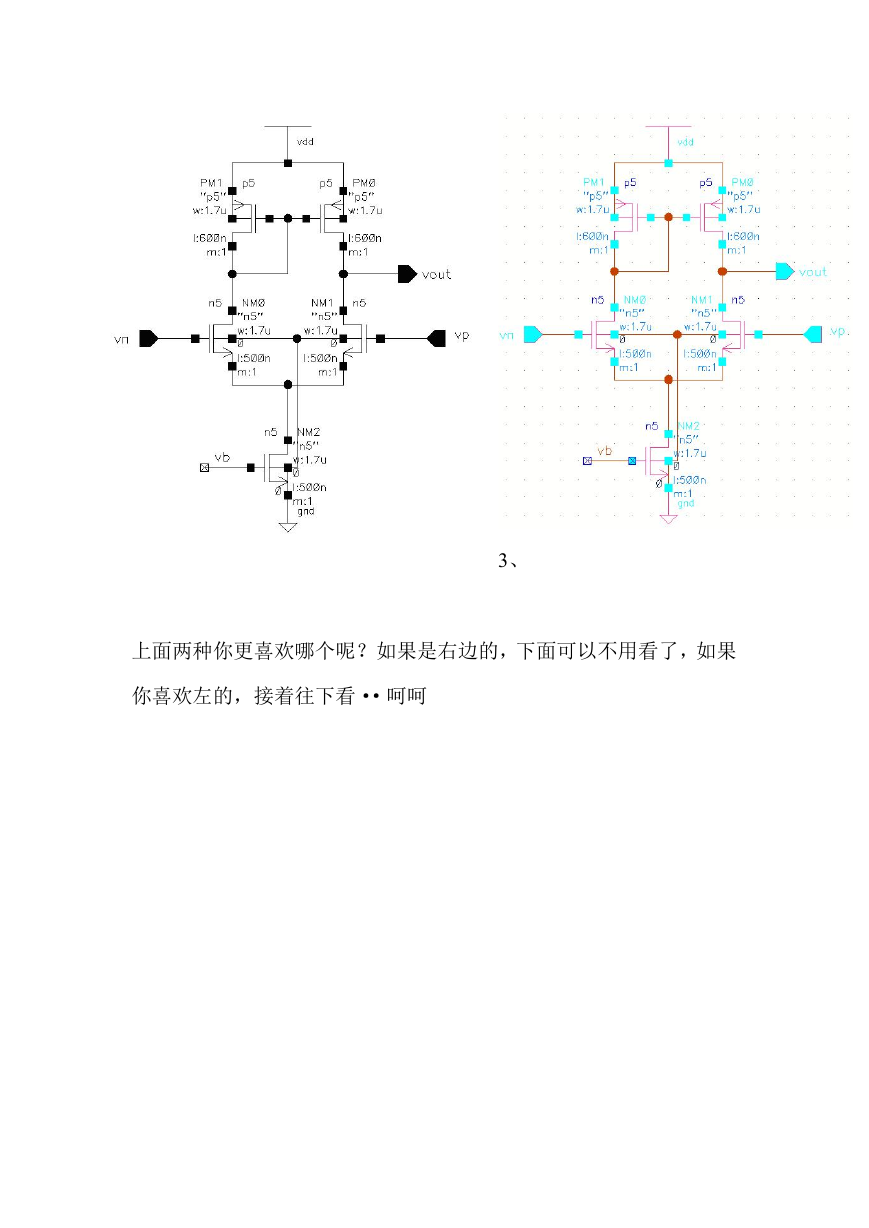

3、上面两种你更喜欢哪个呢？如果是右边的，下面可以不用看了，如果你喜欢左的，接着往下看··呵呵

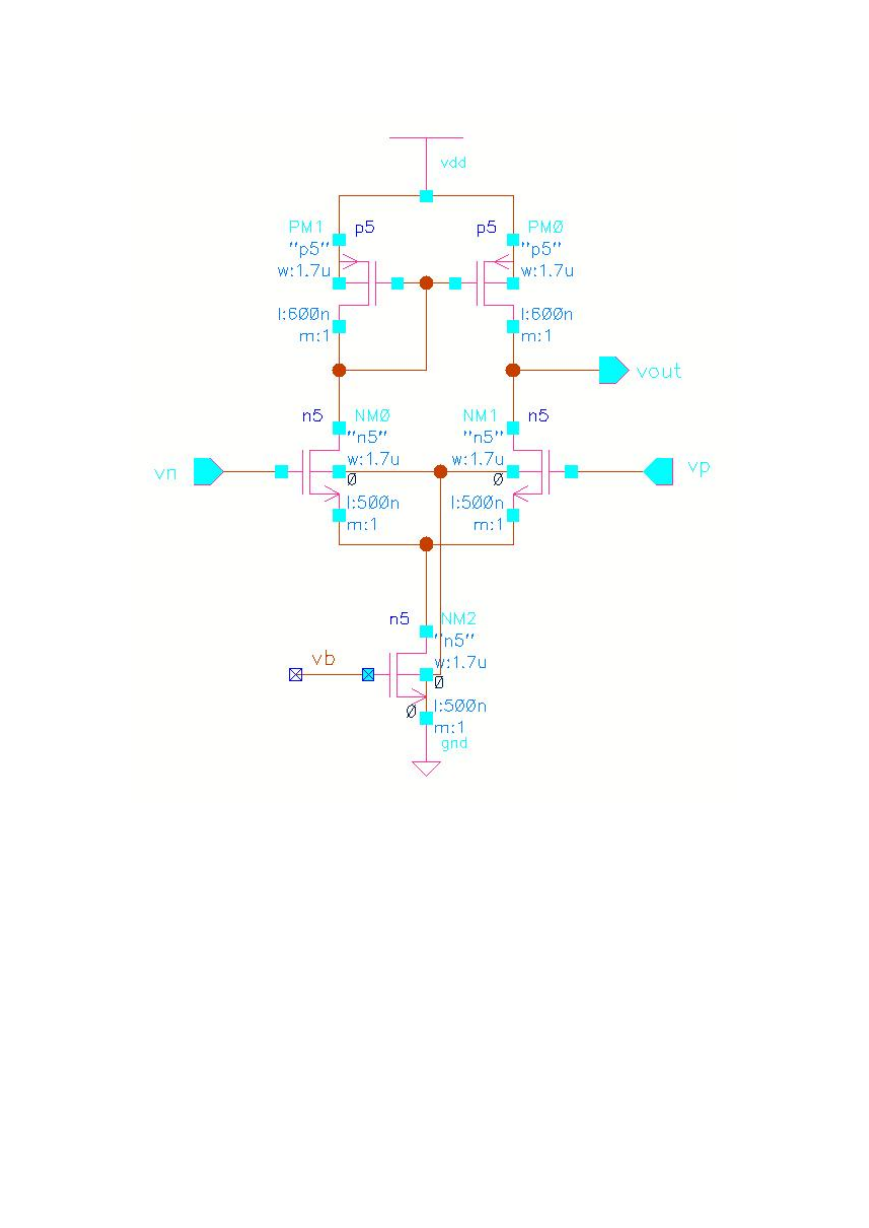

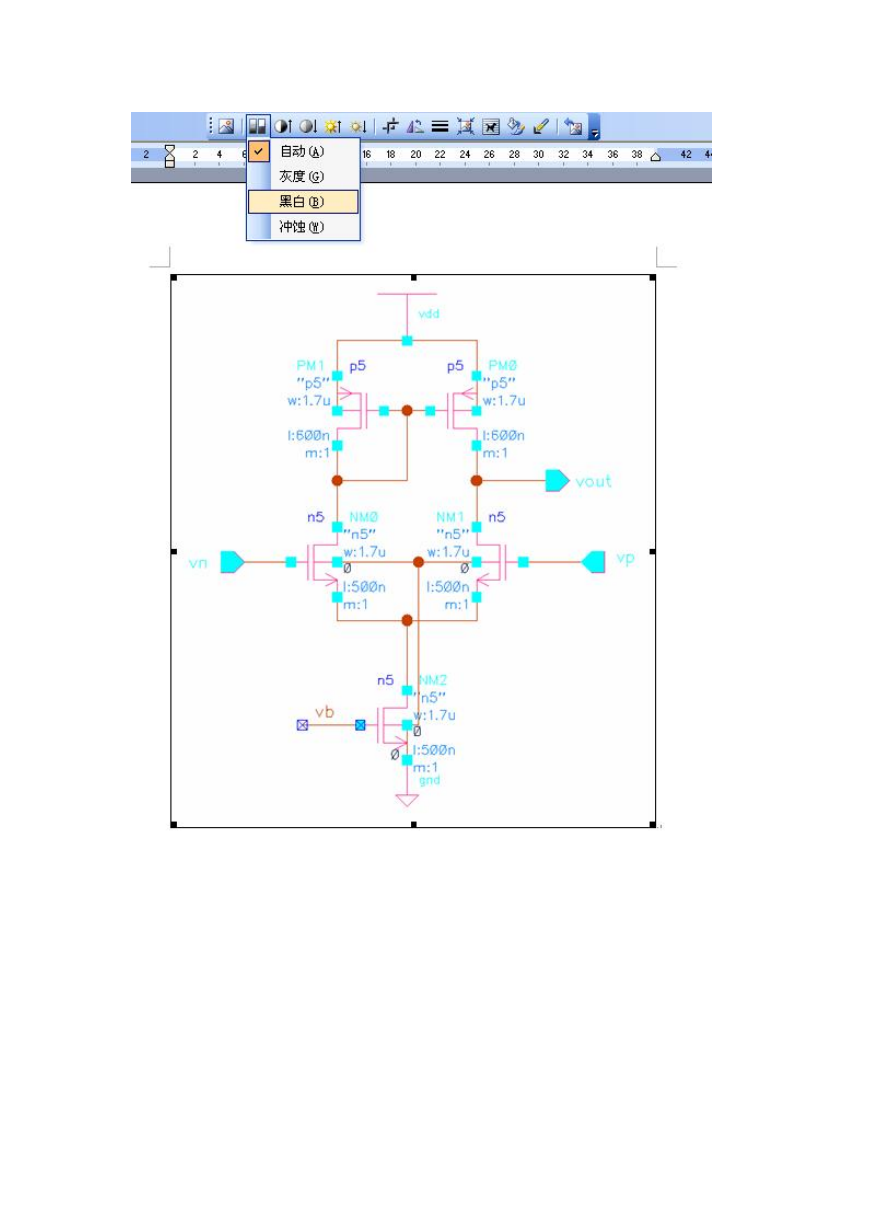

4、如果你是一个追求完美的人，接着往下看：步骤： 1）、消除黑色背景中的 grid： Cadence 菜单-〉options-〉displays 把右边的 grid controls 的 type 选 none 这个就可以消除黑色背景中的白格子（等 prtscr 以后马上改回来） 2）、print screen 3) 画图板反色 4)复制到 word 中去，利用图片工具栏，把图片设置成黑白 5）调整降低亮度，直到元件的方块突然显示出来（刚把图片设置成黑白时，是看不到 mos 管四个脚的方块的，调整亮度使其刚好显示） 6）把这个图再一次拷贝到画图板里面，你会突然发现，图片好看了！！ 7）再复制会 word 里面就可以了！下面为一步一步地效果图！

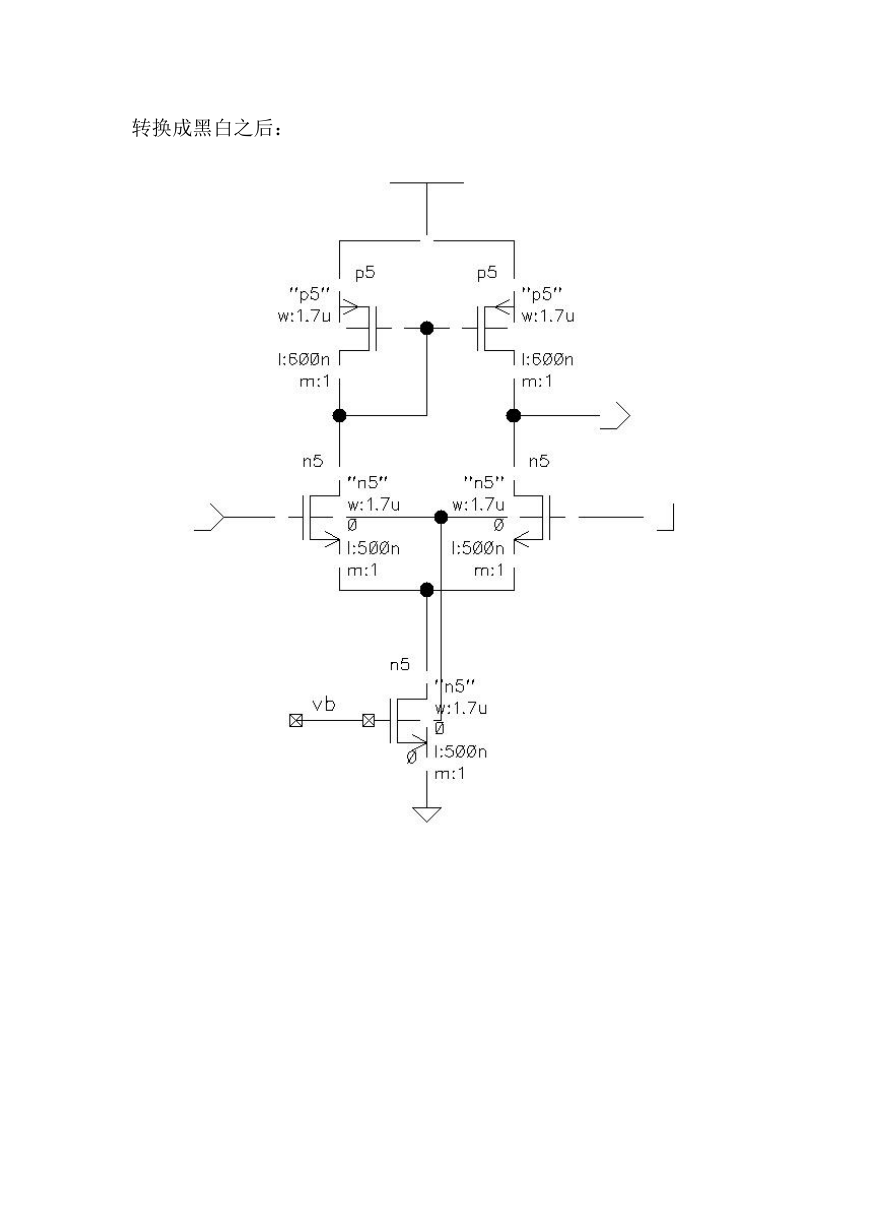

转换成黑白之后：

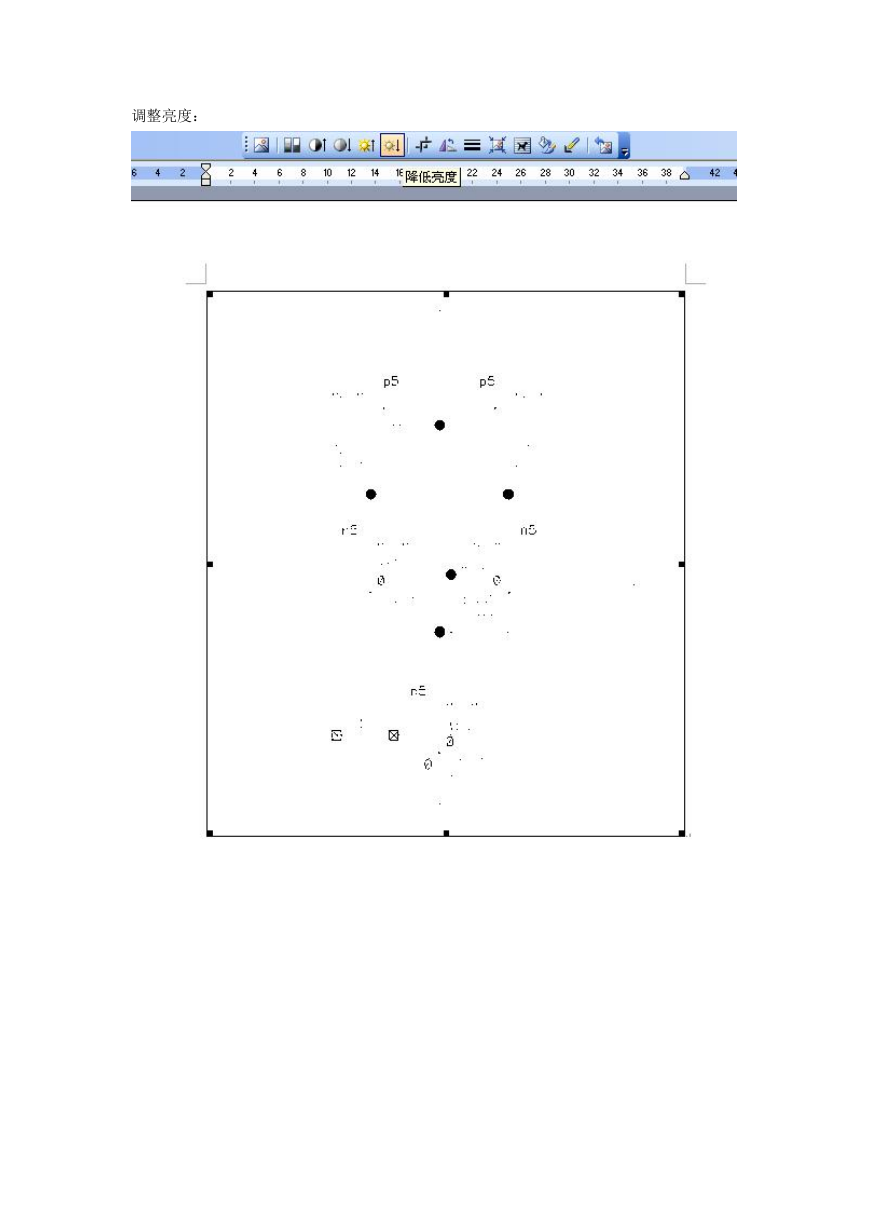

调整亮度：
