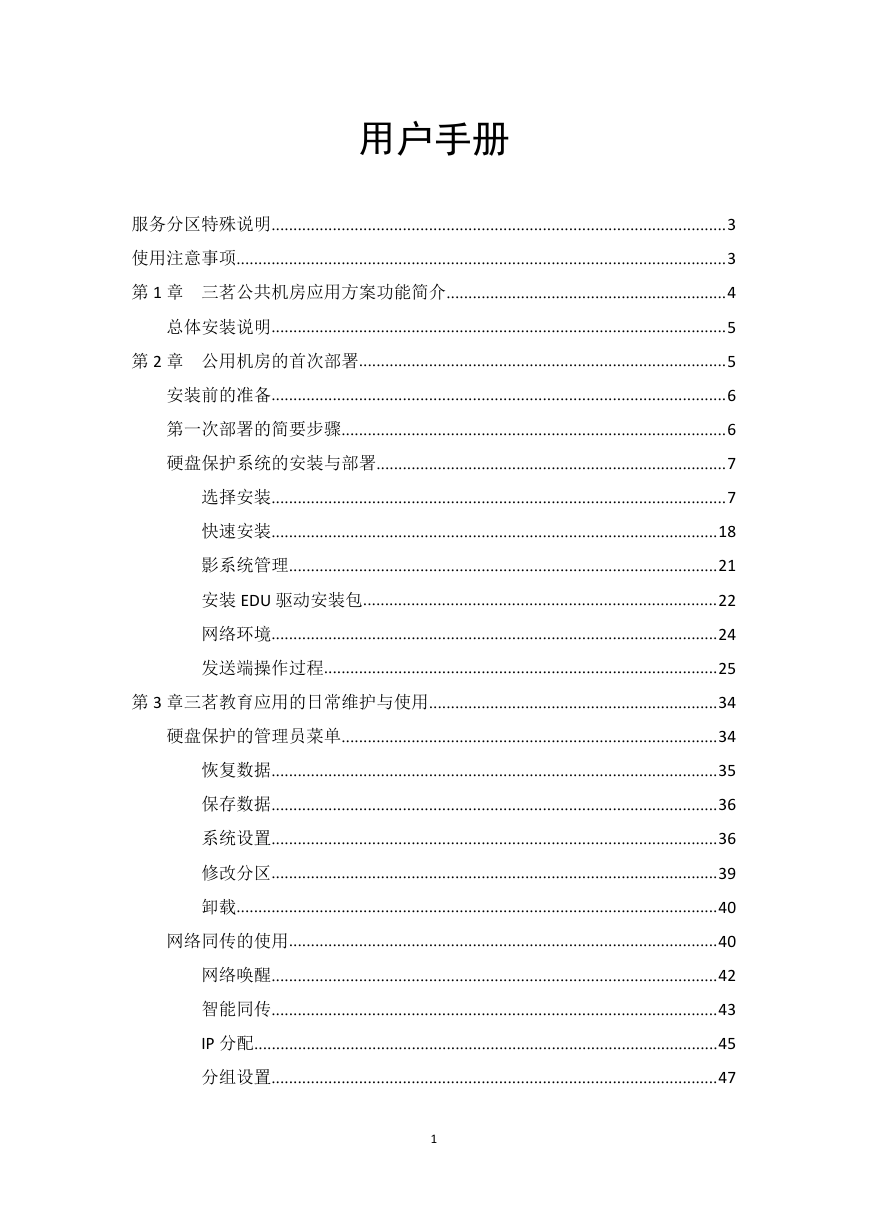

用户手册服务分区特殊说明........................................................................................................3 使用注意事项................................................................................................................3 第 1 章三茗公共机房应用方案功能简介................................................................4 总体安装说明........................................................................................................5 第 2 章公用机房的首次部署....................................................................................5 安装前的准备........................................................................................................6 第一次部署的简要步骤........................................................................................6 硬盘保护系统的安装与部署................................................................................7 选择安装........................................................................................................7 快速安装......................................................................................................18 影系统管理..................................................................................................21 安装 EDU 驱动安装包.................................................................................22 网络环境......................................................................................................24 发送端操作过程..........................................................................................25 第 3 章三茗教育应用的日常维护与使用..................................................................34 硬盘保护的管理员菜单......................................................................................34 恢复数据......................................................................................................35 保存数据......................................................................................................36 系统设置......................................................................................................36 修改分区......................................................................................................39 卸载..............................................................................................................40 网络同传的使用..................................................................................................40 网络唤醒......................................................................................................42 智能同传......................................................................................................43 IP 分配..........................................................................................................45 分组设置......................................................................................................47 1

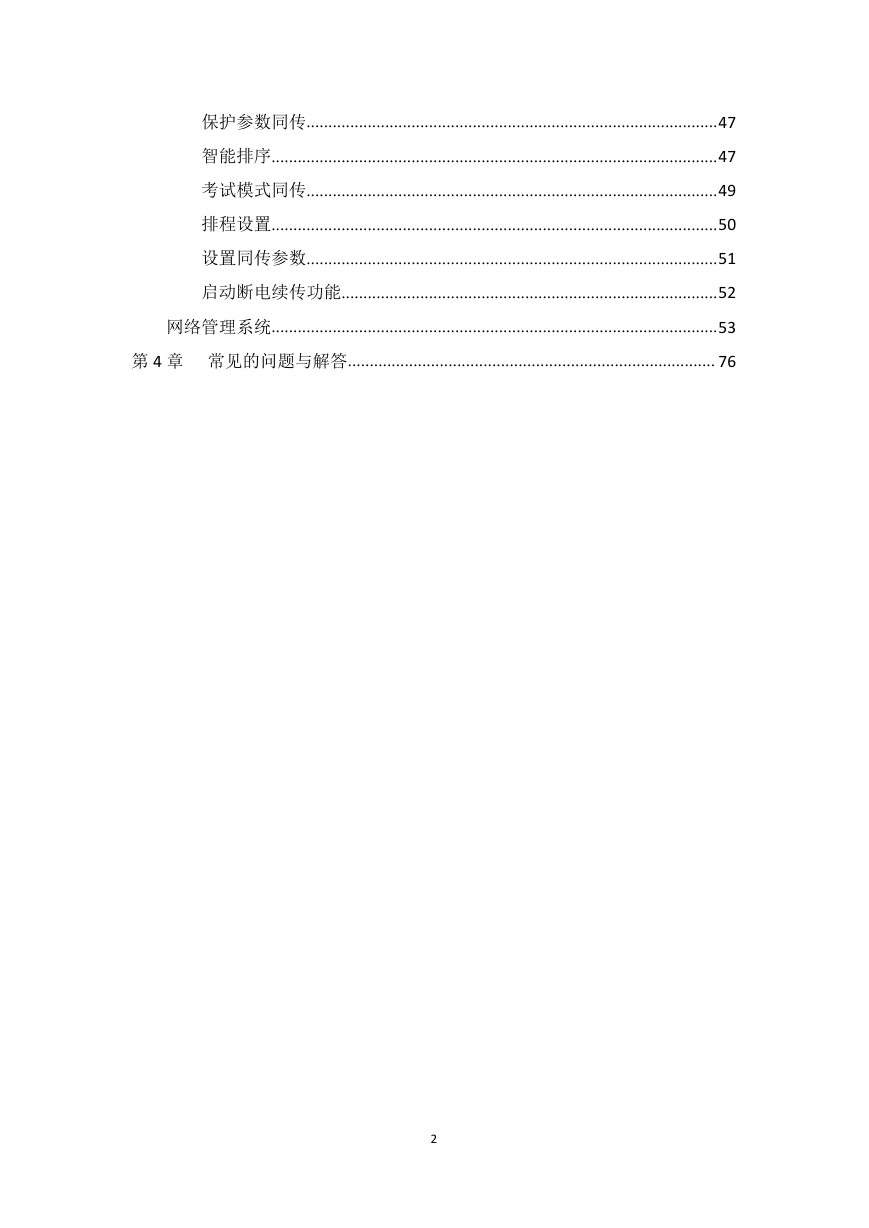

保护参数同传..............................................................................................47 智能排序......................................................................................................47 考试模式同传..............................................................................................49 排程设置......................................................................................................50 设置同传参数..............................................................................................51 启动断电续传功能......................................................................................52 网络管理系统......................................................................................................53 第 4 章常见的问题与解答.................................................................................... 76 2

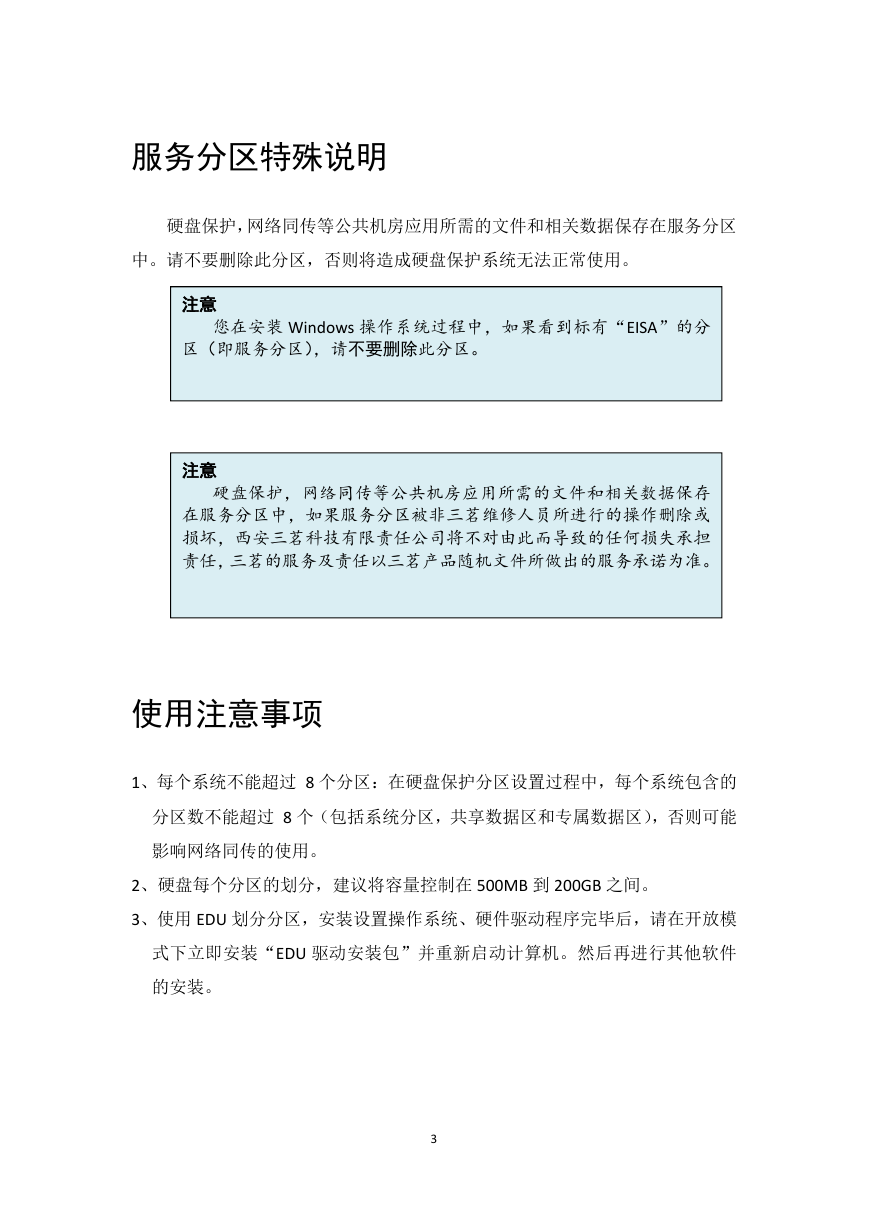

服务分区特殊说明硬盘保护，网络同传等公共机房应用所需的文件和相关数据保存在服务分区中。请不要删除此分区，否则将造成硬盘保护系统无法正常使用。注意您在安装 Windows 操作系统过程中，如果看到标有“EISA”的分区（即服务分区），请不要删除此分区。注意硬盘保护，网络同传等公共机房应用所需的文件和相关数据保存在服务分区中，如果服务分区被非三茗维修人员所进行的操作删除或损坏，西安三茗科技有限责任公司将不对由此而导致的任何损失承担责任，三茗的服务及责任以三茗产品随机文件所做出的服务承诺为准。使用注意事项 1、每个系统不能超过 8 个分区：在硬盘保护分区设置过程中，每个系统包含的分区数不能超过 8 个（包括系统分区，共享数据区和专属数据区），否则可能影响网络同传的使用。 2、硬盘每个分区的划分，建议将容量控制在 500MB 到 200GB 之间。 3、使用 EDU 划分分区，安装设置操作系统、硬件驱动程序完毕后，请在开放模式下立即安装“EDU 驱动安装包”并重新启动计算机。然后再进行其他软件的安装。 3

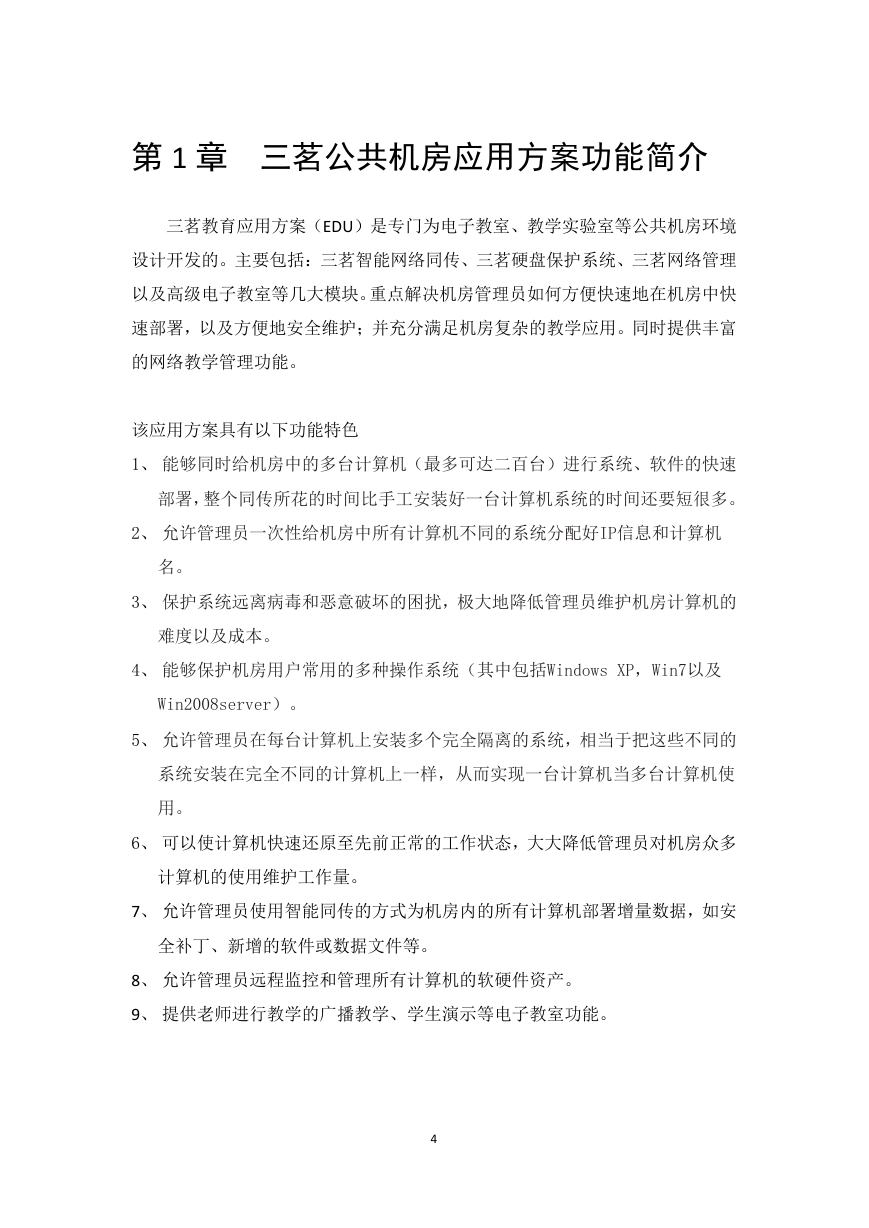

第 1 章三茗公共机房应用方案功能简介三茗教育应用方案（EDU）是专门为电子教室、教学实验室等公共机房环境设计开发的。主要包括：三茗智能网络同传、三茗硬盘保护系统、三茗网络管理以及高级电子教室等几大模块。重点解决机房管理员如何方便快速地在机房中快速部署，以及方便地安全维护；并充分满足机房复杂的教学应用。同时提供丰富的网络教学管理功能。该应用方案具有以下功能特色 1、能够同时给机房中的多台计算机（最多可达二百台）进行系统、软件的快速部署，整个同传所花的时间比手工安装好一台计算机系统的时间还要短很多。 2、允许管理员一次性给机房中所有计算机不同的系统分配好IP信息和计算机名。 3、保护系统远离病毒和恶意破坏的困扰，极大地降低管理员维护机房计算机的难度以及成本。 4、能够保护机房用户常用的多种操作系统（其中包括Windows XP，Win7以及 Win2008server）。 5、允许管理员在每台计算机上安装多个完全隔离的系统，相当于把这些不同的系统安装在完全不同的计算机上一样，从而实现一台计算机当多台计算机使用。 6、可以使计算机快速还原至先前正常的工作状态，大大降低管理员对机房众多计算机的使用维护工作量。 7、允许管理员使用智能同传的方式为机房内的所有计算机部署增量数据，如安全补丁、新增的软件或数据文件等。 8、允许管理员远程监控和管理所有计算机的软硬件资产。 9、提供老师进行教学的广播教学、学生演示等电子教室功能。 4

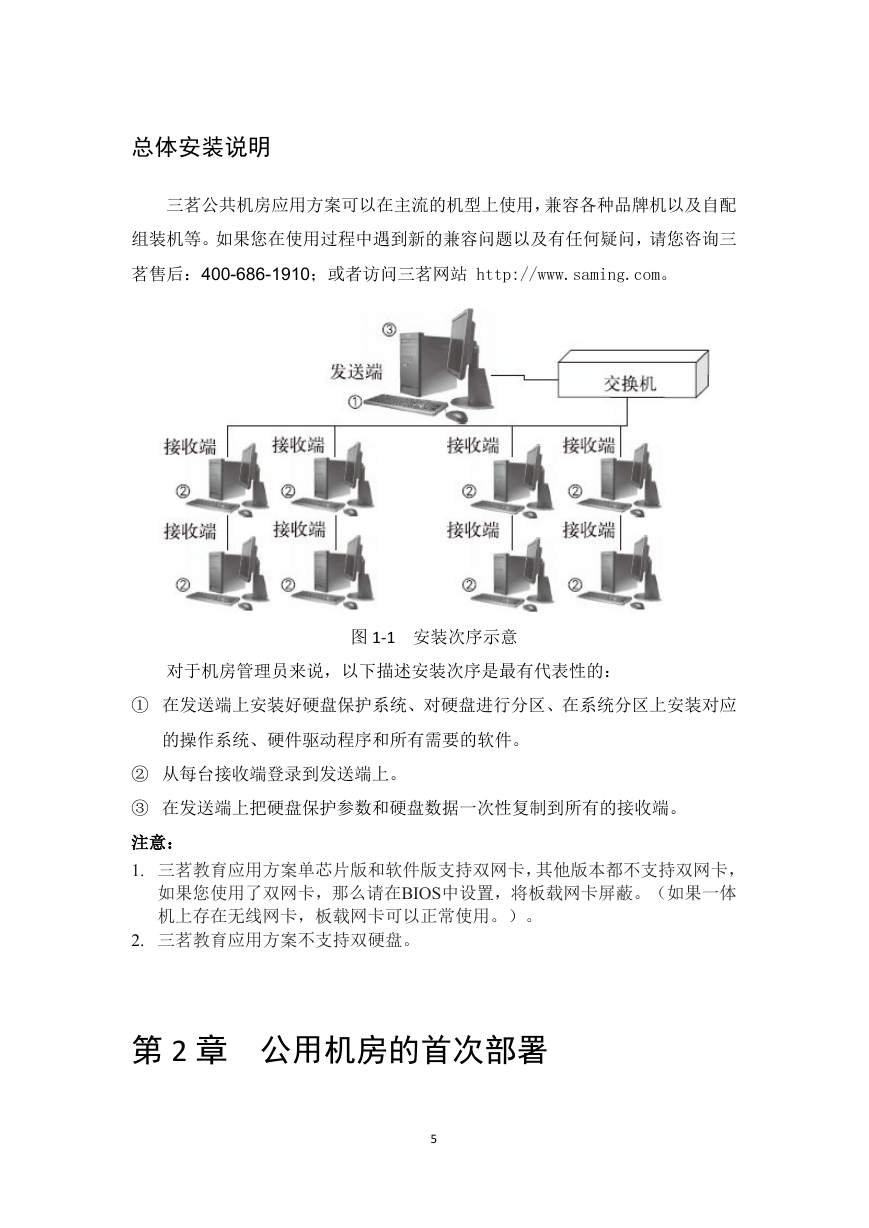

总体安装说明三茗公共机房应用方案可以在主流的机型上使用，兼容各种品牌机以及自配组装机等。如果您在使用过程中遇到新的兼容问题以及有任何疑问，请您咨询三茗售后：400-686-1910；或者访问三茗网站 http://www.saming.com。图 1-1 安装次序示意对于机房管理员来说，以下描述安装次序是最有代表性的： ① 在发送端上安装好硬盘保护系统、对硬盘进行分区、在系统分区上安装对应的操作系统、硬件驱动程序和所有需要的软件。 ② 从每台接收端登录到发送端上。 ③ 在发送端上把硬盘保护参数和硬盘数据一次性复制到所有的接收端。注意： 1. 三茗教育应用方案单芯片版和软件版支持双网卡，其他版本都不支持双网卡，如果您使用了双网卡，那么请在BIOS中设置，将板载网卡屏蔽。（如果一体机上存在无线网卡，板载网卡可以正常使用。）。 2. 三茗教育应用方案不支持双硬盘。第 2 章公用机房的首次部署 5

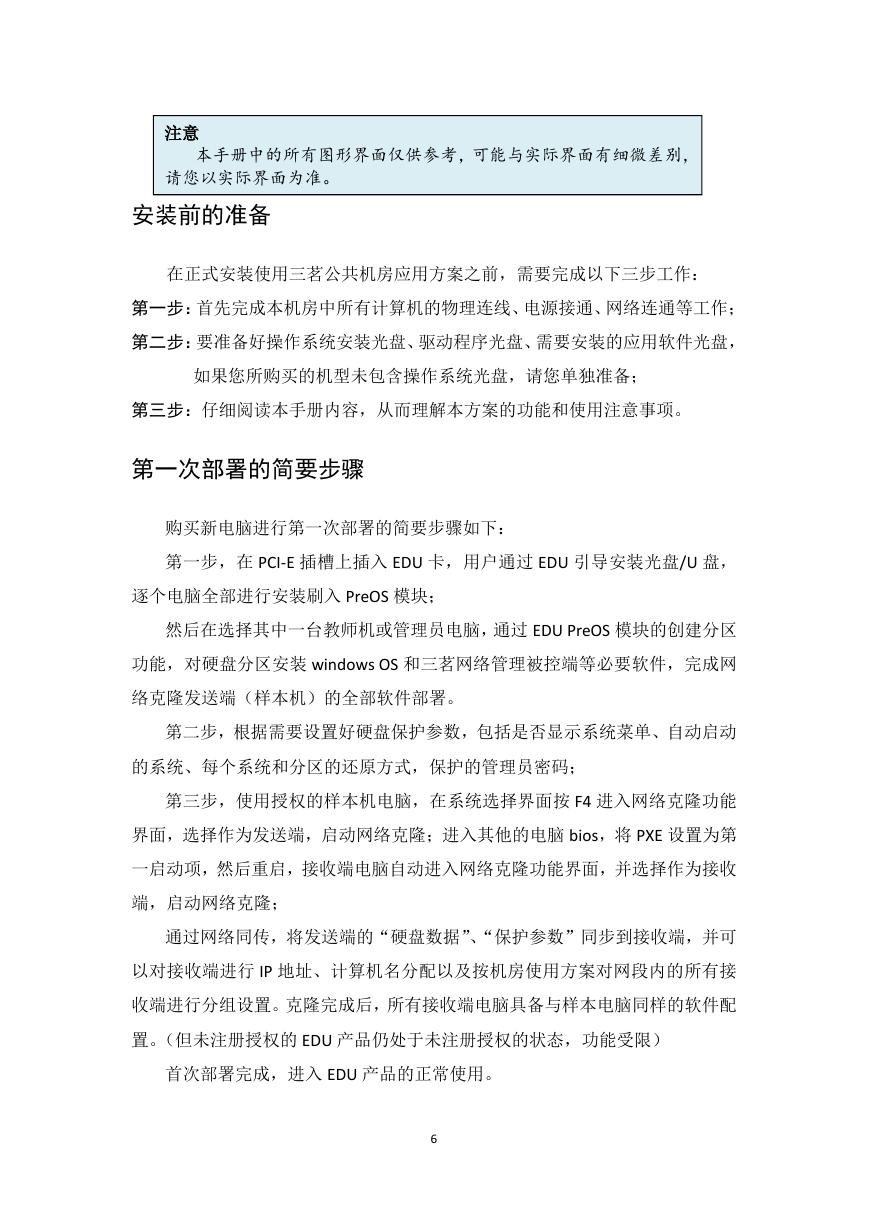

注意本手册中的所有图形界面仅供参考，可能与实际界面有细微差别，请您以实际界面为准。安装前的准备在正式安装使用三茗公共机房应用方案之前，需要完成以下三步工作：第一步：首先完成本机房中所有计算机的物理连线、电源接通、网络连通等工作；第二步：要准备好操作系统安装光盘、驱动程序光盘、需要安装的应用软件光盘，如果您所购买的机型未包含操作系统光盘，请您单独准备；第三步：仔细阅读本手册内容，从而理解本方案的功能和使用注意事项。第一次部署的简要步骤购买新电脑进行第一次部署的简要步骤如下：第一步，在 PCI-E 插槽上插入 EDU 卡，用户通过 EDU 引导安装光盘/U 盘，逐个电脑全部进行安装刷入 PreOS 模块；然后在选择其中一台教师机或管理员电脑，通过 EDU PreOS 模块的创建分区功能，对硬盘分区安装 windows OS 和三茗网络管理被控端等必要软件，完成网络克隆发送端（样本机）的全部软件部署。第二步，根据需要设置好硬盘保护参数，包括是否显示系统菜单、自动启动的系统、每个系统和分区的还原方式，保护的管理员密码；第三步，使用授权的样本机电脑，在系统选择界面按 F4 进入网络克隆功能界面，选择作为发送端，启动网络克隆；进入其他的电脑 bios，将 PXE 设置为第一启动项，然后重启，接收端电脑自动进入网络克隆功能界面，并选择作为接收端，启动网络克隆；通过网络同传，将发送端的“硬盘数据”、“保护参数”同步到接收端，并可以对接收端进行 IP 地址、计算机名分配以及按机房使用方案对网段内的所有接收端进行分组设置。克隆完成后，所有接收端电脑具备与样本电脑同样的软件配置。（但未注册授权的 EDU 产品仍处于未注册授权的状态，功能受限）首次部署完成，进入 EDU 产品的正常使用。 6

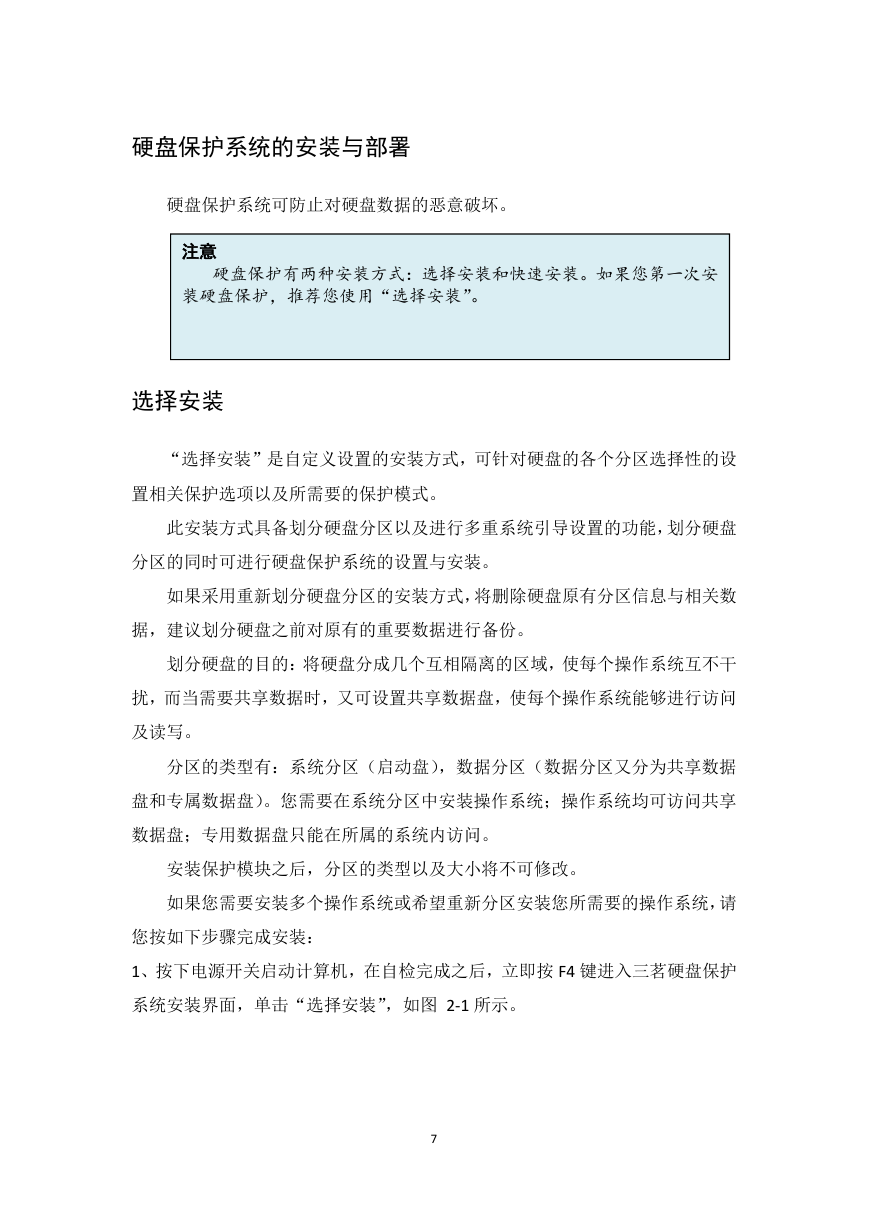

硬盘保护系统的安装与部署硬盘保护系统可防止对硬盘数据的恶意破坏。注意硬盘保护有两种安装方式：选择安装和快速安装。如果您第一次安装硬盘保护，推荐您使用“选择安装”。选择安装 “选择安装”是自定义设置的安装方式，可针对硬盘的各个分区选择性的设置相关保护选项以及所需要的保护模式。此安装方式具备划分硬盘分区以及进行多重系统引导设置的功能，划分硬盘分区的同时可进行硬盘保护系统的设置与安装。如果采用重新划分硬盘分区的安装方式，将删除硬盘原有分区信息与相关数据，建议划分硬盘之前对原有的重要数据进行备份。划分硬盘的目的：将硬盘分成几个互相隔离的区域，使每个操作系统互不干扰，而当需要共享数据时，又可设置共享数据盘，使每个操作系统能够进行访问及读写。分区的类型有：系统分区（启动盘），数据分区（数据分区又分为共享数据盘和专属数据盘）。您需要在系统分区中安装操作系统；操作系统均可访问共享数据盘；专用数据盘只能在所属的系统内访问。安装保护模块之后，分区的类型以及大小将不可修改。如果您需要安装多个操作系统或希望重新分区安装您所需要的操作系统，请您按如下步骤完成安装： 1、按下电源开关启动计算机，在自检完成之后，立即按 F4 键进入三茗硬盘保护系统安装界面，单击“选择安装”，如图 2-1 所示。 7

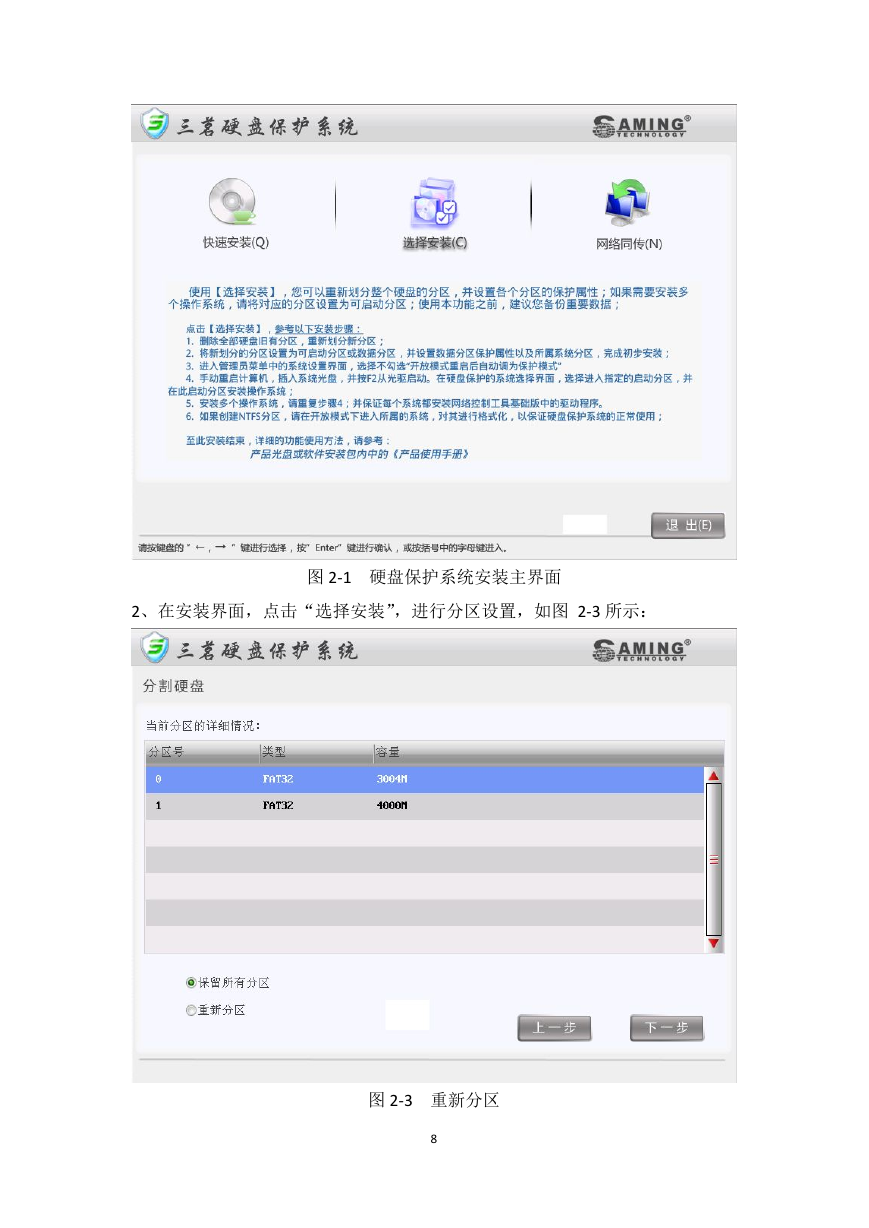

图 2-1 硬盘保护系统安装主界面 2、在安装界面，点击“选择安装”，进行分区设置，如图 2-3 所示：图 2-3 重新分区 8
