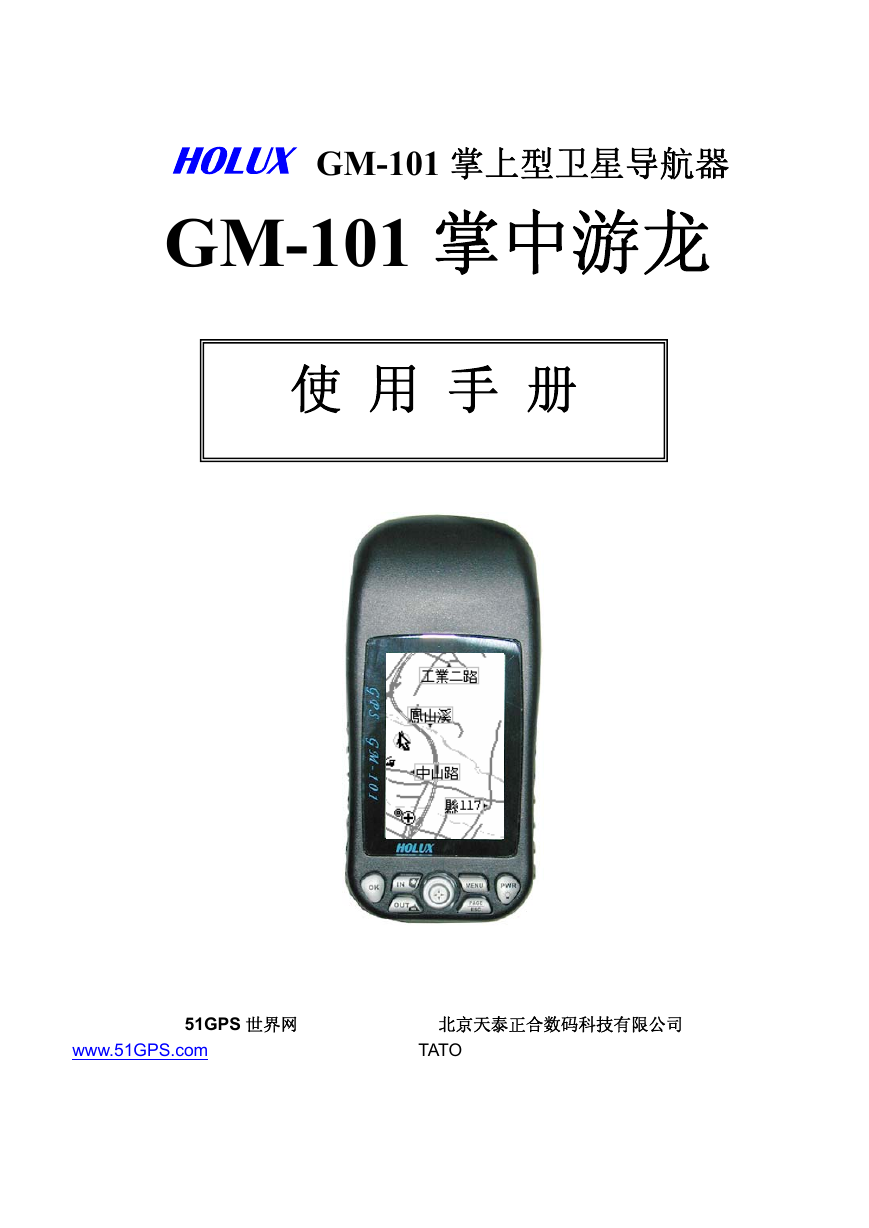

GM-101 掌上型卫星导航器 GM-101 掌中游龙使用手册 51GPS 世界网北京天泰正合数码科技有限公司 www.51GPS.com TATO

天泰正合 www.51GPS.com 壹、使用前准备工作目录一、各部名称 ...............................................................................................................................04 二、配备 .......................................................................................................................................04 贰、操作细节一、注意事项 ...............................................................................................................................06 二、机器开、关及背光开、关....................................................................................................06 三、模拟导航 ...............................................................................................................................07 四、冷开机 ...................................................................................................................................08 五、导航主要功能........................................................................................................................08 六、进一步操作 ...........................................................................................................................11 参、每个画面的详细功能一、卫星画面 ...............................................................................................................................15 二、地图画面 ...............................................................................................................................15 三、状态画面 ...............................................................................................................................18 四、罗盘画面 ...............................................................................................................................19 肆、系统设定与选单 I、系统设定........................................................................................................................21 一、背光 .......................................................................................................................................21 二、导航模式 ...............................................................................................................................21 三、NEMA 输出..........................................................................................................................21 四、地图方向 ...............................................................................................................................21 五、单位 .......................................................................................................................................21 II、系统选单 ......................................................................................................................22 一、航点 .......................................................................................................................................22 二、航线 .......................................................................................................................................25 三、航迹 .......................................................................................................................................28 四、冷开机 ...................................................................................................................................30 五、Waas/Egnos............................................................................................................................31 六、关于 .......................................................................................................................................31 七、座更改标种类........................................................................................................................31 八、更改大地基准........................................................................................................................31 九、传输 .......................................................................................................................................32 III、操作系统升级.............................................................................................................35 伍、详细规格 .......................................................................................................................37 陆、出厂设定一、基本设定 ...............................................................................................................................39 二、特殊设定 ...............................................................................................................................39 柒、问题解答 .......................................................................................................................40 2

天泰正合 www.51GPS.com 壹、使用前准备工作一、各部名称 1、正面外接天线接头显示屏主选单开、关及背光键内建天线图 1-1-1 2、背面电池盒：置放两颗三号电池。地图卡（CF 卡）吊带扣孔 R W P N I T U O K O 确认键换页/取消键 3V 电源接头方向控制键传输线接头缩小键放大键吊带扣孔三号电池 CF 卡二、配备 1、支撑座车内使用时，可安装于仪表板上（使用双面胶），将 GM-101 掌中游龙放在座上，方便接收及查看。 2、数据线种类：(1) RS-232 串行埠（9 针接头）(2) USB 埠（4 针接头）功能：A、自计算机下载地图、上传数据、或更新操作系统时使用。 B、输出 NMEA 0183 卫星定位数据时，必须使用本数据线。细节请参考第 12 页输出卫星定位数据 NMEA 0183 格式。 3

天泰正合 www.51GPS.com 3、主动式天线及延长线使用于车内时，可能因某个时段卫星分布状况不佳，使得 GM-101 掌中游龙上的的内建天线无法接收足够的卫星讯号，或车窗贴了隔热纸，讯号无法通过，可将主动式天线放于车顶，其延长线之另一端接至 GM-101 掌中游龙，以取代原本的内建式天线，如此可获得更好的接收效果，请勿以车窗夹住主动天线之延长线，造成线路毁损。 4、车用电源供应器车内使用时，可以不必消耗电池，同时还可以对机器内充电电池充电。适用电压：12-26VDC。 5、地图记忆卡（CF 卡）供储存地图用，容量可支持 16MB 以上。 6、选用地图：台湾、美洲、欧洲地图(详细街道图)供选购 MAP-MA-Taiwan MAP-TA-Germany MAP-TA-FR MAP-TA-UK MAP-TA-Italy MAP-TA-Iberia MAP-TA-Benelux MAP-TA-Alps MAP-TA-Scand MAP-TA-Euro MAP-NT-USA CD, Map of Taiwan CD, Map of Germany and Czech Republic CD, Map of France CD, Map of UK and Ireland CD, Map of Italy CD, Map of Span and Portugal CD, Map of Belgium/Luxembourg, The Netherlands CD, Map of Austria and Switzerland CD, Map of Denmark, Sweeden, Norway, Finland CD, Map of all 17 EUROPEAN countries CD, Map of USA 7、充电电池 ◎ 镍氢充电电池一组（二颗）。 4

天泰正合 www.51GPS.com 贰、操作细节一、注意事项 1、冷开机下列情况，请您选择冷开机模式：（1）第一次使用时。（2）旅行距离超过 500 公里，而旅途中并未使用机器。（3）超过 1 个月没有定位（只是开机查看地图，不算使用）。 2、使用环境请于室外且无遮蔽处使用，会有较佳接收卫星效果。 ~ 卫星导航器是直接接收天空中卫星的讯号，地面上并无任何转播站或地面基地台，所以讯号微弱，不像大哥大有许多基地台，可增强电波讯号，方便接收，如图 2-1-1。最佳使用条件为：户外且以机器为中心仰角 45°都无遮蔽处。 45° 圖 2-1-1 3、电池您可选用一般碱性电池，或本公司提供的充电电池、充电器及外加电源供应器，此外加电源供应器可直接对充电电池充电（电池不需取出）。注意！（1）机器内装入一般电池非充电电池时，请勿使用外接电源供应器，若外接电源供应器，可能造成电池漏液，因此而造成机器损坏，不在本公司保证范围内。（2）请选用合格的充电器，以确保电池能充满电。 4、地图记忆卡请选用 SanDisk 公司出品，或 100%兼容的地图数据储存卡（Compact Flash Card）。二、机器开、关及背光开、关 1、开机：按住 “PWR” 键 2 秒钟开机，进入开机画面和警示标语如图 2-2-1、3-2-2。显示完机器信息和程序版本后，会进入卫星数据显示画面，如图 2-2-3。此时，GM-101 掌中游龙会自动搜寻天空上的卫星，若卫星被锁定，则该颗卫星的讯号强度显示条颜色会转黑。若锁定 4 颗以上的卫星，则会自动切换至地图画面，地图画面””表示当地定位位置，如图 2-2-4。若卫星讯号强度不够，或几何分布不良，有时虽然锁定了三或四颗卫星，仍然不能定位。 5

天泰正合 www.51GPS.com 機器型號地圖版本軟體版本本公司網站圖 2-2-1 圖 2-2-2 背光狀態衛星位置電池電量已鎖定此 5 顆衛星未鎖定此 4 顆衛星圖 2-2-3 圖 2-2-4 2、按开关键 ” PWR” 两秒钟关机。 3、背光：在开机状态下，轻按一下开关键 “PWR” 打开背光，再按一下即可关闭背光。如图 2-2-5 所示。注意！开机后若连续 10 分钟没有定位，画面会出现如下讯息： GPS 接收不良 ˇ 背光”開” 背光”關” 圖 2-2-5 一般而言，只要系统正常，上述的画面不应出现，所以此时必须检查您所在的位置是否无法接到卫星讯号，或是在室内。要清除画面这项讯息，按确认键 “OK ” 或 “PAGE/ESC” 即可。三、仿真导航（卫星画面）当查看地图或设定航点、航线时，使用本模式操作，可得到比较快的反应速度，而且省电，但不接收卫星讯号。 1、在开机进入的卫星画面按主选单 MENU→选停止导航→按确认键 OK，如下图 2-3-1。 2、在任何画面按下主选单 MENU→选择设定→导航模式→按 OK 后有三种选择模式（分别为一般、省电、仿真），选择仿真即可进入仿真导航。如图 2-3-2、2-3-3。 3、当您要定位时，别忘了执行下列动作，否则您会收不到卫星讯号，永远无法定位。在卫星画面按主选单键 MENU→选择 Navigation→确认 OK 即可回到卫星搜寻画面。如图 2-2-4。注意：仿真导航模式时，NMEA 输出永远为”关”，不可被做其它设定。 6

天泰正合 www.51GPS.com 圖 2-3-1 四、冷开机圖 2-3-2 圖 2-3-3 圖 2-3-3 圖 2-4-1 圖 2-4-2 在任何画面按下主选单键 MENU→进入系统选单(或连续按 MENU 键两次)，即可选择冷开机功能来清除过时或不正确的卫星数据。五、导航主要功能键 1、主选单键 MENU 操作各项功能的主选单按键，下节再详述。 2、换页键 PAGE/ESC 功能：按一下 (1) 换页此键切换一种画面，共四个画面，卫星状态（图 A）、地图画面（图 B）、状态画面（图 C）及罗盘画面（图 D、E）。 (2) 转画面功能：按住此键 2 秒钟，可以转换画面成水平显示或垂直显示，如下图 E。 (3) 放弃功能：在任何选单画面，按一下此键以放弃选项。圖 A 圖 B 圖 C 圖 D 圖 E (4) 卫星画面 A、画面显示电池电量、背光状态、天空中的卫星数量、分布状况与编号、收到卫星讯号的强度，以及已锁定的卫星编号与讯号强度。当卫星讯号被锁定后，讯号强度显示条的颜色便转黑。请参考图 2-2-3。 B、移动方向控制键，可以调整显示屏的亮度；往左移调亮，往右移调暗画面，调完亮度，按确认键 OK 即可，如图 2-5-1。圖 2-5-1 圖 2-5-2 7 圖 2-5-3 吊带扣孔

天泰正合 www.51GPS.com (5) 地图画面使用方向控制键可以移动地图；或用 IN+ / OUT-放大及缩小地图，如图 2-5-2、 2-5-3。定位状态下， “▲“ 为实心的三角形，非定位状态下， “△“ 为空心三角形。 (6) 状态画面显示当前速度、已驶路程、海拔高度、当前方向、旅行时间、平均速度、经度、纬度、日期及时间。如图 2-5-4。 (7) 罗盘画面显示移动方向、下一个航点名称、至最近航点距离、至最近航点时间、到目的地距离及到目的地所需时间。如果系统中未将航线「设定为导航航线」，则罗盘中的箭头不会出现，而且所有数字均为 ”0”。画面中箭头表示到下一航点的方向，使用者可依箭头方面前进至下一航点。如图 2-5-5。前進方向至下一航點方向下一個航點名稱至下一個航點距離至下一個航點所需時間至目的地距離至目的地所需時間圖 2-5-4 圖 2-5-5 3、放大 IN+及缩小 OUT-（在地图画面上操作） (1) 按放大或缩小键，地图可以在下列九个图层间依序切换：公制：每公分代表 100 公尺、200 公尺、500 公尺、1 公里、2 公里、5 公里、25 公里、 100 公里及 200 公里。英制：每公分代表 0.1 英里、0.2 英里、0.5 英里、1 英里、2 英里、5 英里、25 英里、 100 英里及 200 英里。 (2) 按住放大键 IN+ 2 秒钟，可以将地图画面右下角比例尺、地图模式及显示区域比隐藏或显示。 (3) 按住缩小键 OUT- 2 秒钟，可以将道路路线隐藏或显示，方便检视航线或航迹。 (4) 地图放大或缩小时，右下角比例尺亦随之变更，以显示当时比例尺范围，如图 2-5-6。比例尺範圍圖 2-5-6 8
