数据表SHT3x-DIS 湿度和温度传感器  充分校准，数字输出线性化，和温度补偿  宽电源电压范围，2.15 V至5.5 V.  通信速率高达1 MHz的I2C接口和两个用户可选择的地址  SHT35的典型精度为 1.5％RH和 0.1° C  非常快的启动和测量时间  小巧的8引脚DFN封装产品摘要 SHT3x-DIS是Sensirion的下一代温度和湿度传感器。它基于新的CMOSens® 传感器芯片，是 Sensirion新的湿度和温度平台的核心。与其前身相比，SHT3x-DIS具有更高的智能性，可靠性和更高的精度规格。其功能包括增强的信号处理，两个独特的用户可选I2C地址和高达1 MHz的通信速度。DFN 封装的占位面积为2.5 x 2.5 mm2，同时保持 0.9 mm的高度。这允许将SHT3x-DIS集成到各种应用中。此外，宽电源电压范围为2.15 V至 5.5 V保证与各种装配情况的兼容性。总而言之，SHT3x-DIS融合了湿度传感器行业领导者 Sensirion 15年的知识。 Sensirion的CMOSens® 技术的优点 9 更多的信息 ..................................................... 19 ADC VDD VSS  高可靠性和长期稳定性  经过行业验证的技术，拥有超过15年的业绩记录  专为批量生产而设计  高流程能力  高信噪比内容 1 传感器性能 ....................................................... 2 2 产品规格 ............................................................ 6 3 引脚分配 ............................................................ 8 4 运营与沟通 ....................................................... 9 5 打包 ................................................................... 16 6 送货包裹 .......................................................... 18 7 质量 ................................................................... 19 8 订购信息 .......................................................... 19 www.sensirion.com 2019年2月 - 第6版 1/22

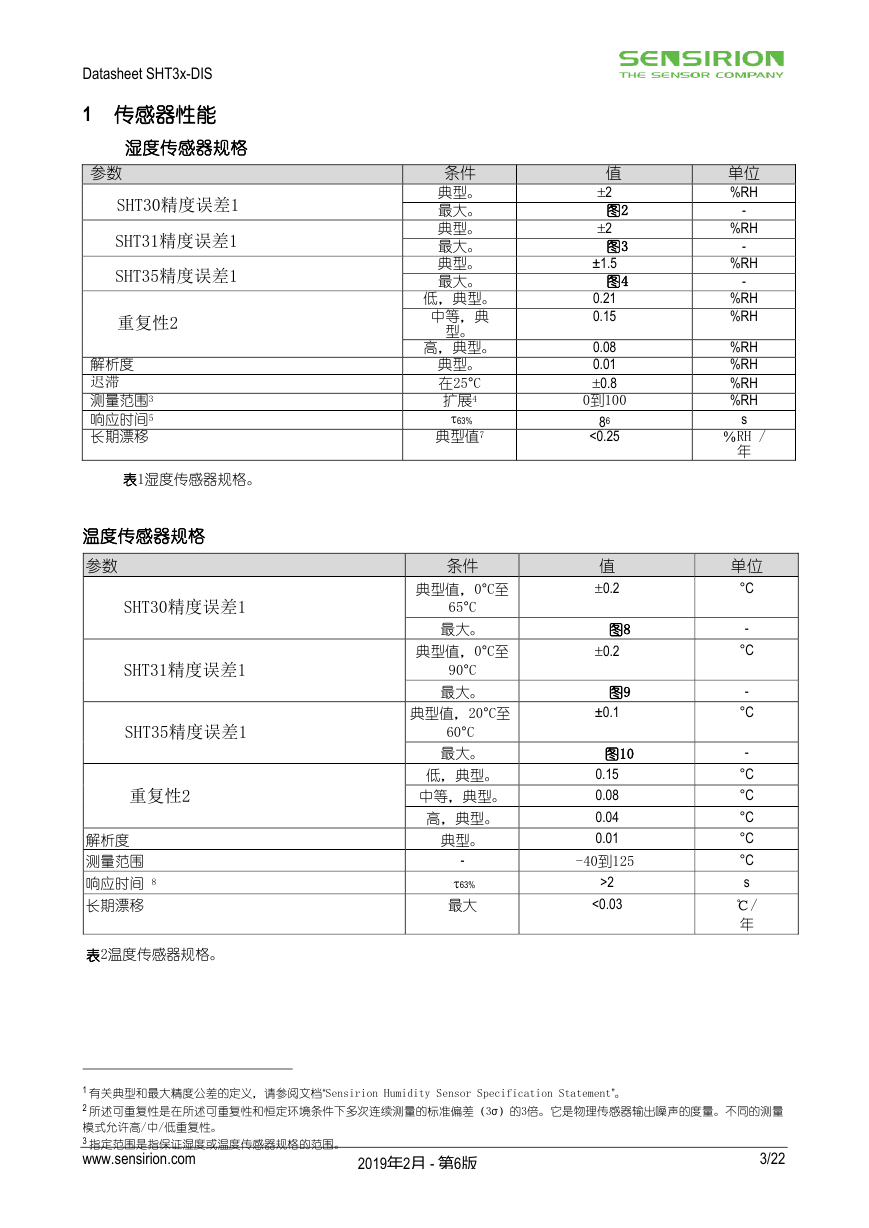

Datasheet SHT3x-DIS 1 传感器性能湿度传感器规格参数 SHT30精度误差1 SHT31精度误差1 SHT35精度误差1 重复性2 解析度迟滞测量范围3 响应时间5 长期漂移表1湿度传感器规格。温度传感器规格参数 SHT30精度误差1 SHT31精度误差1 SHT35精度误差1 重复性2 解析度测量范围响应时间 8 长期漂移表2温度传感器规格。条件典型。最大。典型。最大。典型。最大。低，典型。中等，典型。高，典型。典型。在25° C 扩展4 63% 典型值7 条件典型值，0° C至 65° C 最大。典型值，0° C至 90° C 最大。典型值，20° C至 60° C 最大。低，典型。中等，典型。高，典型。典型。 - 63% 最大值 2 图2 2 图3 ± 1.5 图4 0.21 0.15 0.08 0.01 0.8 0到100 86 <0.25 值 0.2 图8 0.2 图9 ± 0.1 图10 0.15 0.08 0.04 0.01 -40到125 >2 <0.03 单位 %RH - %RH - %RH - %RH %RH %RH %RH %RH %RH s ％RH / 年单位 ° C - ° C - ° C - ° C ° C ° C ° C ° C s ℃/ 年 1 有关典型和最大精度公差的定义，请参阅文档“Sensirion Humidity Sensor Specification Statement”。 2 所述可重复性是在所述可重复性和恒定环境条件下多次连续测量的标准偏差（3σ）的3倍。它是物理传感器输出噪声的度量。不同的测量模式允许高/中/低重复性。 3 指定范围是指保证湿度或温度传感器规格的范围。 www.sensirion.com 3/22 2019年2月 - 第6版

Datasheet SHT3x-DIS 4 有关推荐的湿度和温度操作范围的详细信息，请参阅部分1.1. 5 达到63％湿度阶跃功能的时间，在25° C和1m / s气流下有效。应用中的湿度响应时间取决于传感器的设计。 6 激活ART功能（参见章节4.7) 响应时间可以提高2倍。 7 在正常RH / T工作范围内运行的典型值，请参见章节1.1. 最大值<0.5％RH /年。由于污染环境中存在蒸发溶剂，放气胶带，粘合剂，包装材料等，可能会出现较高的漂移值。有关详细信息，请参阅“操作说明”。 8 温度响应时间很大程度上取决于热交换的类型，可用的传感器表面以及最终应用中传感器的设计环境。 www.sensirion.com 2019年2月 - 第6版 4/22

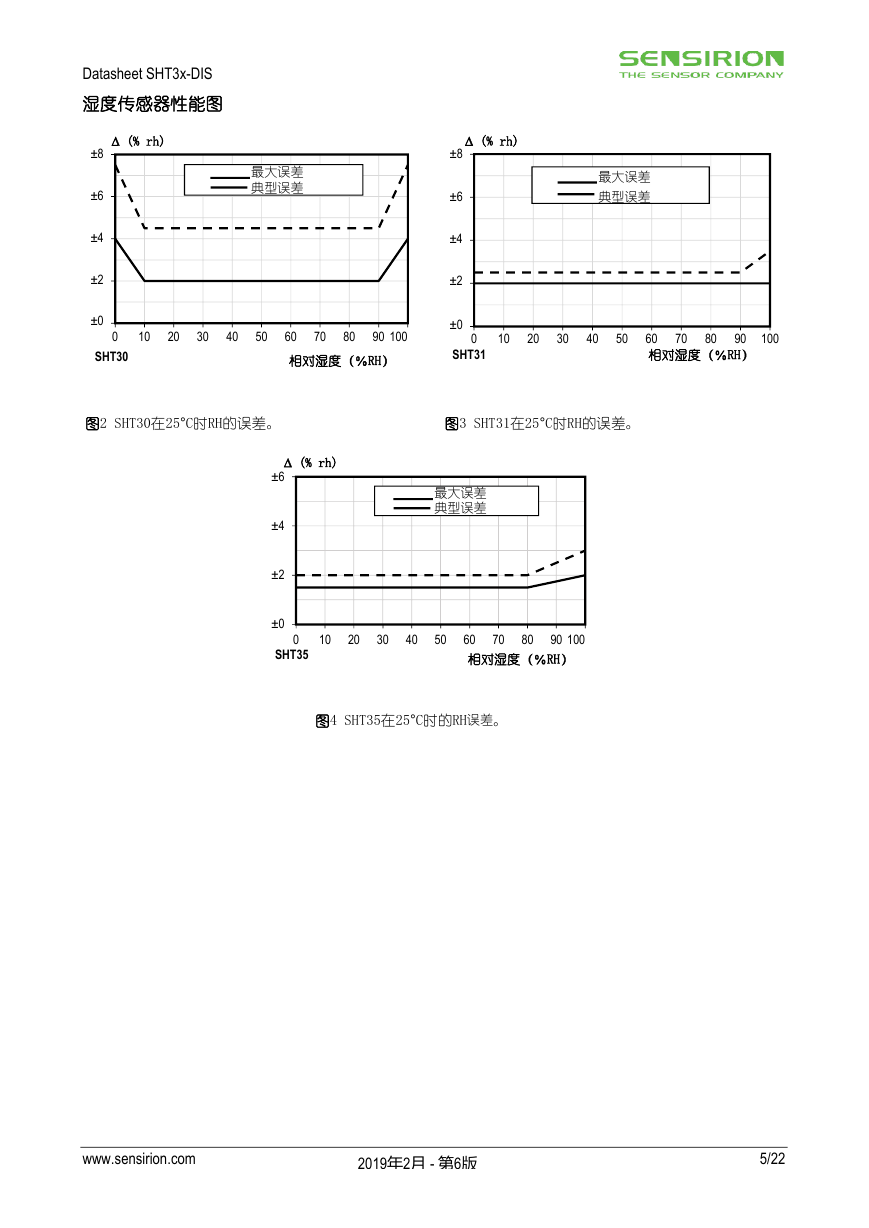

Datasheet SHT3x-DIS 湿度传感器性能图  (% rh)  (% rh) ± 8 ± 6 ± 4 ± 2 ± 0 最大误差典型误差最大误差典型误差 ± 8 ± 6 ± 4 ± 2 ± 0 70 60 相对湿度（％RH） 80 90 100 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 SHT30 相对湿度（％RH） SHT31 图2 SHT30在25° C时RH的误差。图3 SHT31在25° C时RH的误差。最大误差典型误差  (% rh) ± 6 ± 4 ± 2 ± 0 0 10 20 30 40 50 SHT35 70 60 相对湿度（％RH） 80 90 100 图4 SHT35在25° C时的RH误差。 www.sensirion.com 2019年2月 - 第6版 5/22

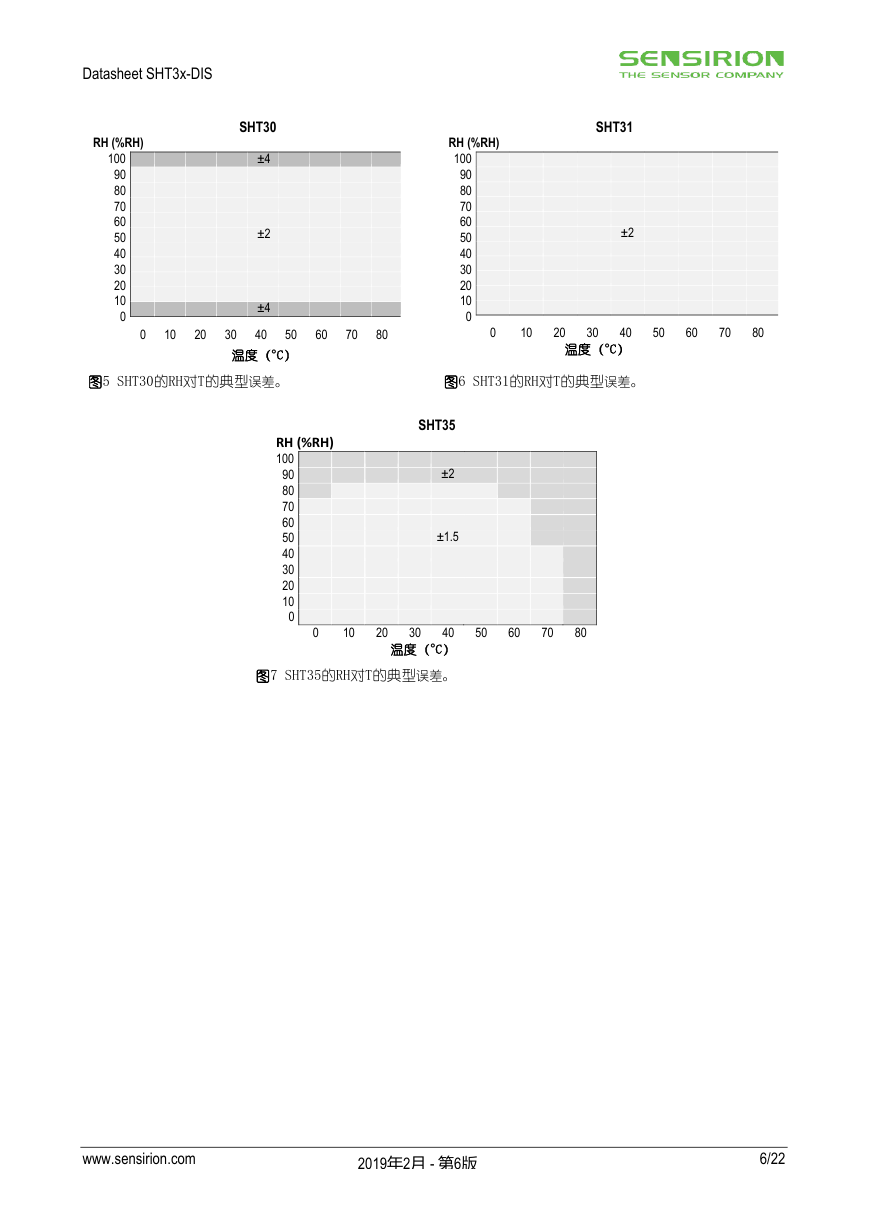

Datasheet SHT3x-DIS SHT30 ± 4 ± 2 ± 4 RH (%RH) 100 90 80 70 60 50 40 30 20 10 0 SHT31 ± 2 RH (%RH) 100 90 80 70 60 50 40 30 20 10 0 0 10 20 40 50 30 温度（° C） 60 70 80 0 10 20 30 40 温度（° C） 50 60 70 80 图5 SHT30的RH对T的典型误差。图6 SHT31的RH对T的典型误差。 RH (%RH) 100 90 80 70 60 50 40 30 20 10 0 0 10 SHT35 ± 2 ± 1.5 20 30 40 温度（° C） 50 60 70 80 图7 SHT35的RH对T的典型误差。 www.sensirion.com 2019年2月 - 第6版 6/22

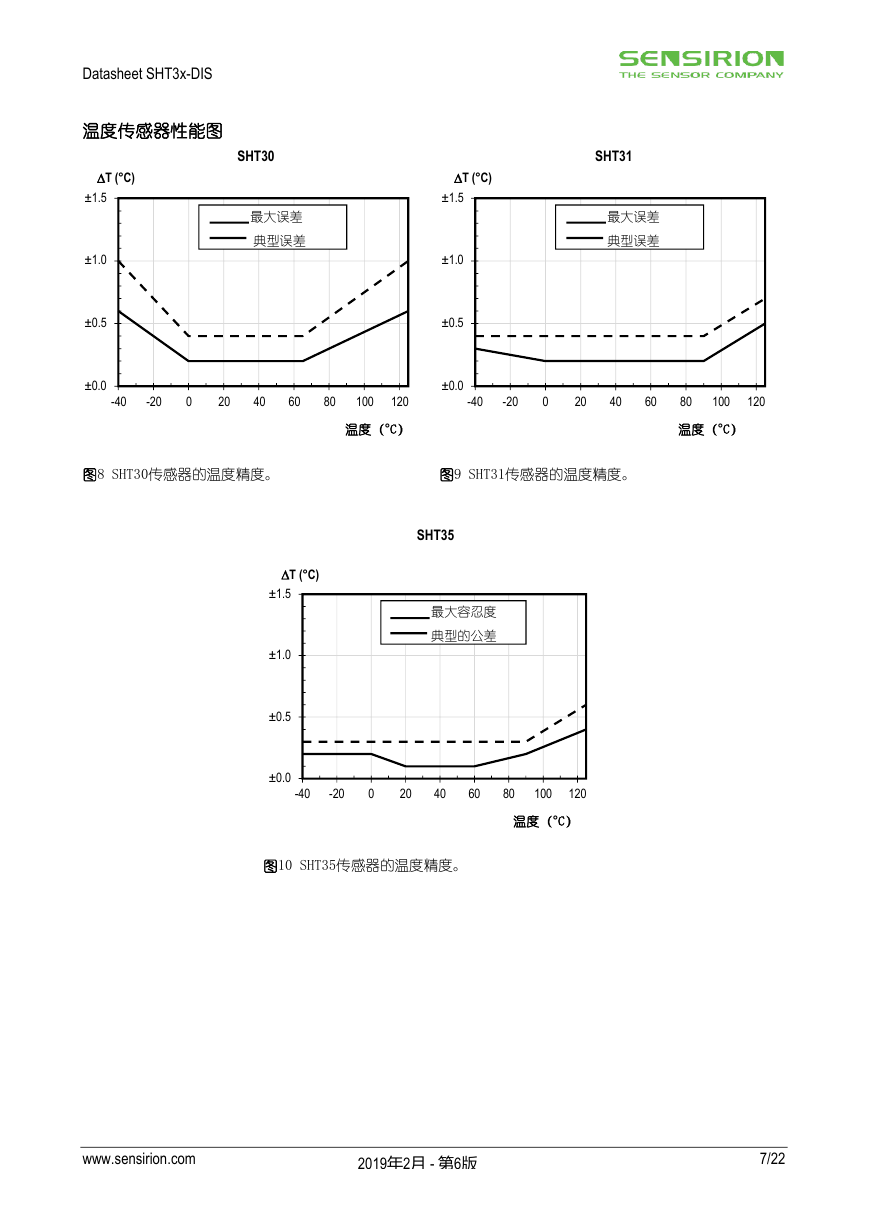

Datasheet SHT3x-DIS 温度传感器性能图 SHT30 SHT31 最大误差典型误差 T (° C) ± 1.5 ± 1.0 ± 0.5 ± 0.0 最大误差典型误差 T (° C) ± 1.5 ± 1.0 ± 0.5 ± 0.0 -40 -20 0 20 40 60 80 100 120 -40 -20 0 20 40 60 80 100 120 温度（° C）温度（° C）图8 SHT30传感器的温度精度。图9 SHT31传感器的温度精度。 SHT35 最大容忍度典型的公差 T (° C) ± 1.5 ± 1.0 ± 0.5 ± 0.0 -40 -20 0 20 40 60 80 100 120 温度（° C）图10 SHT35传感器的温度精度。 www.sensirion.com 2019年2月 - 第6版 7/22

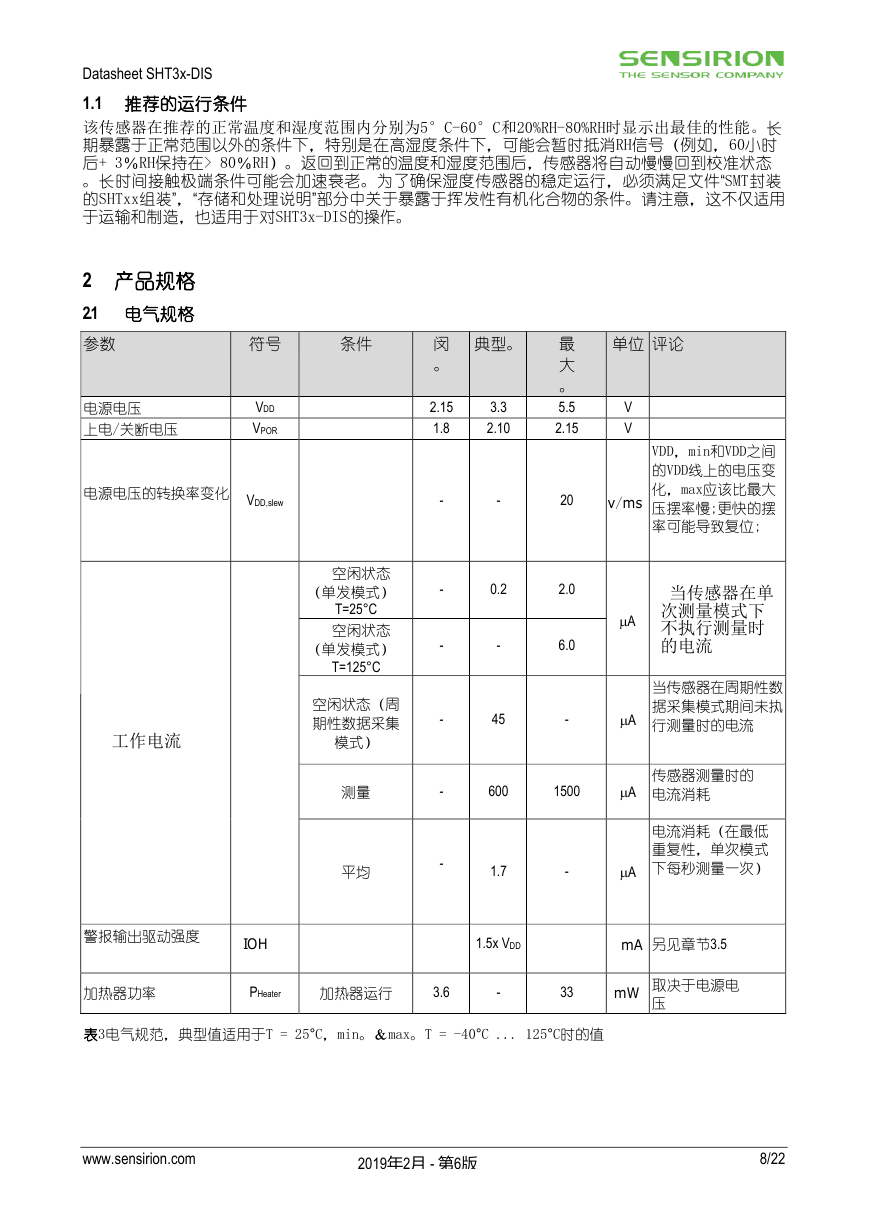

Datasheet SHT3x-DIS 1.1 推荐的运行条件该传感器在推荐的正常温度和湿度范围内分别为5°C-60°C和20%RH-80%RH时显示出最佳的性能。长期暴露于正常范围以外的条件下，特别是在高湿度条件下，可能会暂时抵消RH信号（例如，60小时后+ 3％RH保持在> 80％RH）。返回到正常的温度和湿度范围后，传感器将自动慢慢回到校准状态。长时间接触极端条件可能会加速衰老。为了确保湿度传感器的稳定运行，必须满足文件“SMT封装的SHTxx组装”，“存储和处理说明”部分中关于暴露于挥发性有机化合物的条件。请注意，这不仅适用于运输和制造，也适用于对SHT3x-DIS的操作。最大。 5.5 2.15 20 2.0 6.0 - 2 产品规格 2.1 电气规格参数符号条件电源电压上电/关断电压电源电压的转换率变化 VDD VPOR VDD,slew 工作电流警报输出驱动强度 IOH 空闲状态（单发模式） T=25° C 空闲状态（单发模式） T=125° C 空闲状态（周期性数据采集模式）测量平均闵。 2.15 1.8 - - - - - - 典型。 3.3 2.10 - 0.2 - 45 1.7 1.5x VDD 600 1500 单位评论 V V v/ms VDD，min和VDD之间的VDD线上的电压变化，max应该比最大压摆率慢;更快的摆率可能导致复位; A 当传感器在单次测量模式下不执行测量时的电流当传感器在周期性数据采集模式期间未执行测量时的电流 A 传感器测量时的电流消耗 A 电流消耗（在最低重复性，单次模式下每秒测量一次） - A mA 另见章节3.5 加热器功率 PHeater 加热器运行 3.6 - 33 mW 取决于电源电压表3电气规范，典型值适用于T = 25° C，min。＆max。T = -40° C ... 125° C时的值 www.sensirion.com 2019年2月 - 第6版 8/22

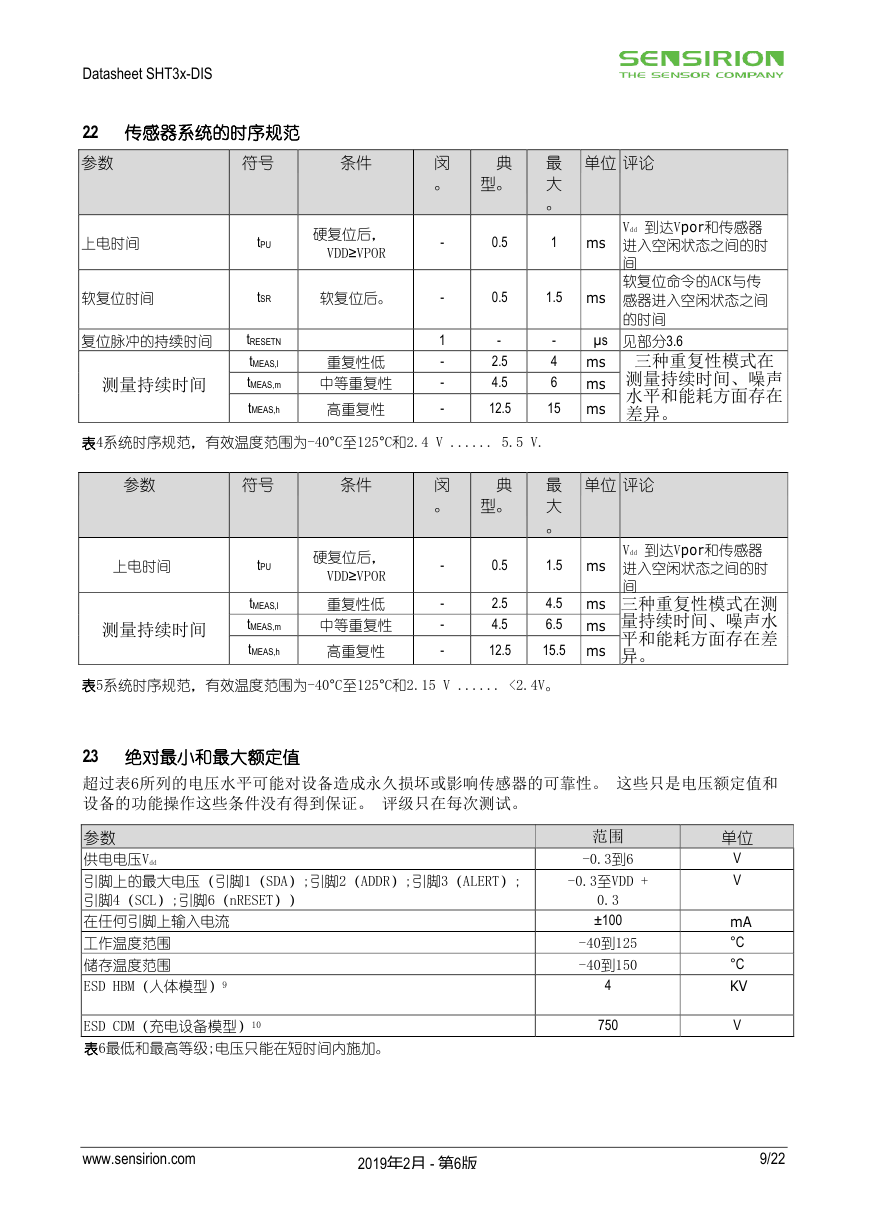

Datasheet SHT3x-DIS 2.2 传感器系统的时序规范参数符号条件闵。典型。单位评论最大。 1 上电时间软复位时间复位脉冲的持续时间测量持续时间 tPU tSR tRESETN tMEAS,l tMEAS,m tMEAS,h 硬复位后， VDD≥VPOR 软复位后。重复性低中等重复性高重复性 - - 1 - - - 0.5 0.5 - 2.5 4.5 ms Vdd 到达Vpor和传感器进入空闲状态之间的时间软复位命令的ACK与传感器进入空闲状态之间的时间 1.5 ms - 4 6 µ s 见部分3.6 ms ms 三种重复性模式在测量持续时间、噪声水平和能耗方面存在差异。 12.5 15 ms 表4系统时序规范，有效温度范围为-40° C至125° C和2.4 V ...... 5.5 V. 参数符号条件闵。典型。最大。单位评论上电时间 tPU 测量持续时间 tMEAS,l tMEAS,m tMEAS,h 硬复位后， VDD≥VPOR 重复性低中等重复性高重复性 0.5 2.5 4.5 - - - - 12.5 15.5 1.5 ms 4.5 6.5 ms ms ms Vdd 到达Vpor和传感器进入空闲状态之间的时间三种重复性模式在测量持续时间、噪声水平和能耗方面存在差异。表5系统时序规范，有效温度范围为-40° C至125° C和2.15 V ...... <2.4V。 2.3 绝对最小和最大额定值超过表6所列的电压水平可能对设备造成永久损坏或影响传感器的可靠性。这些只是电压额定值和设备的功能操作这些条件没有得到保证。评级只在每次测试。参数供电电压Vdd 引脚上的最大电压（引脚1（SDA）;引脚2（ADDR）;引脚3（ALERT）; 引脚4（SCL）;引脚6（nRESET））在任何引脚上输入电流工作温度范围储存温度范围 ESD HBM（人体模型）9 ESD CDM（充电设备模型）10 表6最低和最高等级;电压只能在短时间内施加。范围 -0.3到6 -0.3至VDD + 0.3 ± 100 -40到125 -40到150 4 750 单位 V V mA ° C ° C KV V www.sensirion.com 2019年2月 - 第6版 9/22
