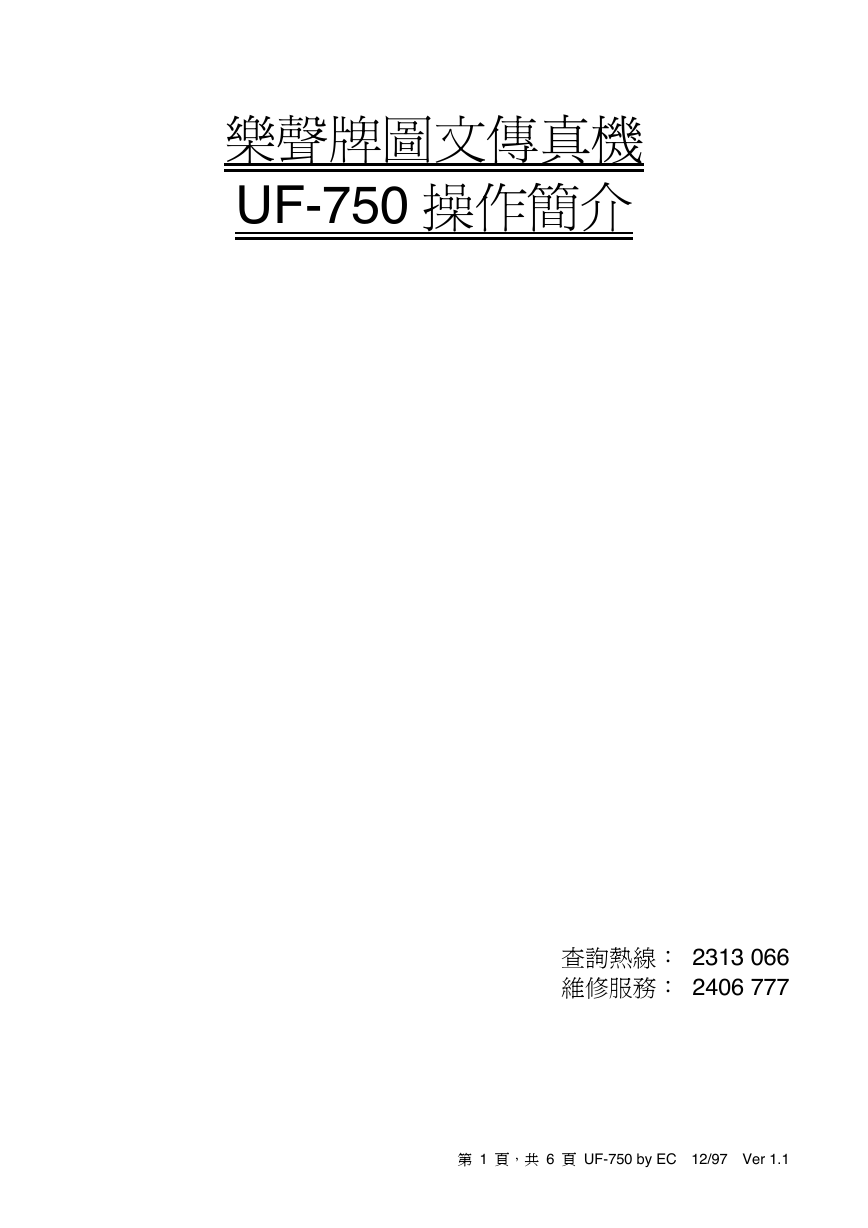

樂聲牌圖文傳真機 UF-750 操作簡介查詢熱線： 2313 066 維修服務： 2406 777 第 1 頁，共 6 頁 UF-750 by EC 12/97 Ver 1.1

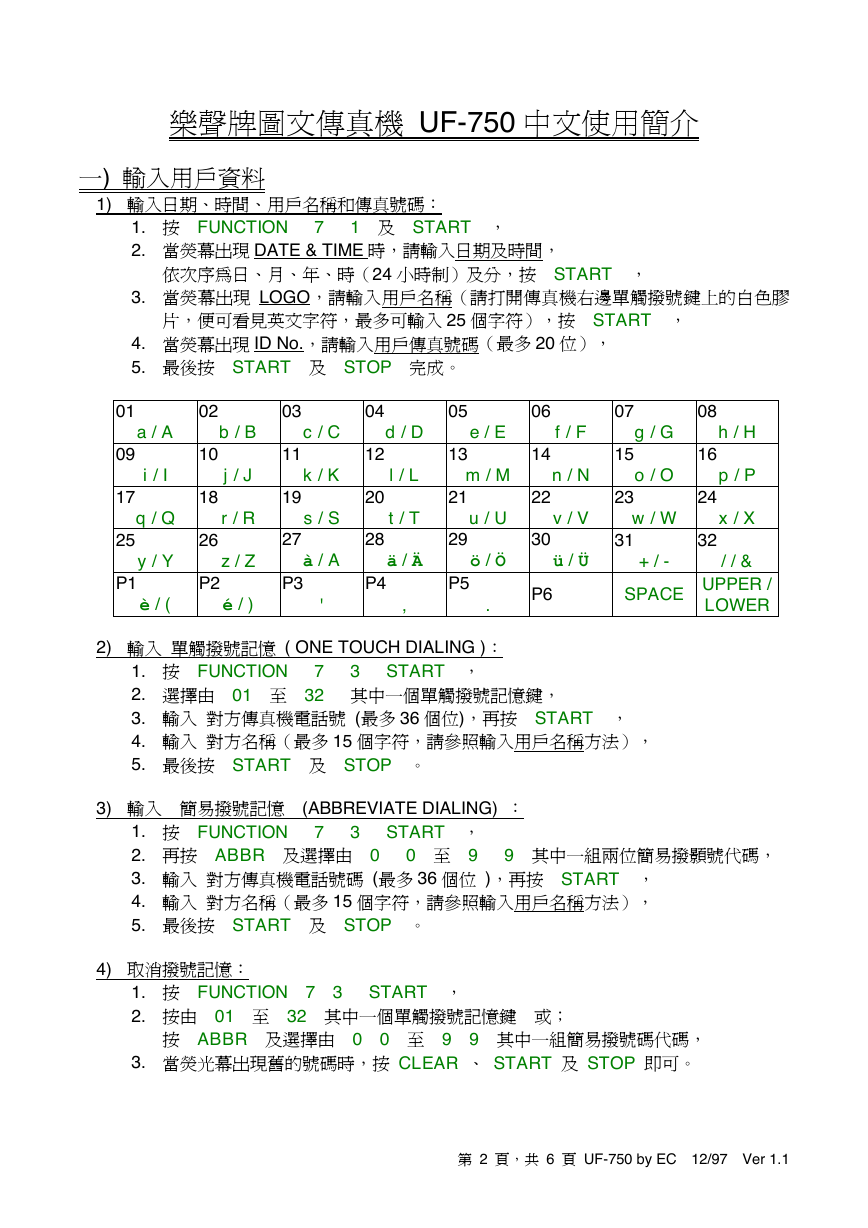

樂聲牌圖文傳真機 UF-750 ㆗文使用簡介 ㆒) 輸入用戶資料 1) 輸入日期、時間、用戶名稱和傳真號碼： 1. 按 FUNCTION 7 1 及 START ， 2. 當熒幕出現 DATE & TIME 時，請輸入日期及時間，依次序為日、月、年、時（24 小時制）及分，按 START ， 3. 當熒幕出現 LOGO，請輸入用戶名稱（請打開傳真機右邊單觸撥號鍵㆖的白色膠片，便可看見英文字符，最多可輸入 25 個字符），按 START ， 4. 當熒幕出現 ID No.，請輸入用戶傳真號碼（最多 20 位）， 5. 最後按 START 及 STOP 完成。 01 09 17 25 P1 a / A i / I q / Q y / Y è / ( 02 10 18 26 P2 b / B j / J r / R z / Z é / ) 03 11 19 27 P3 c / C k / K s / S à / A ' 04 12 20 28 P4 d / D l / L t / T ä / Ä , 05 13 21 29 P5 e / E m / M u / U ö / Ö . 06 14 22 30 f / F n / N v / V ü / Ü P6 07 15 23 31 g / G o / O w / W 08 16 24 32 h / H p / P x / X / / & + / - SPACE UPPER / LOWER 2) 輸入單觸撥號記憶 ( ONE TOUCH DIALING )： 1. 按 FUNCTION 7 3 START ， 2. 選擇由 01 至 32 其㆗㆒個單觸撥號記憶鍵， 3. 輸入對方傳真機電話號 (最多 36 個位)，再按 START ， 4. 輸入對方名稱（最多 15 個字符，請參照輸入用戶名稱方法）， 5. 最後按 START 及 STOP 。 3) 輸入簡易撥號記憶 (ABBREVIATE DIALING) ： 1. 按 FUNCTION 7 3 START ， 2. 再按 ABBR 及選擇由 0 0 至 9 9 其㆗㆒組兩位簡易撥顥號代碼， 3. 輸入對方傳真機電話號碼 (最多 36 個位 )，再按 START ， 4. 輸入對方名稱（最多 15 個字符，請參照輸入用戶名稱方法）， 5. 最後按 START 及 STOP 。 4) 取消撥號記憶： 1. 按 FUNCTION 7 3 START ， 2. 按由 01 至 32 其㆗㆒個單觸撥號記憶鍵或；按 ABBR 及選擇由 0 0 至 9 9 其㆗㆒組簡易撥號碼代碼， 3. 當熒光幕出現舊的號碼時，按 CLEAR 、 START 及 STOP 即可。第 2 頁，共 6 頁 UF-750 by EC 12/97 Ver 1.1

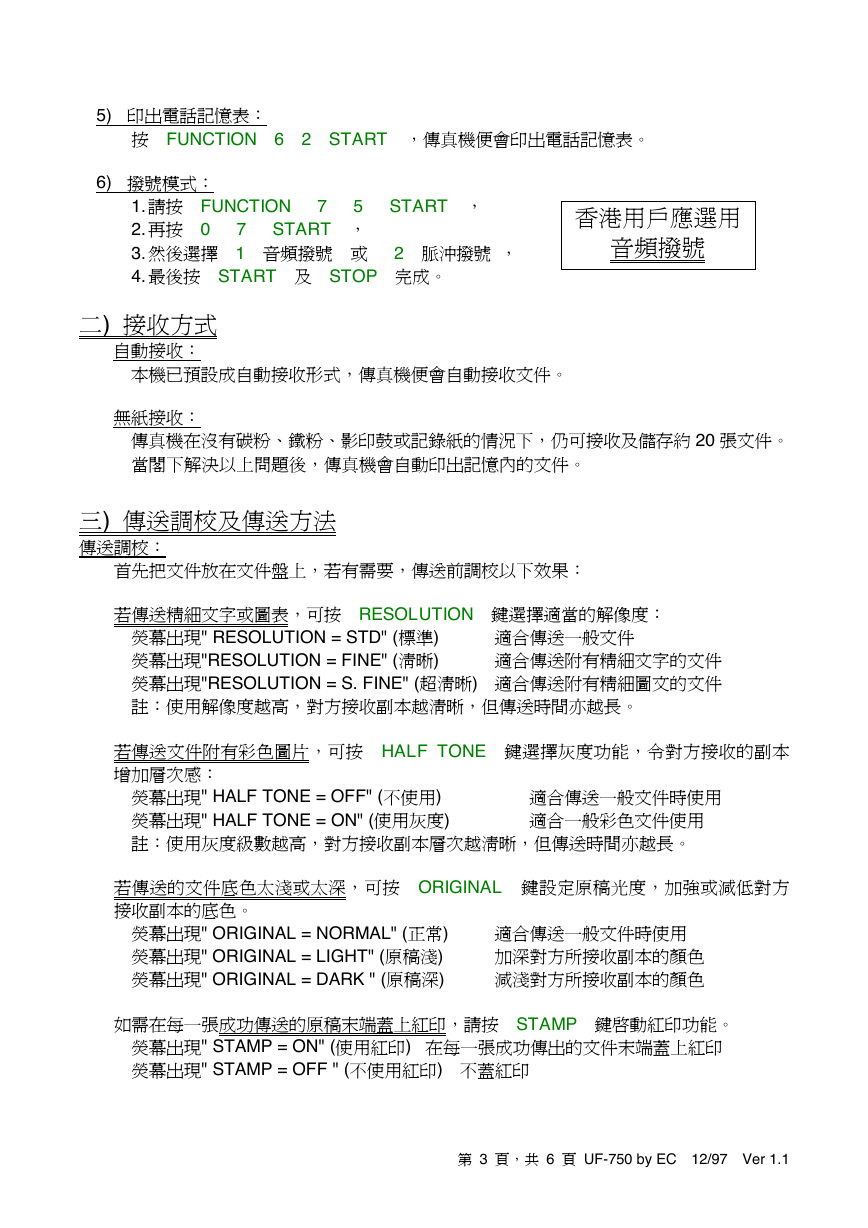

5) 印出電話記憶表：按 FUNCTION 6 2 START ，傳真機便會印出電話記憶表。 6) 撥號模式： 1. 請按 FUNCTION 7 5 START ， 2. 再按 0 7 START ， 3. 然後選擇 1 音頻撥號或 2 脈沖撥號， 4. 最後按 START 及 STOP 完成。香港用戶應選用音頻撥號 ㆓) 接收方式自動接收：本機已預設成自動接收形式，傳真機便會自動接收文件。無紙接收：傳真機在沒有碳粉、鐵粉、影印鼓或記錄紙的情況㆘，仍可接收及儲存約 20 張文件。當閣㆘解決以㆖問題後，傳真機會自動印出記憶內的文件。 ㆔) 傳送調校及傳送方法傳送調校：首先把文件放在文件盤㆖，若有需要，傳送前調校以㆘效果：若傳送精細文字或圖表，可按 RESOLUTION 鍵選擇適當的解像度：熒幕出現" RESOLUTION = STD" (標準) 適合傳送㆒般文件熒幕出現"RESOLUTION = FINE" (清晰) 適合傳送附有精細文字的文件熒幕出現"RESOLUTION = S. FINE" (超清晰) 適合傳送附有精細圖文的文件註：使用解像度越高，對方接收副本越清晰，但傳送時間亦越長。若傳送文件附有彩色圖片，可按 HALF TONE 鍵選擇灰度功能，令對方接收的副本增加層次感：熒幕出現" HALF TONE = OFF" (不使用) 熒幕出現" HALF TONE = ON" (使用灰度) 註：使用灰度級數越高，對方接收副本層次越清晰，但傳送時間亦越長。適合傳送㆒般文件時使用適合㆒般彩色文件使用若傳送的文件底色太淺或太深，可按 ORIGINAL 鍵設定原稿光度，加強或減低對方接收副本的底色。熒幕出現" ORIGINAL = NORMAL" (正常) 熒幕出現" ORIGINAL = LIGHT" (原稿淺) 熒幕出現" ORIGINAL = DARK " (原稿深) 適合傳送㆒般文件時使用加深對方所接收副本的顏色減淺對方所接收副本的顏色如需在每㆒張成功傳送的原稿末端蓋㆖紅印，請按 STAMP 鍵啟動紅印功能。熒幕出現" STAMP = ON" (使用紅印) 在每㆒張成功傳出的文件末端蓋㆖紅印熒幕出現" STAMP = OFF " (不使用紅印) 不蓋紅印第 3 頁，共 6 頁 UF-750 by EC 12/97 Ver 1.1

傳送方法：直接傳送： 1. 將文件放在文件盤㆖(熒光幕顯示 "DOCUMENT SET" ) 2. 按 TEL/DIAL 鍵，然後輸入對方傳真機號碼，或按單觸撥號記憶或按 ABBR 及簡易撥號代碼， 3. 傳真機立即傳送文件。 ㆕) 特別傳送方式： (a) 多站傳送 ( Multi Station Transmission )-最多 135 個接收站 1. 將文件放在文件盤㆖(熒光幕顯示 "DOCUMENT SET" )， 2. 按 MEMORY / FILE 鍵，令指示燈亮起， 3. 按單觸撥號記憶鍵或按 ABBR 及簡易撥號代碼或 4. 先按 TEL/DIAL 鍵，輸入對方傳真機號碼，(最多 3 個獨立傳真撥號) 4. 最後請按 START 確認傳送，文件先被儲存，然後逐㆒傳送給對方。 (b) 等候傳送 (XMT Reserve): 1. 當傳真機正在接收文件或使用記憶傳送時， 2. 若閣㆘需要傳送文件，可將文件面朝㆘放在文件盤㆖，按 XMT RESERVE 鍵， 3. 按單觸撥號鍵或按 ABBR 及簡易撥號代碼或按 TEL/DIAL 及對方傳真機號碼， 4. 重符步驟 3.步直至輸入所接收站，最後按 START 即可。 (c) 定時傳送 ( Deferred Transmission ) 將文件放在文件盤㆖，熒光幕顯示 " DOCUMENT SET" 1. 按 MEMORY / FILE 鍵令指示燈亮起，然後按 FUNCTION 1 1 ， 2. 輸入傳送時間 ( 24 小時時間制)，再按 START ， 3. 按單觸撥號記憶鍵或按 ABBR 及簡易撥號代碼或按 TEL/DIAL 及對方傳真機號碼， 4. 重符步驟 3.，直至輸入所有接收站，最後按 START 即可。注意：完成㆖述程序後，文件先被記憶㆘來，然後定時傳送。UF-750 記憶量為 20 頁，如文件過多，熒幕會出現 “MEMORY OVERFLOW””””。 (d) 取消定時傳送： 1. 請先按 FUNCTION 1 1 ， 2. 最後按 CLEAR START 即可。第 4 頁，共 6 頁 UF-750 by EC 12/97 Ver 1.1

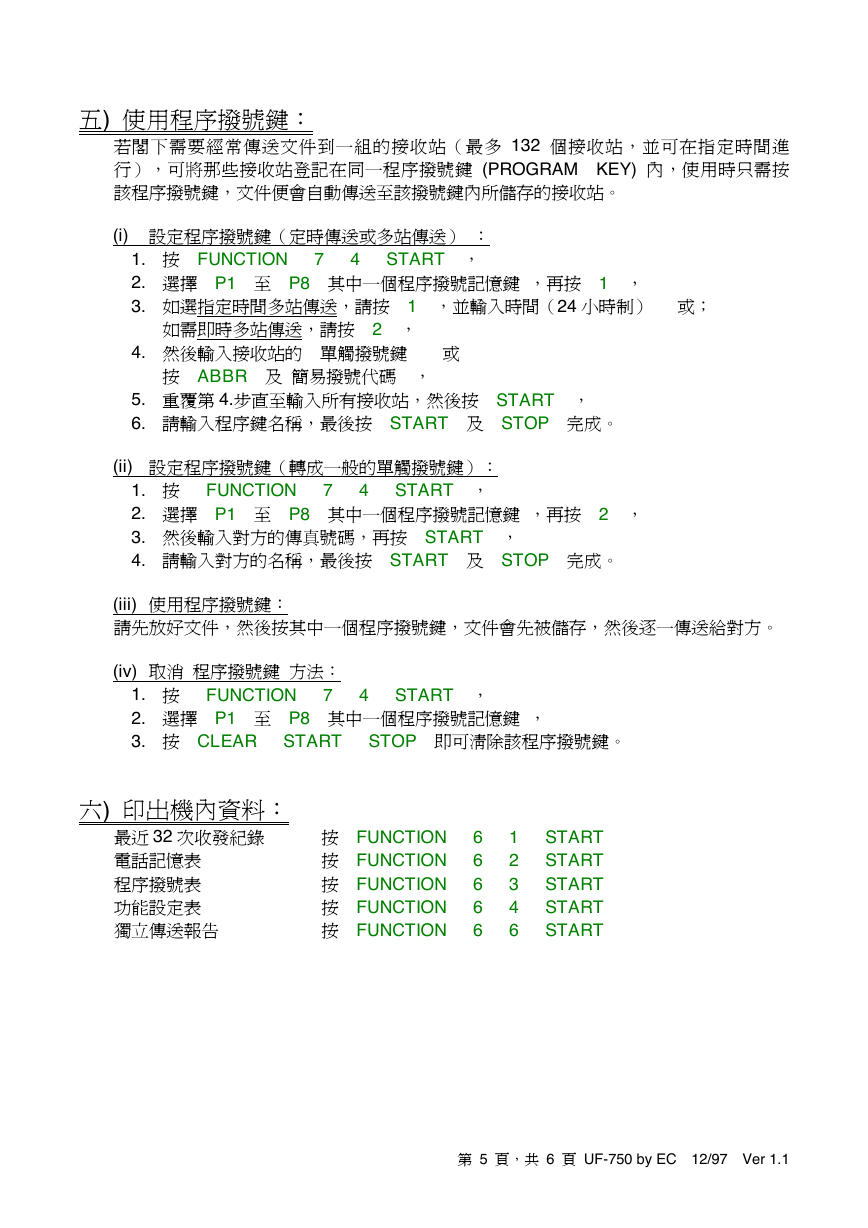

五) 使用程序撥號鍵：若閣㆘需要經常傳送文件到㆒組的接收站（最多 132 個接收站，並可在指定時間進行），可將那些接收站登記在同㆒程序撥號鍵 (PROGRAM KEY) 內，使用時只需按該程序撥號鍵，文件便會自動傳送至該撥號鍵內所儲存的接收站。 (i) 設定程序撥號鍵（定時傳送或多站傳送）： 1. 按 FUNCTION 7 4 START ， 2. 選擇 P1 至 P8 其㆗㆒個程序撥號記憶鍵，再按 1 ， 3. 如選指定時間多站傳送，請按 1 ，並輸入時間（24 小時制）或；如需即時多站傳送，請按 2 ， 4. 然後輸入接收站的單觸撥號鍵或按 ABBR 及簡易撥號代碼， 5. 重覆第 4.步直至輸入所有接收站，然後按 START ， 6. 請輸入程序鍵名稱，最後按 START 及 STOP 完成。 (ii) 設定程序撥號鍵（轉成㆒般的單觸撥號鍵）： 1. 按 FUNCTION 7 4 START ， 2. 選擇 P1 至 P8 其㆗㆒個程序撥號記憶鍵，再按 2 ， 3. 然後輸入對方的傳真號碼，再按 START ， 4. 請輸入對方的名稱，最後按 START 及 STOP 完成。 (iii) 使用程序撥號鍵：請先放好文件，然後按其㆗㆒個程序撥號鍵，文件會先被儲存，然後逐㆒傳送給對方。 (iv) 取消程序撥號鍵方法： 1. 按 FUNCTION 7 4 START ， 2. 選擇 P1 至 P8 其㆗㆒個程序撥號記憶鍵， 3. 按 CLEAR START STOP 即可清除該程序撥號鍵。六) 印出機內資料：最近 32 次收發紀錄電話記憶表程序撥號表功能設定表獨立傳送報告按 FUNCTION 6 1 START 按 FUNCTION 6 2 START 按 FUNCTION 6 3 START 按 FUNCTION 6 4 START 按 FUNCTION 6 6 START 第 5 頁，共 6 頁 UF-750 by EC 12/97 Ver 1.1

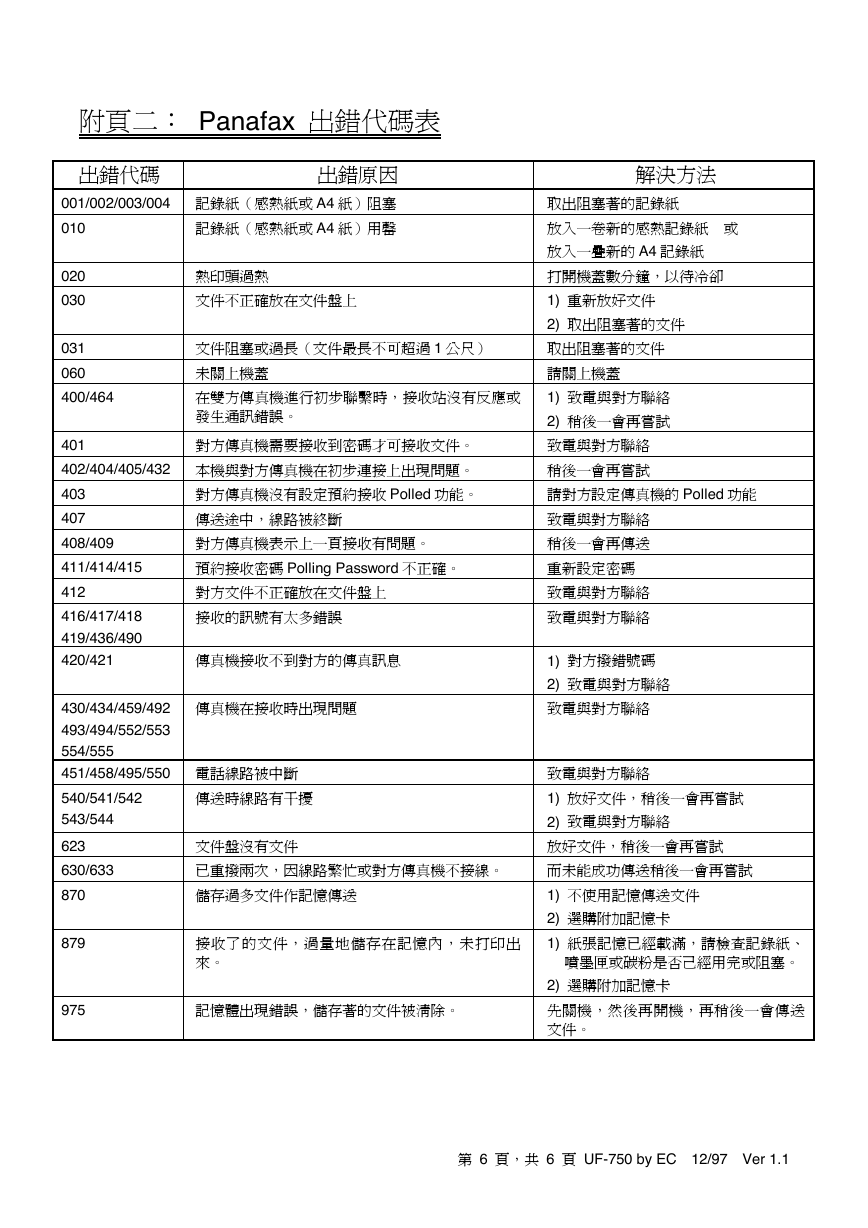

附頁㆓： Panafax 出錯代碼表出錯代碼出錯原因 001/002/003/004 記錄紙（感熱紙或 A4 紙）阻塞 010 記錄紙（感熱紙或 A4 紙）用罄 020 030 031 060 400/464 熱印頭過熱文件不正確放在文件盤㆖ 文件阻塞或過長（文件最長不可超過 1 公尺）未關㆖機蓋在雙方傳真機進行初步聯繫時，接收站沒有反應或發生通訊錯誤。 401 對方傳真機需要接收到密碼才可接收文件。 402/404/405/432 本機與對方傳真機在初步連接㆖出現問題。 403 對方傳真機沒有設定預約接收 Polled 功能。 407 傳送途㆗，線路被終斷 408/409 411/414/415 412 416/417/418 419/436/490 420/421 對方傳真機表示㆖㆒頁接收有問題。預約接收密碼 Polling Password 不正確。對方文件不正確放在文件盤㆖ 傳真機接收不到對方的傳真訊息接收的訊號有太多錯誤傳真機在接收時出現問題 430/434/459/492 493/494/552/553 554/555 451/458/495/550 電話線路被㆗斷 540/541/542 543/544 623 630/633 870 文件盤沒有文件傳送時線路有干擾已重撥兩次，因線路繁忙或對方傳真機不接線。儲存過多文件作記憶傳送 879 975 接收了的文件，過量㆞儲存在記憶內，未打印出來。記憶體出現錯誤，儲存著的文件被清除。解決方法取出阻塞著的記錄紙放入㆒卷新的感熱記錄紙或放入㆒疊新的 A4 記錄紙打開機蓋數分鐘，以待冷卻 1) 重新放好文件 2) 取出阻塞著的文件取出阻塞著的文件請關㆖機蓋 1) 致電與對方聯絡 2) 稍後㆒會再嘗試致電與對方聯絡稍後㆒會再嘗試請對方設定傳真機的 Polled 功能致電與對方聯絡稍後㆒會再傳送重新設定密碼致電與對方聯絡致電與對方聯絡 1) 對方撥錯號碼 2) 致電與對方聯絡致電與對方聯絡致電與對方聯絡 1) 放好文件，稍後㆒會再嘗試 2) 致電與對方聯絡放好文件，稍後㆒會再嘗試而未能成功傳送稍後㆒會再嘗試 1) 不使用記憶傳送文件 2) 選購附加記憶卡 1) 紙張記憶已經載滿，請檢查記錄紙、噴墨匣或碳粉是否己經用完或阻塞。 2) 選購附加記憶卡先關機，然後再開機，再稍後㆒會傳送文件。第 6 頁，共 6 頁 UF-750 by EC 12/97 Ver 1.1
