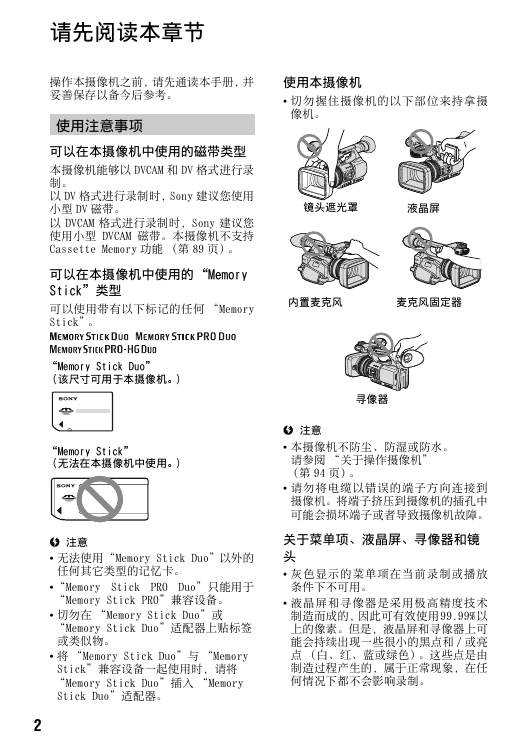

请先阅读本章节操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。使用注意事项可以在本摄像机中使用的磁带类型本摄像机能够以 DVCAM 和 DV 格式进行录制。以 DV 格式进行录制时，Sony 建议您使用小型 DV 磁带。以 DVCAM 格式进行录制时，Sony 建议您使用小型 DVCAM 磁带。本摄像机不支持 Cassette Memory 功能（第 89 页）。可以在本摄像机中使用的“Memory Stick”类型可以使用带有以下标记的任何 “Memory Stick”。 “Memory Stick Duo” （该尺寸可用于本摄像机。） “Memory Stick” （无法在本摄像机中使用。） b 注意 • 无法使用“Memory Stick Duo”以外的任何其它类型的记忆卡。 “Memory Stick PRO Duo”只能用于 “Memory Stick PRO”兼容设备。切勿在 “Memory Stick Duo”或 “Memory Stick Duo”适配器上贴标签或类似物。将 “Memory Stick Duo”与 “Memory Stick”兼容设备一起使用时，请将 “Memory Stick Duo”插入 “Memory Stick Duo”适配器。 2 使用本摄像机切勿握住摄像机的以下部位来持拿摄像机。镜头遮光罩液晶屏内置麦克风麦克风固定器寻像器 b 注意本摄像机不防尘、防湿或防水。请参阅 “关于操作摄像机” （第 94 页）。请勿将电缆以错误的端子方向连接到摄像机。将端子挤压到摄像机的插孔中可能会损坏端子或者导致摄像机故障。关于菜单项、液晶屏、寻像器和镜头灰色显示的菜单项在当前录制或播放条件下不可用。液晶屏和寻像器是采用极高精度技术制造而成的，因此可有效使用99.99%以上的像素。但是，液晶屏和寻像器上可能会持续出现一些很小的黑点和 / 或亮点（白、红、蓝或绿色）。这些点是由制造过程产生的，属于正常现象，在任何情况下都不会影响录制。

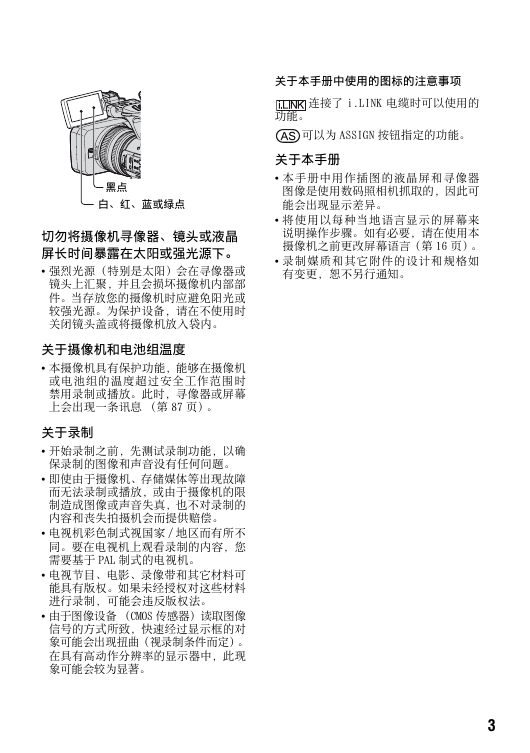

黑点白、红、蓝或绿点切勿将摄像机寻像器、镜头或液晶屏长时间暴露在太阳或强光源下。强烈光源（特别是太阳）会在寻像器或镜头上汇聚，并且会损坏摄像机内部部件。当存放您的摄像机时应避免阳光或较强光源。为保护设备，请在不使用时关闭镜头盖或将摄像机放入袋内。关于摄像机和电池组温度本摄像机具有保护功能，能够在摄像机或电池组的温度超过安全工作范围时禁用录制或播放。此时，寻像器或屏幕上会出现一条讯息（第 87 页）。关于录制开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。即使由于摄像机、存储媒体等出现故障而无法录制或播放，或由于摄像机的限制造成图像或声音失真，也不对录制的内容和丧失拍摄机会而提供赔偿。电视机彩色制式视国家 / 地区而有所不同。要在电视机上观看录制的内容，您需要基于 PAL 制式的电视机。电视节目、电影、录像带和其它材料可能具有版权。如果未经授权对这些材料进行录制，可能会违反版权法。由于图像设备（CMOS 传感器）读取图像信号的方式所致，快速经过显示框的对象可能会出现扭曲（视录制条件而定）。在具有高动作分辨率的显示器中，此现象可能会较为显著。关于本手册中使用的图标的注意事项连接了 i.LINK 电缆时可以使用的功能。可以为 ASSIGN 按钮指定的功能。关于本手册本手册中用作插图的液晶屏和寻像器图像是使用数码照相机抓取的，因此可能会出现显示差异。将使用以每种当地语言显示的屏幕来说明操作步骤。如有必要，请在使用本摄像机之前更改屏幕语言（第 16 页）。录制媒质和其它附件的设计和规格如有变更，恕不另行通知。 3

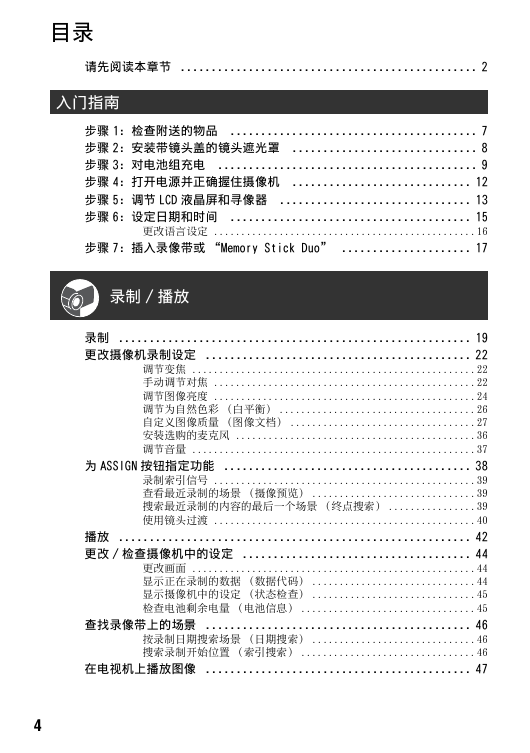

目录请先阅读本章节 ................................................ 2 入门指南步骤 1：检查附送的物品 ........................................ 7 步骤 2：安装带镜头盖的镜头遮光罩 .............................. 8 步骤 3：对电池组充电 .......................................... 9 步骤 4：打开电源并正确握住摄像机 ............................. 12 步骤 5：调节 LCD 液晶屏和寻像器 ............................... 13 步骤 6：设定日期和时间 ....................................... 15 更改语言设定 ................................................ 16 步骤 7：插入录像带或 “Memory Stick Duo” ..................... 17 录制 / 播放录制 ......................................................... 19 更改摄像机录制设定 ........................................... 22 调节变焦 .................................................... 22 手动调节对焦 ................................................ 22 调节图像亮度 ................................................ 24 调节为自然色彩（白平衡） .................................... 26 自定义图像质量（图像文档） .................................. 27 安装选购的麦克风 ............................................ 36 调节音量 .................................................... 37 为 ASSIGN 按钮指定功能 ........................................ 38 录制索引信号 ................................................ 39 查看最近录制的场景（摄像预览） .............................. 39 搜索最近录制的内容的最后一个场景（终点搜索） ................ 39 使用镜头过渡 ................................................ 40 播放 ......................................................... 42 更改 / 检查摄像机中的设定 ..................................... 44 更改画面 .................................................... 44 显示正在录制的数据（数据代码） .............................. 44 显示摄像机中的设定（状态检查） .............................. 45 检查电池剩余电量（电池信息） ................................ 45 查找录像带上的场景 ........................................... 46 按录制日期搜索场景（日期搜索） .............................. 46 搜索录制开始位置（索引搜索） ................................ 46 在电视机上播放图像 ........................................... 47 4

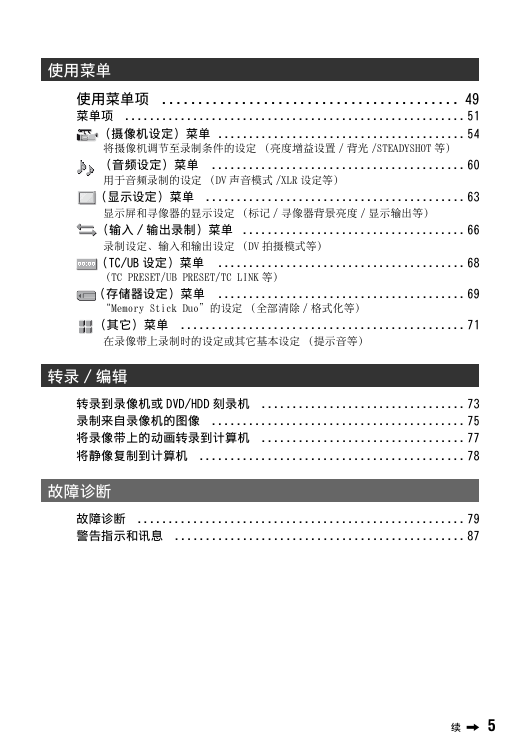

使用菜单使用菜单项 ......................................... 49 菜单项 ....................................................... 51 （摄像机设定）菜单 ........................................ 54 将摄像机调节至录制条件的设定（亮度增益设置 / 背光 /STEADYSHOT 等）（音频设定）菜单 ......................................... 60 用于音频录制的设定（DV 声音模式 /XLR 设定等）（显示设定）菜单 .......................................... 63 显示屏和寻像器的显示设定（标记 / 寻像器背景亮度 / 显示输出等）（输入 / 输出录制）菜单 .................................... 66 录制设定、输入和输出设定（DV 拍摄模式等）（TC/UB 设定）菜单 ........................................ 68 （TC PRESET/UB PRESET/TC LINK 等）（存储器设定）菜单 ........................................ 69 “Memory Stick Duo”的设定（全部清除 / 格式化等）（其它）菜单 .............................................. 71 在录像带上录制时的设定或其它基本设定（提示音等）转录 / 编辑转录到录像机或 DVD/HDD 刻录机 ................................. 73 录制来自录像机的图像 ......................................... 75 将录像带上的动画转录到计算机 ................................. 77 将静像复制到计算机 ........................................... 78 故障诊断故障诊断 ..................................................... 79 警告指示和讯息 ............................................... 87 续 , 5

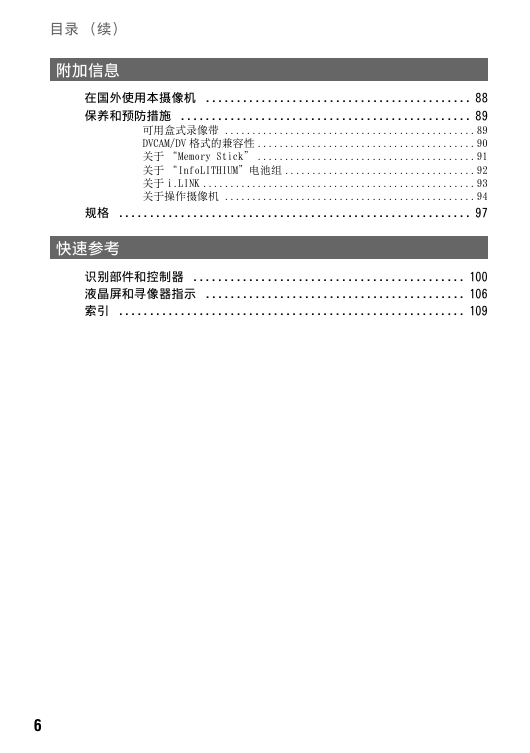

目录（续）附加信息在国外使用本摄像机 ........................................... 88 保养和预防措施 ............................................... 89 可用盒式录像带 .............................................. 89 DVCAM/DV 格式的兼容性 ........................................ 90 关于 “Memory Stick” ........................................ 91 关于 “InfoLITHIUM”电池组 ................................... 92 关于 i.LINK .................................................. 93 关于操作摄像机 .............................................. 94 规格 ......................................................... 97 快速参考识别部件和控制器 ............................................ 100 液晶屏和寻像器指示 .......................................... 106 索引 ........................................................ 109 6

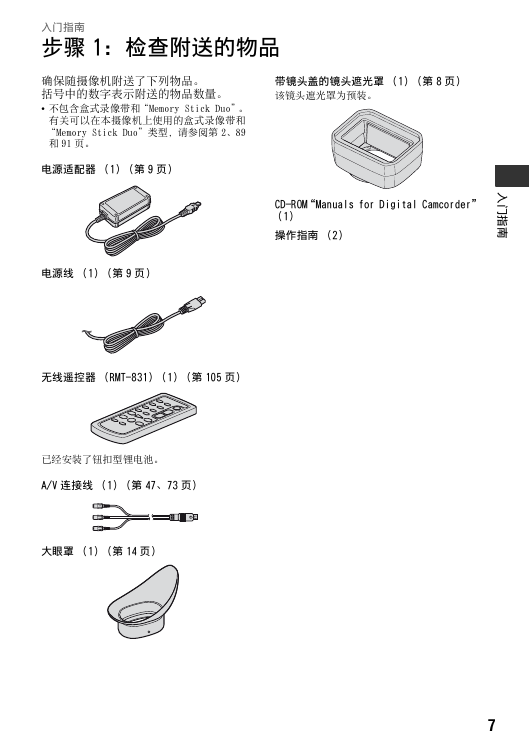

入门指南步骤 1：检查附送的物品确保随摄像机附送了下列物品。括号中的数字表示附送的物品数量。不包含盒式录像带和“Memory Stick Duo”。有关可以在本摄像机上使用的盒式录像带和 “Memory Stick Duo”类型，请参阅第 2、89 和 91 页。电源适配器（1）（第 9 页）带镜头盖的镜头遮光罩（1）（第 8 页）该镜头遮光罩为预装。 CD-ROM“Manuals for Digital Camcorder” （1）操作指南（2）入门指南电源线（1）（第 9 页）无线遥控器（RMT-831）（1）（第 105 页）已经安装了钮扣型锂电池。 A/V 连接线（1）（第 47、73 页）大眼罩（1）（第 14 页） 7

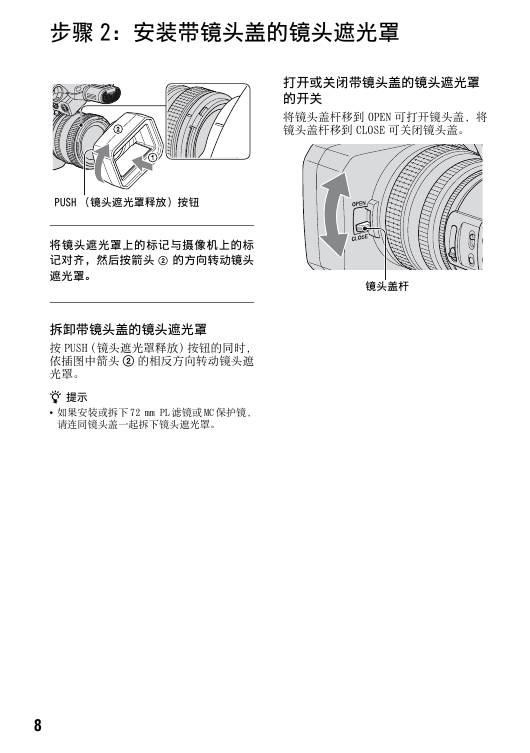

步骤 2：安装带镜头盖的镜头遮光罩打开或关闭带镜头盖的镜头遮光罩的开关将镜头盖杆移到 OPEN 可打开镜头盖，将镜头盖杆移到 CLOSE 可关闭镜头盖。 PUSH （镜头遮光罩释放）按钮将镜头遮光罩上的标记与摄像机上的标记对齐，然后按箭头 2 的方向转动镜头遮光罩。拆卸带镜头盖的镜头遮光罩按 PUSH（镜头遮光罩释放）按钮的同时，依插图中箭头 2 的相反方向转动镜头遮光罩。 z 提示如果安装或拆下 72 mm PL 滤镜或 MC 保护镜，请连同镜头盖一起拆下镜头遮光罩。镜头盖杆 8
