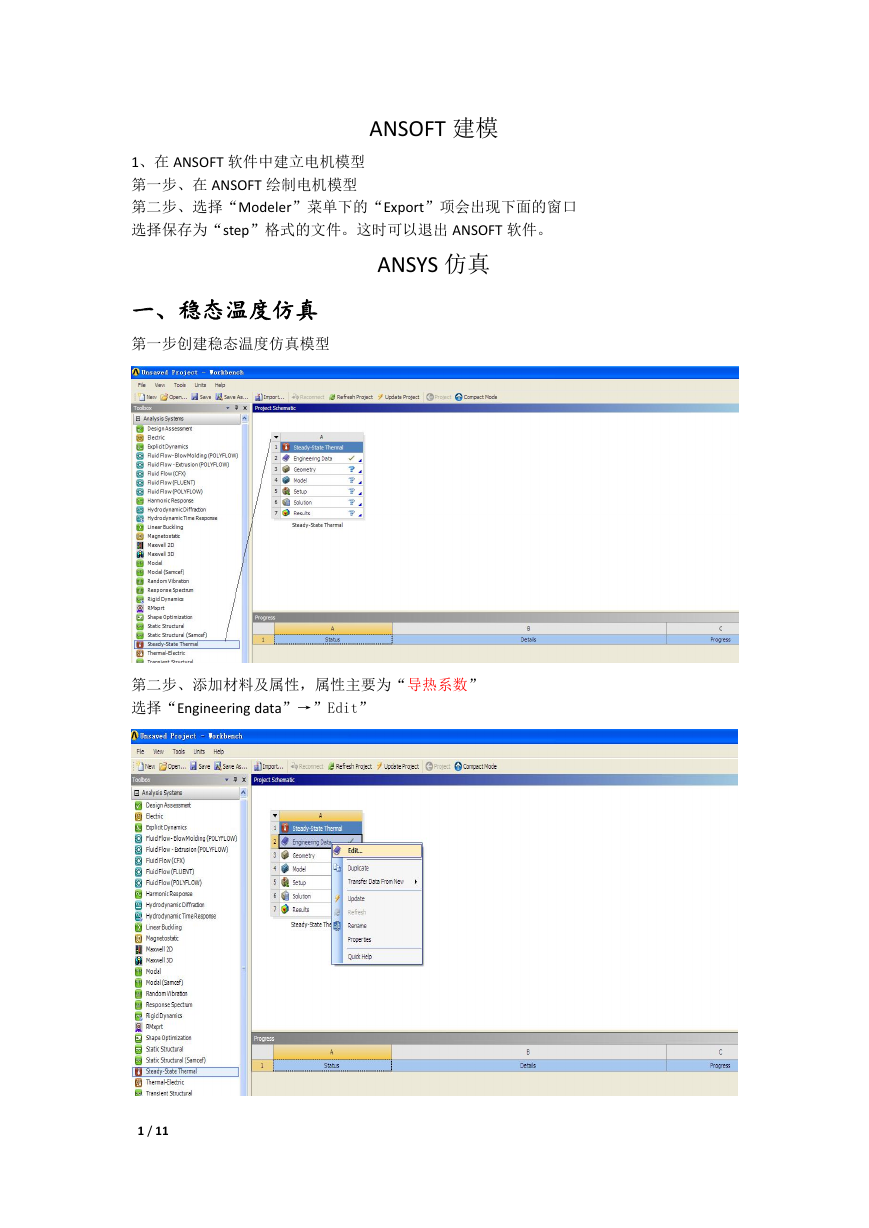

    ANSOFT 建模 1、在 ANSOFT 软件中建立电机模型 第一步、在 ANSOFT 绘制电机模型 第二步、选择“Modeler”菜单下的“Export”项会出现下面的窗口 选择保存为“step”格式的文件。这时可以退出 ANSOFT 软件。 ANSYS 仿真 一、稳态温度仿真 第一步创建稳态温度仿真模型 第二步、添加材料及属性，属性主要为“导热系数” 选择“Engineering data”→”Edit” 1 / 11

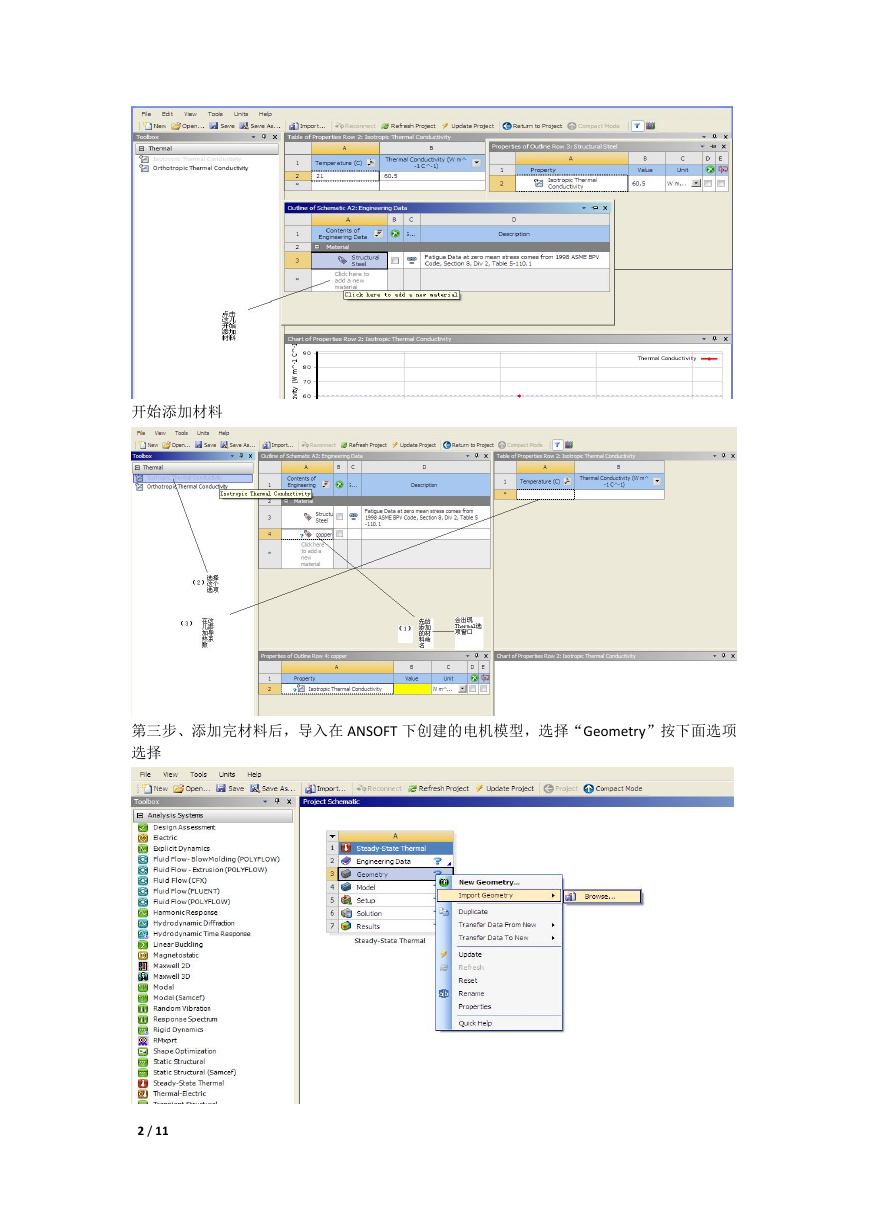

    开始添加材料 第三步、添加完材料后，导入在 ANSOFT 下创建的电机模型，选择“Geometry”按下面选项 选择 2 / 11

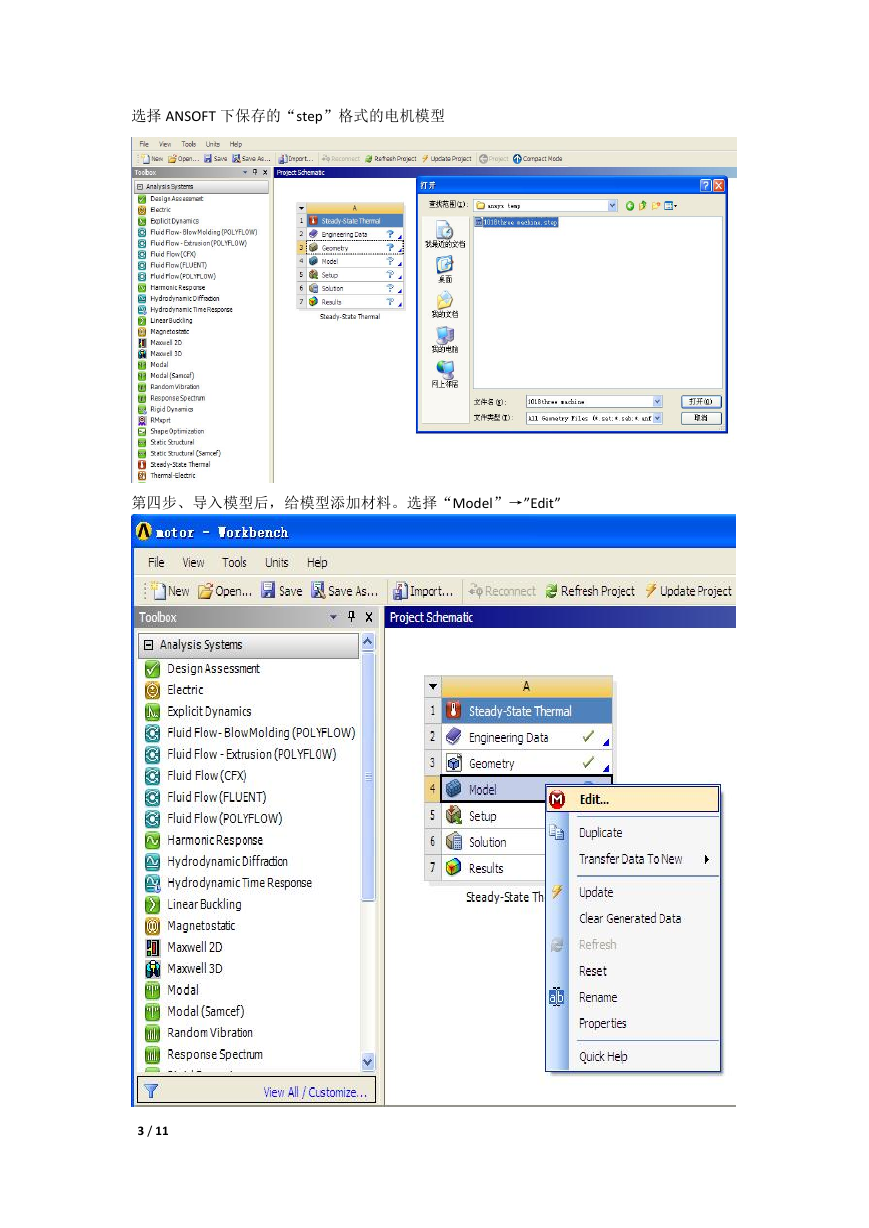

    选择 ANSOFT 下保存的“step”格式的电机模型 第四步、导入模型后，给模型添加材料。选择“Model”→”Edit” 3 / 11

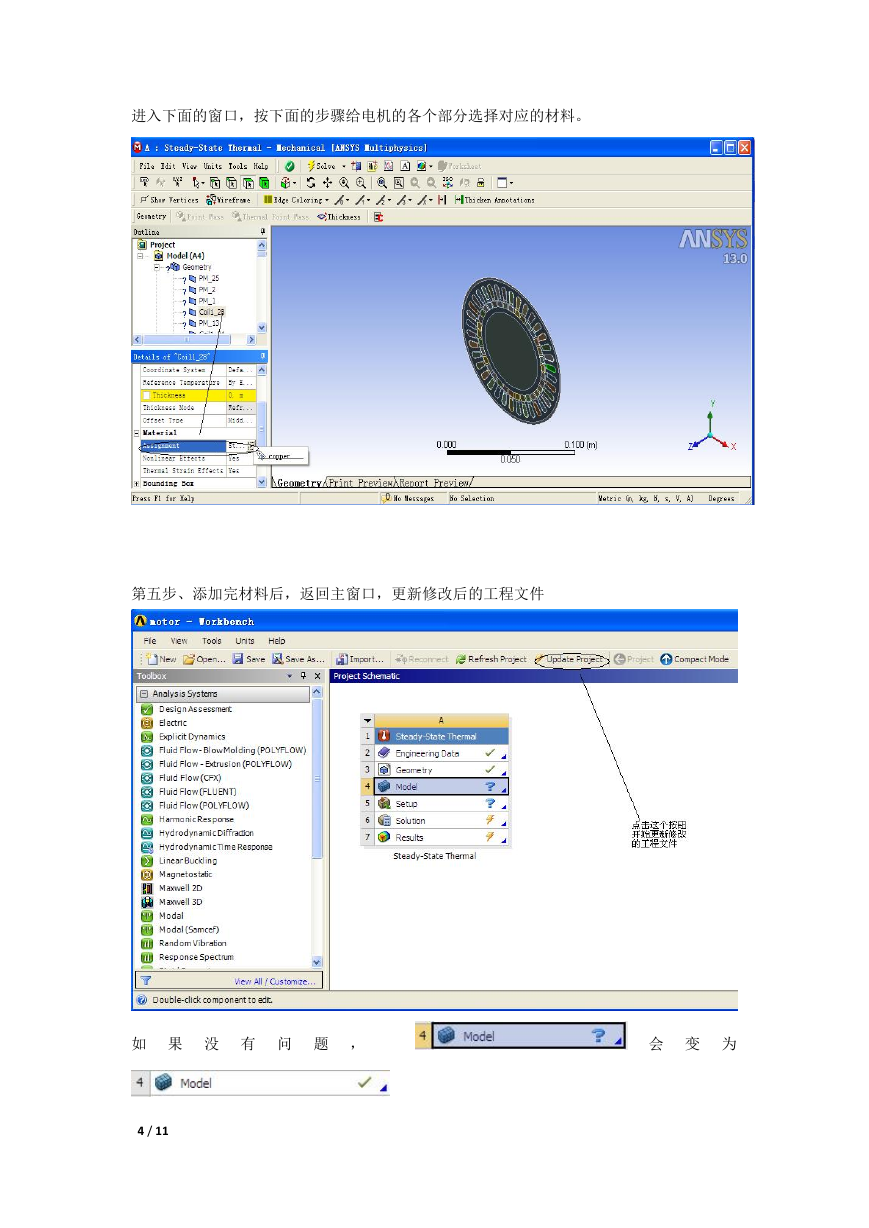

    进入下面的窗口，按下面的步骤给电机的各个部分选择对应的材料。 第五步、添加完材料后，返回主窗口，更新修改后的工程文件 如 果 没 有 问 题 ， 会 变 为 4 / 11

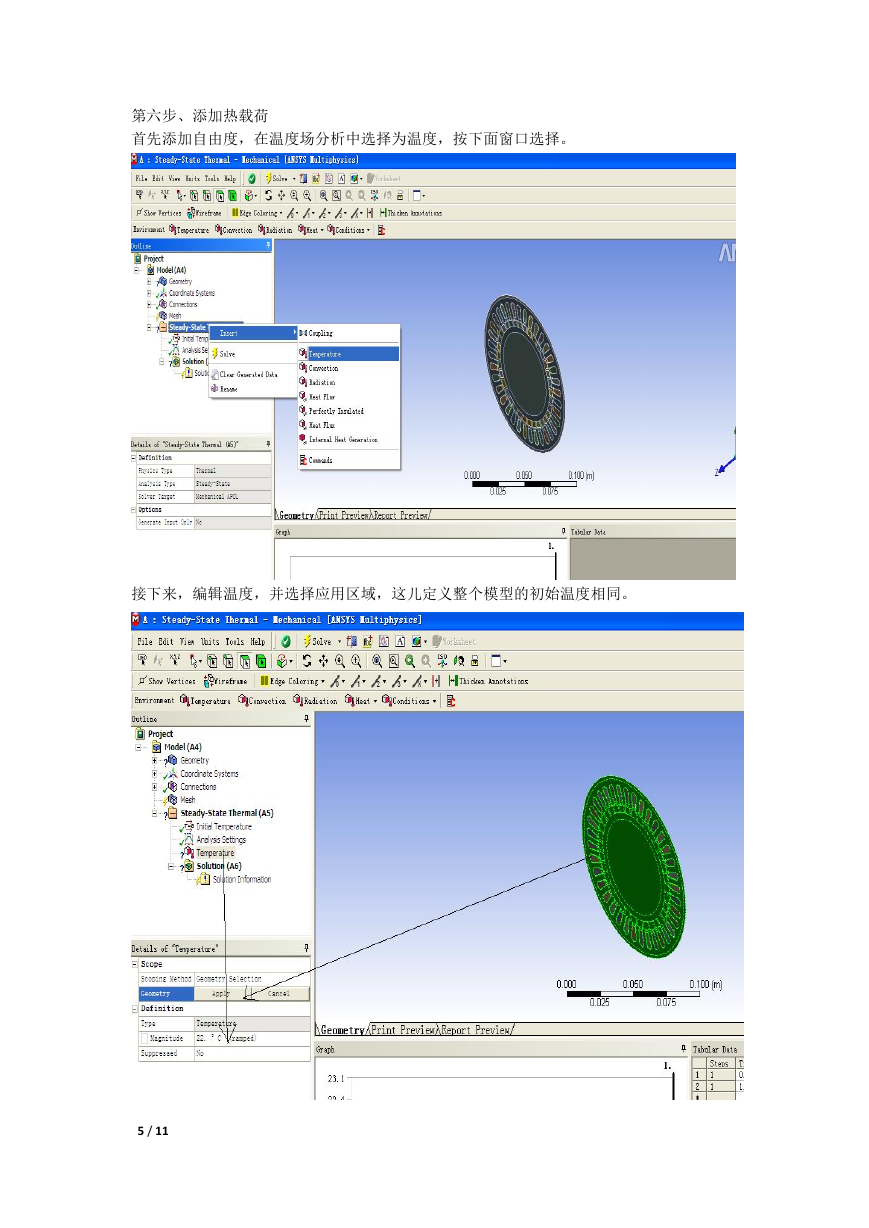

    第六步、添加热载荷 首先添加自由度，在温度场分析中选择为温度，按下面窗口选择。 接下来，编辑温度，并选择应用区域，这儿定义整个模型的初始温度相同。 5 / 11

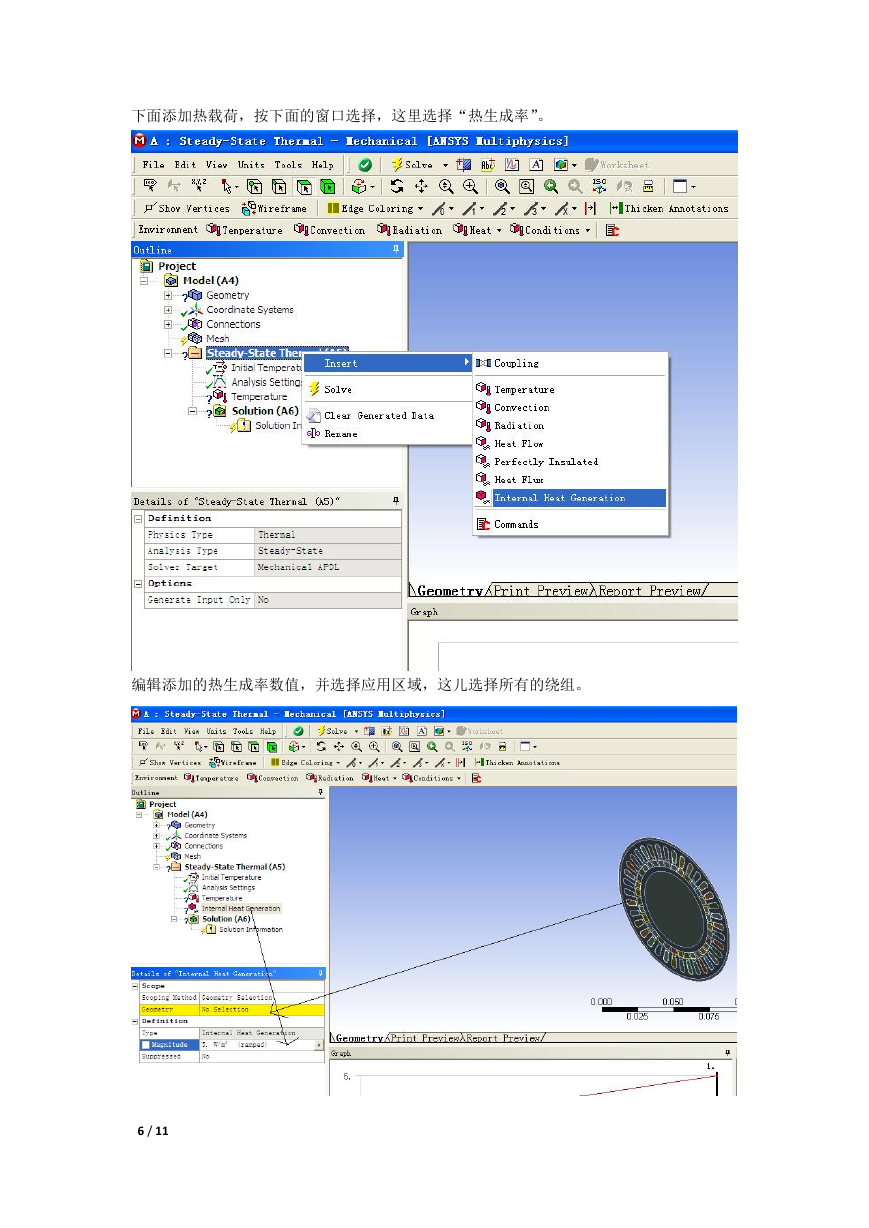

    下面添加热载荷，按下面的窗口选择，这里选择“热生成率”。 编辑添加的热生成率数值，并选择应用区域，这儿选择所有的绕组。 6 / 11

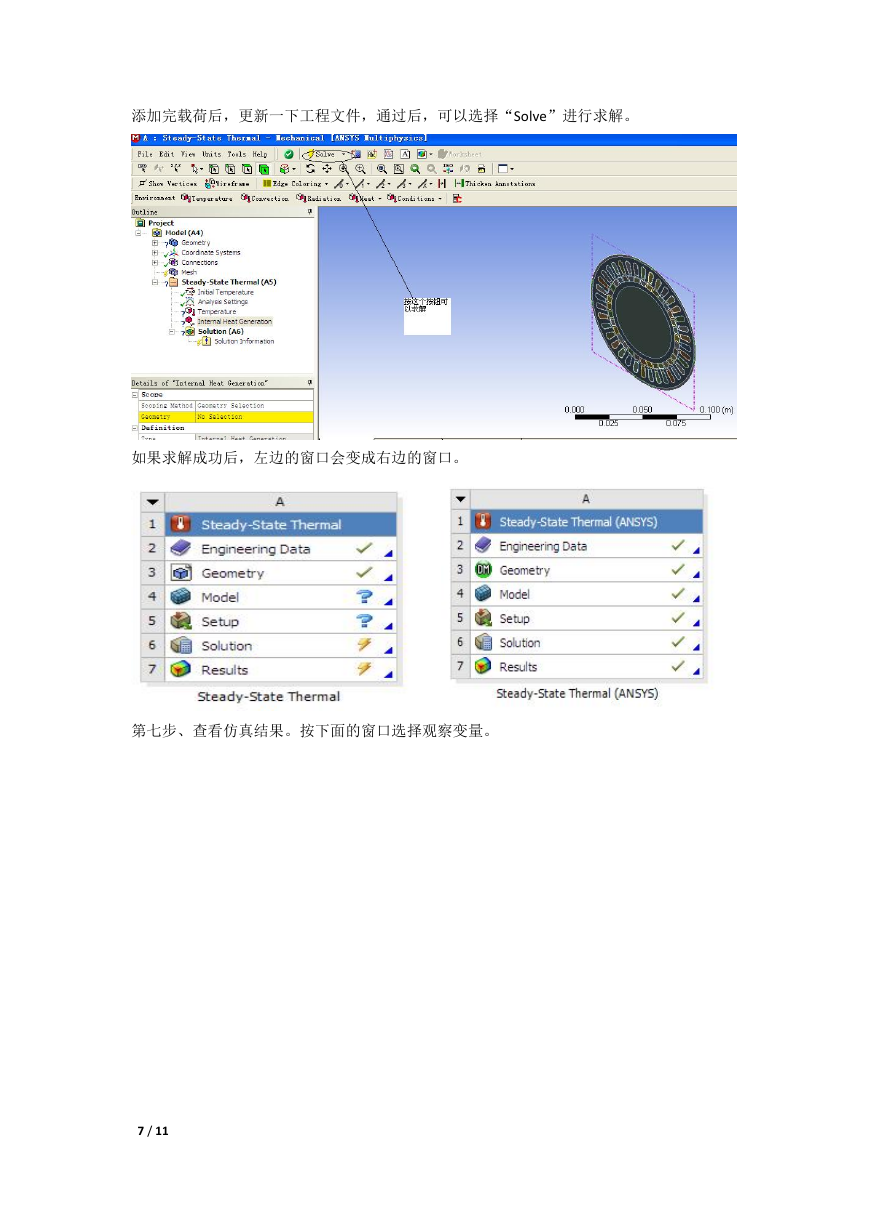

    添加完载荷后，更新一下工程文件，通过后，可以选择“Solve”进行求解。 如果求解成功后，左边的窗口会变成右边的窗口。 第七步、查看仿真结果。按下面的窗口选择观察变量。 7 / 11

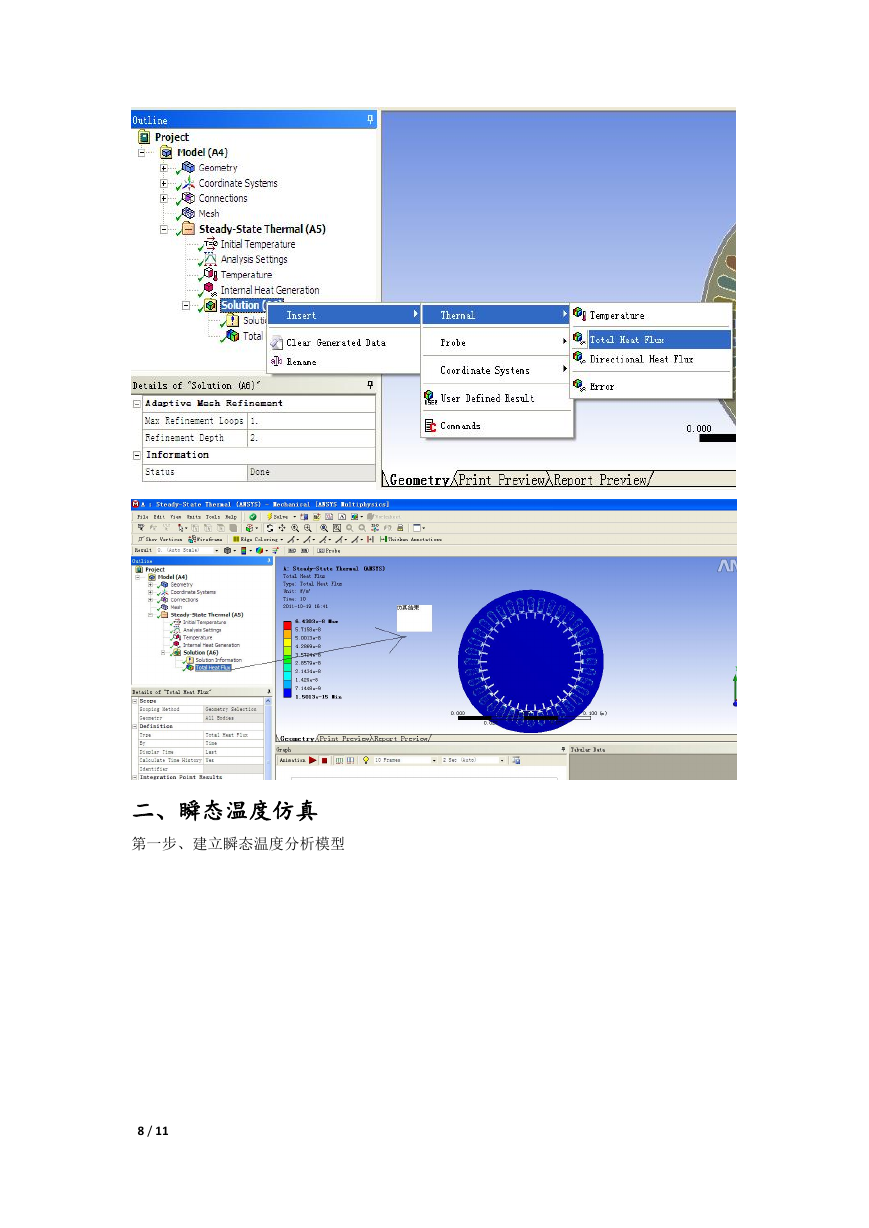

    二、瞬态温度仿真 第一步、建立瞬态温度分析模型 8 / 11
