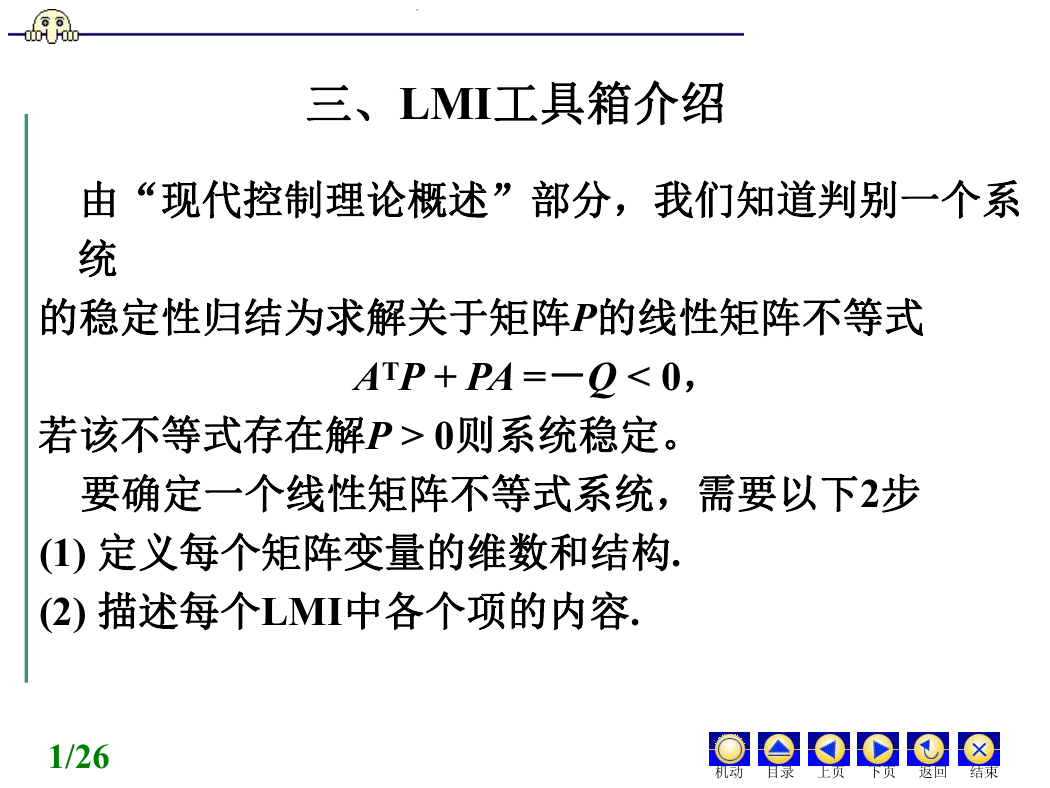

三、LMI工具箱介绍
由“现代控制理论概述”部分,我们知道判别一个系
统
的稳定性归结为求解关于矩阵P的线性矩阵不等式
ATP + PA =-Q < 0,
若该不等式存在解P > 0则系统稳定。
要确定一个线性矩阵不等式系统,需要以下2步
(1) 定义每个矩阵变量的维数和结构.
(2) 描述每个LMI中各个项的内容.
1/26
机动 目录 上页 下页 返回 结束

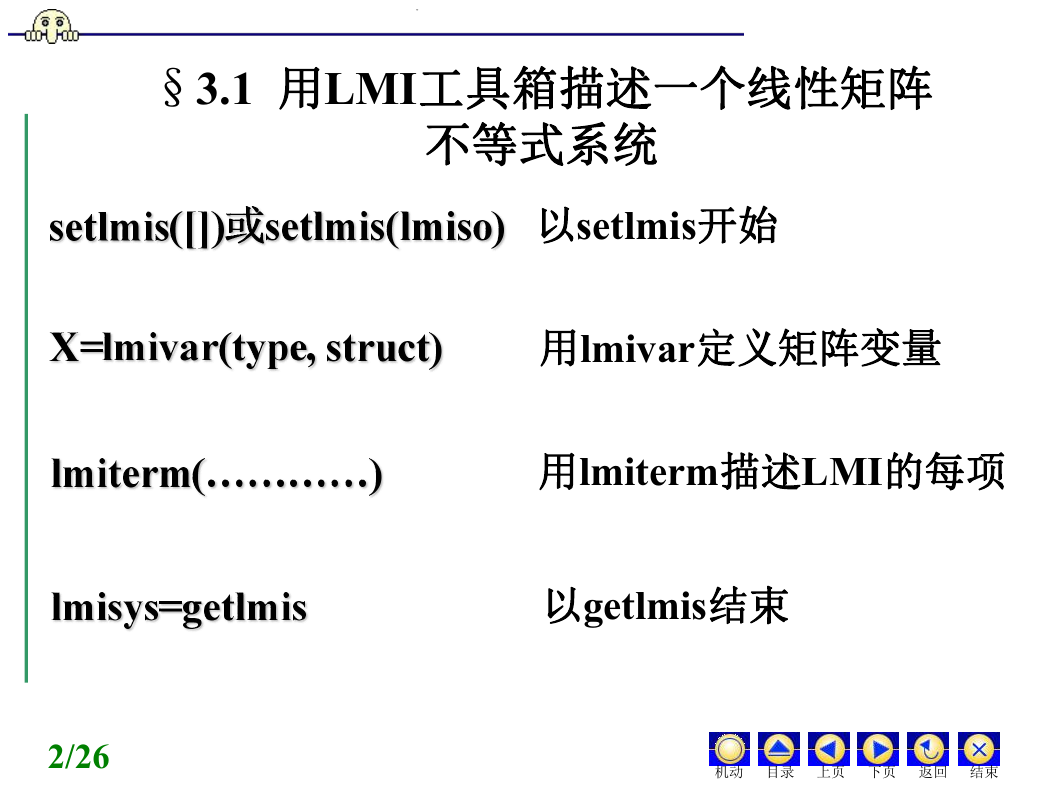

§3.1 用LMI工具箱描述一个线性矩阵
不等式系统
以setlmis开始
用lmivar定义矩阵变量
用lmiterm描述LMI的每项
以getlmis结束
2/26
机动 目录 上页 下页 返回 结束

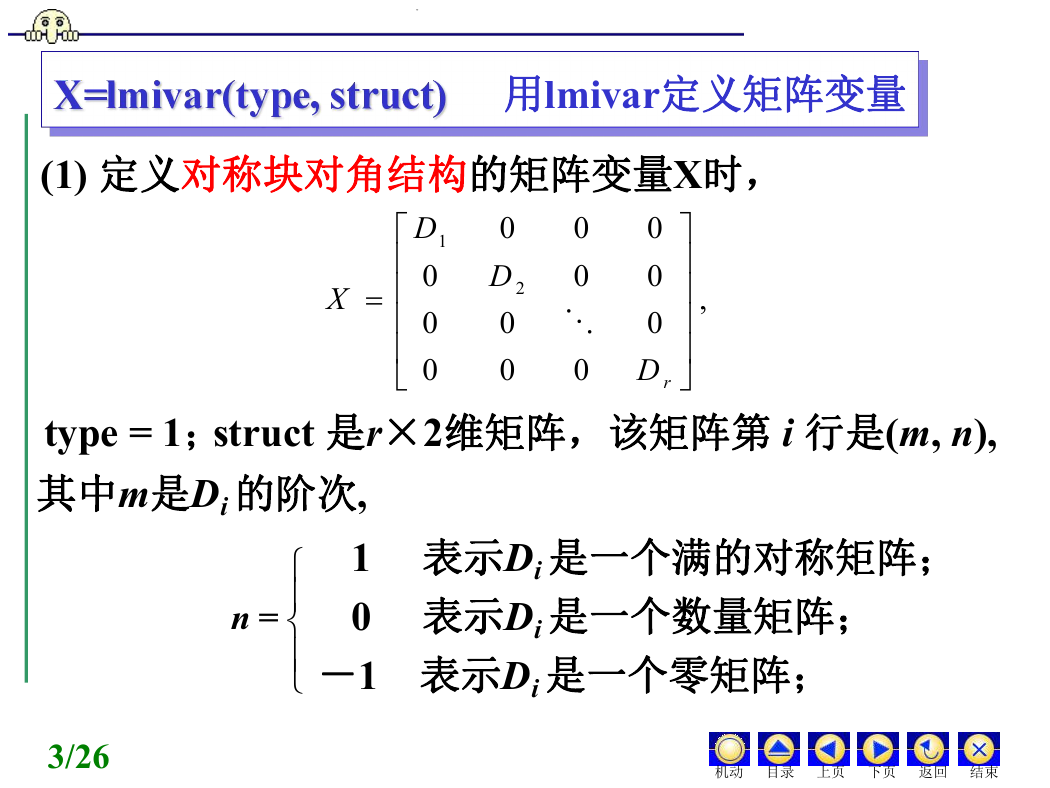

用lmivar定义矩阵变量
(1) 定义对称块对角结构的矩阵变量X时,
X
1
D
0
0
0
2
0
D
0
0
0
0
0
0
0
0
D
r
,
struct 是r×2维矩阵,该矩阵第 i 行是(m, n),
type = 1;
其中m是Di 的阶次,
1 表示Di 是一个满的对称矩阵;
0 表示Di 是一个数量矩阵;
n =
-1 表示Di 是一个零矩阵;
3/26
机动 目录 上页 下页 返回 结束

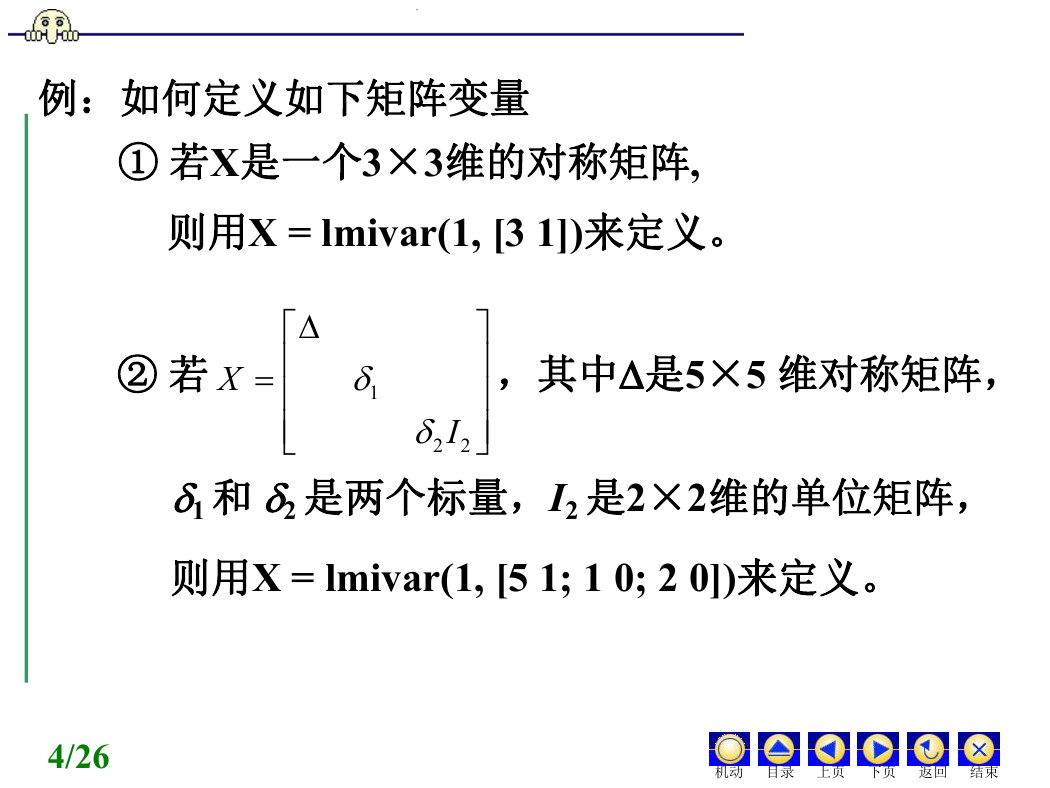

例:如何定义如下矩阵变量
① 若X是一个3×3维的对称矩阵,
则用X = lmivar(1, [3 1])来定义。
② 若
X
1
I
2 2
,其中是5×5 维对称矩阵,
1 和 2 是两个标量,I2 是2×2维的单位矩阵,
则用X = lmivar(1, [5 1; 1 0; 2 0])来定义。
4/26
机动 目录 上页 下页 返回 结束

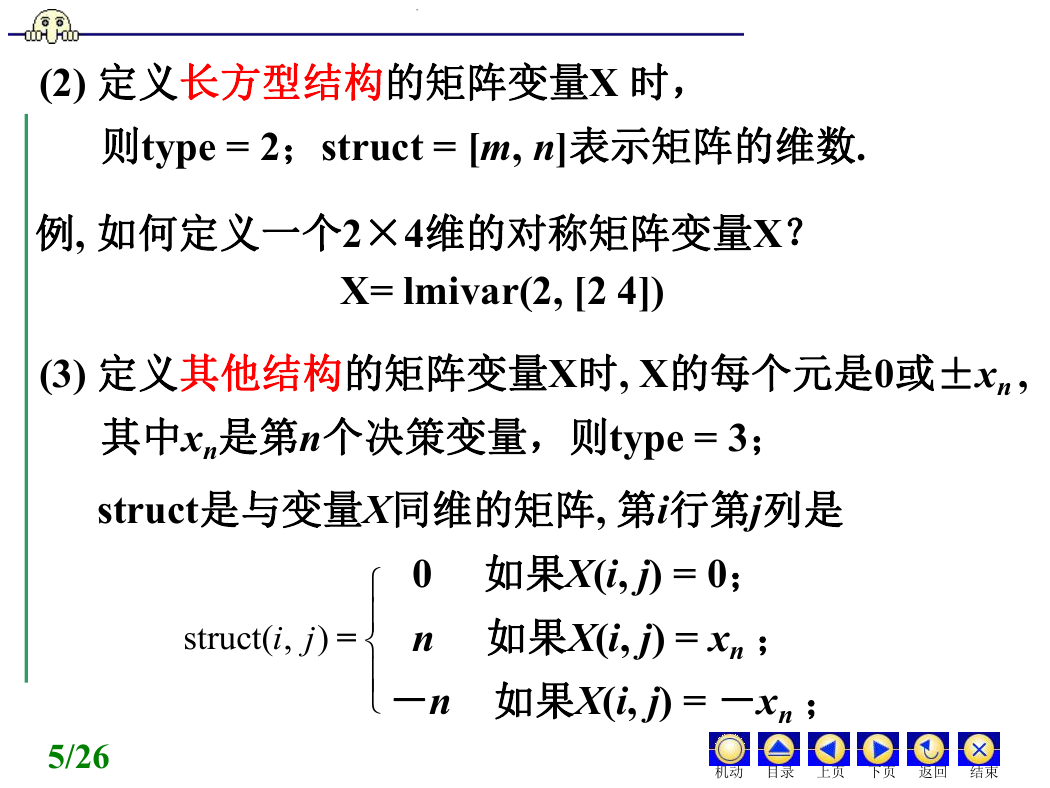

(2) 定义长方型结构的矩阵变量X 时,
则type = 2;struct = [m, n]表示矩阵的维数.
例, 如何定义一个2×4维的对称矩阵变量X?
X= lmivar(2, [2 4])
(3) 定义其他结构的矩阵变量X时, X的每个元是0或±xn ,
其中xn是第n个决策变量,则type = 3;
struct是与变量X同维的矩阵, 第i行第j列是
)
=
j
-n 如果X(i, j) = -xn ;
0 如果X(i, j) = 0;
n 如果X(i, j) = xn ;
struct( ,
i
5/26
机动 目录 上页 下页 返回 结束
以
T
T
B X
T
A X XA C SC XB
为例。
S
X
S
0
I
0
④
③
②
①
%1# LMI
⑤
lmiterm([1 1 1 X], 1, A, 's' )
lmiterm([1 1 1 S], C', C)
lmiterm([1 1 2 X], 1, B)
lmiterm([1 2 2 S], -1, 1)
%2# LMI
lmiterm([-2 1 1 X], 1, 1)
%3# LMI
lmiterm([-3 1 1 S], 1, 1)
lmiterm([3 1 1 0], 1])
6/26
①描述属于第几个不等式,
不等号的小边+,大边-.
②描述该项所在块的位置,
0块不描述;
对称的块只描述一次.
③描述该项是变量还是常数.
④变量的左系数、右系数.
⑤可选项, 只能是's' , 描述转置.
机动 目录 上页 下页 返回 结束

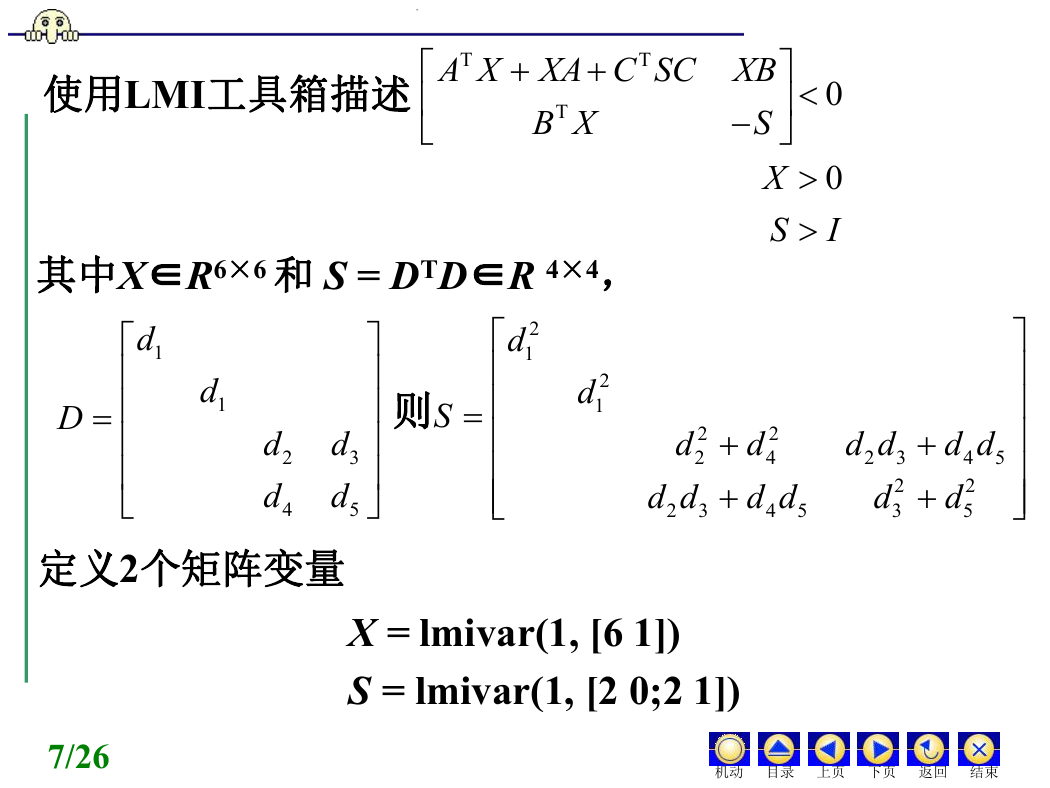

使用LMI工具箱描述
T
T
B X
T
A X XA C SC XB
S
X
S
0
0
I
其中X∈R6×6 和 S = DTD∈R 4×4,
d
1
d
1
D
2
d
d
d
d
定义2个矩阵变量
4
3
5
则
S
2
d
1
2
d
1
2
d
2
d d
2
3
2
d
4
d d
4
5
d d
2
3
2
d
3
5
d d
4
2
d
5
X = lmivar(1, [6 1])
S = lmivar(1, [2 0;2 1])
7/26
机动 目录 上页 下页 返回 结束

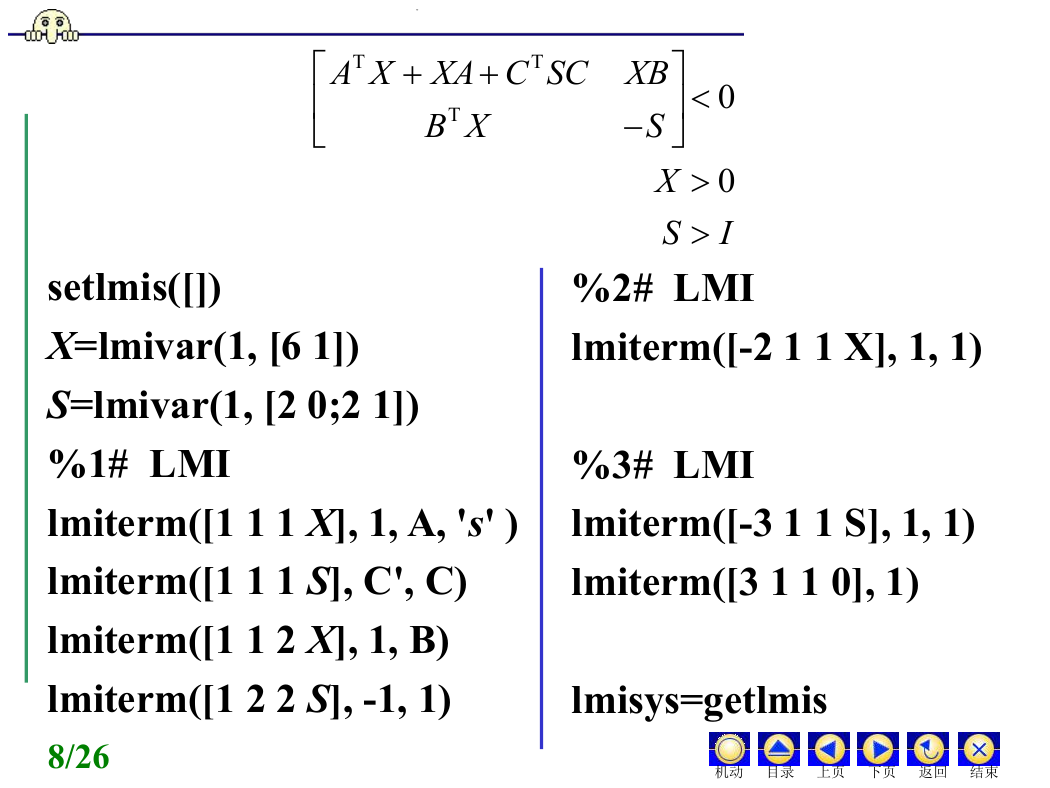

T
0
T
B X
T
A X XA C SC XB
S
X
S
setlmis([])
X=lmivar(1, [6 1])
S=lmivar(1, [2 0;2 1])
%1# LMI
lmiterm([1 1 1 X], 1, A, 's' )
lmiterm([1 1 1 S], C', C)
lmiterm([1 1 2 X], 1, B)
lmiterm([1 2 2 S], -1, 1)
8/26
0
I
%2# LMI
lmiterm([-2 1 1 X], 1, 1)
%3# LMI
lmiterm([-3 1 1 S], 1, 1)
lmiterm([3 1 1 0], 1)
lmisys=getlmis
