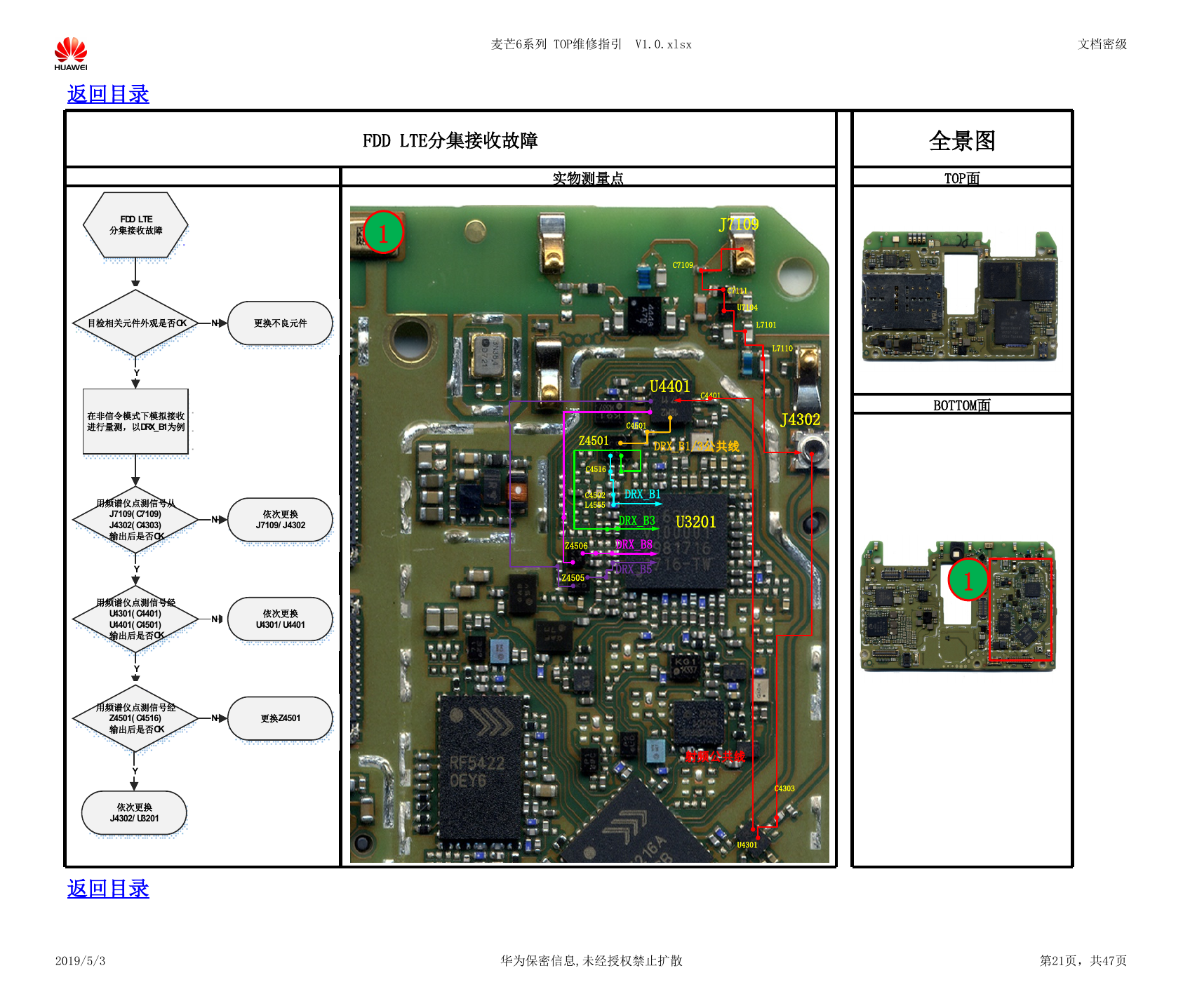

返回目录 麦芒6系列 TOP维修指引 V1.0.xlsx 文档密级 FDD LTE分集接收故障 实物测量点 1 J7109 C7109 C7111 U7104 L7101 L7110 全景图 TOP面 U4401 C4401 C4501 DRX_B1/3公共线 DRX_B1 DRX_B3 U3201 Z4501 C4516 C4502 L4555 Z4506 DRX_B8 Z4505 DRX_B5 J4302 BOTTOM面 1 射频公共线 C4303 U4301 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第21页，共47页 FDD LTE分集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以DRX_B1为例用频谱仪点测信号从J7109(C7109)J4302(C4303)输出后是否OKY依次更换J7109/J4302NN用频谱仪点测信号经U4301(C4401)U4401(C4501)输出后是否OKNY依次更换U4301/U4401Y用频谱仪点测信号经Z4501(C4516)输出后是否OK更换Z4501N依次更换J4302/U3201Y
