操作摄像机前请先阅读本手册

关于使用硬盘Handycam的注意事项

对象示例和解决办法

享受摄像机带来的乐趣

操作流程

“HOME”和“OPTION” -使用两种类型的菜单

入门指南

步骤1：检查附送项目

步骤2：对电池组充电

步骤3：打开电源，设定日期和时间

更改语言设定

步骤4：录制前进行设定调节

步骤5：选择媒体

录制/播放

轻松录制和播放（Easy Handycam操作）

录制

变焦

录制更具现场效果的声音（5.1声道环绕录制）

快速开始拍摄（QUICK ON）

动画录制过程中录制高质量静像（Dual Rec）

在黑暗场所录制（NightShot）

调节背光对象的曝光

以镜像模式录制

将快速动作录制成慢动作（平稳缓慢拍摄）

播放

通过精确定位搜索想要的场景（电影滚动索引）

通过人脸搜索想要的场景（人脸索引）

按照日期搜索想要的图像（日期索引）

使用回放放大

播放一系列静像（幻灯片显示）

在电视机上播放图像

保存图像

编辑

（其它）类别

删除图像

从动画中捕获静像

用摄像机将图像复制/拷贝到“Memory Stick PRO Duo”

分割动画

创建播放列表

复制到其它设备

打印录制的静像（PictBridge兼容打印机）

使用录制媒体

（管理媒体）类别

检查媒体信息

删除所有图像（格式化）

防止摄像机硬盘上的数据被恢复

修复图像数据库文件

自定义摄像机

您可以使用HOME MENU的（设定）类别执行的功能

使用 HOME MENU

（设定）类别项目列表

摄像机动画设定

（用于录制动画的项目）

摄像机照片设定

（用于录制静像的项目）

观看图像设定

（自定义显示的项目）

声音/显示设定

（调整声音和画面的项目）

输出设定

（连接其它设备时的项目）

时钟/语言设定

（设定时钟和语言的项目）

常规设定

（其它设定项目）

使用OPTION MENU启用功能

使用 OPTION MENU

OPTION MENU上的录制项目

OPTION MENU上的观看项目

OPTION MENU中设定的功能

故障排除

自检显示/警告指示

附加信息

海外使用本摄像机

摄像机硬盘和“Memory Stick PRO Duo”上的文件/文件夹结构

保养和预防措施

关于AVCHD格式

关于“Memory Stick”

关于“InfoLITHIUM”电池组

关于 x.v.Color

关于摄像机的操作

快速参考

识别部件和控制器

录制/播放过程中显示的指示

术语

索引

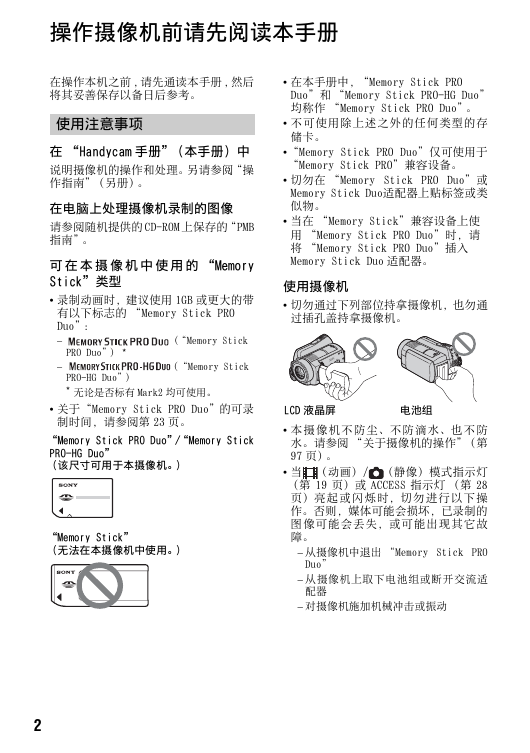

操作摄像机前请先阅读本手册在操作本机之前 , 请先通读本手册 , 然后将其妥善保存以备日后参考。使用注意事项在 “Handycam 手册”（本手册）中说明摄像机的操作和处理。另请参阅“操作指南”（另册）。在电脑上处理摄像机录制的图像请参阅随机提供的 CD-ROM 上保存的“PMB 指南”。可在本摄像机中使用的 “Memory Stick”类型 • 录制动画时，建议使用 1GB 或更大的带有以下标志的 “Memory Stick PRO Duo”： – （“Memory Stick PRO Duo”） * 在本手册中，“Memory Stick PRO Duo”和 “Memory Stick PRO-HG Duo” 均称作 “Memory Stick PRO Duo”。不可使用除上述之外的任何类型的存储卡。 “Memory Stick PRO Duo”仅可使用于 “Memory Stick PRO”兼容设备。切勿在 “Memory Stick PRO Duo”或 Memory Stick Duo适配器上贴标签或类似物。当在 “Memory Stick”兼容设备上使用 “Memory Stick PRO Duo”时，请将 “Memory Stick PRO Duo”插入 Memory Stick Duo 适配器。使用摄像机切勿通过下列部位持拿摄像机，也勿通过插孔盖持拿摄像机。 – (“Memory Stick PRO-HG Duo”） * 无论是否标有 Mark2 均可使用。关于“Memory Stick PRO Duo”的可录 LCD 液晶屏电池组制时间，请参阅第 23 页。 “Memory Stick PRO Duo”/“Memory Stick PRO-HG Duo” （该尺寸可用于本摄像机。） “Memory Stick” （无法在本摄像机中使用。）本摄像机不防尘、不防滴水、也不防水。请参阅 “关于摄像机的操作”（第 97 页）。当（动画）/ （静像）模式指示灯（第 19 页）或 ACCESS 指示灯（第 28 页）亮起或闪烁时，切勿进行以下操作。否则，媒体可能会损坏，已录制的图像可能会丢失，或可能出现其它故障。 – 从摄像机中退出 “Memory Stick PRO Duo” – 从摄像机上取下电池组或断开交流适配器 – 对摄像机施加机械冲击或振动 2

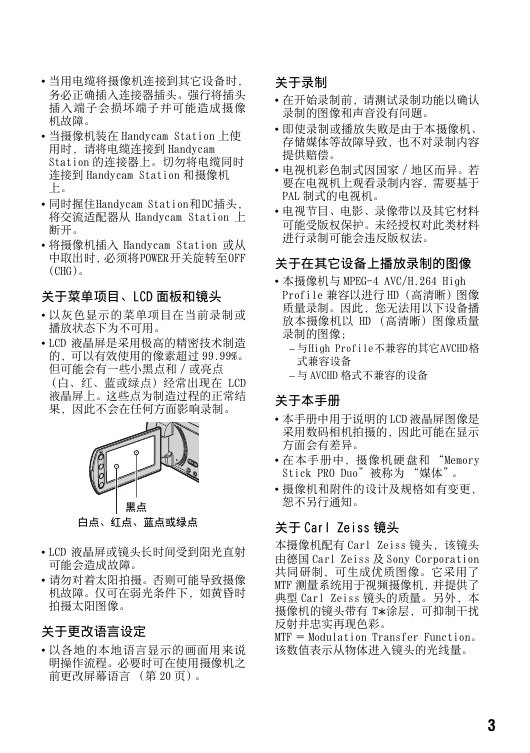

当用电缆将摄像机连接到其它设备时，务必正确插入连接器插头。强行将插头插入端子会损坏端子并可能造成摄像机故障。当摄像机装在 Handycam Station 上使用时，请将电缆连接到 Handycam Station 的连接器上。切勿将电缆同时连接到 Handycam Station 和摄像机上。同时握住Handycam Station和DC插头，将交流适配器从 Handycam Station 上断开。将摄像机插入 Handycam Station 或从中取出时，必须将POWER开关旋转至OFF (CHG)。关于菜单项目、LCD 面板和镜头以灰色显示的菜单项目在当前录制或播放状态下为不可用。 LCD 液晶屏是采用极高的精密技术制造的，可以有效使用的像素超过 99.99%。但可能会有一些小黑点和 / 或亮点（白、红、蓝或绿点）经常出现在 LCD 液晶屏上。这些点为制造过程的正常结果，因此不会在任何方面影响录制。黑点白点、红点、蓝点或绿点 LCD 液晶屏或镜头长时间受到阳光直射可能会造成故障。请勿对着太阳拍摄。否则可能导致摄像机故障。仅可在弱光条件下，如黄昏时拍摄太阳图像。关于更改语言设定以各地的本地语言显示的画面用来说明操作流程。必要时可在使用摄像机之前更改屏幕语言（第 20 页）。关于录制在开始录制前，请测试录制功能以确认录制的图像和声音没有问题。即使录制或播放失败是由于本摄像机、存储媒体等故障导致，也不对录制内容提供赔偿。电视机彩色制式因国家 / 地区而异。若要在电视机上观看录制内容，需要基于 PAL 制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权对此类材料进行录制可能会违反版权法。关于在其它设备上播放录制的图像本摄像机与 MPEG-4 AVC/H.264 High Profile 兼容以进行 HD（高清晰）图像质量录制。因此，您无法用以下设备播放本摄像机以 HD （高清晰）图像质量录制的图像； – 与High Profile不兼容的其它AVCHD格式兼容设备 – 与 AVCHD 格式不兼容的设备关于本手册本手册中用于说明的 LCD 液晶屏图像是采用数码相机拍摄的，因此可能在显示方面会有差异。在本手册中，摄像机硬盘和 “Memory Stick PRO Duo”被称为 “媒体”。摄像机和附件的设计及规格如有变更，恕不另行通知。关于 Carl Zeiss 镜头本摄像机配有 Carl Zeiss 镜头，该镜头由德国 Carl Zeiss 及 Sony Corporation 共同研制，可生成优质图像。它采用了 MTF 测量系统用于视频摄像机，并提供了典型 Carl Zeiss 镜头的质量。另外，本摄像机的镜头带有 T 涂层，可抑制干扰反射并忠实再现色彩。 MTF ＝ Modulation Transfer Function。该数值表示从物体进入镜头的光线量。 3

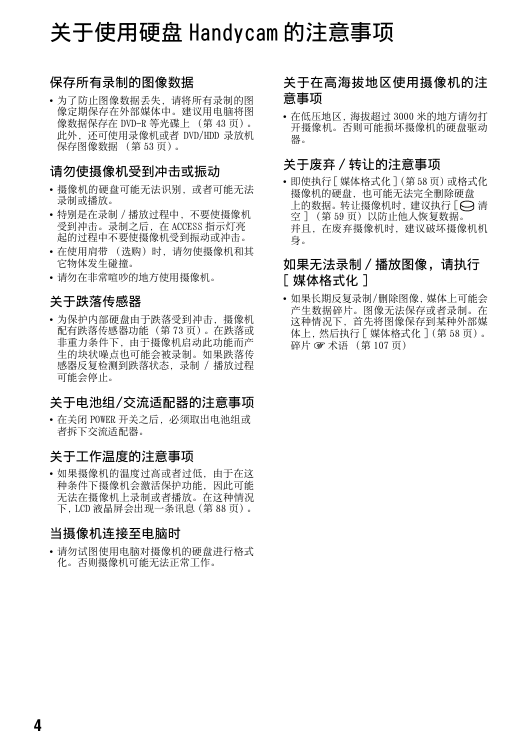

关于使用硬盘 Handycam 的注意事项关于在高海拔地区使用摄像机的注意事项在低压地区，海拔超过 3000 米的地方请勿打开摄像机。否则可能损坏摄像机的硬盘驱动器。关于废弃 / 转让的注意事项即使执行 [ 媒体格式化 ]（第 58 页）或格式化摄像机的硬盘，也可能无法完全删除硬盘上的数据。转让摄像机时，建议执行 [ 清空 ] （第 59 页）以防止他人恢复数据。并且，在废弃摄像机时，建议破坏摄像机机身。如果无法录制 / 播放图像，请执行 [ 媒体格式化 ] 如果长期反复录制/删除图像，媒体上可能会产生数据碎片。图像无法保存或者录制。在这种情况下，首先将图像保存到某种外部媒体上，然后执行 [ 媒体格式化 ]（第 58 页）。碎片 1 术语（第 107 页）保存所有录制的图像数据为了防止图像数据丢失，请将所有录制的图像定期保存在外部媒体中。建议用电脑将图像数据保存在 DVD-R 等光碟上（第 43 页）。此外，还可使用录像机或者 DVD/HDD 录放机保存图像数据（第 53 页）。请勿使摄像机受到冲击或振动摄像机的硬盘可能无法识别，或者可能无法录制或播放。特别是在录制 / 播放过程中，不要使摄像机受到冲击。录制之后，在 ACCESS 指示灯亮起的过程中不要使摄像机受到振动或冲击。在使用肩带（选购）时，请勿使摄像机和其它物体发生碰撞。请勿在非常喧吵的地方使用摄像机。关于跌落传感器为保护内部硬盘由于跌落受到冲击，摄像机配有跌落传感器功能（第 73 页）。在跌落或非重力条件下，由于摄像机启动此功能而产生的块状噪点也可能会被录制。如果跌落传感器反复检测到跌落状态，录制 / 播放过程可能会停止。关于电池组/交流适配器的注意事项在关闭 POWER 开关之后，必须取出电池组或者拆下交流适配器。关于工作温度的注意事项如果摄像机的温度过高或者过低，由于在这种条件下摄像机会激活保护功能，因此可能无法在摄像机上录制或者播放。在这种情况下，LCD 液晶屏会出现一条讯息（第 88 页）。当摄像机连接至电脑时请勿试图使用电脑对摄像机的硬盘进行格式化。否则摄像机可能无法正常工作。 4

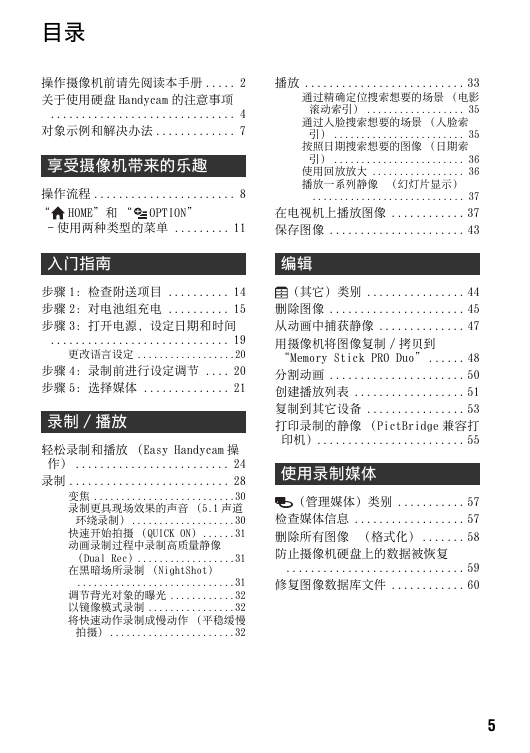

目录操作摄像机前请先阅读本手册 ..... 2 关于使用硬盘 Handycam 的注意事项 .............................. 4 对象示例和解决办法 ............. 7 享受摄像机带来的乐趣操作流程 ....................... 8 “ HOME”和 “ OPTION” - 使用两种类型的菜单 ......... 11 播放 .......................... 33 通过精确定位搜索想要的场景（电影滚动索引） .................. 35 通过人脸搜索想要的场景（人脸索引） ........................ 35 按照日期搜索想要的图像（日期索引） ........................ 36 使用回放放大 ................. 36 播放一系列静像（幻灯片显示） ............................ 37 在电视机上播放图像 ............ 37 保存图像 ...................... 43 入门指南编辑步骤 1：检查附送项目 .......... 14 步骤 2：对电池组充电 .......... 15 步骤 3：打开电源，设定日期和时间 ............................. 19 更改语言设定 ..................20 步骤 4：录制前进行设定调节 .... 20 步骤 5：选择媒体 .............. 21 录制 / 播放轻松录制和播放（Easy Handycam 操作） ......................... 24 录制 .......................... 28 变焦 ..........................30 录制更具现场效果的声音（5.1 声道环绕录制）...................30 快速开始拍摄（QUICK ON）......31 动画录制过程中录制高质量静像（Dual Rec）..................31 在黑暗场所录制（NightShot） .............................31 调节背光对象的曝光 ............32 以镜像模式录制 ................32 将快速动作录制成慢动作（平稳缓慢拍摄）.......................32 （其它）类别 ................ 44 删除图像 ...................... 45 从动画中捕获静像 .............. 47 用摄像机将图像复制 / 拷贝到 “Memory Stick PRO Duo”...... 48 分割动画 ...................... 50 创建播放列表 .................. 51 复制到其它设备 ................ 53 打印录制的静像（PictBridge 兼容打印机）........................ 55 使用录制媒体（管理媒体）类别 ........... 57 检查媒体信息 .................. 57 删除所有图像（格式化）....... 58 防止摄像机硬盘上的数据被恢复 ............................. 59 修复图像数据库文件 ............ 60 5

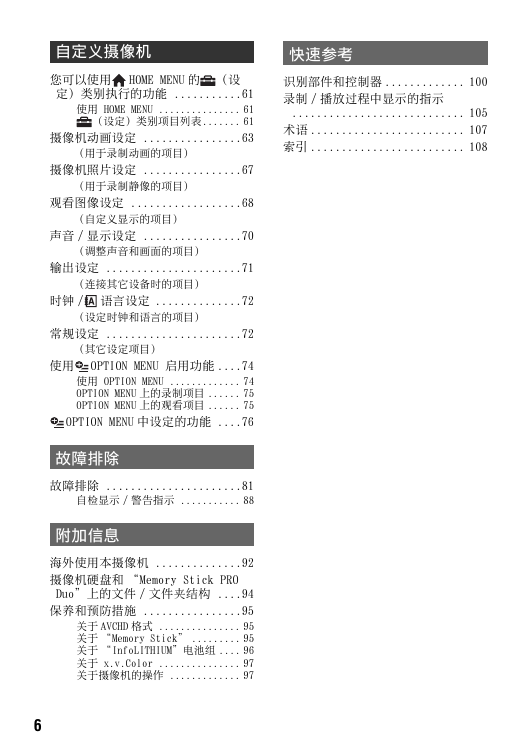

自定义摄像机快速参考识别部件和控制器 ............. 100 录制 / 播放过程中显示的指示 ............................ 105 术语 ......................... 107 索引 ......................... 108 您可以使用 HOME MENU 的（设定）类别执行的功能 ...........61 使用 HOME MENU ............... 61 （设定）类别项目列表....... 61 摄像机动画设定 ................63 （用于录制动画的项目）摄像机照片设定 ................67 （用于录制静像的项目）观看图像设定 ..................68 （自定义显示的项目）声音 / 显示设定 ................70 （调整声音和画面的项目）输出设定 ......................71 （连接其它设备时的项目）时钟 / 语言设定 ..............72 （设定时钟和语言的项目）常规设定 ......................72 （其它设定项目）使用 OPTION MENU 启用功能 ....74 使用 OPTION MENU ............. 74 OPTION MENU 上的录制项目 ...... 75 OPTION MENU 上的观看项目 ...... 75 OPTION MENU 中设定的功能 ....76 故障排除故障排除 ......................81 自检显示 / 警告指示 ........... 88 附加信息海外使用本摄像机 ..............92 摄像机硬盘和 “Memory Stick PRO Duo”上的文件 / 文件夹结构 ....94 保养和预防措施 ................95 关于 AVCHD 格式 ............... 95 关于 “Memory Stick” ......... 95 关于 “InfoLITHIUM”电池组 .... 96 关于 x.v.Color ............... 97 关于摄像机的操作 ............. 97 6

对象示例和解决办法查看高尔夫挥击动作拍出精彩的滑雪场或海滩照片 B 平稳缓慢拍摄 ............ 32 B 背光..................... 32 B 海滩..................... 78 B 雪景..................... 78 录制动画时捕捉静像舞台上聚光灯下的儿童 B Dual Rec ................ 31 B 聚光灯................... 78 花卉特写缤纷的烟火 B 人像 .................... 78 B 对焦 .................... 76 B 特写 .................... 76 B 烟火..................... 77 B 对焦..................... 76 对焦于画面左侧的狗朦胧光线中熟睡的儿童 B 对焦 .................... 76 B 定点对焦 ................ 76 B NightShot................ 31 B COLOR SLOW SHTR.......... 79 7

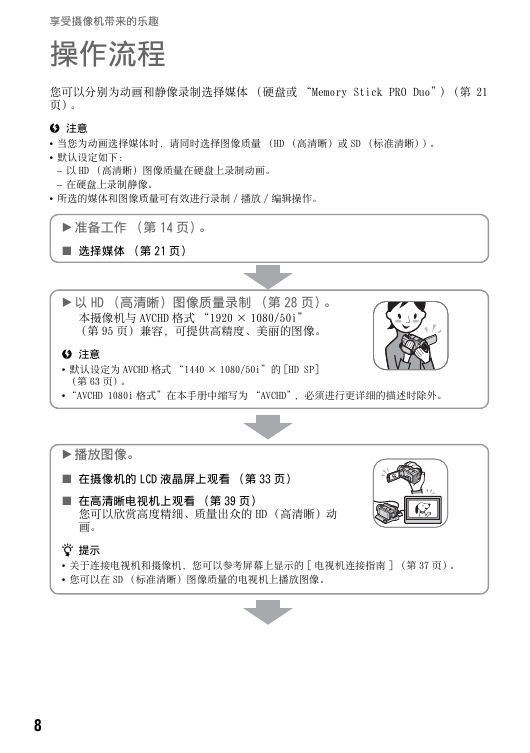

享受摄像机带来的乐趣操作流程您可以分别为动画和静像录制选择媒体（硬盘或 “Memory Stick PRO Duo”）（第 21 页）。 b 注意当您为动画选择媒体时，请同时选择图像质量（HD （高清晰）或 SD （标准清晰））。默认设定如下： – 以 HD （高清晰）图像质量在硬盘上录制动画。 – 在硬盘上录制静像。所选的媒体和图像质量可有效进行录制 / 播放 / 编辑操作。 B 准备工作（第 14 页）。 x 选择媒体（第 21 页） B 以 HD （高清晰）图像质量录制（第 28 页）。本摄像机与 AVCHD 格式 “1920 × 1080/50i” （第 95 页）兼容，可提供高精度、美丽的图像。 b 注意默认设定为 AVCHD 格式 “1440 × 1080/50i”的 [HD SP] （第 63 页）。 “AVCHD 1080i 格式”在本手册中缩写为 “AVCHD”，必须进行更详细的描述时除外。 B 播放图像。 x 在摄像机的 LCD 液晶屏上观看（第 33 页） x 在高清晰电视机上观看（第 39 页）您可以欣赏高度精细、质量出众的 HD （高清晰）动画。 z 提示关于连接电视机和摄像机，您可以参考屏幕上显示的 [ 电视机连接指南 ] （第 37 页）。您可以在 SD （标准清晰）图像质量的电视机上播放图像。 8
