大型企业信息化建设方案.doc

发布时间：2022-06-18 发布人：admin 分类：说明书 资料大小：0.43M 资料格式：doc 举报 版权申诉
第1页 / 共34页
第2页 / 共34页
第3页 / 共34页
第4页 / 共34页
第5页 / 共34页
第6页 / 共34页
第7页 / 共34页
第8页 / 共34页
资料共34页，剩余部分请下载后查看
    7.2安全框架
    7.3安全方案的制订
    7.4网络平台安全方案
    7.4.1网络系统方案功能要点
    7.4.2网络平台安全措施
    7.4.2.1局域网的安全措施
    7.4.2.2广域网安全措施
    7.4.2.3互连网的安全措施
    7.4.2.4防病毒的安全措施
    7.4.2.5 防黑客的安全措施
    7.5系统平台安全方案
    7.5.1操作系统安全方案
    7.6数据库管理系统的安全方案
    7.6.1数据库系统基本安全框架
    7.6.2数据库加密
    7.6.3数据库安全措施
    7.7应用平台安全方案
    7.8物理环境安全方案
    7.9安全管理制度
    7.9.1安全管理的原则
    7.9.2制定有效的管理制度
    7.9.3设置安全管理岗位
    大型企业网建网设计与实现 一、 引言： 在网络技术不断发展的今天，大型企业网络建设面临多种网络 技术的选择。选择怎样的网络技术来满足企业未来发展的需要，是摆在各大企业 面前的一个课题。虽然网络技术在飞速发展，但企业网络建设有其内在规律，把 握这些内在的规律，将有助于指导大型企业的网络建设。 本文定义的大型企业网络是跨地域和有层次的网络。企业的网络层次和行政 结构相对应，网络层次在二层或三层以上，网络连接可能是跨地市、跨省的，也 可能是全国范围的。例如，银行、国税系统，民航、铁路、政府办公系统等都是 跨地域，多层次系统，在网络建设上都有其共同的特点。从总体上说，企业网络 涉及到系统软件平台、硬件平台，布线系统，局域网建设，广域网建设，应用软 件（包括业务应用和 WWW 服务等）、网络安全，网络管理等方方面面。 本文从大型企业网络设计的角度介绍大型企业网络的设计和实现方法。 一、 企业网络建设过程的几个阶段 企业网络建设总体上分为设计阶段、实施阶段和网络管理维护 阶段。从网络设计的角度来讲，分为应用驱动法和基础设施法。应用驱动法是采 用根据应用需求，从工作组网络、楼宇网络、园区网络到广域网络的由近到远的 设计方法。基础设施法是根据基本的网络规划，采用从广域网络、园区网络到楼 宇网络的由远及近的设计方法。 企业网络建设过程分为如下几个阶段： 1、需求分析阶段。 通常大型企业在网络建设中已有部分的网络环境，这些网络环 境能满足当时网络应用的需要。但网络可能是一个个孤立的小岛，只能在局部范 围内实现网络应用及资源共享，企业网络没有形成一个整体。企业网络规划时， 要考虑网络建设的整体性，既要保护原有的投资，又要在网络技术的选型上有前 瞻性。网络需求分析主要是根据企业业务发展需求和企业信息技术应用需求，提 出企业网络建设的总体目标和关键技术指标。 企业网络需求分析包含如下几方面：  网络标准和协议要求。  全网络信息点分布需求，包括局域网布线结构要求，广域网传输介质 要求。  网络层次划分及网络拓扑结构要求。  结合应用的网络设备处理能力和带宽要求。  局域网和广域网要求。  Internet 接入，外网接入，防火墙技术要求。  企业网络应用要求。  网络设备选型要求。  网络应用和网络技术的关系（如多媒体、IP 话音和网络结构的要求）。  网络可靠性、扩展性和安全性要求。  网络管理要求。 技术论文。 1
    2、网络规划阶段。 企业网络规划是从企业网络需求分析到企业网逻辑设计中间必经阶段，主 要根据企业网络需求分析得出分离的、外在的技术指标（如用户数、桌面微机的 站点数、最大响应时间要求等等）。运用企业网络本身内在的规律和关联算法， 得出整个企业网络内在的技术框架和技术指标（如桌面带宽要求、主干带宽要求、 服务器处理性能要求等等）。 3、网络逻辑设计阶段。 网络逻辑设计阶段主要根据企业网络需求分析结果，根据企业网络规划的内 在技术指标，按照计算机网络设计的经验和方法，在现有的可行的网络技术范围 内，设计企业网络的连接结构、协议结构以及每个网络的功能结构。 企业网络设计主要确定网络的连接结构，网络节点的类型、 功能和容量。 网络传输链路的类型和容量，以及网络安全控制结构和网络管理结构。 4、 网络物理设计阶段。 网络物理设计主要确定实施网络逻辑设计方案的厂家产品的类型、数量和 具体配置，以及与网络逻辑设计方案中连接结构相吻合的物理拓扑结构。 5、 网络实施阶段。 网络实施阶段主要是采购所需的硬件设备和软件系统，以及安装、调试和 测试网络系统。 6、 网络维护和扩展阶段。 在企业网络通过测试之后，网络就进入了运行、维护和扩展阶段。企业网 络的运行维护阶段的主要工作是对企业网络的日常维护和管理，包括网络配置管 理、性能管理、故障管理、安全管理和用户帐户管理，对企业网络的预防性测试 和容量的规划。 二、 企 业 网 络 层 次 结 构 分 析 及 其 模 块 化 设 计 思 想 大型企业网络层次结构与企业的行政结构相对应，一般至少有 二层，也有三层和四层结构。多于四层的结构作为远程访问服务层看待。我们从 网络的层次划分上分析探讨多层网络模块化设计思想。 大多数企业网络都可以被层次性划分为三个逻辑服务单元(Backbone)、 区域网(Distribute)和访问网(Local－access)。骨干网的主要目的在于完成 分布于不同区域或逻辑组的路由最优化通信；区域网主要是完成网络流量的 安全控制机制，以使骨干网和访问网环境隔离开来；访问网主要是支持客户 机对服务器的访问。 2.1 模块化网络设计方法 模块化网络设计方法的目标在于把一个大型的网络元素划分成一个个 互连的网络层次。实质上，模块化方式把网络划分为一个个子网，因此网络 节点和流量变得更容易管理。层次化的设计方法同时也使网络的扩展更容易 处理，因为新的子网模块和新的网络技术能被更容易集成进整个系统中，而 不破坏已存在的骨干网。 层次设计方法可为网络带来以下三个优点： 1、层次性网络的可扩展性 可扩展性是在包交换网络连接中使用层次性设计的主要优点。层次性 技术论文。 2

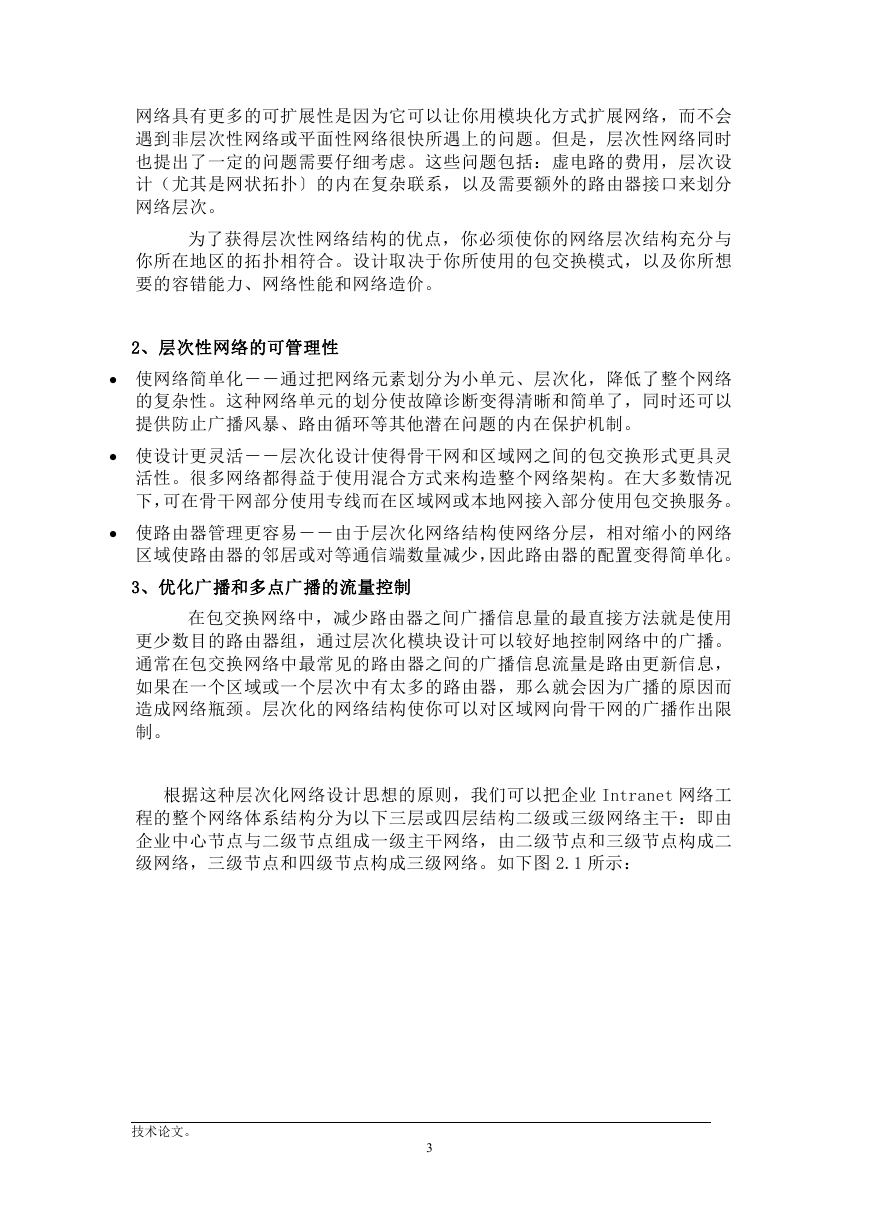

    网络具有更多的可扩展性是因为它可以让你用模块化方式扩展网络，而不会 遇到非层次性网络或平面性网络很快所遇上的问题。但是，层次性网络同时 也提出了一定的问题需要仔细考虑。这些问题包括：虚电路的费用，层次设 计（尤其是网状拓扑〕的内在复杂联系，以及需要额外的路由器接口来划分 网络层次。 为了获得层次性网络结构的优点，你必须使你的网络层次结构充分与 你所在地区的拓扑相符合。设计取决于你所使用的包交换模式，以及你所想 要的容错能力、网络性能和网络造价。 2、层次性网络的可管理性  使网络简单化－－通过把网络元素划分为小单元、层次化，降低了整个网络 的复杂性。这种网络单元的划分使故障诊断变得清晰和简单了，同时还可以 提供防止广播风暴、路由循环等其他潜在问题的内在保护机制。  使设计更灵活－－层次化设计使得骨干网和区域网之间的包交换形式更具灵 活性。很多网络都得益于使用混合方式来构造整个网络架构。在大多数情况 下，可在骨干网部分使用专线而在区域网或本地网接入部分使用包交换服务。  使路由器管理更容易－－由于层次化网络结构使网络分层，相对缩小的网络 区域使路由器的邻居或对等通信端数量减少，因此路由器的配置变得简单化。 3、优化广播和多点广播的流量控制 在包交换网络中，减少路由器之间广播信息量的最直接方法就是使用 更少数目的路由器组，通过层次化模块设计可以较好地控制网络中的广播。 通常在包交换网络中最常见的路由器之间的广播信息流量是路由更新信息， 如果在一个区域或一个层次中有太多的路由器，那么就会因为广播的原因而 造成网络瓶颈。层次化的网络结构使你可以对区域网向骨干网的广播作出限 制。 根据这种层次化网络设计思想的原则，我们可以把企业 Intranet 网络工 程的整个网络体系结构分为以下三层或四层结构二级或三级网络主干：即由 企业中心节点与二级节点组成一级主干网络，由二级节点和三级节点构成二 级网络，三级节点和四级节点构成三级网络。如下图 2.1 所示： 技术论文。 3
    企业全国中心 一 级 主 干 网 络 二级节点 二级节点 二 级 网 络 三节点 三节点 四级节点 三 级 网 络 四级节点 接入节点 图 2.1 2.2 评估一级主干网络的服务 如图 2.1 所示的一级主干网络所能提供的功能特性包括如下几个部分：  主干网络带宽管理： 为了优化主干网络的操作，路由器提供几种性能调节方法，如优先权队列 管理和数据压缩，动态路由协议权值定义，动态路由协议发包时间间隔优化， 协议本地确认等优化和节省广域网带宽。  数据传输路径优化 路由器最主要的特点之一是在逻辑网络环境内，自动选择最优路径传输 信息。 路由器依靠路由协议（静态和各类动态路由协议）完成最优路径查找工 作。路由协议是在网络第三层上操作，并且各类网络协议有相应路由协议支 持。如，在 IP 网络环境中，Cisco 公司的所有路由器支持所有路由协议，如 OSPF Routing,RIP Routing,IGRP Routing,E-IGRP Routing,BGP Routing,EGP Routing and HELLO Packet。 路由收敛问题：路径选择涉及的相关问题是路由收敛。当网络发生变化 时，如主干网上路由器关机或故障，或通信线路的故障，或主干网上路由器 配置变化等，都会引起路由表的改变，这种改变过程引起网络不能正常工作。 因此，选择收敛速度快的动态路由协议和避免路由慢收敛问题是网络设计的 关键问题之一。 技术论文。 4
     优化传输队列 主干网上信息传输可以分成不同的优先级别，将重要的信息定为高优先级 别，优先传输。路由器可以对诸如不同协议类型，不同传输层协议，不同的 应用类型设定不同的传输优先级。对 IP 协议来讲，在网络应用层，可对诸如 TELNET,FTP,SMTP,WWW 等应用进行传输队列优先权的设定，以确保重要数据优 先传输。对传输队列的优化是在各类协议及子协议基础上进行，如下图所示： Taffic sent to router without any priority Router Traffic UDP Bridged LAT DECnet TCP Telnet FTP ALL OTHER TRAFFIC Priority High priority Medium Priority Nomal priority Low priority Backbone Network Taffic sent to backbone in order of priority Priority Output Queuing  负载均衡 路由器支持多链路的负载均衡，最多可支持四条负载均衡链路， 每条链路的负载阀值可以调整。  路径备份 一级主干网上传输的都是重要信息，一级主干网的路径备份就 特别重要。考虑到投资成本，不要求主干网上所有路由器都双链路 连接，而只考虑主干网上各中间节点到中心节点的双链路连接，各 中间节点之间可以无链路连接。各中间节点之间的通信都跨越全国 中心的路由器实现。因此，全国中心路由器必须具备强大的处理能 力。 2.3 评估二级主干网络的服务 如图 2.1 所示，我们对二级主干网络作如下评估。  区域和服务过滤 信息流的过滤是建立在区域的划分和服务类型上。来自区域内部 的信息不必要跨越广域网一级主干网络，这样可以减缓一级主干网 技术论文。 5
    络的通信压力。同时，在区域内部可以针对网络服务类型（如 TELNET,FTP,SMTP 等）和网段地址作访问控制，这样可确保重要数据 的访问安全性。在路由器中，设置 access-list，路由器判定满足条 件的信息包通过网络。  基于策略的信息分发 基于策略的信息分发的目的是确保传输性能和信息的完整 性。在网间网中，这种策略可以定义成一个规则或一组规则，以此来控制跨 越广域主干的端对端的数据传输。例如一个部门，它可能有三种网络协议要 跨越主干，但只希望携带重要应用的一种特殊的协议快速通过主干。另一部 门，由于主干网络过于繁忙，此时只允许 e-mail 跨越主干等。 路由协议的一致性 我们建议一级和二级广域网主干动态路由协议应是一致的，并采用开放的 路由协议如 ISIS 或 BGP4 或 OSPF。采用那种动态路由协议，要根据企业的网络 结构和部门间的隶属关系确定。 介质转换 介质转换技术是将不同网络链路层上的帧的格式转换为另一网络帧的格式， 例如以态网与令牌环网的转换。由于区域内网络环境较为复杂，厂家必须有相应 的设备支持。 2.4 评估接入访问服务 接入访问服务包含如下内容： 网络增值地址 网络增值地址（helper network address）是用来解决一些特殊的信息传输， 使得原来是广播方式的传输变为多点传输。这样，可以减少网络的广播压力和路 由器的负载。例如，Novell 客户端原来通过广播方式查找它的服务器，而如果 服务器不在本网段，广播信息必须通过路由器。使用 helper address 后，就允 许在一个网络上的节点直接向另一个网络上的服务器发送信息，而不用经过路由 器。 网段 局部访问服务的基本要求是将网络分成若干网段，每个网段实施各自的信 息传输策略，通过路由器从而实现各网段广播信息的相互隔离，减少主干网络的 拥 塞 。 确 定 网 段 ， 是 通 过 子 网 掩 码 实 现 的 。 灵 活 的 网 段 划 分 ， 通 过 路 由 器 access-list 网段地址过滤，可以实现灵活的网络安全访问控制策略。 广播和多点广播 如上所说，路由器能隔离网段的广播信息。然而，如果需要，路由器可以中 继广播。通过路由器中继某些广播以达到一定的目的。 IP 的多点广播是从一个 站点向指定的多个目的站点发布信息，而不是向每个站点发布信息。IP 的多点 广播为视频会议，股票交易等提供出色的服务。参与多点广播的计算机，必须运 技术论文。 6     
    行 IGMP 协议。路由器配置 IGMP(Internet Group Management Protocol) 后， 可以实现位于不同网段内的计算机的多点广播。  安全策略 如果所有信息被所有员工随意访问得到，那么安全侵犯和不正当 的文件访问就不可避免。为了避免这些问题，路由器要做如下工作：   防止局部网络信息不正当地进入网络主干 防止网络主干的信息不正当进入部门或工作组 实现这两大功能的手段是路由的包过滤。一方面，包过滤能控制未受权的用户 访问，增加安全性，同时能减少网络的拥塞，减少网络问题的发生。 路由器有一整套信息过滤策略。如对地址的访问过滤，对协议的访问过滤， 对应用层的访问过滤。具体地说， 在以太网环境下，有一台主机能 Telnet 到 Internet 的某一台主机，不 允许 Internet 上该主机 Telnet 到这台主机上，但可以作 SMTP 的访问。 只允许一个网段通过 OSPF 动态路由协议，其它网段 OSPF 被禁止。 限止某些主机访问某些网段。 限止某些网段访问另一些网段。 上述访问控制手段是常用的方法。另外还有远程访问控制，通常采用认证机 制。对于 MODEM 访问方式的站点，可采用 TACACS(Terminal Access Controller Access Control System) 认证机制。对电话拨号站点，运行 ppp 协议，可采用 chap 或 pap 认证机制。 路由器查找 主机必须知道其网关地址才能通过路由器访问别的网段。可以 用人工或动态路由的方式配置主机的网关地址。主机至少有一个路由 器局域网端口地址作为其网关地址。但是，当有多个路由器时，主机 如何确定其网关地址呢?一般来说，主机选择那台能到达目的站点最 佳路径的路由器作为其网关，这种情况涉及路由器的查找。支持这种 查找的相关协议 有以下几种： End System-to-Intermediate System(ES-IS)协议 ICMP Routing Discovery Protocol(IRDP)协议 Proxy Address Resolution Protocol(ARP)协议 OSPF 和 RIP 协议          通过对上述网络分层服务的分析，我们得出结论：对于大型企业 Intranet 网络工程来说，要想建设成为一个全国性的、网络性能优良的、网络控制极为灵 活的、具有很强扩展能力和升级能力的大型企业综合性网络，那么在网络设计中 就必须采用层次化的网络设计思想。 技术论文。 7
    三、 企 业 网 间 网 路 由 协 议 我们对企业网络的层次结构及相应的网络服务作了系统的分 析，各层次的网络服务是建立在网络协议第三层动态路由或静态路由基础上。 由于各类网络动态路由协议都存在算法上的缺陷，没有一种全优的网络动态路 由协议能完全满足企业网络运行的需要。因此，网络动态路由的选择必须和整 体网络结构相协调，同时和企业网络的运行方式、运营成本相协调。 为此，我们简单介绍几种路由协议： 3.1、RIP（Route Information Protocol） 路 由 信 息 协 议 RIP 路由协议与 UNIX 和 TCP/IP 紧紧地联系在一起的。在互连网中 RIP 是 最常用的路由协议。 作为广泛使用的一种距离矢量（Distance Vector）路由协议，RIP 路由协 议有如下特 点：  基于距离矢量路由协议 路由器根据距离选择使用路由。当计算的那条路径为最短路径 时，路由器确 定这条路径为最佳路径并维持这条最佳路径。当新的路由比 原路由更佳时，由新路由 将替代老的路由。  具有学习功能 路由器定时向每个邻近网络广播报文，通过路由器间相互学习， 不断更新自 己的路由。  仅以跳数（hop count）作为距离度量 在路由器的路由决策中，要考虑的因素可以很多（ 例如：带宽、 延迟、可 靠性、路由等），如果参加决策的因素越多，路由策略的最佳路由更加趋于合理，对 网络的描述更加精确。所以 RIP 路由协议仅将跳数作为距离度量有缺陷的。  最大站点数为 15 RIP 协议允许最大站点数为 15，任何超过 15 个站点的目的地均认为不可达到 的。RIP 最大站数大大限制了大型网间网环境的应用。  每 30 秒向相邻路由器广播一次路由信息 RIP 路由协议采用了不少计数器，路由新计数器通常被设计为 30 秒。保证每 个路由器在每 30 秒向其邻接路由器发送一次路由表。 3.2、OSPF（Open Shortest Path First）开放式最短路径优先协议 80 年代中期，由于 RIP 路由器协议越来越不适应大规模异构网络互连。 OSPF 作为 IETF（网间工程任务组织）为 IP 网络开发的一种 IGP（内部网关协 议）协议，克服了 RIP 路由协议的缺点。其采用 SPF（Shortest Path First） 算法，基于链路状态路由协议。OSPF 路由协议有如下特点：  需要每台路由器向同域（Area）的所有其它路由器发送链路状态广播（LSA） 信息。路由器收集有关的链路状态信息，并根据 SPF 的算法计算出到每个结 技术论文。 8
