DP108T 高度集成 USB5.1 音频 I/O 控制器一、概述 DP108T 是一种高集成度的 USB/YTPE-C 音频芯片。嵌入了所有必要的模拟模块,包括双 DAC 和音频驱动、麦克风增益器、PLL、稳压器和 USB 收发器。此外,音频音量可以很容易地通过专门的 HID 兼容音量控制引脚来调节。二、特性 ※支持 USB2.0；TYPE-C; ※符合 USB 听觉设备类规范 3.0 版本； ※支持 USB 暂停/恢复模式和音量控制引脚的远程唤醒功能； ※扬声器模式（只有回放功能）或者耳机模式（回放+录音）有跳线引脚（jumper pin）； ※耳机模式下，USB 音频功能拓扑结构（USB Audio Function Topology）有 2 个输入端子，2 个输出端子，1 个混音器单元，一个选择单元和 3 个特性功能单元； ※耳机模式下，通过跳线引脚（jumper pin）开启/关闭混音器单元； ※支持一个控制终端，一个同步输出终端，一个同步输入终端和一个中断终端。 ※当设备暂停时，对释放回放带宽（Releasing Playback Bandwidth）和 USB 总线交替设置为零带宽； ※升高、降低音量和静音回放引脚支持 USB HID 设备组，故主机可以同步控制； ※静音指示引脚用 LED 指示静音状态； ※可以设置电压输出的跳线引脚（Jumper Pin）（3.5V 或 2.5V）； ※听筒放大器为嵌入式高性能 16 位音频 DAC； ※麦克风增益器输入端为 16 位嵌入式 ADC； ※嵌入式通电复位（Power-On-Reset）模块； ※嵌入式 5V-3.3V 稳压器支持单外部 5V 操作； ※免驱动兼容 Win98 SE / Win ME / Win 2000 / Win XP / Mac OS9 / OS X； ※24 引脚 SSOP 封装。第 1 页共 11 页

三、引脚定义 3.1 引脚名引脚号引脚名引脚号引脚名引脚号引脚名 1 2 3 4 5 6 7 8 AGND VBLAS VREF MICIN AVDD LOL LOR AVDD 3.2 引脚排列 9 10 11 12 13 14 15 16 VDD5 RFGV LEDO LEDR USB-DP USB-DM MSEL VOLDN 17 18 19 20 21 22 23 24 MUTER MUTEP VOLUP REGV NEXT PREV PS NX D P 1 0 8 T 引脚排列（顶视图）第 2 页共 11 页

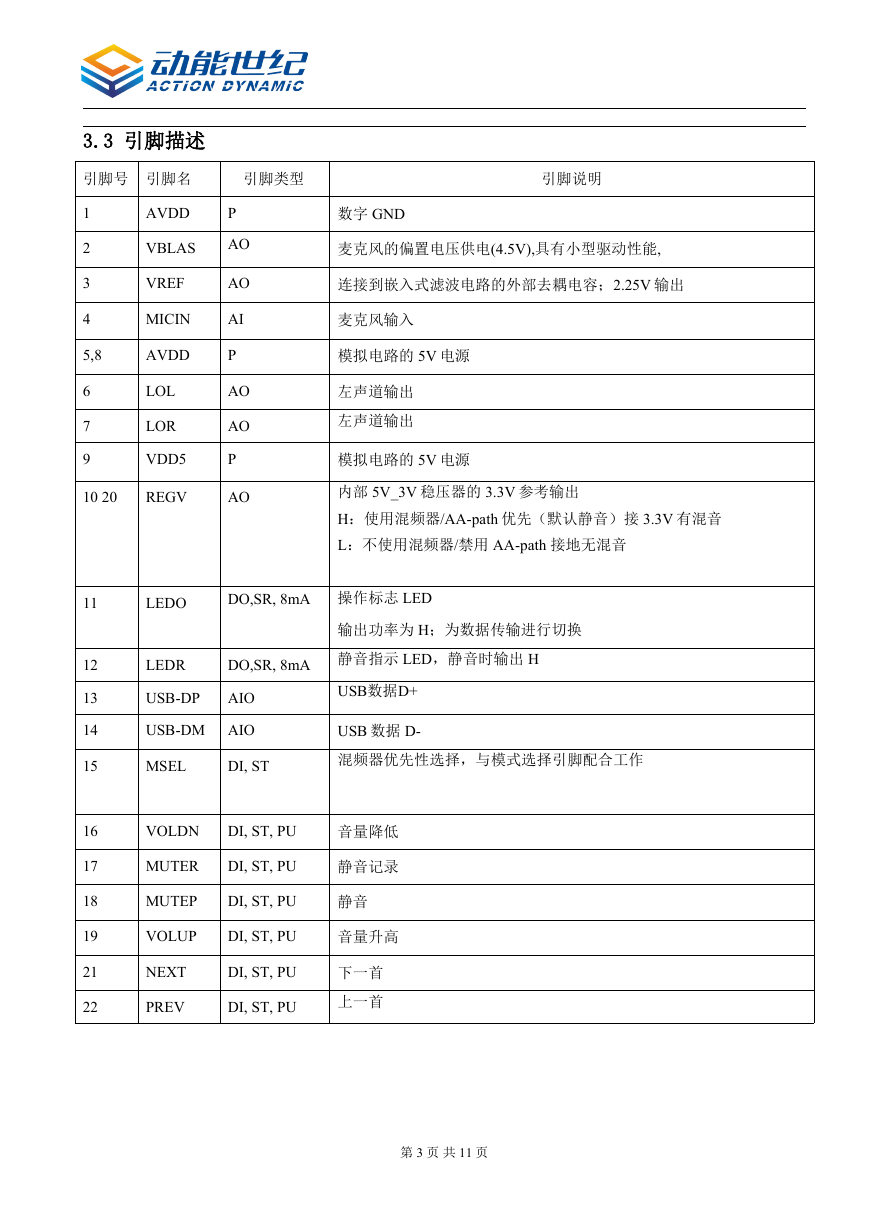

3.3 引脚描述引脚号引脚名引脚类型引脚说明 1 2 3 4 5,8 6 7 9 AVDD VBLAS VREF MICIN AVDD LOL LOR VDD5 10 20 REGV P AO AO AI P AO AO P AO 数字 GND 麦克风的偏置电压供电(4.5V),具有小型驱动性能, 连接到嵌入式滤波电路的外部去耦电容；2.25V 输出麦克风输入模拟电路的 5V 电源左声道输出左声道输出模拟电路的 5V 电源内部 5V_3V 稳压器的 3.3V 参考输出 H：使用混频器/AA-path 优先（默认静音）接 3.3V 有混音 L：不使用混频器/禁用 AA-path 接地无混音 11 12 13 14 15 16 17 18 19 21 22 LEDO DO,SR, 8mA 操作标志 LED LEDR DO,SR, 8mA 静音指示 LED，静音时输出 H 输出功率为 H；为数据传输进行切换 USB-DP AIO USB-DM AIO MSEL DI, ST USB数据D+ USB 数据 D- 混频器优先性选择，与模式选择引脚配合工作 VOLDN DI, ST, PU 音量降低 MUTER DI, ST, PU 静音记录 MUTEP DI, ST, PU 静音 VOLUP DI, ST, PU 音量升高 NEXT PREV DI, ST, PU DI, ST, PU 下一首上一首第 3 页共 11 页

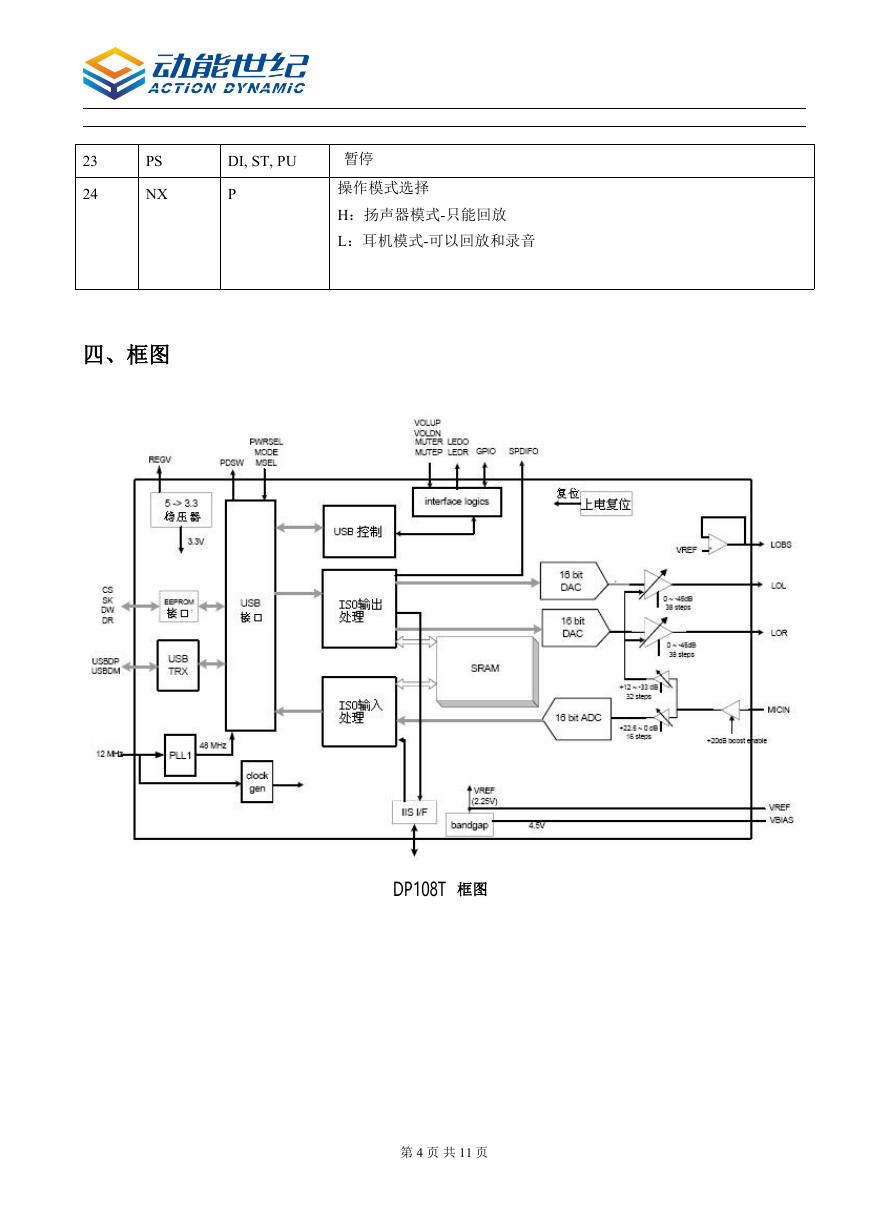

23 24 PS NX DI, ST, PU 暂停 P 操作模式选择 H：扬声器模式-只能回放 L：耳机模式-可以回放和录音四、框图 DP108T 框图第 4 页共 11 页

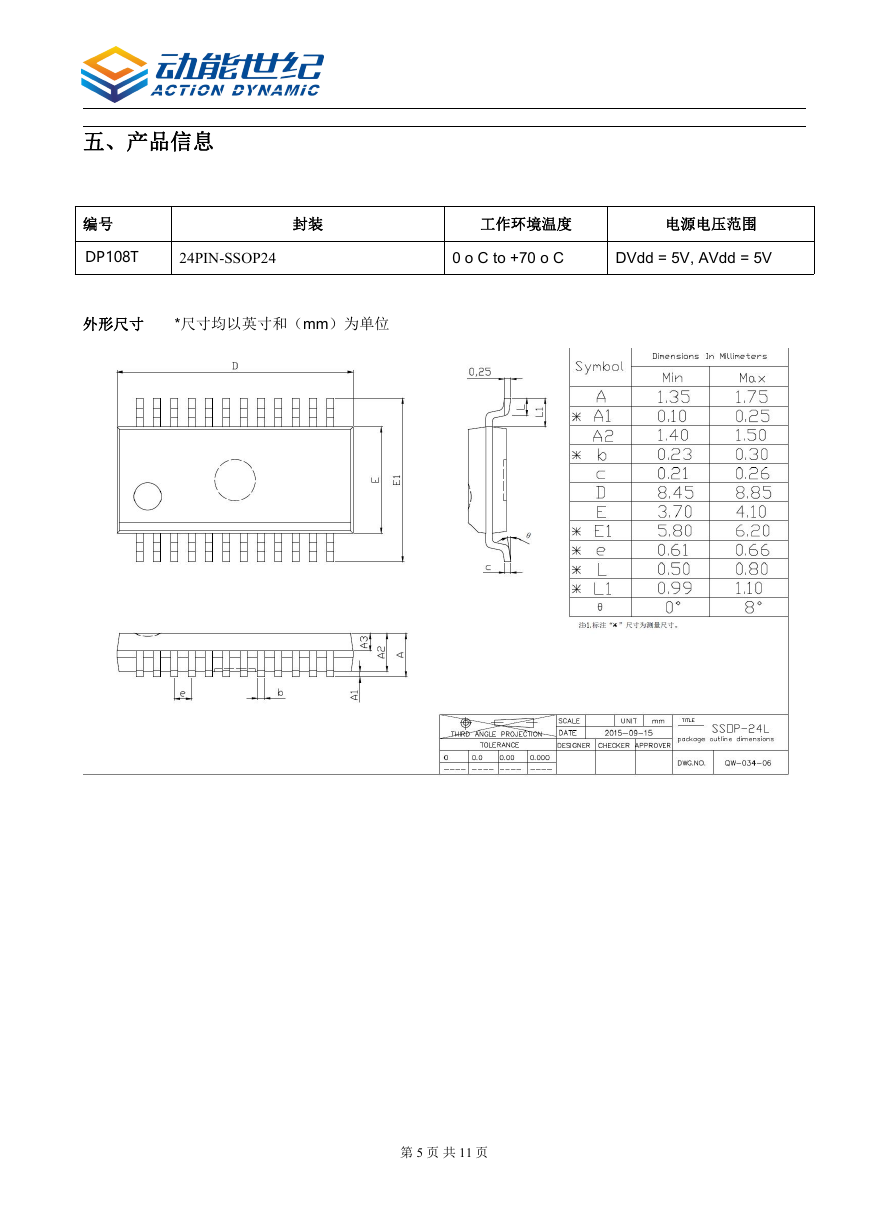

五、产品信息编号封装工作环境温度电源电压范围 DP108T 24PIN-SSOP24 0 o C to +70 o C DVdd = 5V, AVdd = 5V 外形尺寸 *尺寸均以英寸和（mm）为单位第 5 页共 11 页

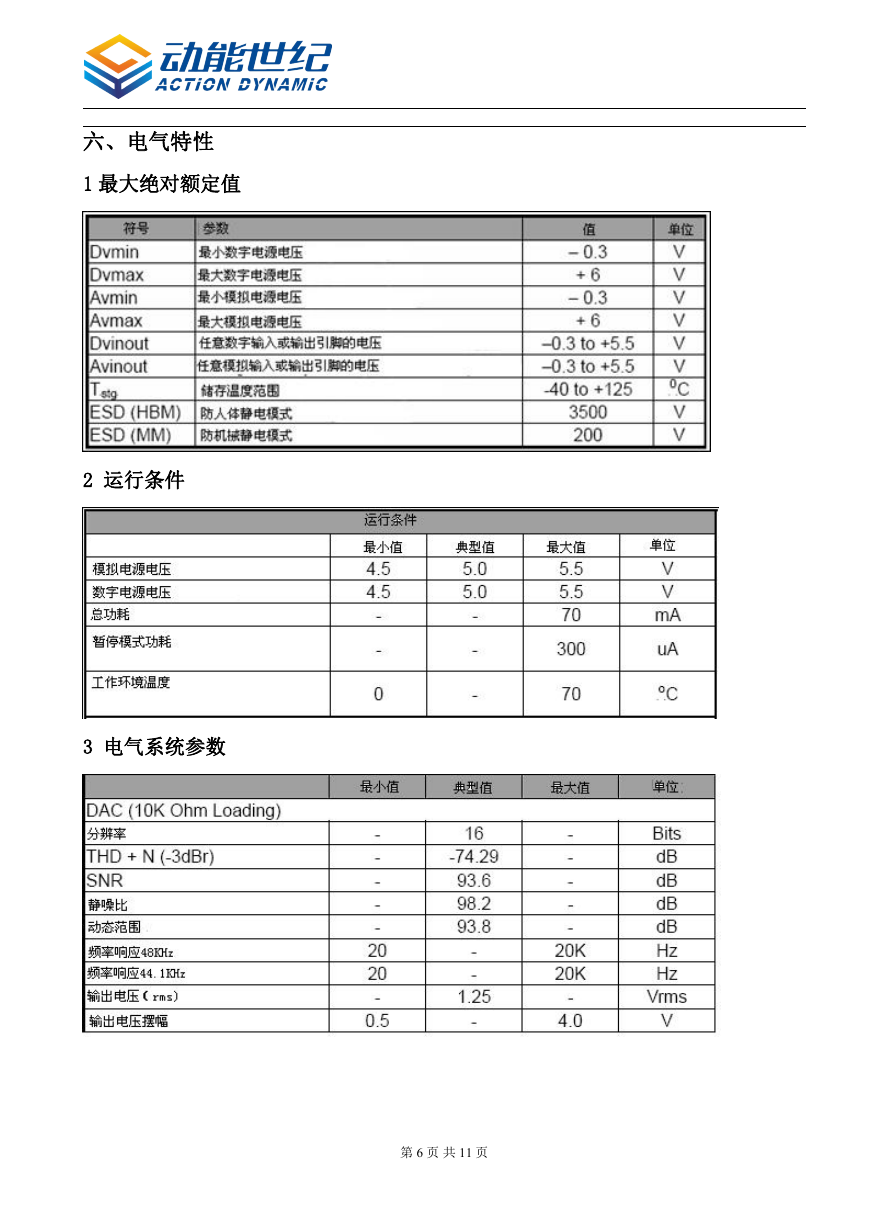

六、电气特性 1 最大绝对额定值 2 运行条件 3 电气系统参数第 6 页共 11 页

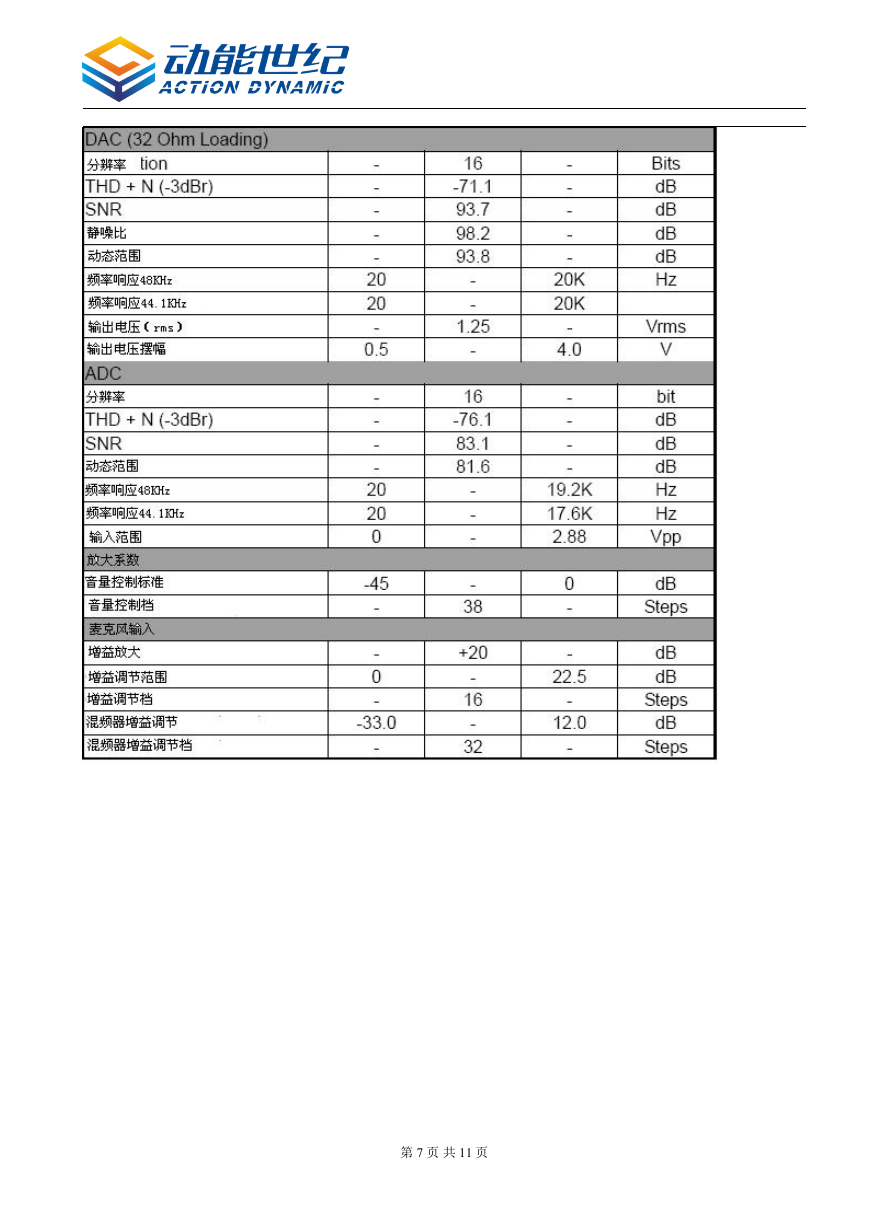

第 7 页共 11 页
