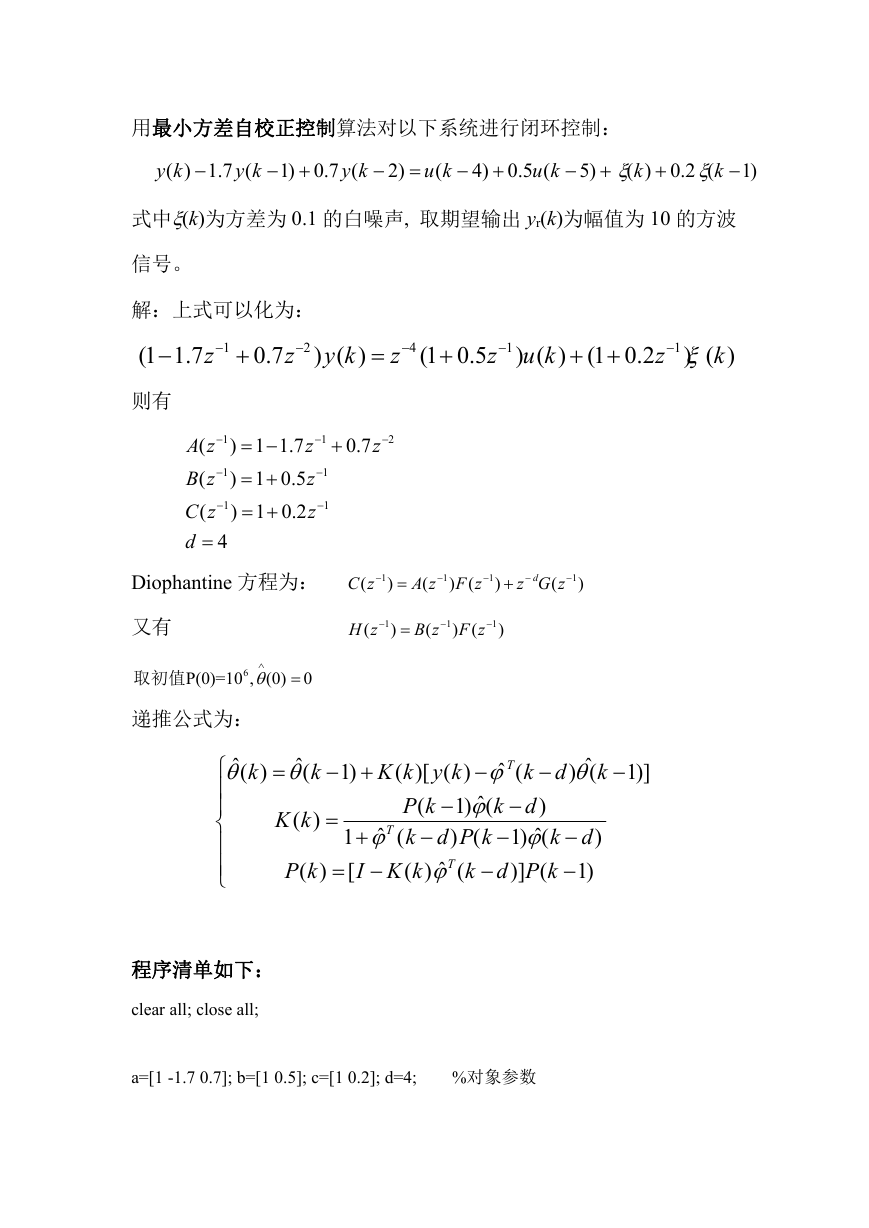

用最小方差自校正控制算法对以下系统进行闭环控制:
( ) 1.7 (
y k
y k
1) 0.7 (
y k
2)
(
u k
4) 0.5 (
u k
5)
( ) 0.2 (
k
k
1)
式中(k)为方差为 0.1 的白噪声, 取期望输出 yr(k)为幅值为 10 的方波
信号。
解:上式可以化为:
(1 1.7
z
1
0.7
z
2
) ( )
y k
z
4
(1 0.5
z
1
) ( )
u k
(1 0.2
z
1
) ( )
k
则有
(
A z
(
B z
(
C z
d
1
1
1
4
1
0.7
z
2
) 1 1.7
z
) 1 0.5
z
) 1 0.2
z
1
1
Diophantine 方程为:
(
C z
1
)
(
(
A z F z
)
1
1
)
d
(
z G z
1
)
又有
取初值
6
P(0)=10 ,
(0) 0
(
H z
1
)
(
(
B z F z
)
1
1
)
递推公式为:
( )
k
ˆ
ˆ
(
k
( )
K k
( )
P k
ˆ
) (
k
1)]
1)
ˆ
T
( )[ ( )
(
k d
K k y k
ˆ
)
(
1) (
k d
P k
ˆ
ˆ
T
1) (
)
(
(
k d P k
ˆ
T
( )
)] (
(
I K k
k d P k
)
k d
1)
1
[
程序清单如下:
clear all; close all;
a=[1 -1.7 0.7]; b=[1 0.5]; c=[1 0.2]; d=4;
%对象参数

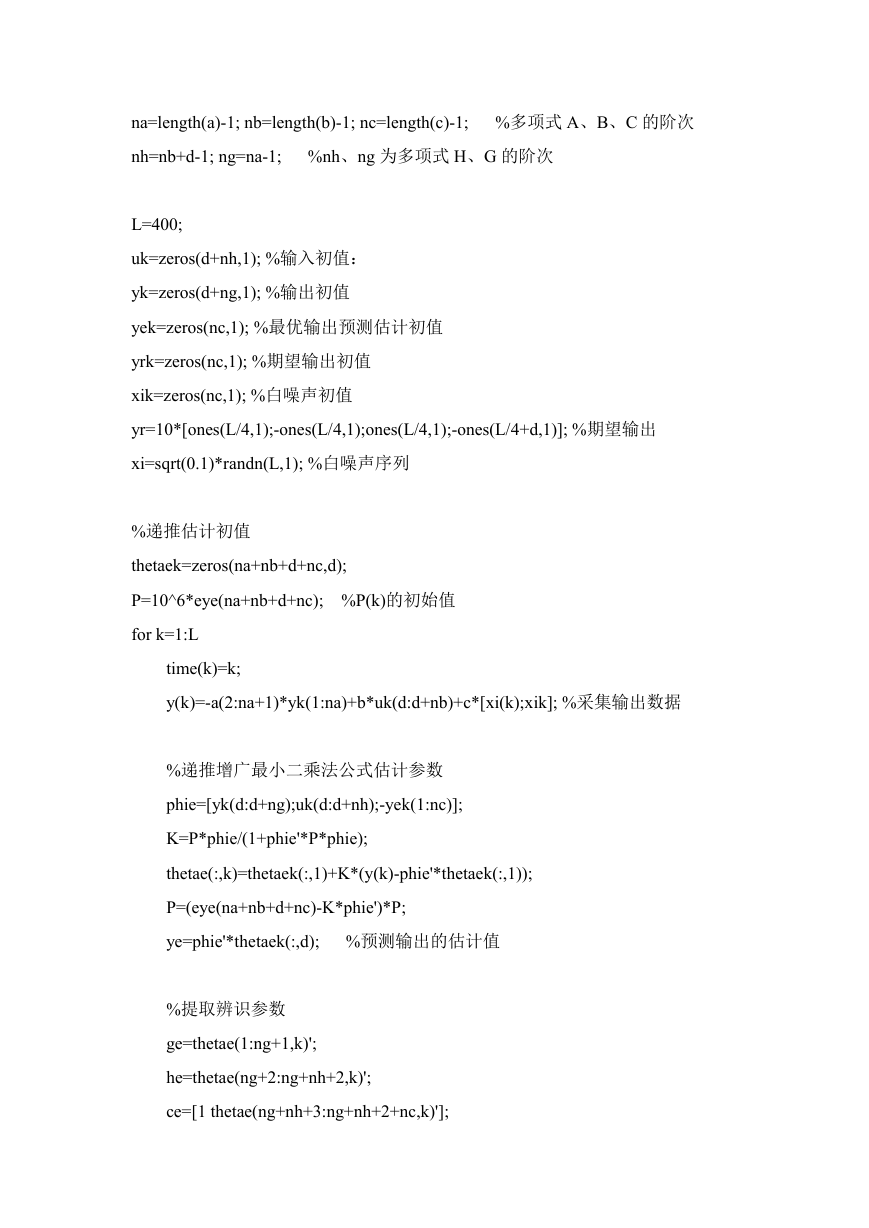

na=length(a)-1; nb=length(b)-1; nc=length(c)-1; %多项式 A、B、C 的阶次
nh=nb+d-1; ng=na-1; %nh、ng 为多项式 H、G 的阶次
L=400;
uk=zeros(d+nh,1); %输入初值:
yk=zeros(d+ng,1); %输出初值
yek=zeros(nc,1); %最优输出预测估计初值
yrk=zeros(nc,1); %期望输出初值
xik=zeros(nc,1); %白噪声初值
yr=10*[ones(L/4,1);-ones(L/4,1);ones(L/4,1);-ones(L/4+d,1)]; %期望输出
xi=sqrt(0.1)*randn(L,1); %白噪声序列
%递推估计初值
thetaek=zeros(na+nb+d+nc,d);
P=10^6*eye(na+nb+d+nc); %P(k)的初始值
for k=1:L
time(k)=k;
y(k)=-a(2:na+1)*yk(1:na)+b*uk(d:d+nb)+c*[xi(k);xik]; %采集输出数据
%递推增广最小二乘法公式估计参数
phie=[yk(d:d+ng);uk(d:d+nh);-yek(1:nc)];
K=P*phie/(1+phie'*P*phie);
thetae(:,k)=thetaek(:,1)+K*(y(k)-phie'*thetaek(:,1));
P=(eye(na+nb+d+nc)-K*phie')*P;
ye=phie'*thetaek(:,d); %预测输出的估计值
%提取辨识参数
ge=thetae(1:ng+1,k)';
he=thetae(ng+2:ng+nh+2,k)';
ce=[1 thetae(ng+nh+3:ng+nh+2+nc,k)'];

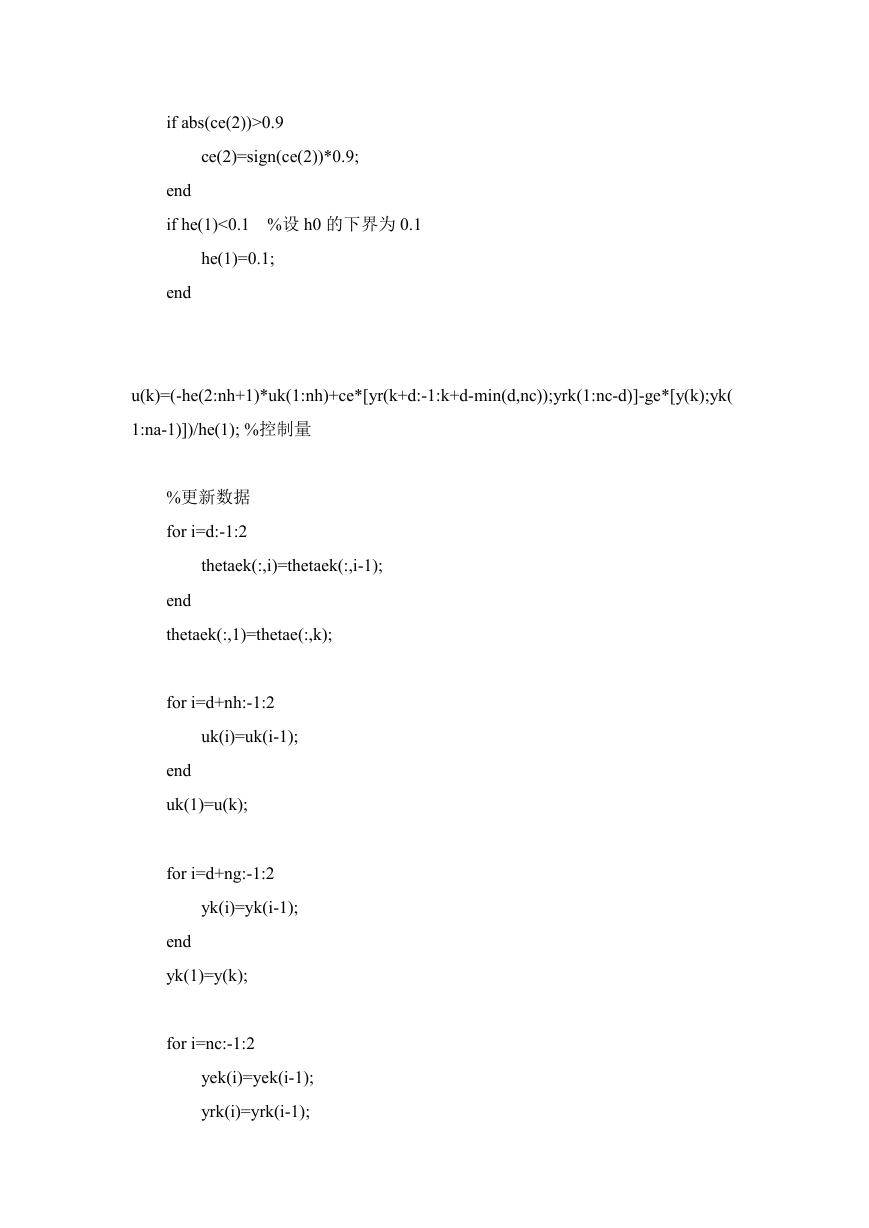

if abs(ce(2))>0.9
ce(2)=sign(ce(2))*0.9;
end
if he(1)<0.1 %设 h0 的下界为 0.1
he(1)=0.1;
end
u(k)=(-he(2:nh+1)*uk(1:nh)+ce*[yr(k+d:-1:k+d-min(d,nc));yrk(1:nc-d)]-ge*[y(k);yk(
1:na-1)])/he(1); %控制量
%更新数据
for i=d:-1:2
thetaek(:,i)=thetaek(:,i-1);
end
thetaek(:,1)=thetae(:,k);
for i=d+nh:-1:2
uk(i)=uk(i-1);
end
uk(1)=u(k);
for i=d+ng:-1:2
yk(i)=yk(i-1);
end
yk(1)=y(k);

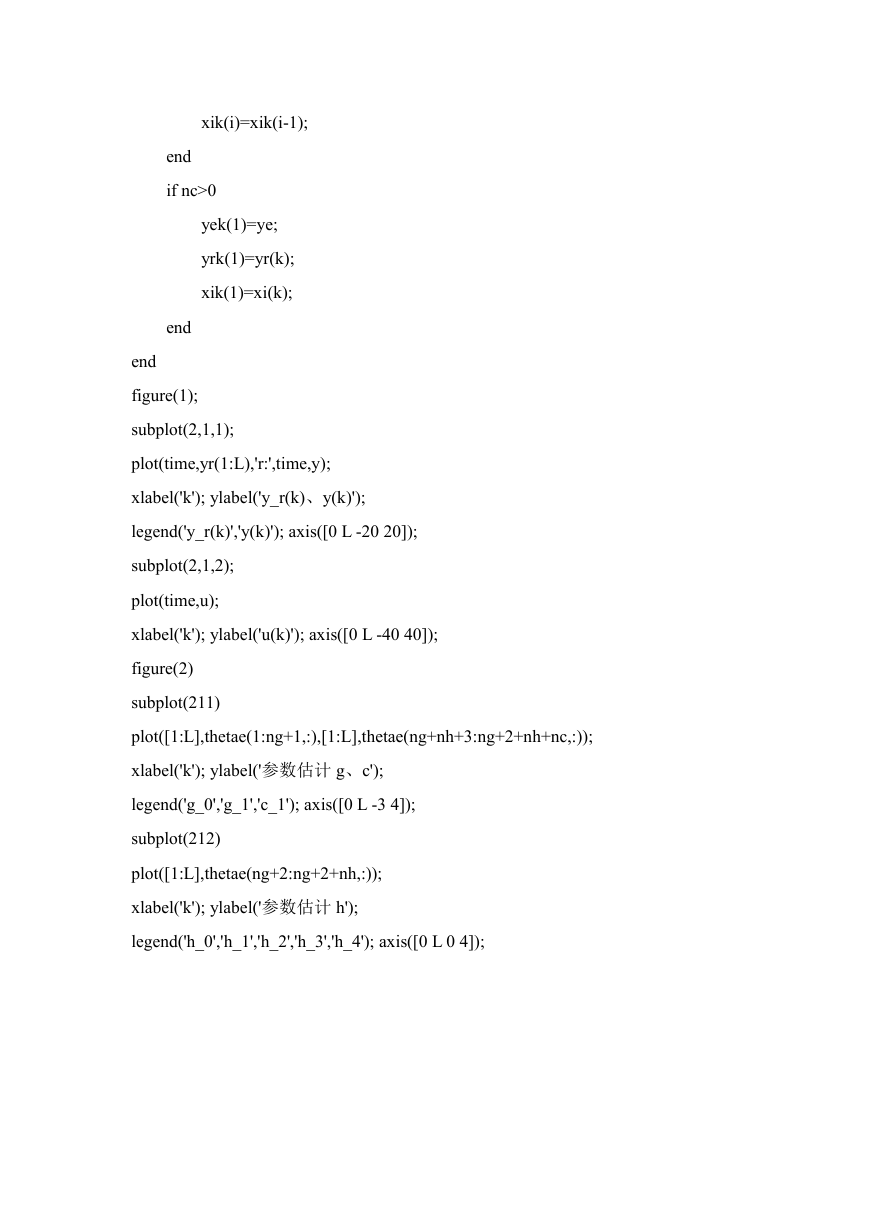

for i=nc:-1:2
yek(i)=yek(i-1);
yrk(i)=yrk(i-1);
xik(i)=xik(i-1);
end
if nc>0
yek(1)=ye;
yrk(1)=yr(k);
xik(1)=xi(k);
end
end
figure(1);
subplot(2,1,1);
plot(time,yr(1:L),'r:',time,y);
xlabel('k'); ylabel('y_r(k)、y(k)');
legend('y_r(k)','y(k)'); axis([0 L -20 20]);
subplot(2,1,2);
plot(time,u);
xlabel('k'); ylabel('u(k)'); axis([0 L -40 40]);
figure(2)
subplot(211)
plot([1:L],thetae(1:ng+1,:),[1:L],thetae(ng+nh+3:ng+2+nh+nc,:));
xlabel('k'); ylabel('参数估计 g、c');
legend('g_0','g_1','c_1'); axis([0 L -3 4]);
subplot(212)
plot([1:L],thetae(ng+2:ng+2+nh,:));
xlabel('k'); ylabel('参数估计 h');
legend('h_0','h_1','h_2','h_3','h_4'); axis([0 L 0 4]);
)
k
(
y
、
)
k
(
r
y
)
k
(
u
20
10
0
-10
-20
0
40
20
0
-20
-40
0
c
、
g
计
估
数
参
h
计
估
数
参
4
2
0
-2
0
4
3
2
1
0
0
yr(k)
y(k)
50
100
150
200
k
250
300
350
400
50
100
150
200
k
250
300
350
400
g0
g1
c1
50
100
150
200
k
250
300
350
400
h0
h1
h2
h3
h4
50
100
150
200
k
250
300
350
400
