2006年注册电气工程师专业知识考试真题上午卷
2006年注册电气工程师专业知识考试真题上午卷
一、单项选择题（共40题，每题1分，每题的备选项中只有1个符合题意）
1、“间接电击保护”是针对下面哪一部分的防护措施?（
A．电气装置的带电部分
B．在故障情况下电气装置的外露可导电部分
C．电气装置外(外部)可导电部分
D．电气装置的接地导体
）
2、 在爆炸性危险环境的2区内，不能选用下列哪一种防爆结构的绕线型感应电动机?（
A．隔爆型
B．正压型
C．增安型
D．无火花型
）
3、 某栋25层普通住宅，建筑高度为73m，根据当地航空部门要求需设置航空障碍标志灯，该楼内消防
设备用电按一级负荷供电，客梯、生活水泵电力及楼梯照明按二级负荷供电，除航空障碍标志灯外的其
余用电设备按三级负荷供电。该楼的航空障碍标志灯应按下列哪一项要求供电?（
A．一级负荷
B．二级负荷
C．三级负荷
D．一级负荷中特别重要负荷
）
4、 周期或短时工作制电动机的设备功率，当采用需要系数法计算负荷时，应将额定功率统一换算到下
列哪一项负载持续率的有功功率?（
A．τ=25%
B．τ=50%
C．τ-=75%
D．τ=100%
）
5、 某配电回路中选中的保护电器符合《低压断路器》(JB1284—1985)的标准，假设所选低压断路器瞬
时或短延时过电流脱扣器的整定电流值为2kA，那么该回路的适中电流值不应小于下列哪个数值?
（
）
A．2.4kA
B．2.6kA
C．3.0kA
D．4.0kA
6、 并联电容器装置没计，应根据电网条件无功补偿要求确定补偿容量。在支持单台电容器额定容量
时，下列哪种因素是不需要考虑的?)
A．电容器组设计容量
B．电容器组每相电容串联、并联的台数
C．宜在电容器产品额定容量系列的优先值中选取
D．电容器组接线方式(星形、三角形)

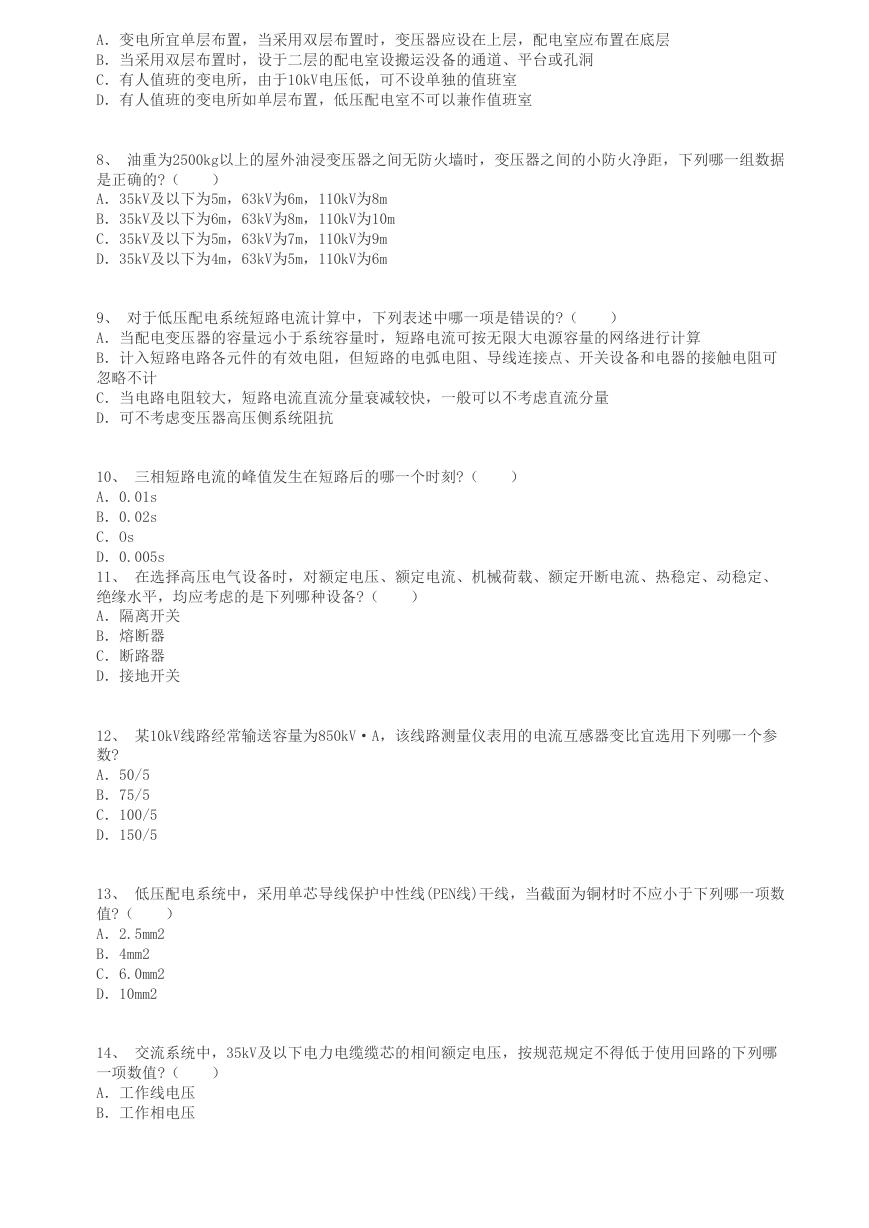

7、 以下是1OkV变电所布置的几条原则，其中哪一组是符合规定的?（
）
A．变电所宜单层布置，当采用双层布置时，变压器应设在上层，配电室应布置在底层
B．当采用双层布置时，设于二层的配电室设搬运没备的通道、平台或孔洞
C．有人值班的变电所，由于10kV电压低，可不设单独的值班室
D．有人值班的变电所如单层布置，低压配电室不可以兼作值班室
）
8、 油重为2500kg以上的屋外油浸变压器之间无防火墙时，变压器之间的小防火净距，下列哪一组数据
是正确的?（
A．35kV及以下为5m，63kV为6m，110kV为8m
B．35kV及以下为6m，63kV为8m，110kV为10m
C．35kV及以下为5m，63kV为7m，110kV为9m
D．35kV及以下为4m，63kV为5m，110kV为6m
9、 对于低压配电系统短路电流计算中，下列表述中哪一项是错误的?（
A．当配电变压器的容量远小于系统容量时，短路电流可按无限大电源容量的网络进行计算
B．计入短路电路各元件的有效电阻，但短路的电弧电阻、导线连接点、开关设备和电器的接触电阻可
忽略不计
C．当电路电阻较大，短路电流直流分量衰减较快，一般可以不考虑直流分量
D．可不考虑变压器高压侧系统阻抗
）
）
10、 三相短路电流的峰值发生在短路后的哪一个时刻?（
A．0.01s
B．0.02s
C．Os
D．0.005s
11、 在选择高压电气设备时，对额定电压、额定电流、机械荷载、额定开断电流、热稳定、动稳定、
绝缘水平，均应考虑的是下列哪种设备?（
A．隔离开关
B．熔断器
C．断路器
D．接地开关
）
12、 某10kV线路经常输送容量为850kV·A，该线路测量仪表用的电流互感器变比宜选用下列哪一个参
数?
A．50/5
B．75/5
C．100/5
D．150/5
）
13、 低压配电系统中，采用单芯导线保护中性线(PEN线)干线，当截面为铜材时不应小于下列哪一项数
值?（
A．2.5mm2
B．4mm2
C．6.0mm2
D．10mm2
14、 交流系统中，35kV及以下电力电缆缆芯的相间额定电压，按规范规定不得低于使用回路的下列哪
一项数值?（
A．工作线电压
B．工作相电压
）
C．133%工作线电压
D．173%工作线电压
15、 下列哪一项内容不符合在保护装置内设置的指示信号的要求?（
A．在直流电压消失时不自动复归
B．所有信号必须启动音响报警
C．能分别显示各保护装置的动作情况
D．对复杂保护装置，能分别显示各部分及各段的动作情况
）
16、 计算35kV线路电流保护时，计算人员按如下方法计算，请问其中哪一项计算是错误的?（
A．主保护整定值按被保护区末端金属性三相短路计算
B．校验主保护灵敏系数时用系统运行方式下本线路三相短路电流除以整定值
C．后备保护整定值按相邻电力设备和线路末端金属性短路计算
D．校验后备保护灵敏系数用系统小运行方式下相邻龟力设备和线路末端产生小短路电流除以整定值
）
17、 一座桥形接线的35kV变电所，若不能从外部引入可靠的低压备用电源，考虑所用变压器的设置
时，下列哪一项选择是正确的?（
A．宜装没两台容量相同可互为备用的所用变压器
B．只装设一台所用变压器
C．应装设二三台不同容量的所用变压器
D．应装设两台不同容量的所用变压器
）
18、 第二类防雷建筑物，防直击雷的避雷装置每根引下线的冲击接地电阻不应大于多少?（
A．30Ω
B．20Ω
C．10Q
D．511
）
19、 某类防雷建筑物，当地土壤电阻率为300Ω·m，其防直击雷的接地装置围绕建筑物敷设成环形接
地体，当该环形接地体所包围的面积为100m2时，请判断下列问题哪一个是正确的?（
A．该环形接地体需要补加垂直接地体4m
B．该环形接地体需要补加水平接地体4m
C．该环形接地体不需要补加接地体
D．该环形接地体需要补加两根2m的垂直接地体
）
）
20、 对于采用低压IT系统供电要求的场所，其故障报警应采用哪种装置?（
A．绝缘监视装置
B．剩余电流保护器
C．电压表
D．过压脱扣器
21、 380V电动机外壳采用可靠的接地后，请判断下面哪一种观点是正确的?（
A．电动机发生漏电时，外壳的电位不会升高，因此人体与之接触不会受到电击
B．电动机发生漏电时，外壳的电位有升高，但由于可靠接地，电位升高很小，人体与之接触不会受到
电击
C．电动机发生漏电时，即使设备已可靠接地，人体与之接触仍有电击的危险
D．因为电动机发生漏电时，即使设备已可靠接地，人体与之接触仍有电击的危险。因此该电动机配电
回路必须使用漏电保护器进行保护
）
）
22、 正常环境下的屋内场所，采用护套绝缘电线直敷设布线时，下列哪一项表述与国家标准的要求一
致?（
A．其截面不应大于4mm2，布线的固定间距不应大于0.4m
B．其截面不应大于2.5mm2，布线的固定间距不应大于0.6m
C．其截面不应大于6mm2，布线的固定间距不应大于0.3m
D．其截面不应大于1.5mm2，布线的固定间距不应大于1.0m
23、 应急照明不能选用下列哪种光源?（
A．白炽灯
B．卤钨灯
C．荧光灯
D．高强度气体放电灯
）
24、 按现行国家标准规定，设计照度值与照度标准值比较，允许的偏差是多少?（
A．-5%～+5%
B．-7.5%～+7.5%
C．-10%～+10%
D．-15%～+15%
）
）
25、 下列有关异步电动机启动控制的描述，哪一项是错误的?（
A．直接启动时校验在电网形成的电压降不得超过规定值，还应校验其启动功率不得超过供电设备和电
网的过载能力
B．降压启动方式即启动时将电源电压降低加到电动机定子绕组上，待电动机接近同步转速后，再将电
动机接至电源电压上运行
C．晶闸管交流调压调速的主要优点是简单、便宜、使用维护方便，其缺点为功率损耗高、效率低、谐
波大
D．晶闸管交流调压调速，常用的接线方式为每相电源各串一组双向晶闸管，分别与电动机定子绕组连
接，另外，电源中性线与电动机绕组的中心点连接
26、 关于电动机的交一交变频调速系统的描述，下列哪一项是错误的?（
A．用晶闸管移相控制的交一交变频调速系统，适用于大功率(3000kW以上)、低速(600r/min以下)的调
速系统
B．交一交变频调速电动机可以是同步电动机或异步电动机
C．当电源频率为50Hz时，交一交变频装置输出频率被限制为ƒ≤16～20Hz
D．当输出频率超过16～20Hz后，随输出频率增加，输出电流的谐波分量减少
）
27、 关于可编程控制器P1C的I/0接口模块，下列描述哪一项是错误的?（
A．I/O接口模块是P1C中CPU与现场输入、输出装置或其他外部设备之间的接口部件
B．P1C系统通过I/O模块与现场设备连接，每个模块都有与之对应的编程地址
C．为满足不同需要，有数字量输入输出模块、模拟量输入输出模块、计数器等特殊功能模块
D．I/O接口模块必须与CPU放置在一起
）
28、 民用建筑内，设置在走道和大厅等公共场所的火灾应急广播扬声器的额定功率不应小于3W，对于
其数量的要求，下列表述中哪一项符合规范的规定?（
A．从--个防火分区的任何部位到近一个扬声器的距离不大于20m
B．从一个防火分区的任何部位到近-一-个扬声器的距离不大于25m
C．从一个防火分区的任何部位到近一个扬声器的距离不大于30m
D．从一个防火分区的任何部位到近一个扬声器的距离不大于15m
）
29、 建筑物高度超过100m的高层民用建筑，在各避难层应设置消防专用电话分机或电话插孔，下列哪
一项表述与规范的要求一致?（
A．应每隔15m设置一个消防专用电话分机或电话插孔
B．应每隔20m设置一个消防专用电话分机或电话插孔
C．应每隔25m设置一个消防专用电话分机或电话插孔
D．应每隔30m设置一个消防专用电话分机或电话插孔
）
）
30、 有线电视系统中，对系统载噪比(C/N)的设计值要求，下列表述中哪一项是正确的?（
A．应不小于38dB
B．应不小于40dB
C．应不小于44dB
D．应不小于47dB
二、多项选择题（共30题，每题2分。每题的备选项中有2个或2个以上符合题意。错选、少选、多选均
不得分）
31、在火灾和爆炸危险厂房中，低压配电系统可采用下列哪几种接地形式?（
A．TN-S
B．TN-C-S
C．TT
D．IT
）
32、 提高车间电力负荷的功率因数，可以减少车间变压器的哪些损耗?（
A．有功损耗
B．无功损耗
C．铁损
D．铜损
）
33、 下列电力负荷中哪几项属于一级负荷?（
A．建筑高度为32m的乙、丙类厂房的消防用电设备
B．建筑高度为60m的综合楼的电动防火门、窗、卷帘等消防设备
C．人民防空地下室二等人员隐蔽所、物资库的应急照明
D．民用机场的机场宾馆及旅客过夜用房用电
）
34、 二级电力负荷的系统，采用以下哪几种供电方式是正确的?（
A．宜由两回路供电
B．在负荷较小或地区供电条件困难时，可由一回6kV及以上专用架空线路供电
C．当采用一回电缆线路时，应采用两根电缆组成的电缆线路供电，其每根电缆应能承受100%的二级负
荷
D．当采用一回电缆线路时，应采用两根电缆组成的电缆线路供电，其每根电缆应能承受50%的二级负
荷
）
35、 变配电所中,当6～10kV母线采用单母线分段接线时，分段处宜装设断路器，属于下列哪几种情况
时，可装设隔离开关或隔离触头?（
A．母线上短路电流较小
B．不需要带负荷操作
C．继电保护或自动装置无要求
D．出线回路较少
）

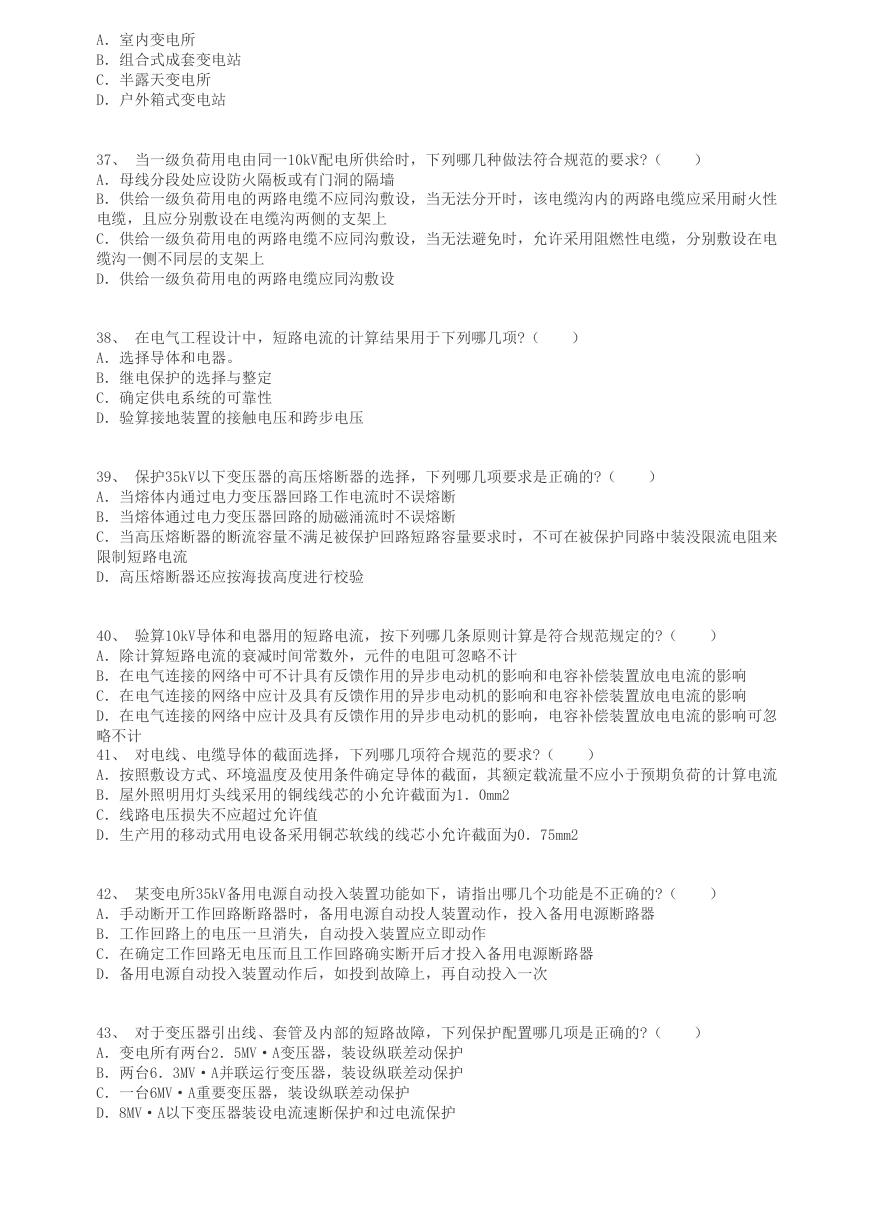

36、 某大型民用建筑内需没置一座10kV变电所，下列哪几种形式比较适宜?（
）
A．室内变电所
B．组合式成套变电站
C．半露天变电所
D．户外箱式变电站
37、 当一级负荷用电由同一10kV配电所供给时，下列哪几种做法符合规范的要求?（
A．母线分段处应设防火隔板或有门洞的隔墙
B．供给一级负荷用电的两路电缆不应同沟敷设，当无法分开时，该电缆沟内的两路电缆应采用耐火性
电缆，且应分别敷设在电缆沟两侧的支架上
C．供给一级负荷用电的两路电缆不应同沟敷设，当无法避免时，允许采用阻燃性电缆，分别敷设在电
缆沟一侧不同层的支架上
D．供给一级负荷用电的两路电缆应同沟敷设
）
38、 在电气工程设计中，短路电流的计算结果用于下列哪几项?（
A．选择导体和电器。
B．继电保护的选择与整定
C．确定供电系统的可靠性
D．验算接地装置的接触电压和跨步电压
）
39、 保护35kV以下变压器的高压熔断器的选择，下列哪几项要求是正确的?（
A．当熔体内通过电力变压器回路工作电流时不误熔断
B．当熔体通过电力变压器回路的励磁涌流时不误熔断
C．当高压熔断器的断流容量不满足被保护回路短路容量要求时，不可在被保护同路中装没限流电阻来
限制短路电流
D．高压熔断器还应按海拔高度进行校验
）
40、 验算10kV导体和电器用的短路电流，按下列哪几条原则计算是符合规范规定的?（
A．除计算短路电流的衰减时间常数外，元件的电阻可忽略不计
B．在电气连接的网络中可不计具有反馈作用的异步电动机的影响和电容补偿装置放电电流的影响
C．在电气连接的网络中应计及具有反馈作用的异步电动机的影响和电容补偿装置放电电流的影响
D．在电气连接的网络中应计及具有反馈作用的异步电动机的影响，电容补偿装置放电电流的影响可忽
略不计
41、 对电线、电缆导体的截面选择，下列哪几项符合规范的要求?（
A．按照敷设方式、环境温度及使用条件确定导体的截面，其额定载流量不应小于预期负荷的计算电流
B．屋外照明用灯头线采用的铜线线芯的小允许截面为1．0mm2
C．线路电压损失不应超过允许值
D．生产用的移动式用电设备采用铜芯软线的线芯小允许截面为0．75mm2
）
）
42、 某变电所35kV备用电源自动投入装置功能如下，请指出哪几个功能是不正确的?（
A．手动断开工作回路断路器时，备用电源自动投人装置动作，投入备用电源断路器
B．工作回路上的电压一旦消失，自动投入装置应立即动作
C．在确定工作回路无电压而且工作回路确实断开后才投入备用电源断路器
D．备用电源自动投入装置动作后，如投到故障上，再自动投入一次
）
43、 对于变压器引出线、套管及内部的短路故障，下列保护配置哪几项是正确的?（
A．变电所有两台2．5MV·A变压器，装设纵联差动保护
B．两台6．3MV·A并联运行变压器，装设纵联差动保护
C．一台6MV·A重要变压器，装设纵联差动保护
D．8MV·A以下变压器装设电流速断保护和过电流保护
）

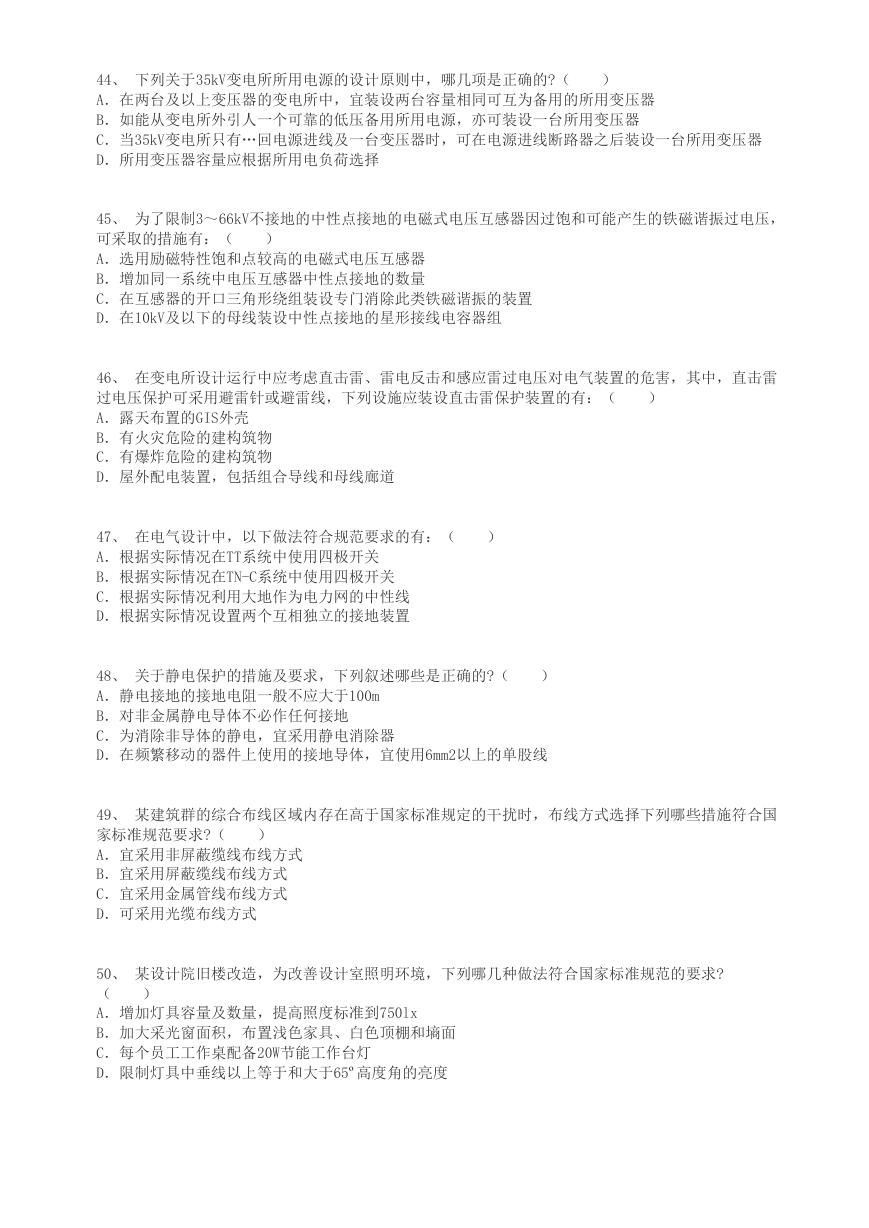

44、 下列关于35kV变电所所用电源的设计原则中，哪几项是正确的?（
A．在两台及以上变压器的变电所中，宜装设两台容量相同可互为备用的所用变压器
B．如能从变电所外引人一个可靠的低压备用所用电源，亦可装设一台所用变压器
C．当35kV变电所只有…回电源进线及一台变压器时，可在电源进线断路器之后装设一台所用变压器
D．所用变压器容量应根据所用电负荷选择
）
）
45、 为了限制3～66kV不接地的中性点接地的电磁式电压互感器因过饱和可能产生的铁磁谐振过电压，
可采取的措施有：（
A．选用励磁特性饱和点较高的电磁式电压互感器
B．增加同一系统中电压互感器中性点接地的数量
C．在互感器的开口三角形绕组装设专门消除此类铁磁谐振的装置
D．在10kV及以下的母线装设中性点接地的星形接线电容器组
46、 在变电所设计运行中应考虑直击雷、雷电反击和感应雷过电压对电气装置的危害，其中，直击雷
过电压保护可采用避雷针或避雷线，下列设施应装设直击雷保护装置的有：（
A．露天布置的GIS外壳
B．有火灾危险的建构筑物
C．有爆炸危险的建构筑物
D．屋外配电装置，包括组合导线和母线廊道
）
47、 在电气设计中，以下做法符合规范要求的有：（
A．根据实际情况在TT系统中使用四极开关
B．根据实际情况在TN-C系统中使用四极开关
C．根据实际情况利用大地作为电力网的中性线
D．根据实际情况设置两个互相独立的接地装置
）
48、 关于静电保护的措施及要求，下列叙述哪些是正确的?（
A．静电接地的接地电阻一般不应大于100m
B．对非金属静电导体不必作任何接地
C．为消除非导体的静电，宜采用静电消除器
D．在频繁移动的器件上使用的接地导体，宜使用6mm2以上的单股线
）
）
49、 某建筑群的综合布线区域内存在高于国家标准规定的干扰时，布线方式选择下列哪些措施符合国
家标准规范要求?（
A．宜采用非屏蔽缆线布线方式
B．宜采用屏蔽缆线布线方式
C．宜采用金属管线布线方式
D．可采用光缆布线方式
）
50、 某设计院旧楼改造，为改善设计室照明环境，下列哪几种做法符合国家标准规范的要求?
（
A．增加灯具容量及数量，提高照度标准到750lx
B．加大采光窗面积，布置浅色家具、白色顶棚和墒面
C．每个员工工作桌配备20W节能工作台灯
D．限制灯具中垂线以上等于和大于65º高度角的亮度

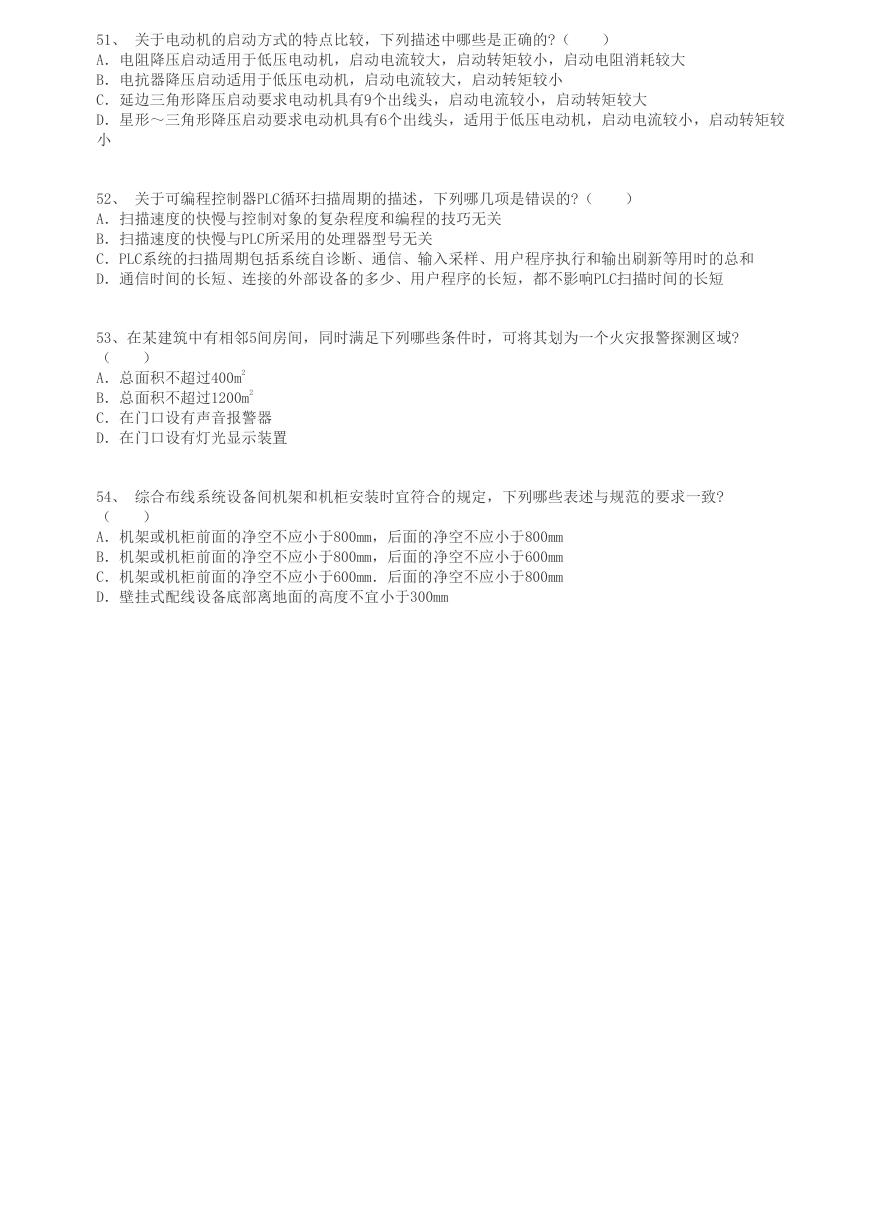

51、 关于电动机的启动方式的特点比较，下列描述中哪些是正确的?（
A．电阻降压启动适用于低压电动机，启动电流较大，启动转矩较小，启动电阻消耗较大
B．电抗器降压启动适用于低压电动机，启动电流较大，启动转矩较小
C．延边三角形降压启动要求电动机具有9个出线头，启动电流较小，启动转矩较大
D．星形～三角形降压启动要求电动机具有6个出线头，适用于低压电动机，启动电流较小，启动转矩较
小
）
52、 关于可编程控制器PLC循环扫描周期的描述，下列哪几项是错误的?（
A．扫描速度的快慢与控制对象的复杂程度和编程的技巧无关
B．扫描速度的快慢与PLC所采用的处理器型号无关
C．PLC系统的扫描周期包括系统自诊断、通信、输入采样、用户程序执行和输出刷新等用时的总和
D．通信时间的长短、连接的外部设备的多少、用户程序的长短，都不影响PLC扫描时间的长短
）
）
53、在某建筑中有相邻5间房间，同时满足下列哪些条件时，可将其划为一个火灾报警探测区域?
（
A．总面积不超过400m2
B．总面积不超过1200m2
C．在门口设有声音报警器
D．在门口设有灯光显示装置
）
54、 综合布线系统设备间机架和机柜安装时宜符合的规定，下列哪些表述与规范的要求一致?
（
A．机架或机柜前面的净空不应小于800mm，后面的净空不应小于800mm
B．机架或机柜前面的净空不应小于800mm，后面的净空不应小于600mm
C．机架或机柜前面的净空不应小于600mm．后面的净空不应小于800mm
D．壁挂式配线设备底部离地面的高度不宜小于300mm
