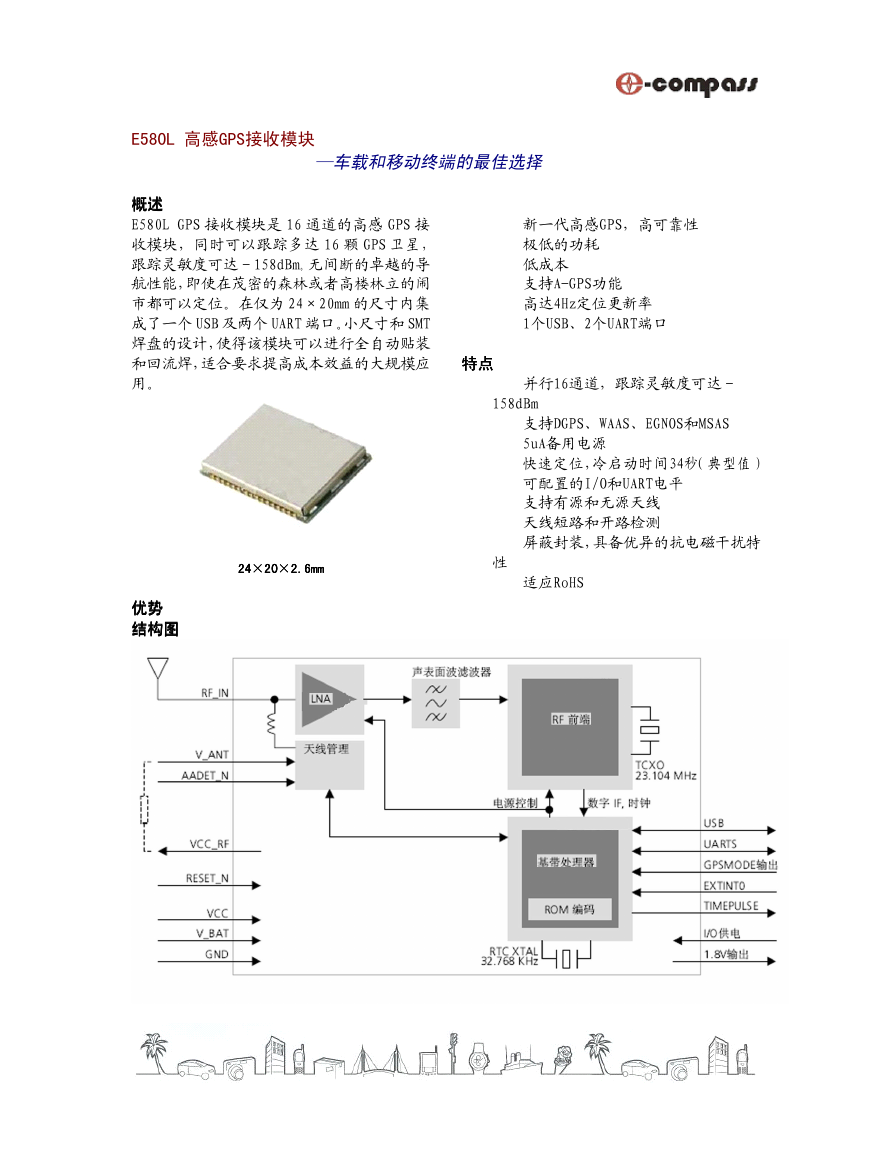

E580L 高感GPS接收模块 —车载和移动终端的最佳选择概述概述概述 E580L GPS 接收模块是 16 通道的高感 GPS 接收模块，同时可以跟踪多达 16 颗 GPS 卫星，跟踪灵敏度可达－158dBm。无间断的卓越的导航性能，即使在茂密的森林或者高楼林立的闹市都可以定位。在仅为 24×20mm 的尺寸内集成了一个 USB 及两个 UART 端口。小尺寸和 SMT 焊盘的设计，使得该模块可以进行全自动贴装和回流焊，适合要求提高成本效益的大规模应用。 242424 ××× 202020 ××× 2.6mm 2.6mm 2.6mm 优势优势优势结构图结构图结构图新一代高感GPS，高可靠性极低的功耗低成本支持A-GPS功能高达4Hz定位更新率 1个USB、2个UART端口特点特点特点并行16通道，跟踪灵敏度可达－ 158dBm 支持DGPS、WAAS、EGNOS和MSAS 5uA备用电源快速定位，冷启动时间34秒（典型值）可配置的I/O和UART电平支持有源和无源天线天线短路和开路检测屏蔽封装，具备优异的抗电磁干扰特性适应RoHS

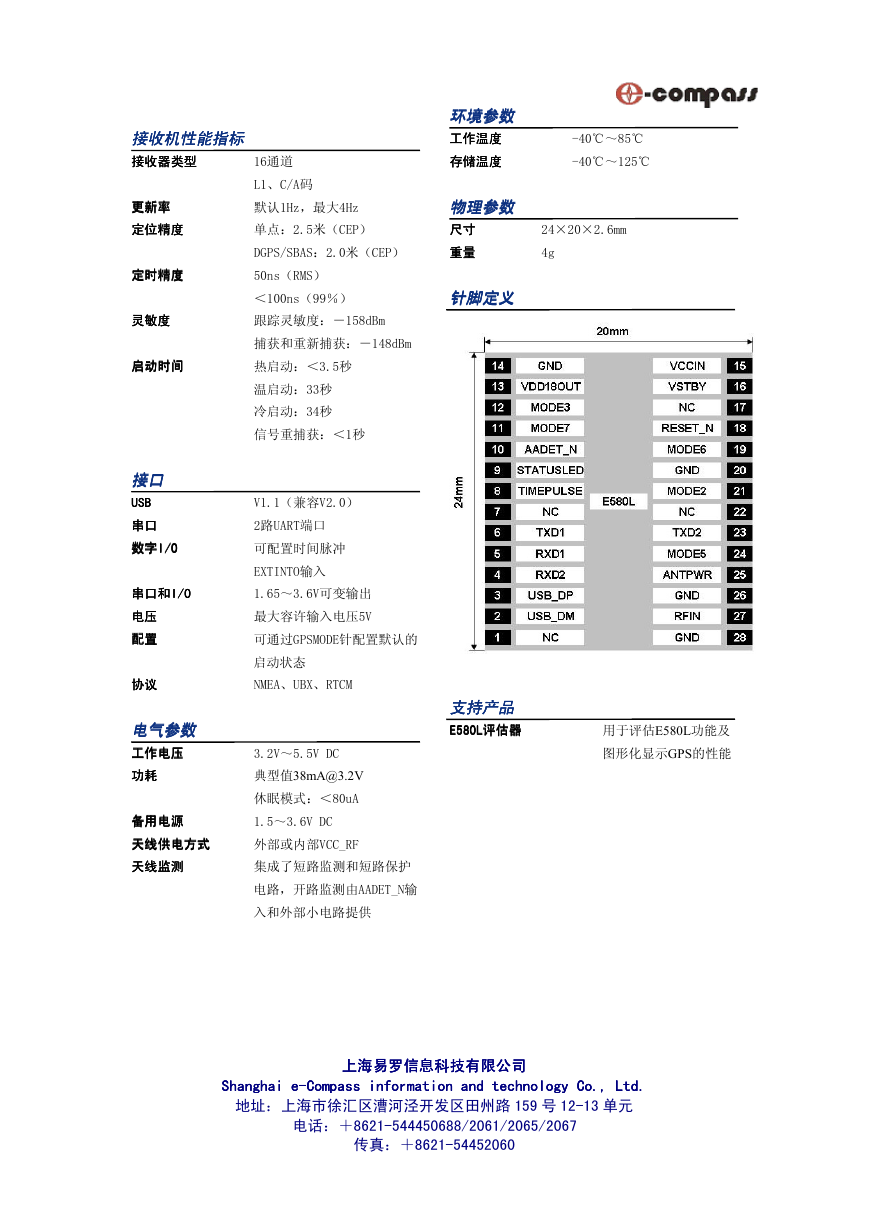

接收机性能指标接收机性能指标接收机性能指标接收器类型接收器类型接收器类型 16通道 L1、C/A码更新率更新率更新率定位精度定位精度定位精度默认1Hz，最大4Hz 单点：2.5米（CEP）环境参数环境参数环境参数工作温度工作温度工作温度存储温度存储温度存储温度物理参数物理参数物理参数尺寸尺寸尺寸 -40℃～85℃ -40℃～125℃ 24×20×2.6mm DGPS/SBAS：2.0米（CEP）重量重量重量 4g 定时精度定时精度定时精度 50ns（RMS）＜100ns（99％）针脚定义针脚定义针脚定义灵敏度灵敏度灵敏度跟踪灵敏度：－158dBm 捕获和重新捕获：－148dBm 启动时间启动时间启动时间热启动：＜3.5秒温启动：33秒冷启动：34秒信号重捕获：＜1秒 V1.1（兼容V2.0） 2路UART端口接口接口接口 USBUSBUSB 串口串口串口数字数字数字 I/OI/OI/O 可配置时间脉冲 EXTINTO输入串口和串口和串口和 I/OI/OI/O 1.65～3.6V可变输出电压电压电压配置配置配置协议协议协议电气参数电气参数电气参数工作电压工作电压工作电压功耗功耗功耗最大容许输入电压5V 可通过GPSMODE针配置默认的启动状态 NMEA、UBX、RTCM 3.2V～5.5V DC 典型值38mA@3.2V 休眠模式：＜80uA 备用电源备用电源备用电源 1.5～3.6V DC 天线供电方式天线供电方式天线供电方式外部或内部VCC_RF 天线监测天线监测天线监测集成了短路监测和短路保护电路，开路监测由AADET_N输入和外部小电路提供支持产品支持产品支持产品评估器评估器评估器 E580L E580L E580L 用于评估E580L功能及图形化显示GPS的性能上海易罗信息科技有限公司上海易罗信息科技有限公司上海易罗信息科技有限公司 Shanghai Shanghai Shanghai e-Compass e-Compass e-Compass information information information andandand technology technology technology Co., Co., Co., Ltd. Ltd. Ltd. 地址：上海市徐汇区漕河泾开发区田州路 159 号 12-13 单元电话：＋8621-544450688/2061/2065/2067 传真：＋8621-54452060
