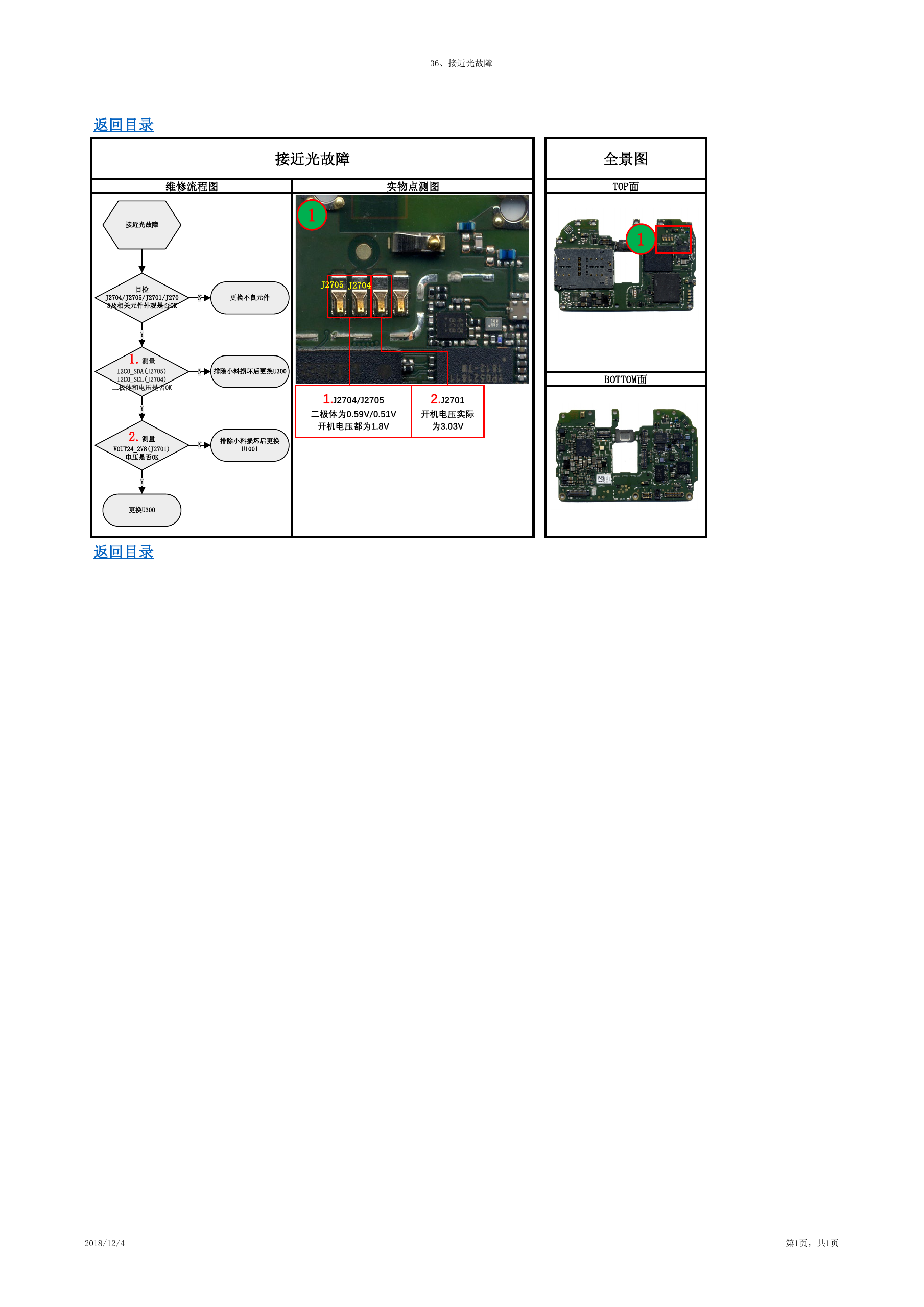

36、接近光故障 返回目录 接近光故障 维修流程图 实物点测图 接近光故障 1 目检 J2704/J2705/J2701/J270 3及相关元件外观是否OK N 更换不良元件 J2705 J2704 N 排除小料损坏后更换U300 N 排除小料损坏后更换 U1001 1.J2704/J2705 二极体为0.59V/0.51V 开机电压都为1.8V 2.J2701 开机电压实际 为3.03V Y 1.测量 I2C0_SDA(J2705) I2C0_SCL(J2704) 二极体和电压是否OK Y 2.测量 VOUT24_2V8(J2701) 电压是否OK Y 更换U300 返回目录 全景图 TOP面 1 BOTTOM面 2018/12/4 第1页,共1页
