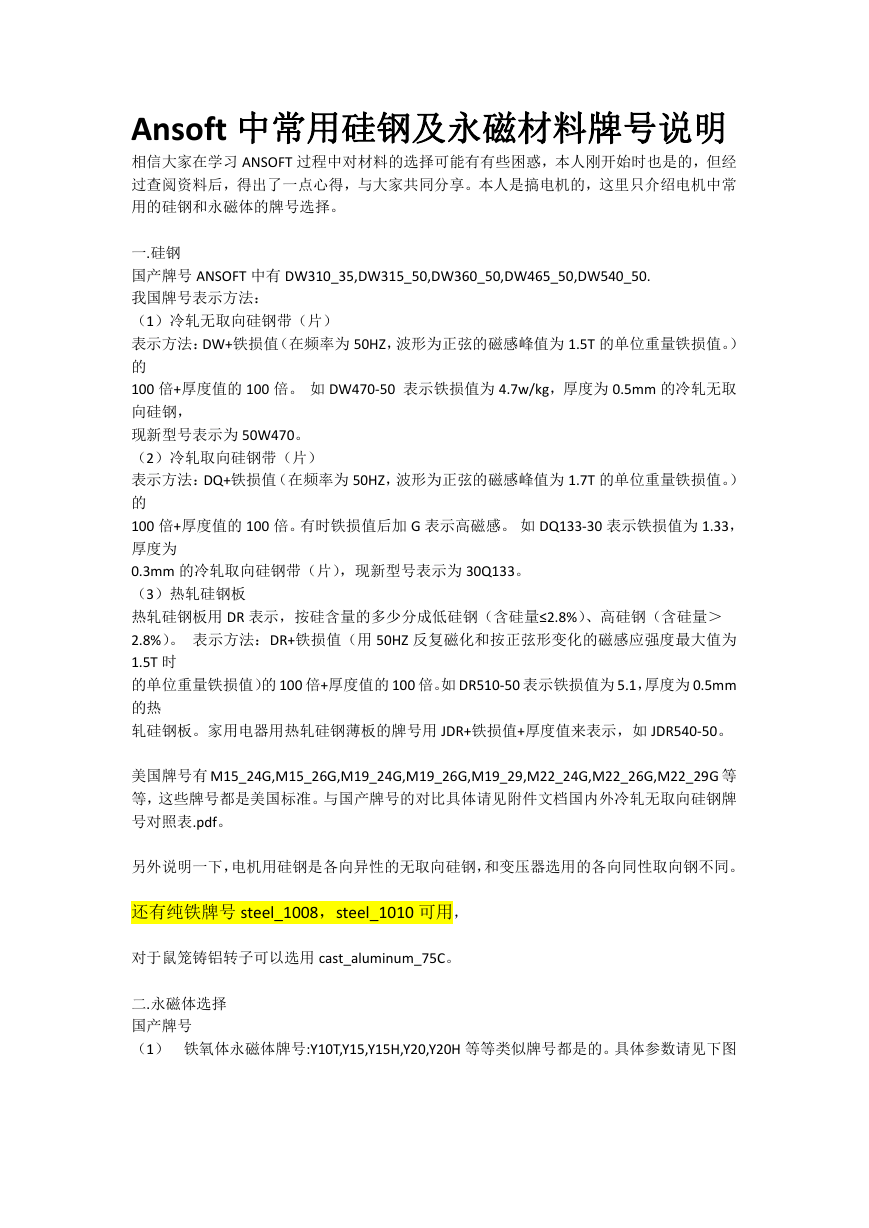

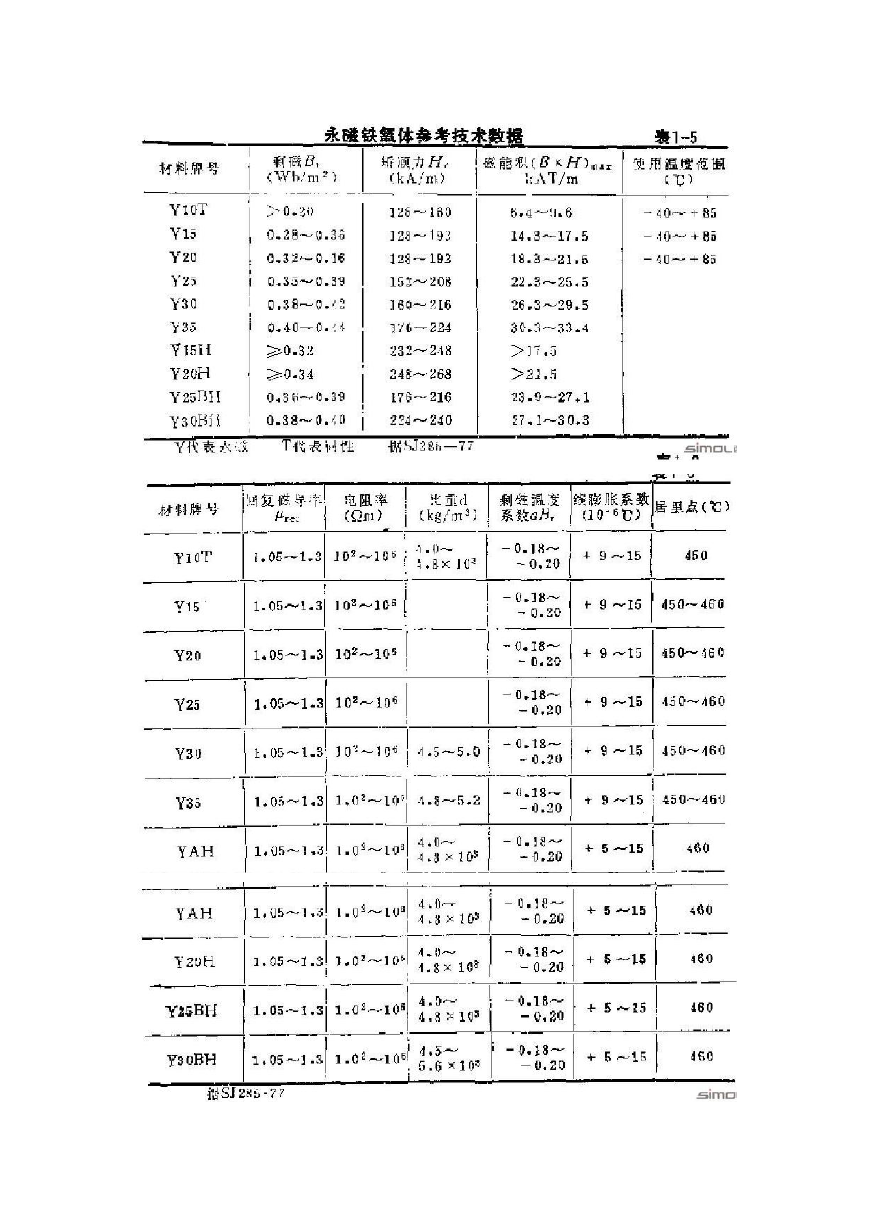

Ansoft 中常用硅钢及永磁材料牌号说明 相信大家在学习 ANSOFT 过程中对材料的选择可能有有些困惑，本人刚开始时也是的，但经 过查阅资料后，得出了一点心得，与大家共同分享。本人是搞电机的，这里只介绍电机中常 用的硅钢和永磁体的牌号选择。 一.硅钢 国产牌号 ANSOFT 中有 DW310_35,DW315_50,DW360_50,DW465_50,DW540_50. 我国牌号表示方法： （1）冷轧无取向硅钢带（片） 表示方法：DW+铁损值（在频率为 50HZ，波形为正弦的磁感峰值为 1.5T 的单位重量铁损值。） 的 100 倍+厚度值的 100 倍。 如 DW470-50 表示铁损值为 4.7w/kg，厚度为 0.5mm 的冷轧无取 向硅钢， 现新型号表示为 50W470。 （2）冷轧取向硅钢带（片） 表示方法：DQ+铁损值（在频率为 50HZ，波形为正弦的磁感峰值为 1.7T 的单位重量铁损值。） 的 100 倍+厚度值的 100 倍。有时铁损值后加 G 表示高磁感。 如 DQ133-30 表示铁损值为 1.33， 厚度为 0.3mm 的冷轧取向硅钢带（片），现新型号表示为 30Q133。 （3）热轧硅钢板 热轧硅钢板用 DR 表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞ 2.8%）。 表示方法：DR+铁损值（用 50HZ 反复磁化和按正弦形变化的磁感应强度最大值为 1.5T 时 的单位重量铁损值）的 100 倍+厚度值的 100 倍。如 DR510-50 表示铁损值为 5.1，厚度为 0.5mm 的热 轧硅钢板。家用电器用热轧硅钢薄板的牌号用 JDR+铁损值+厚度值来表示，如 JDR540-50。 美国牌号有 M15_24G,M15_26G,M19_24G,M19_26G,M19_29,M22_24G,M22_26G,M22_29G 等 等，这些牌号都是美国标准。与国产牌号的对比具体请见附件文档国内外冷轧无取向硅钢牌 号对照表.pdf。 另外说明一下，电机用硅钢是各向异性的无取向硅钢，和变压器选用的各向同性取向钢不同。 还有纯铁牌号 steel_1008，steel_1010 可用， 对于鼠笼铸铝转子可以选用 cast_aluminum_75C。 二.永磁体选择 国产牌号 （1） 铁氧体永磁体牌号:Y10T,Y15,Y15H,Y20,Y20H 等等类似牌号都是的。具体参数请见下图 



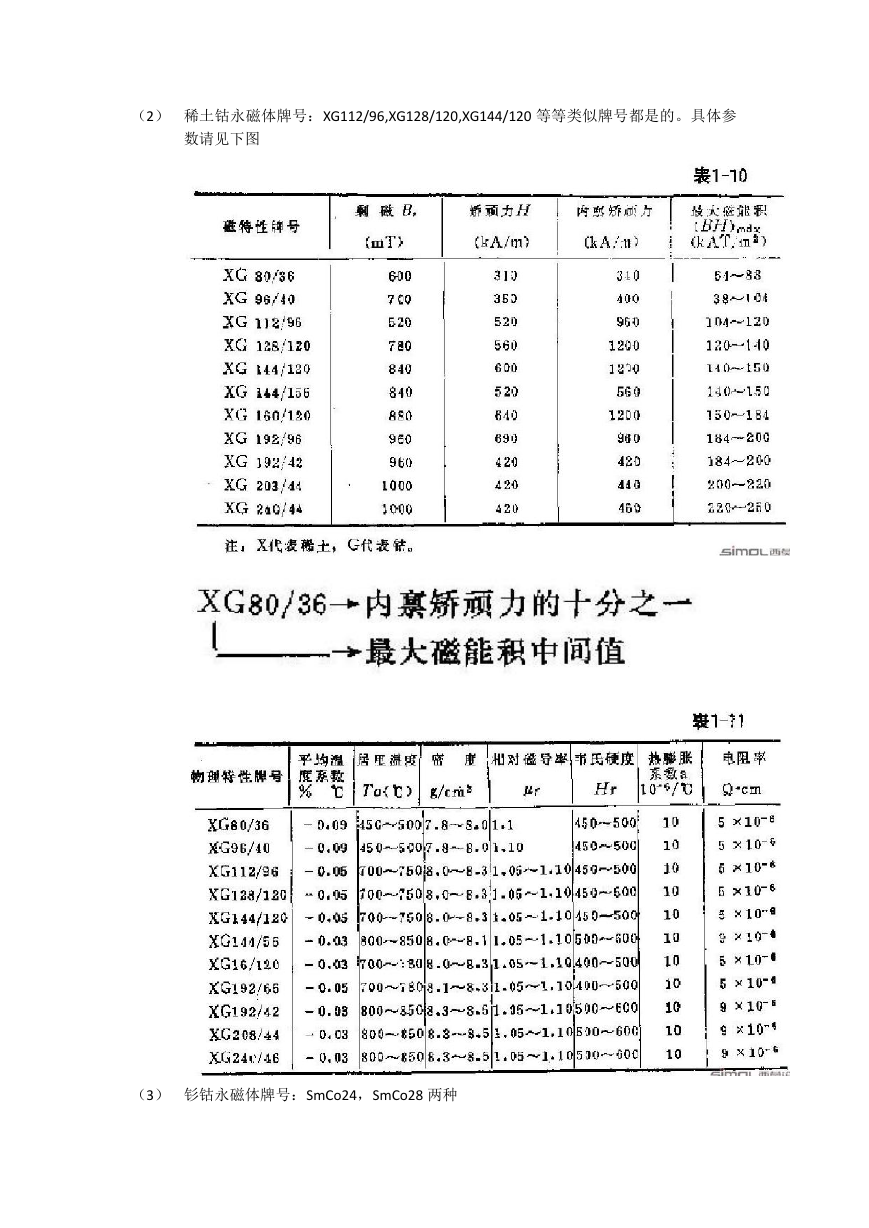

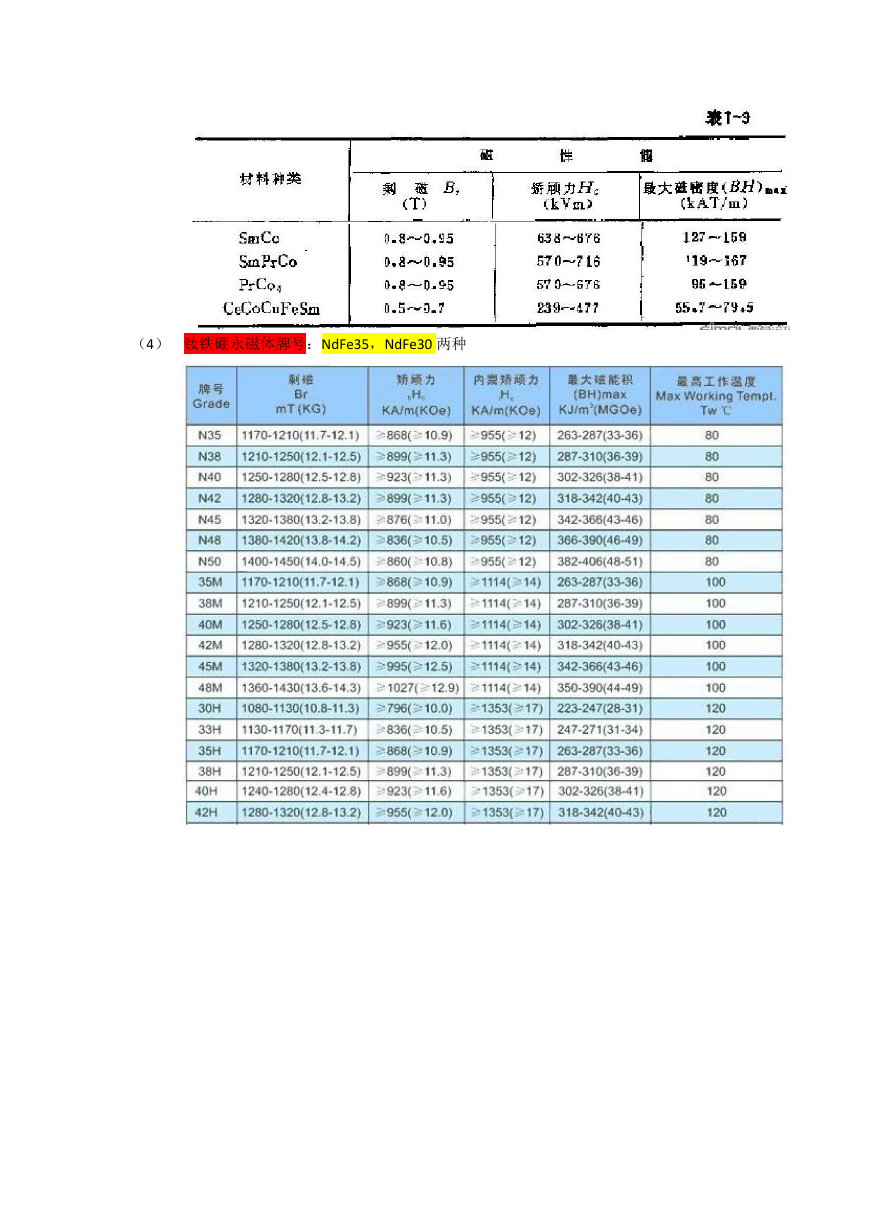

（2） 稀土钴永磁体牌号：XG112/96,XG128/120,XG144/120 等等类似牌号都是的。具体参 数请见下图 （3） 钐钴永磁体牌号：SmCo24，SmCo28 两种 

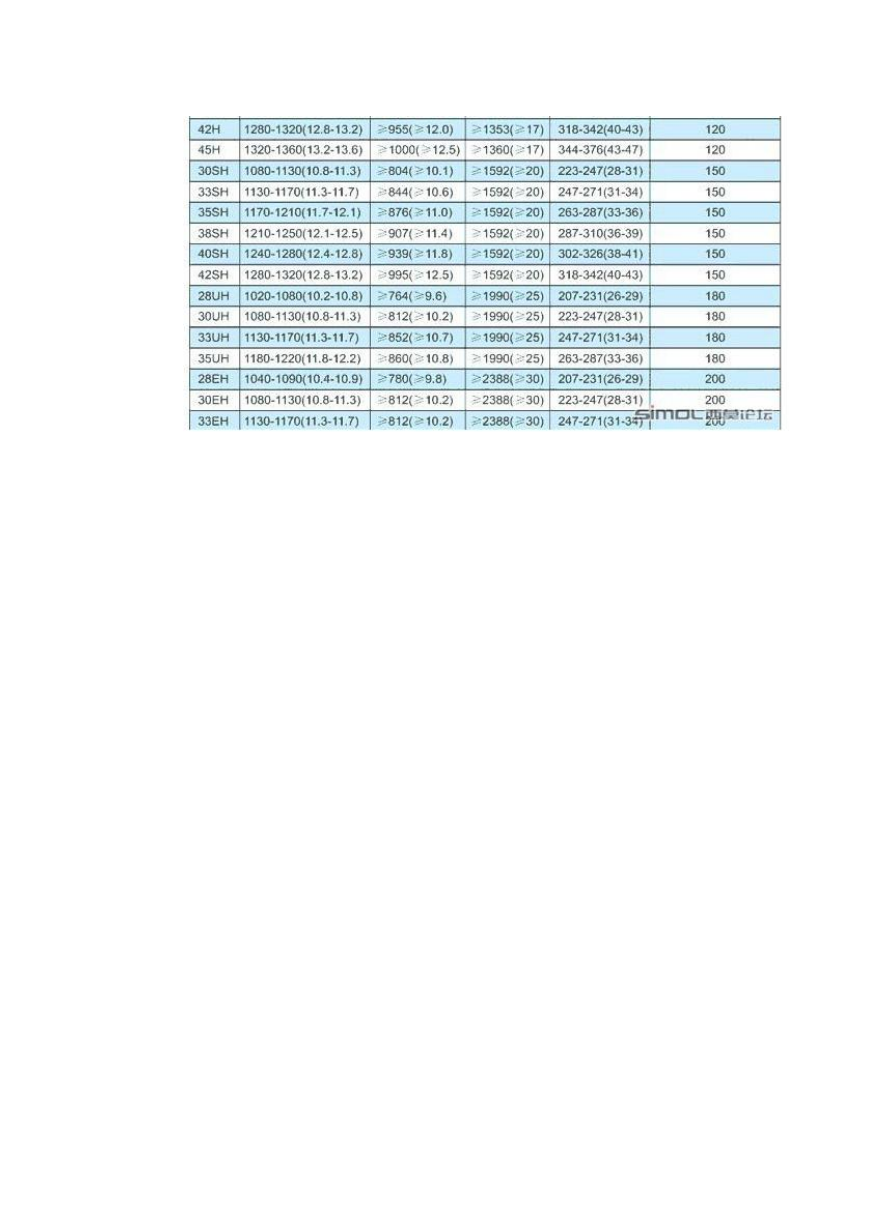

（4） 钕铁硼永磁体牌号：NdFe35，NdFe30 两种
