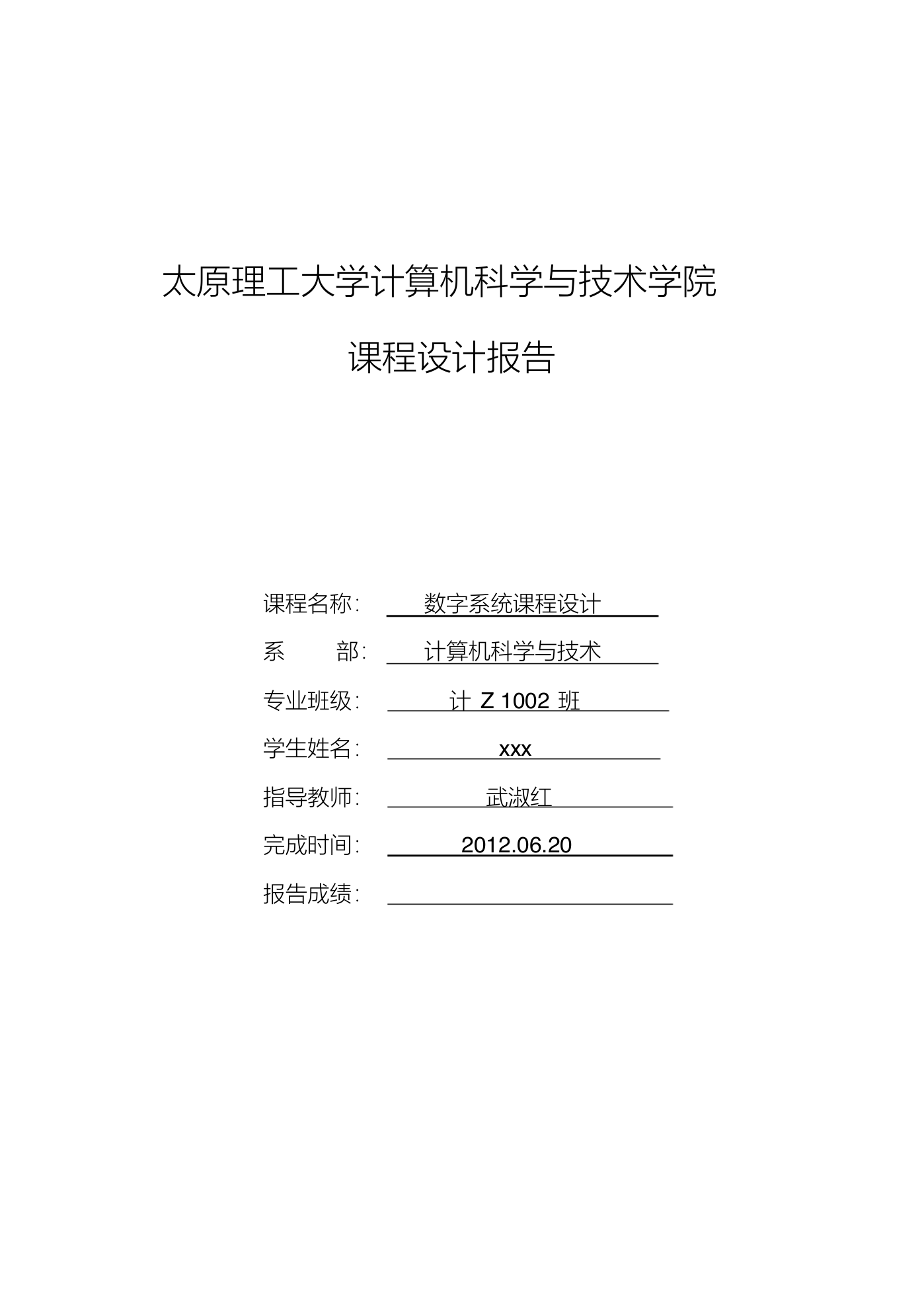

太原理工大学计算机科学与技术学院课程设计报告课程名称：数字系统课程设计系部：计算机科学与技术专业班级：计 Z 1002 班学生姓名：指导教师：完成时间：报告成绩： xxx 武淑红 2012.06.20

数字电子钟设计报告一. 设计要求设计一种多功能数字电子钟，该钟具有基本功能和扩展功能两部分。其中，基本功能为准确计时，以数字形式显示时、分、秒的时间。扩展功能部分则具有：校时功能，可在任何时候将其调至标准时间或者指定时间。数字电子钟的电路也是由主体电路和扩展电路两部分构成，在电路中，基本功能部分由主体电路实现，而扩展功能部电路实现。这两部分都要用到振荡电路提供的 1Hz 脉冲信号。在计时出现误差时电路还可以进行校时、校分、校秒功能。并且可以用数码管显示时、分、秒，各位均为两位显示，扩展部分要有相应的响应电路。要求：（1）电子钟能够显示“时” 、“分”、“秒”，（23 时 59 分 59 秒）。（2）能实现对“时”、“分”、“秒”的校时。（3）自己设计可供数字电子钟使用的直流稳压电源。小型直流稳压电源的设计要求：（1）输出电压可在 5V 到 15V之间连续可调（2）当电网电压在 220V上下波动 15%,输出电流在 0~80mA范围内变化时，均可正常稳压，输出电压的变化不超过± 0.3V。（3）在保证正常稳压的前提下，尽量减小功率。（4）具有过流保护功能。（5）画出设计电路图，标出电路参数（6）测试所设计电路的性能指标。二. 设计的作用、目的数字系统课程设计是在学习了模拟电子技术、数字电子技术课程之后进行的一个重要的实践环节，目的在于将模拟和数字这两部分课程的理论和实践联系起来，在老师指导下对某一设计课题进行电路设计和实践。它对巩固所学课程的理论知识、培养学生运用所学知识解决实际问题的能力有着十分重要的作用，有利于启发学生创新思维和提高学生工程设计能力和实践动手能力。

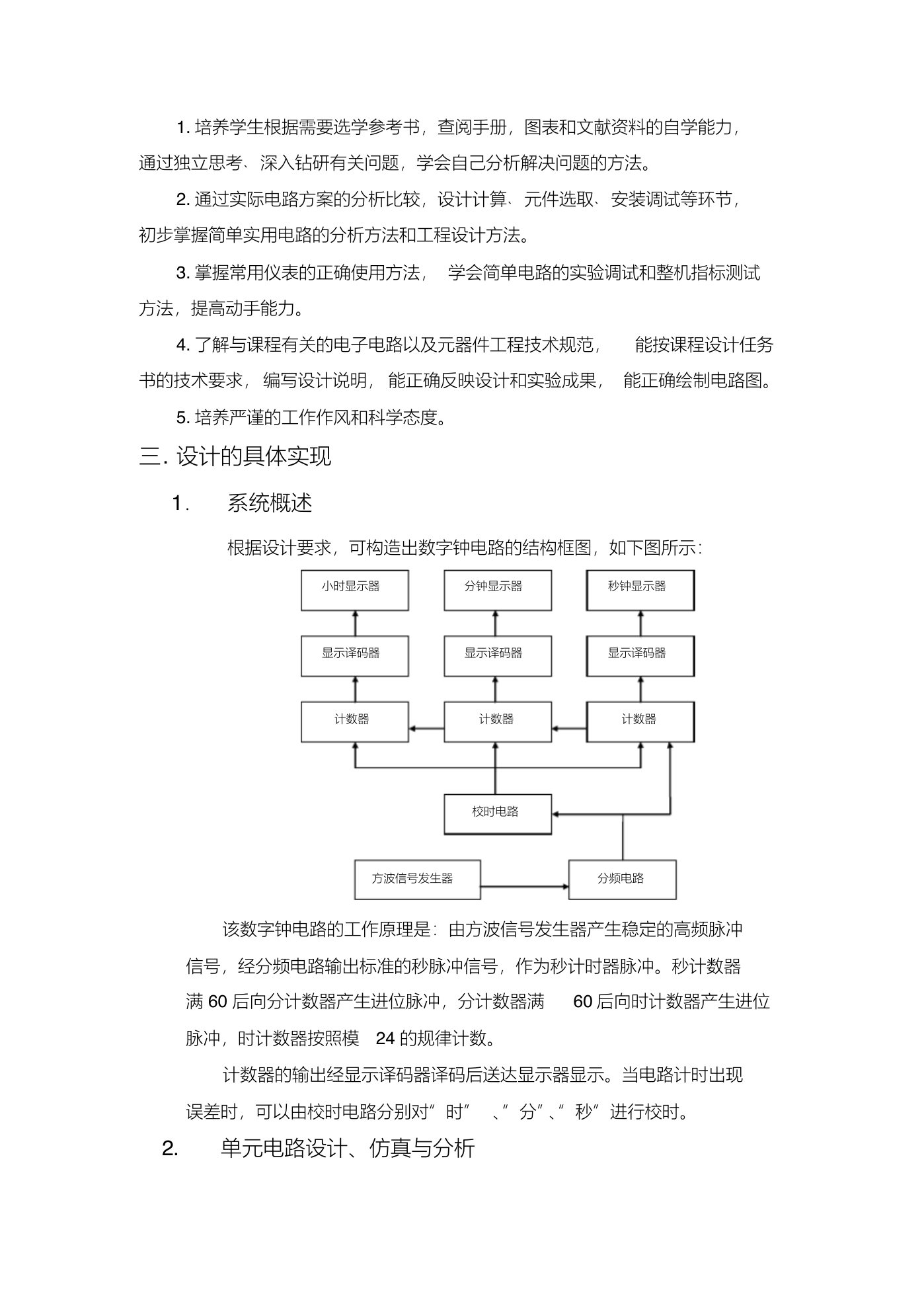

1. 培养学生根据需要选学参考书，查阅手册，图表和文献资料的自学能力，通过独立思考﹑深入钻研有关问题，学会自己分析解决问题的方法。 2. 通过实际电路方案的分析比较，设计计算﹑元件选取﹑安装调试等环节，初步掌握简单实用电路的分析方法和工程设计方法。 3. 掌握常用仪表的正确使用方法，学会简单电路的实验调试和整机指标测试方法，提高动手能力。 4. 了解与课程有关的电子电路以及元器件工程技术规范，能按课程设计任务书的技术要求，编写设计说明，能正确反映设计和实验成果，能正确绘制电路图。 5. 培养严谨的工作作风和科学态度。三. 设计的具体实现 1．系统概述根据设计要求，可构造出数字钟电路的结构框图，如下图所示：小时显示器分钟显示器秒钟显示器显示译码器显示译码器显示译码器计数器计数器计数器校时电路方波信号发生器分频电路该数字钟电路的工作原理是：由方波信号发生器产生稳定的高频脉冲信号，经分频电路输出标准的秒脉冲信号，作为秒计时器脉冲。秒计数器满 60 后向分计数器产生进位脉冲，分计数器满 60 后向时计数器产生进位脉冲，时计数器按照模 24 的规律计数。计数器的输出经显示译码器译码后送达显示器显示。当电路计时出现误差时，可以由校时电路分别对“时” 、“分”、“秒”进行校时。 2. 单元电路设计、仿真与分析

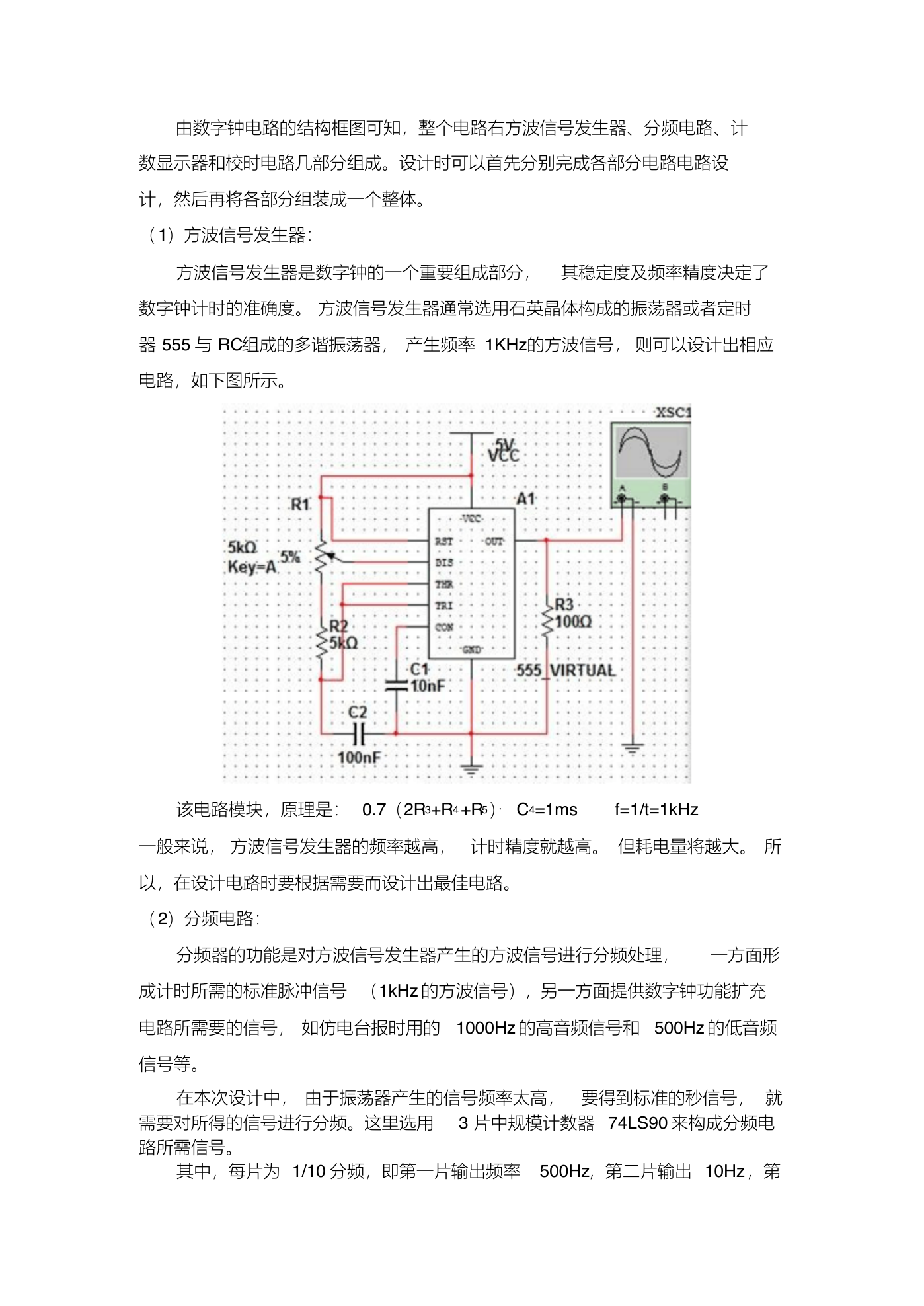

由数字钟电路的结构框图可知，整个电路右方波信号发生器、分频电路、计数显示器和校时电路几部分组成。设计时可以首先分别完成各部分电路电路设计，然后再将各部分组装成一个整体。（1）方波信号发生器：方波信号发生器是数字钟的一个重要组成部分，其稳定度及频率精度决定了数字钟计时的准确度。方波信号发生器通常选用石英晶体构成的振荡器或者定时器 555 与 RC组成的多谐振荡器，产生频率 1KHz的方波信号，则可以设计出相应电路，如下图所示。该电路模块，原理是： 0.7（2R3+R4+R5）·C4=1ms f=1/t=1kHz 一般来说，方波信号发生器的频率越高，计时精度就越高。但耗电量将越大。所以，在设计电路时要根据需要而设计出最佳电路。（2）分频电路：分频器的功能是对方波信号发生器产生的方波信号进行分频处理，一方面形成计时所需的标准脉冲信号（1kHz 的方波信号），另一方面提供数字钟功能扩充电路所需要的信号，如仿电台报时用的 1000Hz 的高音频信号和 500Hz 的低音频信号等。在本次设计中，由于振荡器产生的信号频率太高，要得到标准的秒信号，就需要对所得的信号进行分频。这里选用 3 片中规模计数器 74LS90 来构成分频电路所需信号。其中，每片为 1/10 分频，即第一片输出频率 500Hz，第二片输出 10Hz，第

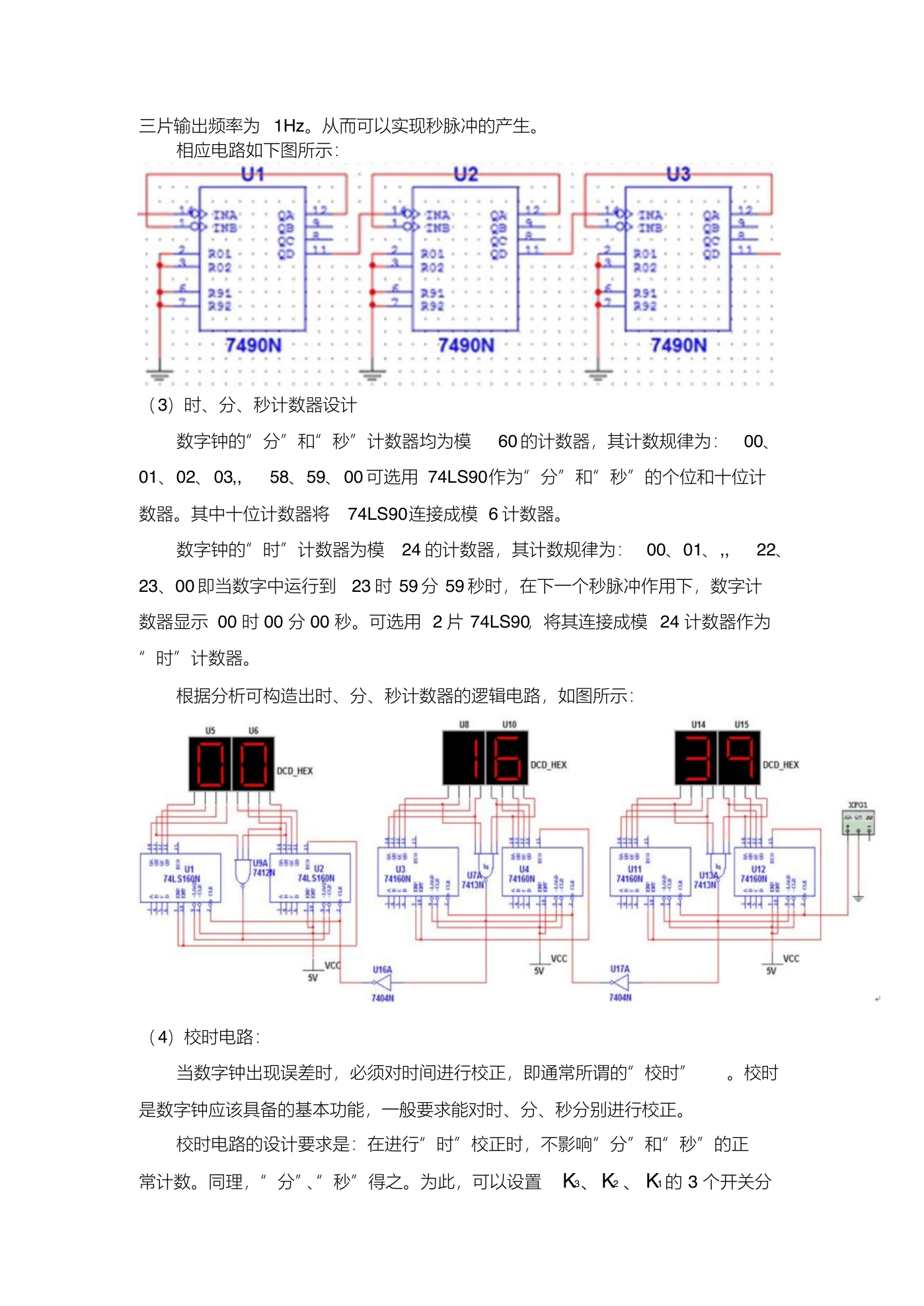

三片输出频率为 1Hz。从而可以实现秒脉冲的产生。相应电路如下图所示：（3）时、分、秒计数器设计数字钟的“分”和“秒”计数器均为模 60 的计数器，其计数规律为： 00、 01、02、03,, 58、59、00 可选用 74LS90作为“分”和“秒”的个位和十位计数器。其中十位计数器将 74LS90连接成模 6 计数器。数字钟的“时”计数器为模 24 的计数器，其计数规律为： 00、01、,, 22、 23、00 即当数字中运行到 23 时 59 分 59 秒时，在下一个秒脉冲作用下，数字计数器显示 00 时 00 分 00 秒。可选用 2 片 74LS90，将其连接成模 24 计数器作为 “时”计数器。根据分析可构造出时、分、秒计数器的逻辑电路，如图所示：（4）校时电路：当数字钟出现误差时，必须对时间进行校正，即通常所谓的“校时” 。校时是数字钟应该具备的基本功能，一般要求能对时、分、秒分别进行校正。校时电路的设计要求是：在进行“时”校正时，不影响“分”和“秒”的正常计数。同理，“分”、“秒”得之。为此，可以设置 K3、K2 、 K1 的 3 个开关分

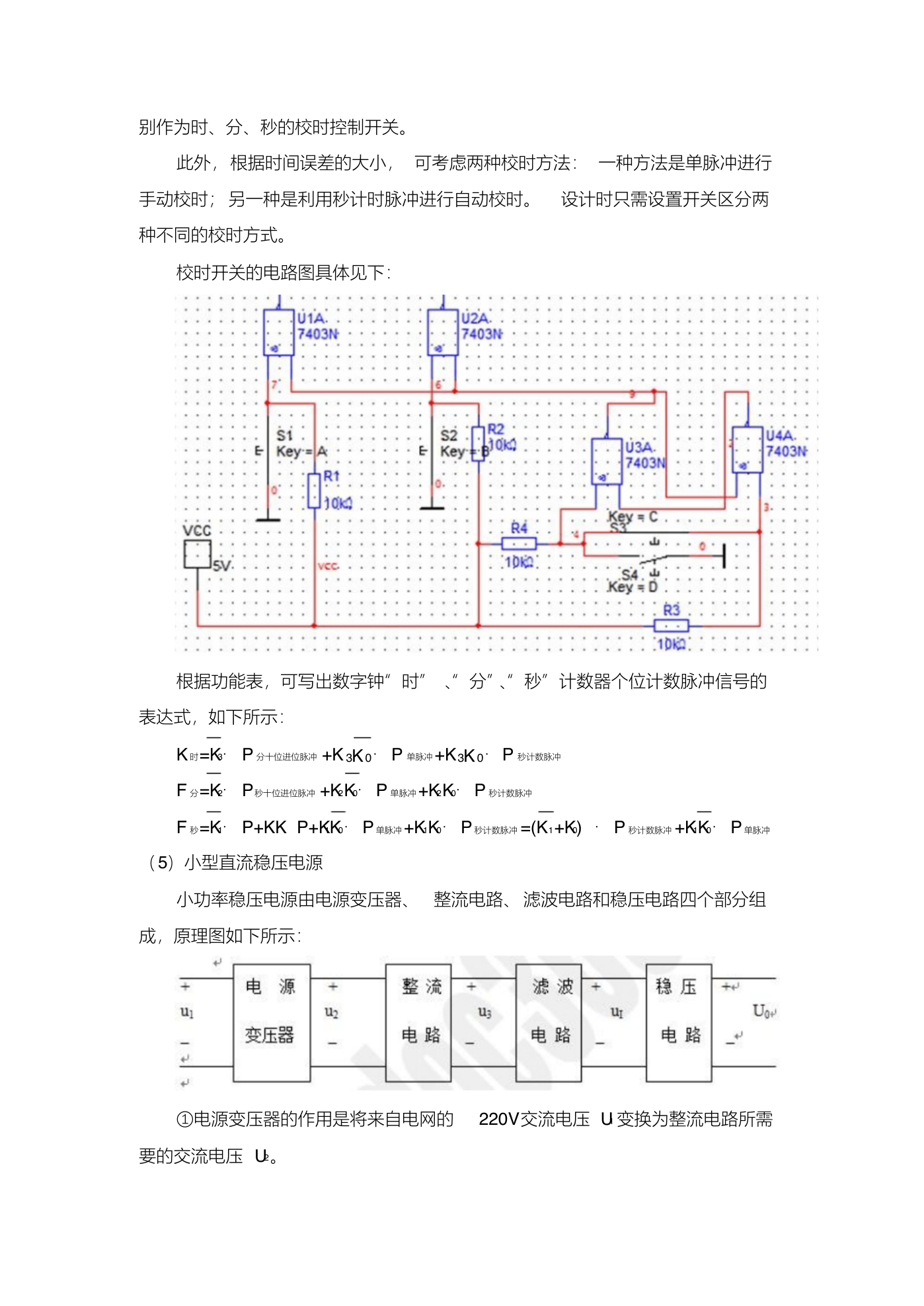

别作为时、分、秒的校时控制开关。此外，根据时间误差的大小，可考虑两种校时方法：一种方法是单脉冲进行手动校时；另一种是利用秒计时脉冲进行自动校时。设计时只需设置开关区分两种不同的校时方式。校时开关的电路图具体见下：根据功能表，可写出数字钟“时” 、“分”、“秒”计数器个位计数脉冲信号的表达式，如下所示： K 时=K3·P 分十位进位脉冲 +K 3K 0·P 单脉冲+K 3K 0·P 秒计数脉冲 F 分=K2·P秒十位进位脉冲 +K2K0·P 单脉冲+K2K0·P 秒计数脉冲 F 秒=K1·P+KK·P+K1K0·P 单脉冲+K1K0·P 秒计数脉冲 =(K1+K0) ·P 秒计数脉冲 +K1K0·P 单脉冲（5）小型直流稳压电源小功率稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，原理图如下所示： ①电源变压器的作用是将来自电网的 220V交流电压 U1 变换为整流电路所需要的交流电压 U2。

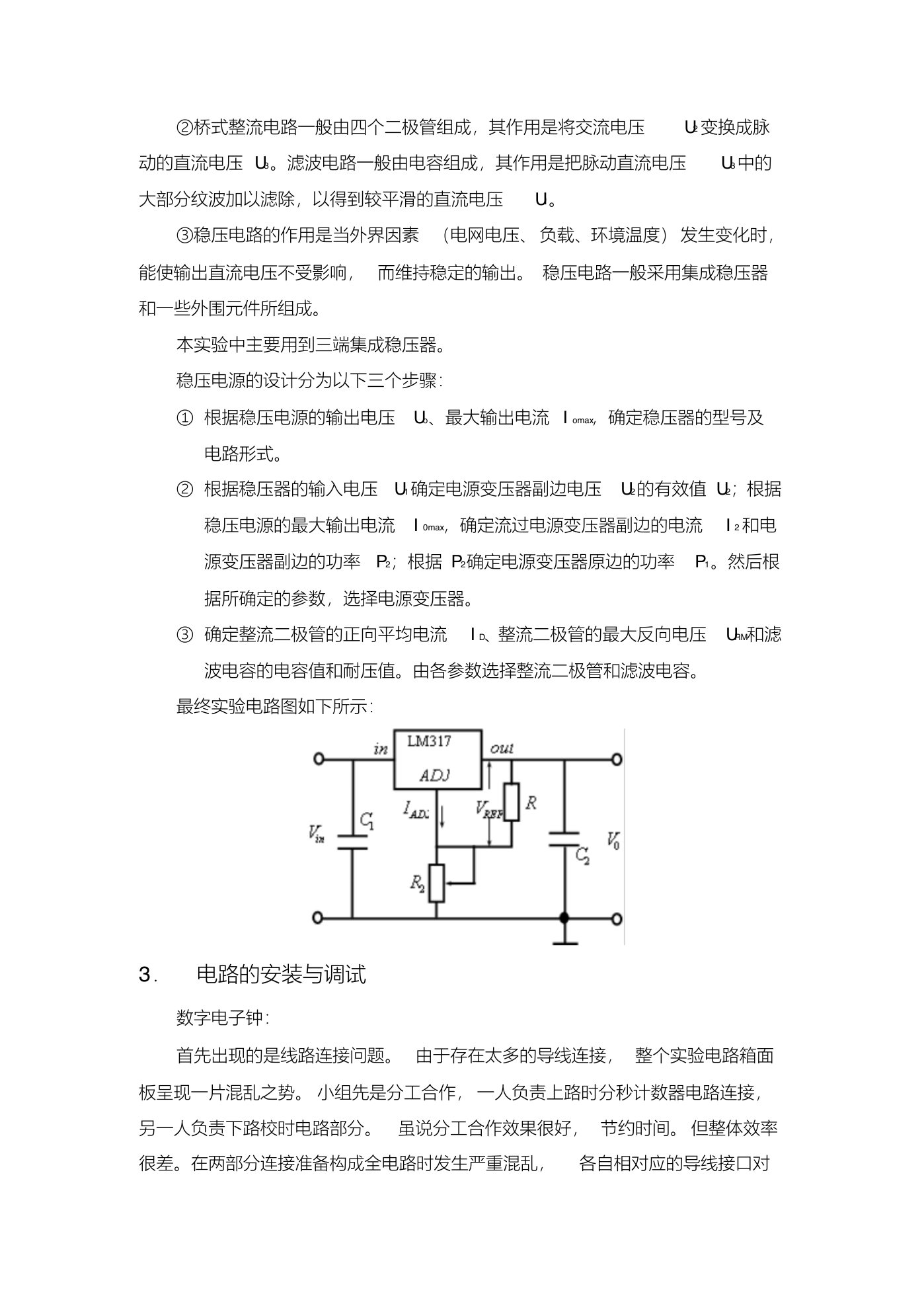

②桥式整流电路一般由四个二极管组成，其作用是将交流电压 U2 变换成脉动的直流电压 U3。滤波电路一般由电容组成，其作用是把脉动直流电压 U3中的大部分纹波加以滤除，以得到较平滑的直流电压 UI。 ③稳压电路的作用是当外界因素（电网电压、负载、环境温度）发生变化时，能使输出直流电压不受影响，而维持稳定的输出。稳压电路一般采用集成稳压器和一些外围元件所组成。本实验中主要用到三端集成稳压器。稳压电源的设计分为以下三个步骤： ① 根据稳压电源的输出电压 Uo、最大输出电流 I omax，确定稳压器的型号及电路形式。 ② 根据稳压器的输入电压 U1确定电源变压器副边电压 U2的有效值 U2；根据稳压电源的最大输出电流 I 0max，确定流过电源变压器副边的电流 I 2 和电源变压器副边的功率 P2；根据 P2确定电源变压器原边的功率 P1。然后根据所确定的参数，选择电源变压器。 ③ 确定整流二极管的正向平均电流 I D、整流二极管的最大反向电压 URM和滤波电容的电容值和耐压值。由各参数选择整流二极管和滤波电容。最终实验电路图如下所示： 3．电路的安装与调试数字电子钟：首先出现的是线路连接问题。由于存在太多的导线连接，整个实验电路箱面板呈现一片混乱之势。小组先是分工合作，一人负责上路时分秒计数器电路连接，另一人负责下路校时电路部分。虽说分工合作效果很好，节约时间。但整体效率很差。在两部分连接准备构成全电路时发生严重混乱，各自相对应的导线接口对

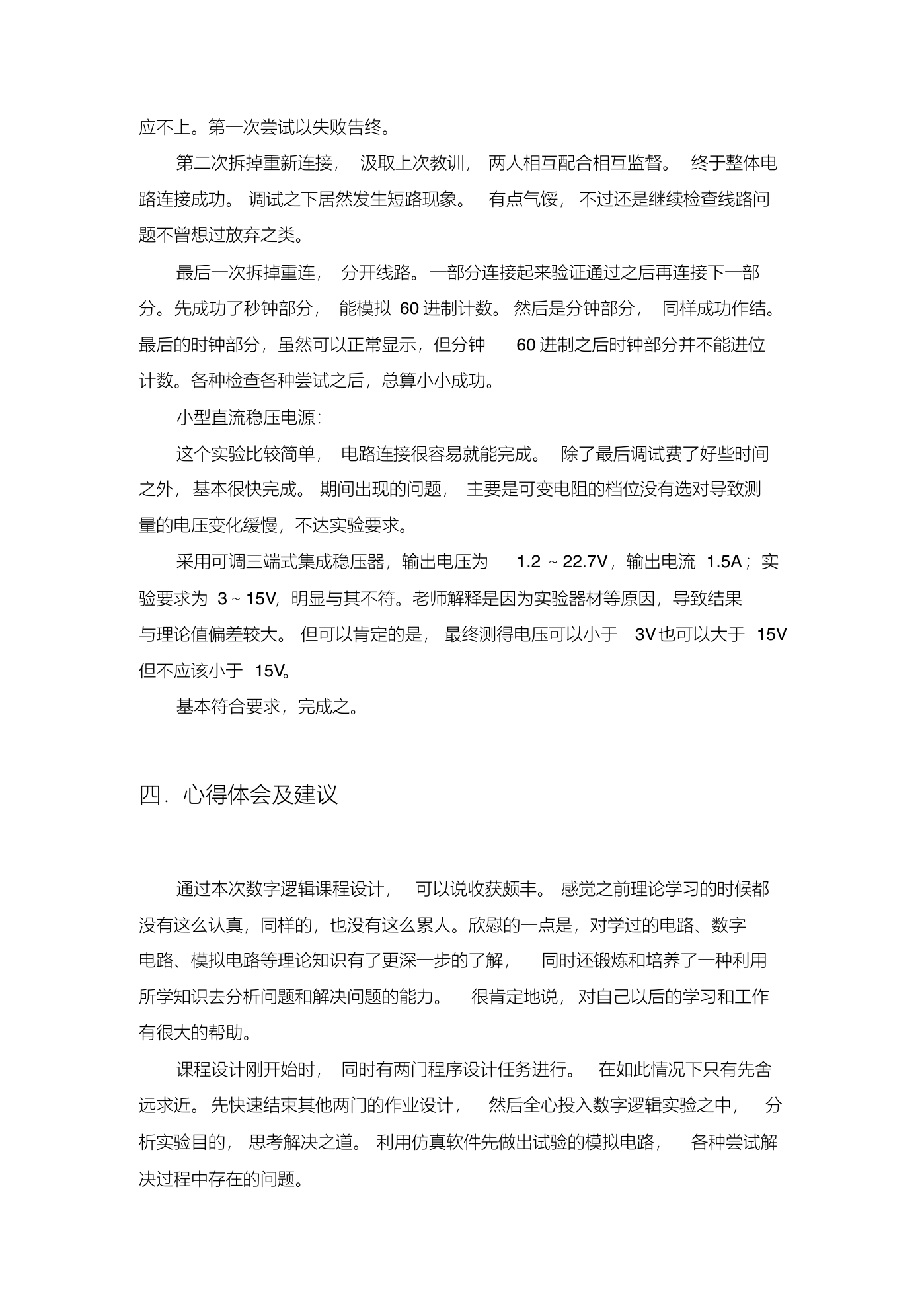

应不上。第一次尝试以失败告终。第二次拆掉重新连接，汲取上次教训，两人相互配合相互监督。终于整体电路连接成功。调试之下居然发生短路现象。有点气馁，不过还是继续检查线路问题不曾想过放弃之类。最后一次拆掉重连，分开线路。一部分连接起来验证通过之后再连接下一部分。先成功了秒钟部分，能模拟 60 进制计数。然后是分钟部分，同样成功作结。最后的时钟部分，虽然可以正常显示，但分钟 60 进制之后时钟部分并不能进位计数。各种检查各种尝试之后，总算小小成功。小型直流稳压电源：这个实验比较简单，电路连接很容易就能完成。除了最后调试费了好些时间之外，基本很快完成。期间出现的问题，主要是可变电阻的档位没有选对导致测量的电压变化缓慢，不达实验要求。采用可调三端式集成稳压器，输出电压为 1.2 ～22.7V，输出电流 1.5A；实验要求为 3～15V，明显与其不符。老师解释是因为实验器材等原因，导致结果与理论值偏差较大。但可以肯定的是，最终测得电压可以小于 3V也可以大于 15V 但不应该小于 15V。基本符合要求，完成之。四．心得体会及建议通过本次数字逻辑课程设计，可以说收获颇丰。感觉之前理论学习的时候都没有这么认真，同样的，也没有这么累人。欣慰的一点是，对学过的电路、数字电路、模拟电路等理论知识有了更深一步的了解，同时还锻炼和培养了一种利用所学知识去分析问题和解决问题的能力。很肯定地说，对自己以后的学习和工作有很大的帮助。课程设计刚开始时，同时有两门程序设计任务进行。在如此情况下只有先舍远求近。先快速结束其他两门的作业设计，然后全心投入数字逻辑实验之中，分析实验目的，思考解决之道。利用仿真软件先做出试验的模拟电路，各种尝试解决过程中存在的问题。
