基恩士相机与西门子S7-1200PLC的运用操作手册.doc

发布时间：2022-06-16 发布人：admin 分类：说明书 资料大小：3.48M 资料格式：doc 举报 版权申诉
第1页 / 共59页
第2页 / 共59页
第3页 / 共59页
第4页 / 共59页
第5页 / 共59页
第6页 / 共59页
第7页 / 共59页
第8页 / 共59页
资料共59页，剩余部分请下载后查看
    1.画面的類別和确认方法
    1.1.运行画面
    1.1.1.画面的确认和操作方法
    1.1.2.运行画面一览
    1.2.设定画面
    1.2.1.画面的确认与操作方法
    2.CCD的调整
    2.1.(CCD1)CCD设定
    2.1.1.CCD的参数初始值一览
    2.2.（CCD1）LumiTrax设定
    2.2.1.LumiTrax设定的分类
    2.2.2.拍摄设定的参数初始值一览
    2.2.3.LumiTrax图像设定的参数初始值一览
    2.2.4.选项的参数初始值一览
    3.工具的调整
    3.1.工具一览
    3.2.（CCD1）[T100]识别字符
    3.2.1.概要
    3.2.2.参数初始值一览
    3.2.3. 工具编辑画面的确认方法
    3.2.4.步骤1 基本设定
    3.2.5.设定检测范围
    3.2.5.1. 检测范围
    3.2.6. 步骤2 行切割
    3.2.7. 步骤3 字符切割
    3.2.8. 步骤4 字库设定
    3.2.9. 步骤5 判定条件
    3.2.9.1.判定条件初始值一览
    4.补充
    4.1.OCR设定
    5.附录
    5.1.设定的另存/读取
    5.1.1.事前准备
    5.1.2.历史图像
    5.1.3.另存
    5.1.4.读取
    5.1.5.设定文件的传送与接收
    5.2.输出综合判定
    5.2.1.配线
    5.2.2.确认外部端子的连接状态（I/O监视器）
    5.2.3.选择要包含在综合判定内的工具
    5.2.4.设定OR端子的端子输出方式
    5.2.5.时间点图
    5.3.用I/O端子进行命令控制
    5.3.1.配线
    5.3.2.确认I/O端子的连接状态（I/O监视器）
    5.3.3.命令输入时间点

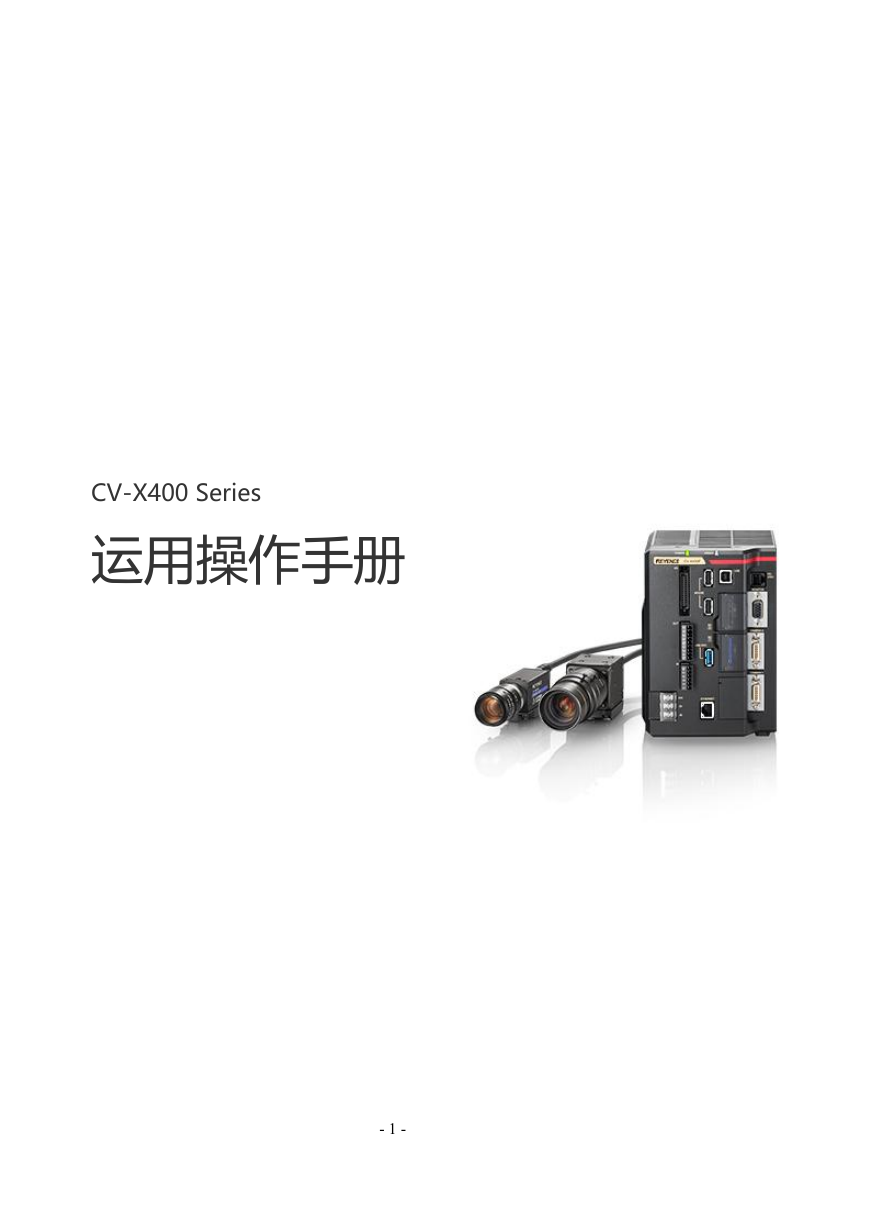

    CV-X400 Series 运用操作手册 - 1 -
    目录 1. 画面的類別和确认方法 .................................................................................................................................................4 1.1. 运行画面................................................................................................................................................................. 4 1.1.1. 画面的确认和操作方法 .................................................................................................................................. 4 1.1.2. 运行画面一览 .................................................................................................................................................. 8 1.2. 设定画面................................................................................................................................................................. 9 1.2.1. 画面的确认与操作方法 .................................................................................................................................. 9 2. CCD 的调整....................................................................................................................................................................13 2.1. (CCD1)CCD 设定......................................................................................................................................................13 2.1.1. CCD 的参数初始值一览 ..................................................................................................................................13 2.2. （CCD1）LumiTrax 设定.......................................................................................................................................13 2.2.1. LumiTrax 设定的分类 ......................................................................................................................................13 2.2.2. 拍摄设定的参数初始值一览 ........................................................................................................................ 14 2.2.3. LumiTrax 图像设定的参数初始值一览..........................................................................................................15 2.2.4. 选项的参数初始值一览 ................................................................................................................................ 16 3. 工具的调整 .................................................................................................................................................................. 17 3.1. 工具一览............................................................................................................................................................... 17 3.2. （CCD1）[T100]识别字符 .................................................................................................................................... 18 3.2.1. 概要................................................................................................................................................................ 18 3.2.2. 参数初始值一览 ............................................................................................................................................ 18 3.2.3. 工具编辑画面的确认方法 ............................................................................................................................ 19 3.2.4. 步骤 1 基本设定........................................................................................................................................... 20 3.2.5. 设定检测范围 ................................................................................................................................................ 21 3.2.6. 步骤 2 行切割............................................................................................................................................... 22 - 2 -

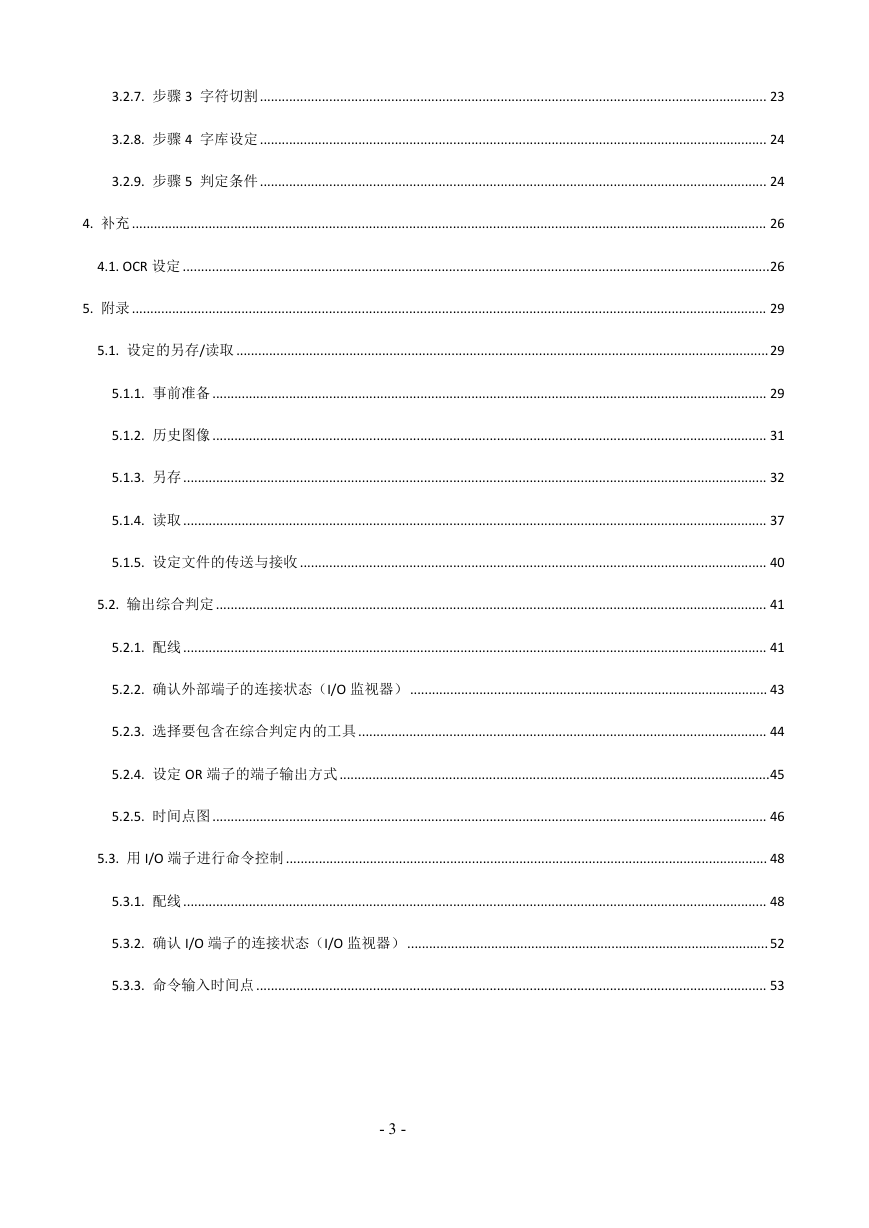

    3.2.7. 步骤 3 字符切割........................................................................................................................................... 23 3.2.8. 步骤 4 字库设定........................................................................................................................................... 24 3.2.9. 步骤 5 判定条件........................................................................................................................................... 24 4. 补充.............................................................................................................................................................................. 26 4.1. OCR 设定.................................................................................................................................................................26 5. 附录.............................................................................................................................................................................. 29 5.1. 设定的另存/读取 ..................................................................................................................................................29 5.1.1. 事前准备 ........................................................................................................................................................ 29 5.1.2. 历史图像 ........................................................................................................................................................ 31 5.1.3. 另存................................................................................................................................................................ 32 5.1.4. 读取................................................................................................................................................................ 37 5.1.5. 设定文件的传送与接收 ................................................................................................................................ 40 5.2. 输出综合判定....................................................................................................................................................... 41 5.2.1. 配线................................................................................................................................................................ 41 5.2.2. 确认外部端子的连接状态（I/O 监视器）.................................................................................................. 43 5.2.3. 选择要包含在综合判定内的工具 ................................................................................................................ 44 5.2.4. 设定 OR 端子的端子输出方式 ......................................................................................................................45 5.2.5. 时间点图 ........................................................................................................................................................ 46 5.3. 用 I/O 端子进行命令控制 .................................................................................................................................... 48 5.3.1. 配线................................................................................................................................................................ 48 5.3.2. 确认 I/O 端子的连接状态（I/O 监视器） ...................................................................................................52 5.3.3. 命令输入时间点 ............................................................................................................................................ 53 - 3 -

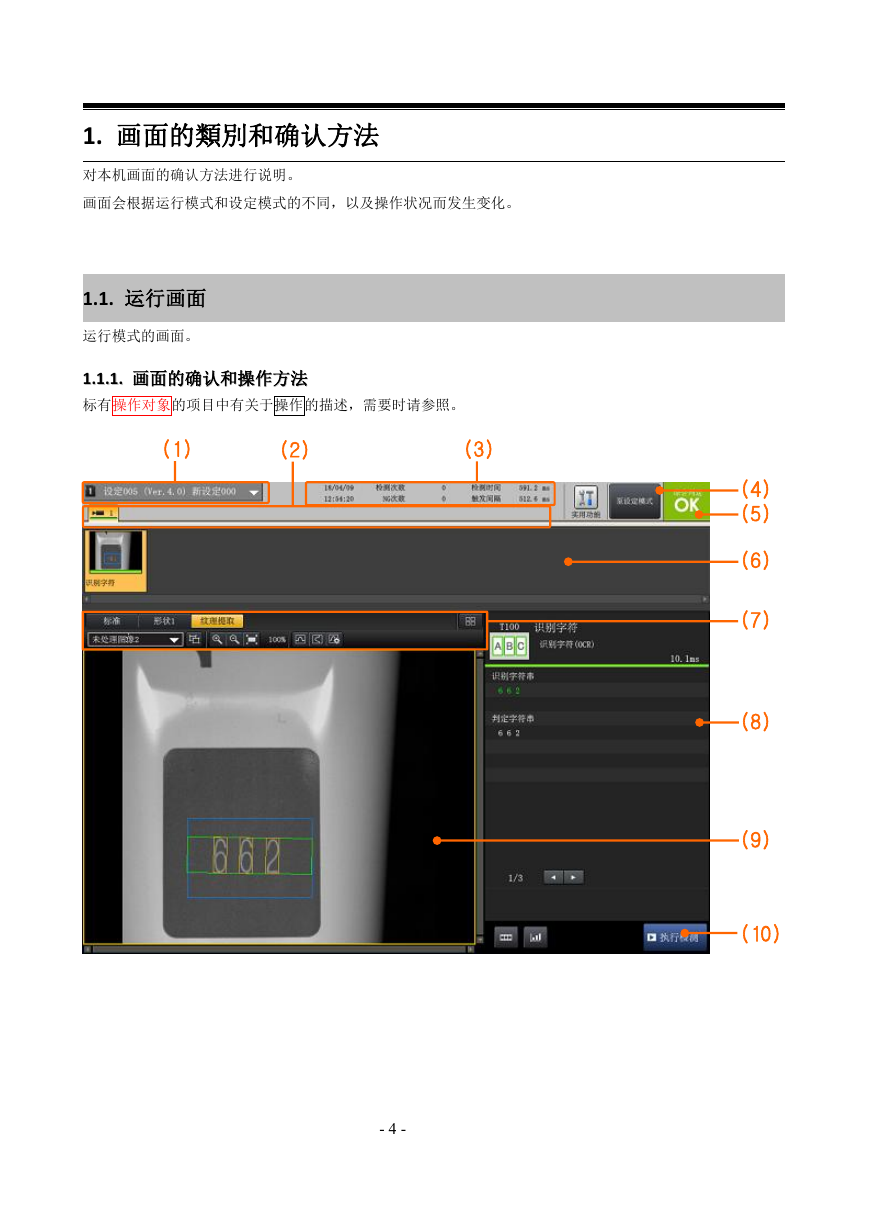

    1. 画面的類別和确认方法 对本机画面的确认方法进行说明。 画面会根据运行模式和设定模式的不同，以及操作状况而发生变化。 1.1. 运行画面 运行模式的画面。 1.1.1. 画面的确认和操作方法 1.1.1. 画面的确认和操作方法 标有操作对象的项目中有关于操作的描述，需要时请参照。 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) - 4 -
    (1)设定 No. / 名称显示 显示正在运行的设定 No.与名称。 (2)画面选项卡 操作对象 切换画面显示的选项卡。有 CCD、ALL、自定义选项卡。 操作 单击选项卡可切换运行画面显示。 此设定可切换的画面一览请参照 1.1.2 运行画面一览 。 (3)信息显示区 显示日期、检测次数、综合判定 NG 次数、检测时间和触发间隔。 (4)模式切换键（运行模式/设定模式） 操作对象 …运行状态 …设定状态 操作 单击此键可以互相切换运行模式与设定模式。 (5)综合判定显示 …综合判定 OK 时 …综合判定 NG 时 (6)工具栏（工具一览） 操作对象 显示已设定工具的缩略图。 CCD 选项卡时仅显示该 CCD 的工具、ALL 选项卡时将显示所有的工具。 操作 单击缩略图时，图像画面将显示该工具的检测范围与检测结果。 - 5 -
    (7)查看栏操作对象 进行图像画面的扩大/缩小、显示类别的更改。 操作 (a) (b (c (d) (e (f (g (a)切换图像类别 (b)复数画面显示图标 …复数画面显示 OFF 状态 …复数画面显示 ON 状态 (c)切换显示类别 (d)复数范围显示图标 …复数范围显示 OFF 状态 …复数范围显示 ON 状态 (e)画面倍率图标 …扩大 …缩小 …贴合 …当前倍率 (f)轮廓显示图标 …水平轮廓显示 OFF 状态 …水平轮廓显示 ON 状态 …垂直轮廓显示 OFF 状态 …垂直轮廓显示 ON 状态 (g)轮廓设定图标 …轮廓设定 (8)检测值显示 显示所选工具的检测值。 (9)图像画面 显示 CCD 输入图像。 - 6 -
    (10)执行检测(触发输入)键操作对象 操作 单击按钮执行检测。 - 7 -

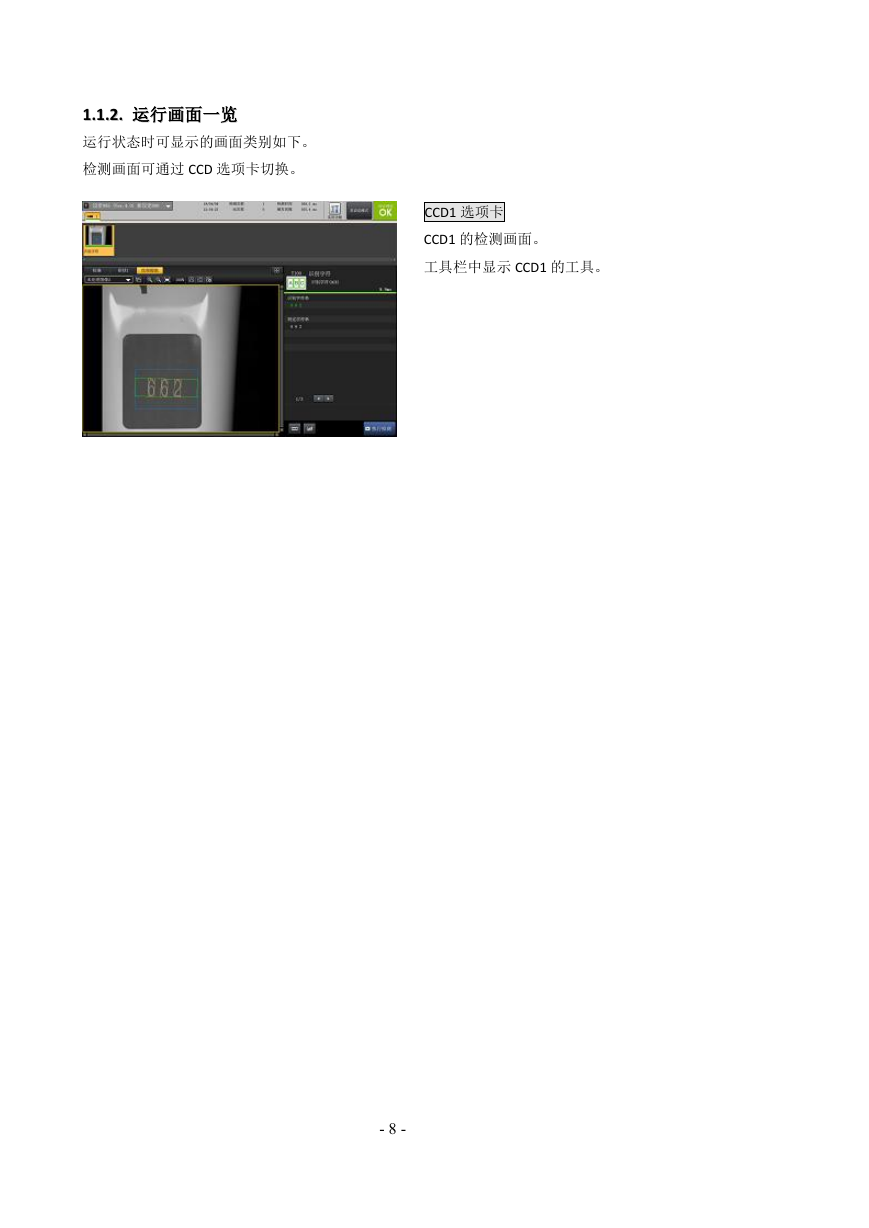

    1.1.2. 运行画面一览 1.1.2. 运行画面一览 运行状态时可显示的画面类别如下。 检测画面可通过 CCD 选项卡切换。 CCD1 选项卡 CCD1 的检测画面。 工具栏中显示 CCD1 的工具。 - 8 -
