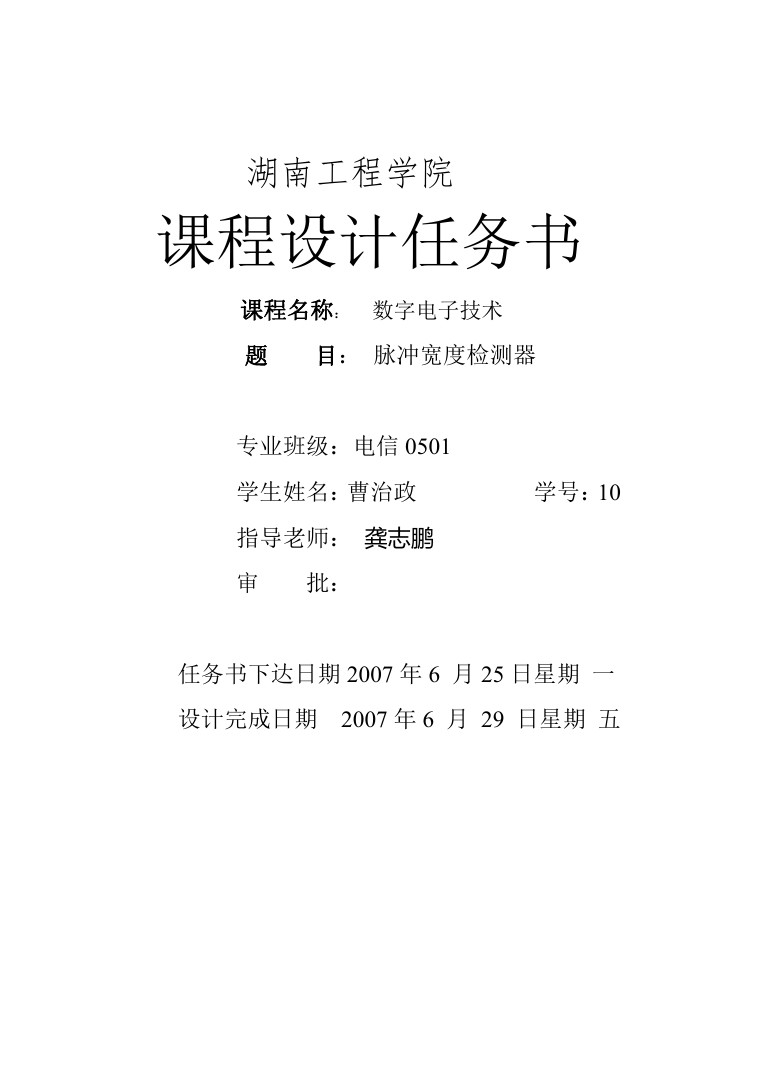

    湖南工程学院 课程设计任务书 课程名称： 数字电子技术 题 目： 脉冲宽度检测器 专业班级：电信 0501 学生姓名：曹治政 指导老师： 龚志鹏 审 批： 学号：10 任务书下达日期 2007 年 6 月 25 日星期 一 设计完成日期 2007 年 6 月 29 日星期 五

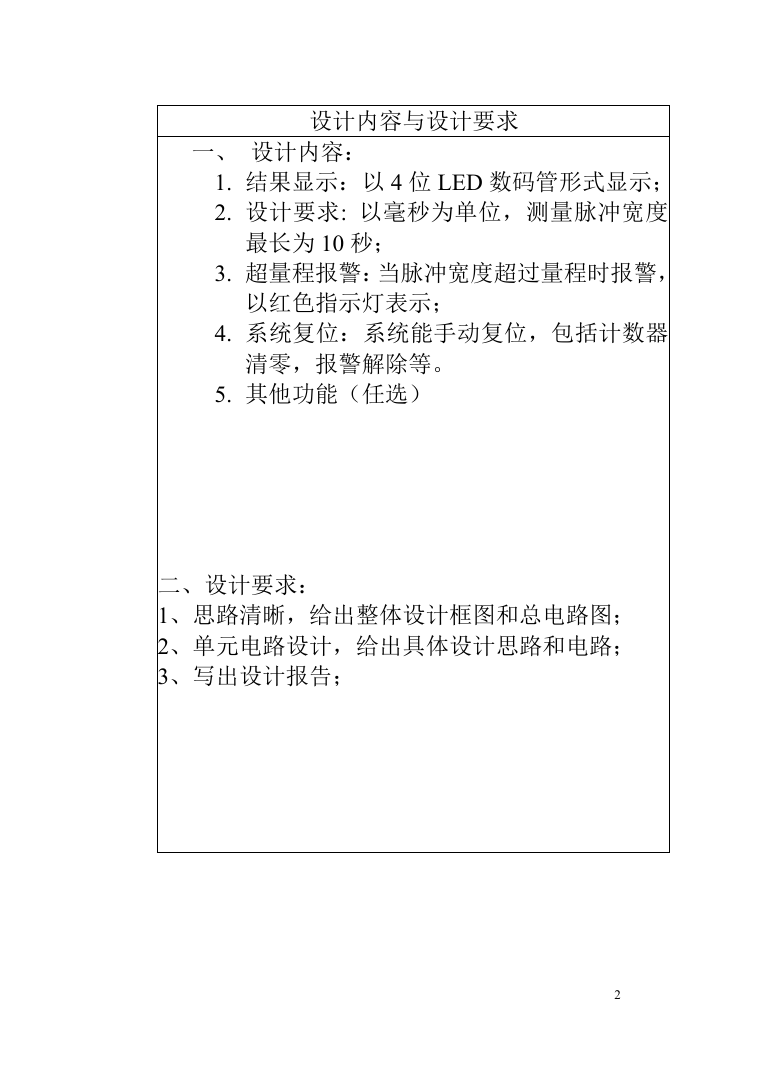

    设计内容与设计要求 一、 设计内容： 1. 结果显示：以 4 位 LED 数码管形式显示； 2. 设计要求: 以毫秒为单位，测量脉冲宽度 最长为 10 秒； 3. 超量程报警：当脉冲宽度超过量程时报警， 以红色指示灯表示； 4. 系统复位：系统能手动复位，包括计数器 清零，报警解除等。 5. 其他功能（任选） 二、设计要求： 1、思路清晰，给出整体设计框图和总电路图； 2、单元电路设计，给出具体设计思路和电路； 3、写出设计报告； 2

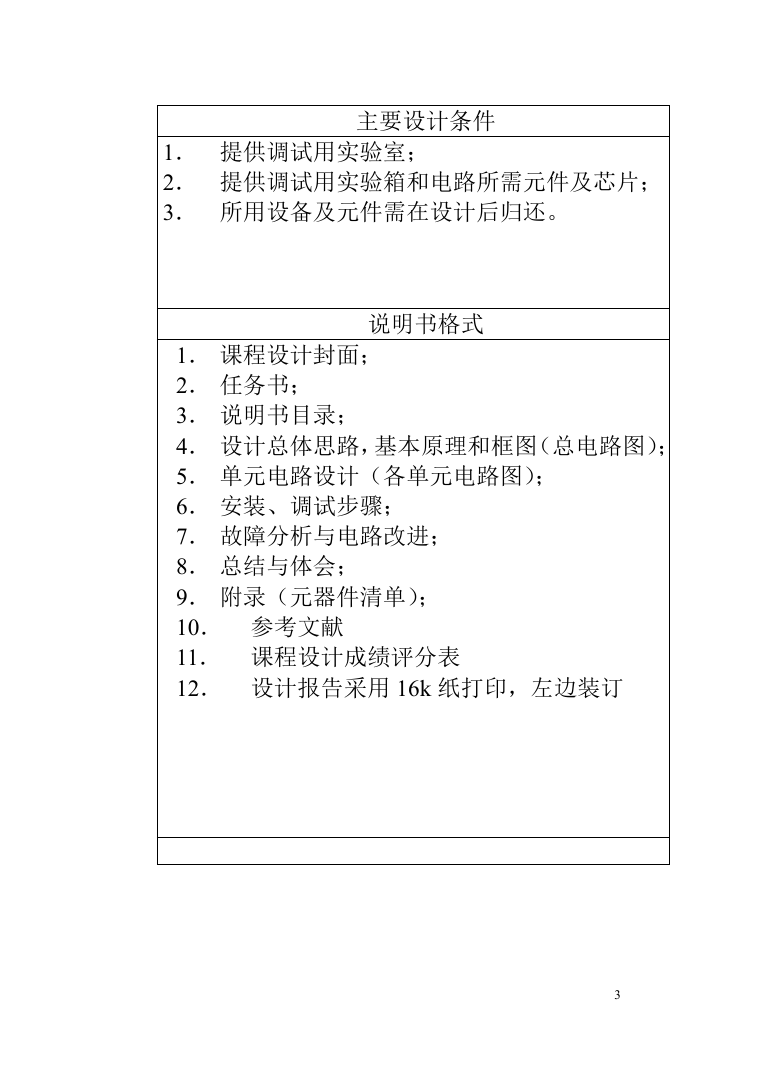

    主要设计条件 1． 提供调试用实验室； 2． 提供调试用实验箱和电路所需元件及芯片； 3． 所用设备及元件需在设计后归还。 说明书格式 1． 课程设计封面； 2． 任务书； 3． 说明书目录； 4． 设计总体思路，基本原理和框图（总电路图）； 5． 单元电路设计（各单元电路图）； 6． 安装、调试步骤； 7． 故障分析与电路改进； 8． 总结与体会； 9． 附录（元器件清单）； 10． 参考文献 11． 课程设计成绩评分表 12． 设计报告采用 16k 纸打印，左边装订 1 3

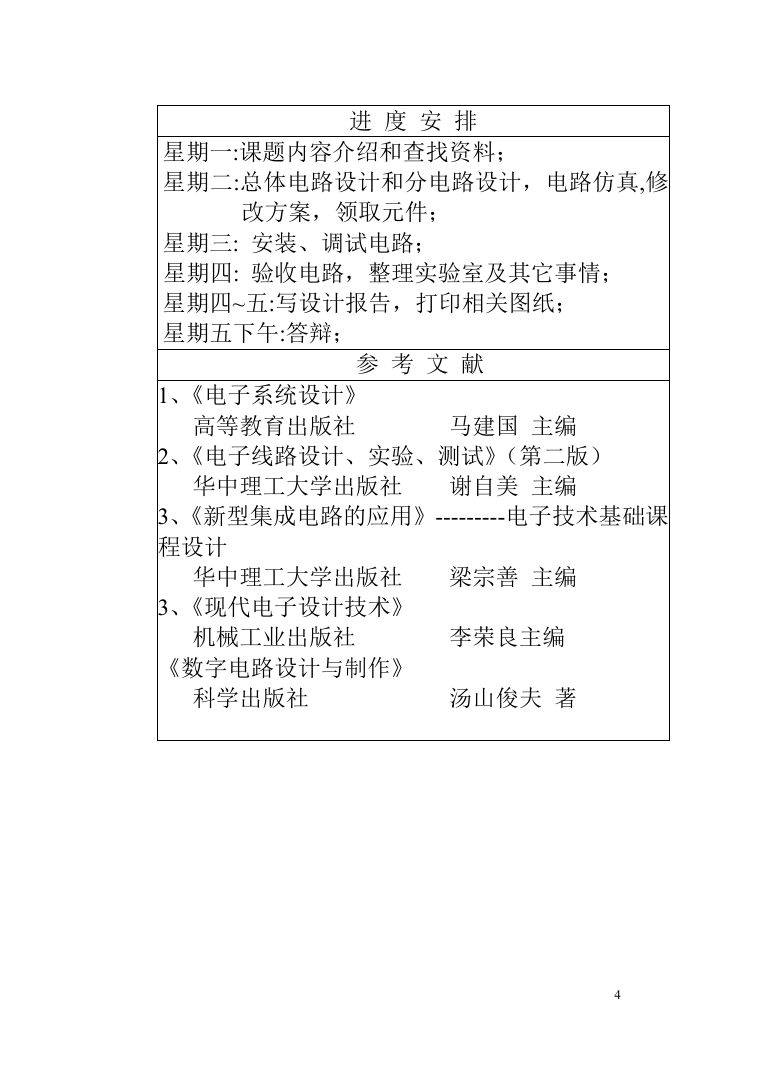

    进 度 安 排 星期一:课题内容介绍和查找资料； 星期二:总体电路设计和分电路设计，电路仿真,修 改方案，领取元件； 星期三: 安装、调试电路； 星期四: 验收电路，整理实验室及其它事情； 星期四~五:写设计报告，打印相关图纸； 星期五下午:答辩； 参 考 文 献 1、《电子系统设计》 高等教育出版社 马建国 主编 2、《电子线路设计、实验、测试》（第二版） 华中理工大学出版社 谢自美 主编 3、《新型集成电路的应用》---------电子技术基础课 程设计 华中理工大学出版社 3、《现代电子设计技术》 梁宗善 主编 机械工业出版社 李荣良主编 《数字电路设计与制作》 科学出版社 汤山俊夫 著 4

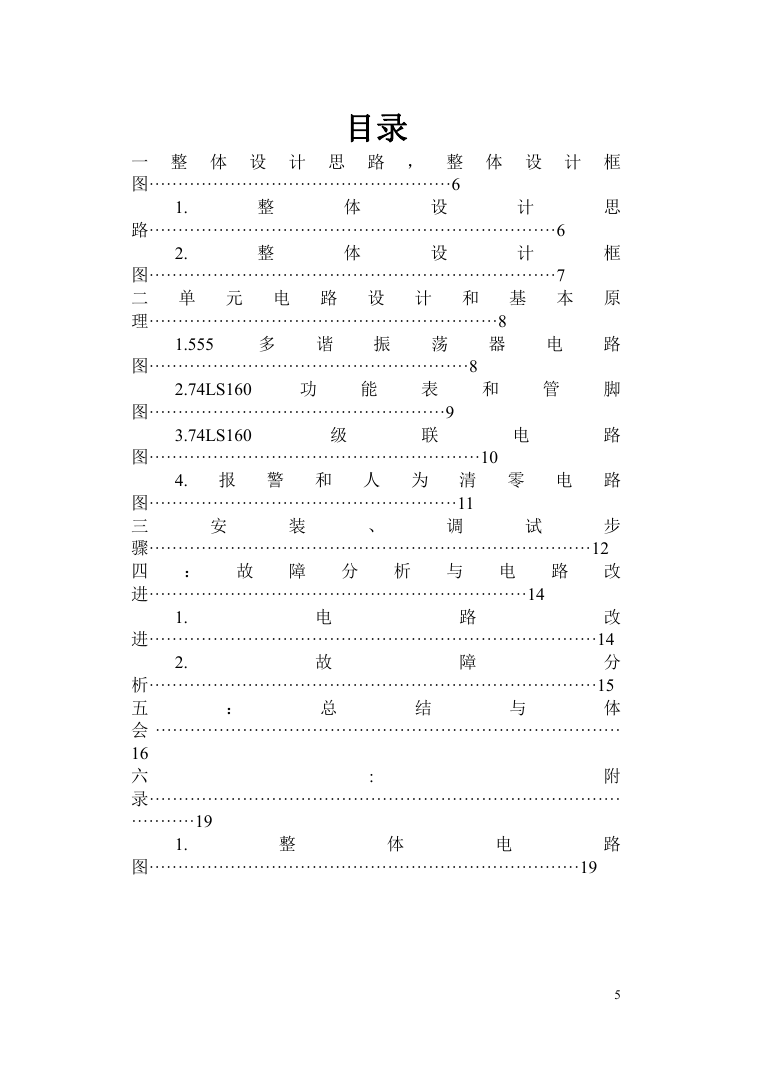

    目录 1. 2. 一 整 体 设 计 思 路 ， 整 体 设 计 框 图····················································6 整 体 设 计 路······································································6 整 体 设 计 图······································································7 二 单 元 电 路 设 计 和 基 本 原 理····························································8 器 多 谐 振 荡 电 路 1.555 图·······················································8 功 能 表 和 管 2.74LS160 3.74LS160 图···················································9 级 联 电 图·························································10 4. 报 警 和 人 为 清 零 电 路 安 图·····················································11 三 调 骤············································································12 四 进·································································14 装 、 试 ： 故 障 分 析 与 电 路 步 改 1. 障 故 路 电 2. 改 进·············································································14 分 析·············································································15 五 体 会 ················································································ 16 六 附 录················································································· ···········19 ： 总 结 与 : 整 体 电 路 1. 图··········································································19 思 框 脚 路 5

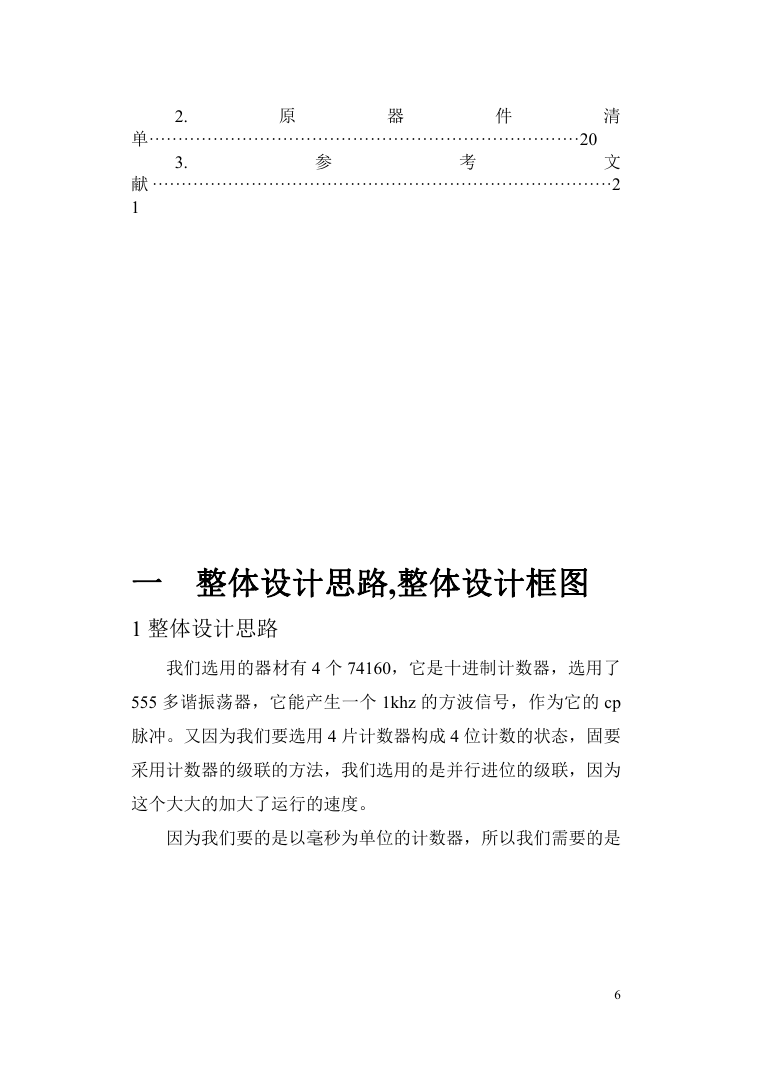

    单··········································································20 原 器 件 清 2. 3. 文 献 ···············································································2 1 参 考 一 整体设计思路,整体设计框图 1 整体设计思路 我们选用的器材有 4 个 74160，它是十进制计数器，选用了 555 多谐振荡器，它能产生一个 1khz 的方波信号，作为它的 cp 脉冲。又因为我们要选用 4 片计数器构成 4 位计数的状态，固要 采用计数器的级联的方法，我们选用的是并行进位的级联，因为 这个大大的加大了运行的速度。 因为我们要的是以毫秒为单位的计数器，所以我们需要的是 6

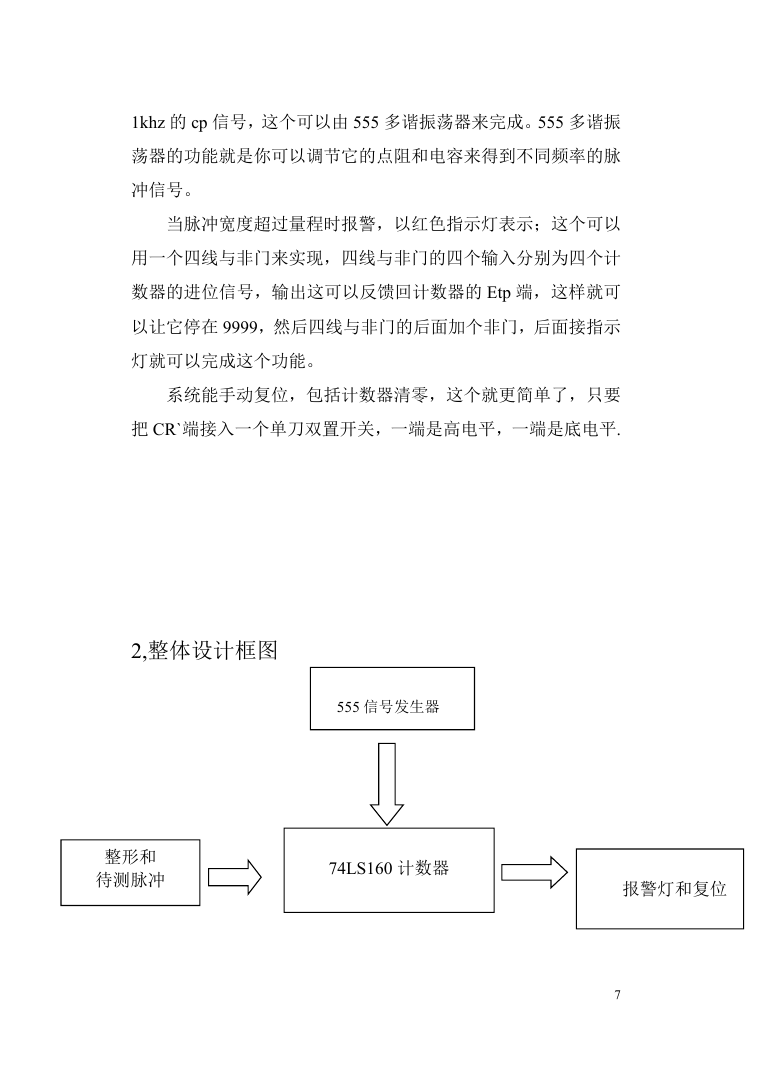

    1khz 的 cp 信号，这个可以由 555 多谐振荡器来完成。555 多谐振 荡器的功能就是你可以调节它的点阻和电容来得到不同频率的脉 冲信号。 当脉冲宽度超过量程时报警，以红色指示灯表示；这个可以 用一个四线与非门来实现，四线与非门的四个输入分别为四个计 数器的进位信号，输出这可以反馈回计数器的 Etp 端，这样就可 以让它停在 9999，然后四线与非门的后面加个非门，后面接指示 灯就可以完成这个功能。 系统能手动复位，包括计数器清零，这个就更简单了，只要 把 CR`端接入一个单刀双置开关，一端是高电平，一端是底电平. 2,整体设计框图 555 信号发生器 整形和 待测脉冲 74LS160 计数器 报警灯和复位 7

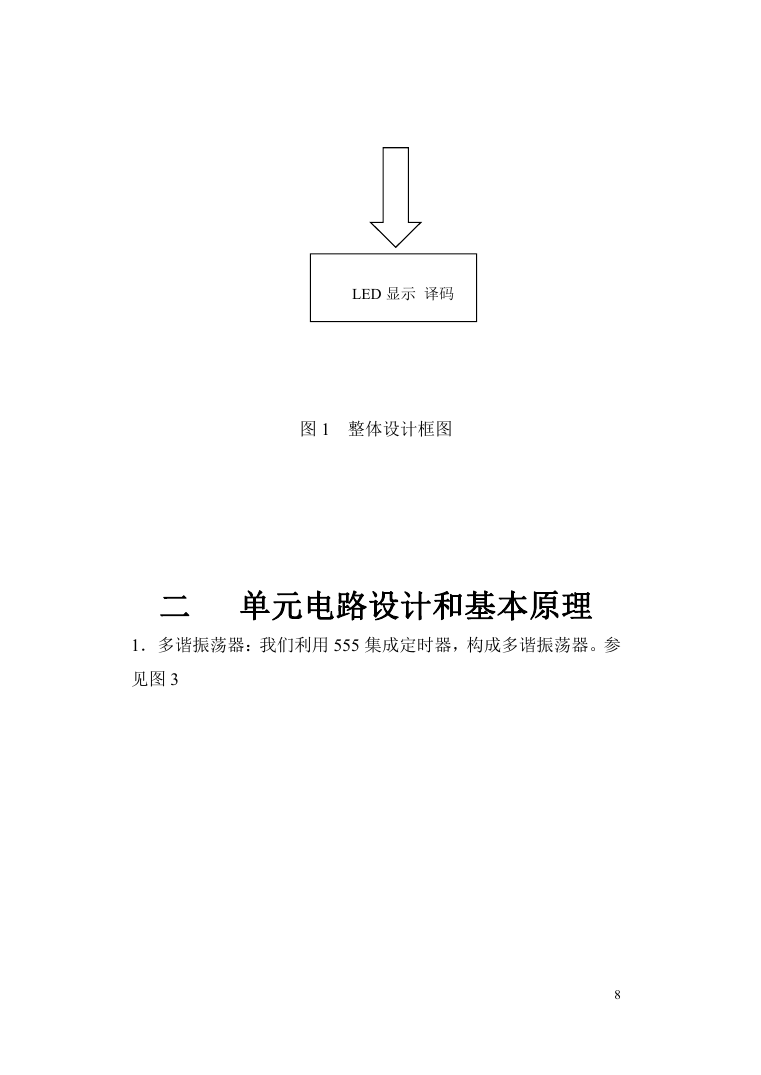

    LED 显示 译码 图 1 整体设计框图 二 单元电路设计和基本原理 1．多谐振荡器：我们利用 555 集成定时器，构成多谐振荡器。参 见图 3 8
