基础设施建设

机房建设

系统概述

设计原则

系统设计内容及需求分析

设计内容分析

装修工程

机房功能布局设置

机房装饰设计特点

机房吊顶装潢工程

机房墙面隔断工程

机房提升地板工程

机房电气系统（含照明及应急照明）

机房供配电范围

机房电气系统设计

配电柜设备性能参数

UPS系统

网络机房UPS设计

设备特性参数

防雷接地系统

防雷系统架构设计

机房接地系统设计

机房空调系统

机房设计标准

设计说明及产品选型

机房精密空调系统安装要求

机房新风系统

机房新风系统设计

机房消防系统

系统设计

受保护区的防火配套设计

机房消防报警配套设计

机房环境监控系统

机房环境监控系统设计

设备性能指标及技术参数

机房机柜系统

机柜系统设计

KVM系统

功能实现

系统特点

机房设计效果

监控中心建设

音视频系统

多媒体展示系统

在线监控建设

监控中心设计效果

软硬件基础

网络系统

硬件设备

支撑软件

保障体系建设

2.1信息安全体系

信息安全体系架构

信息安全防护措施

2.2.运维管理体系

运维组织

运维制度

运维技术

2.3.数据中心机房管理制度

机房管理

计算机病毒防范制度

数据保密及数据备份制度

网络安全管理员的职责

附录

附表一：详细价格清单:

附表二：设备详细技术参数

智慧城市建设方案第二部分智慧城市数据中心建设

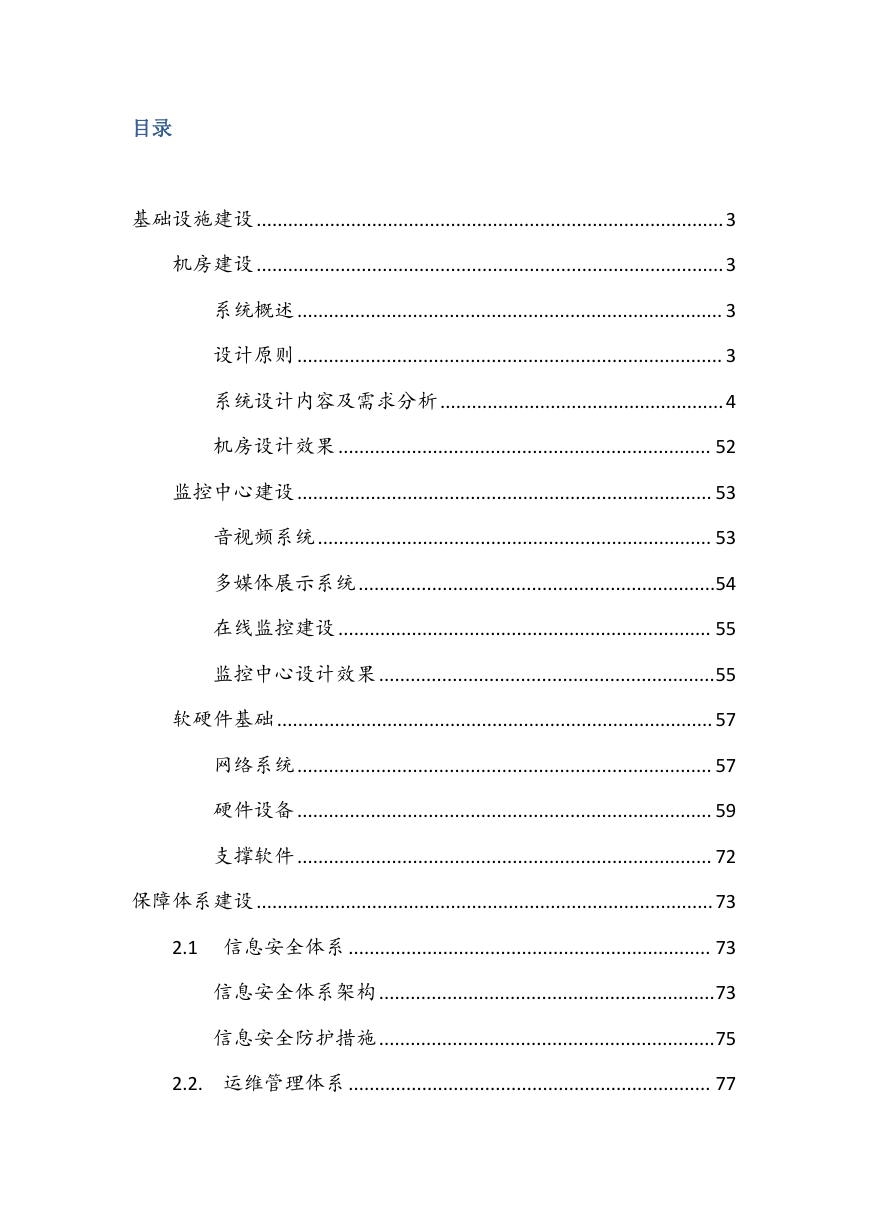

目录基础设施建设.........................................................................................3 机房建设.........................................................................................3 系统概述................................................................................. 3 设计原则................................................................................. 3 系统设计内容及需求分析......................................................4 机房设计效果....................................................................... 52 监控中心建设............................................................................... 53 音视频系统........................................................................... 53 多媒体展示系统....................................................................54 在线监控建设....................................................................... 55 监控中心设计效果................................................................55 软硬件基础................................................................................... 57 网络系统............................................................................... 57 硬件设备............................................................................... 59 支撑软件............................................................................... 72 保障体系建设.......................................................................................73 2.1 信息安全体系..................................................................... 73 信息安全体系架构................................................................73 信息安全防护措施................................................................75 2.2. 运维管理体系..................................................................... 77

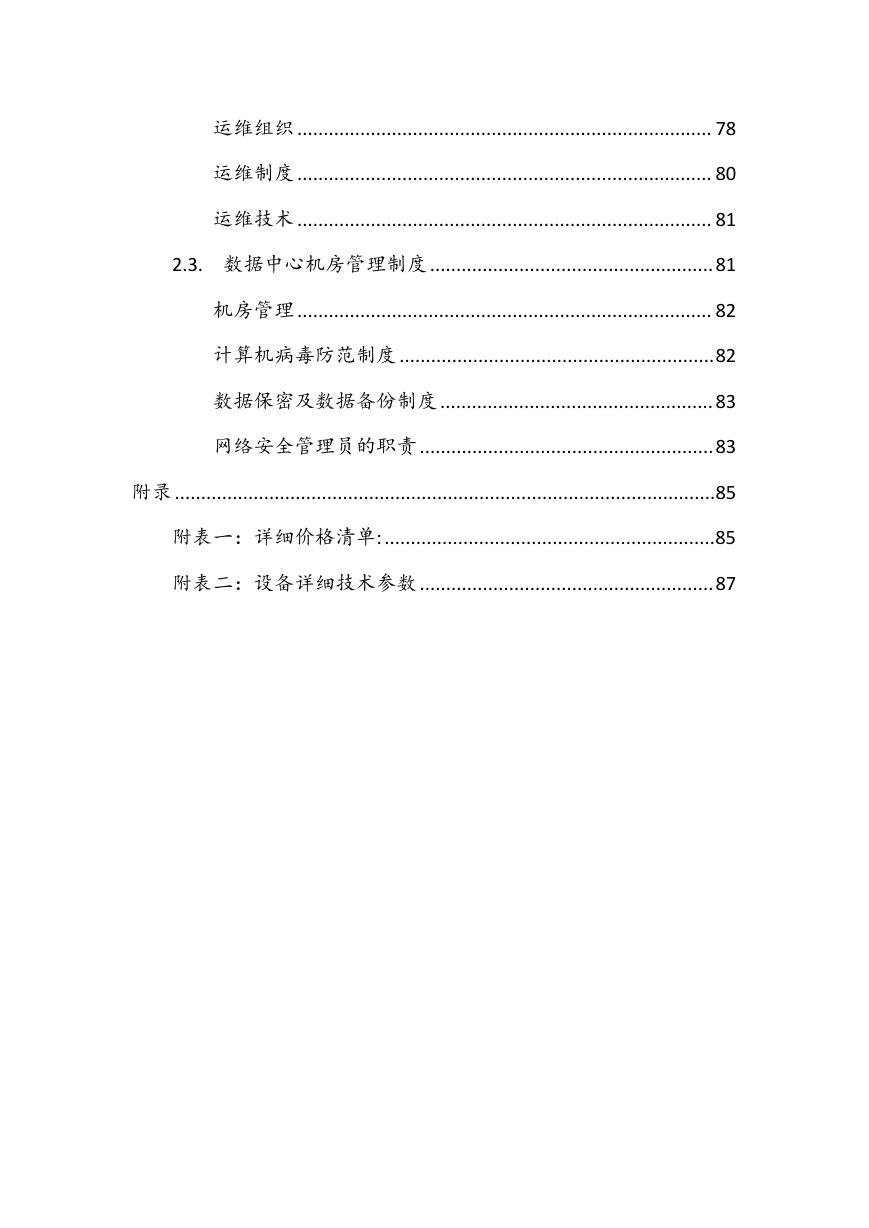

运维组织............................................................................... 78 运维制度............................................................................... 80 运维技术............................................................................... 81 2.3. 数据中心机房管理制度......................................................81 机房管理............................................................................... 82 计算机病毒防范制度............................................................82 数据保密及数据备份制度....................................................83 网络安全管理员的职责........................................................83 附录.......................................................................................................85 附表一：详细价格清单:...............................................................85 附表二：设备详细技术参数........................................................87

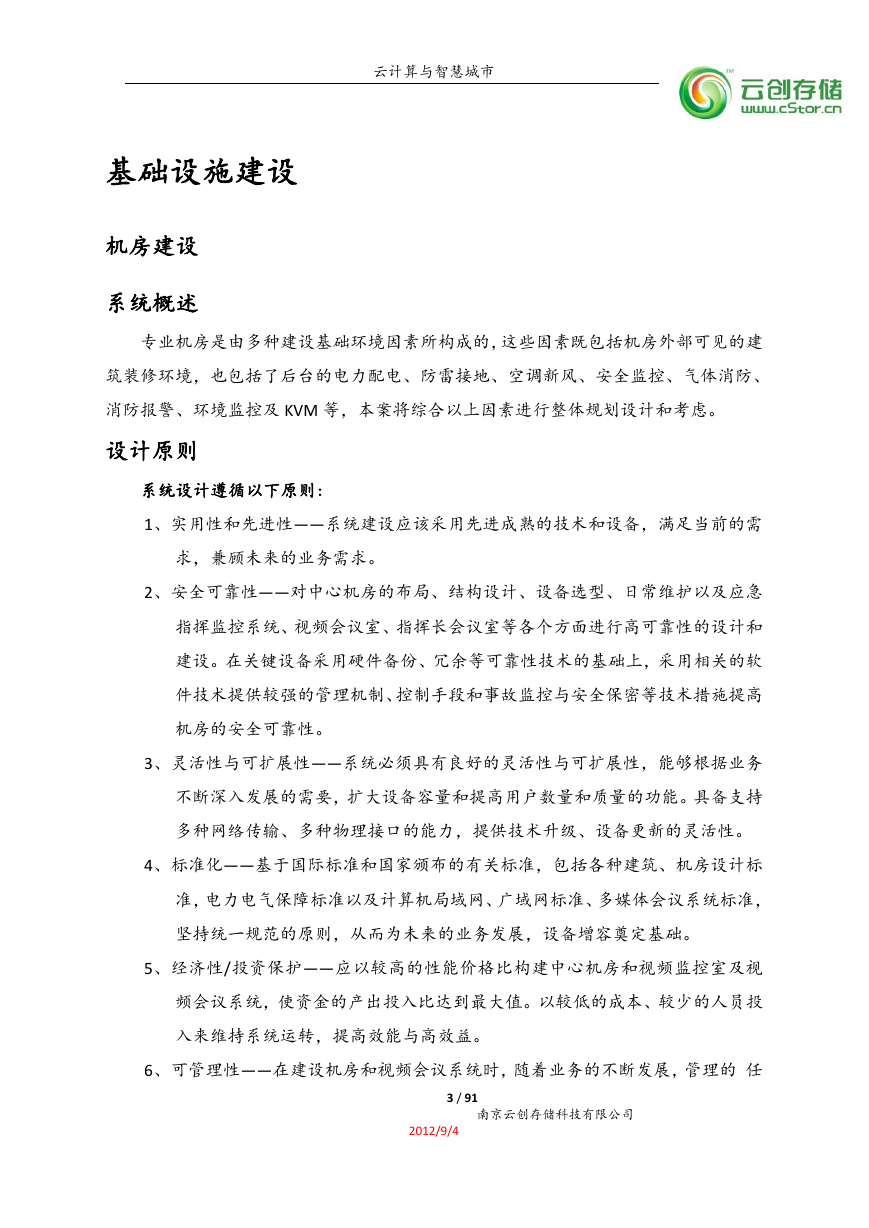

云计算与智慧城市基础设施建设机房建设系统概述专业机房是由多种建设基础环境因素所构成的，这些因素既包括机房外部可见的建筑装修环境，也包括了后台的电力配电、防雷接地、空调新风、安全监控、气体消防、消防报警、环境监控及 KVM 等，本案将综合以上因素进行整体规划设计和考虑。设计原则系统设计遵循以下原则： 1、实用性和先进性——系统建设应该采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求。 2、安全可靠性——对中心机房的布局、结构设计、设备选型、日常维护以及应急指挥监控系统、视频会议室、指挥长会议室等各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高机房的安全可靠性。 3、灵活性与可扩展性——系统必须具有良好的灵活性与可扩展性，能够根据业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性。 4、标准化——基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准、多媒体会议系统标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。 5、经济性/投资保护——应以较高的性能价格比构建中心机房和视频监控室及视频会议系统，使资金的产出投入比达到最大值。以较低的成本、较少的人员投入来维持系统运转，提高效能与高效益。 6、可管理性——在建设机房和视频会议系统时，随着业务的不断发展，管理的任 3 / 91 南京云创存储科技有限公司 2012/9/4

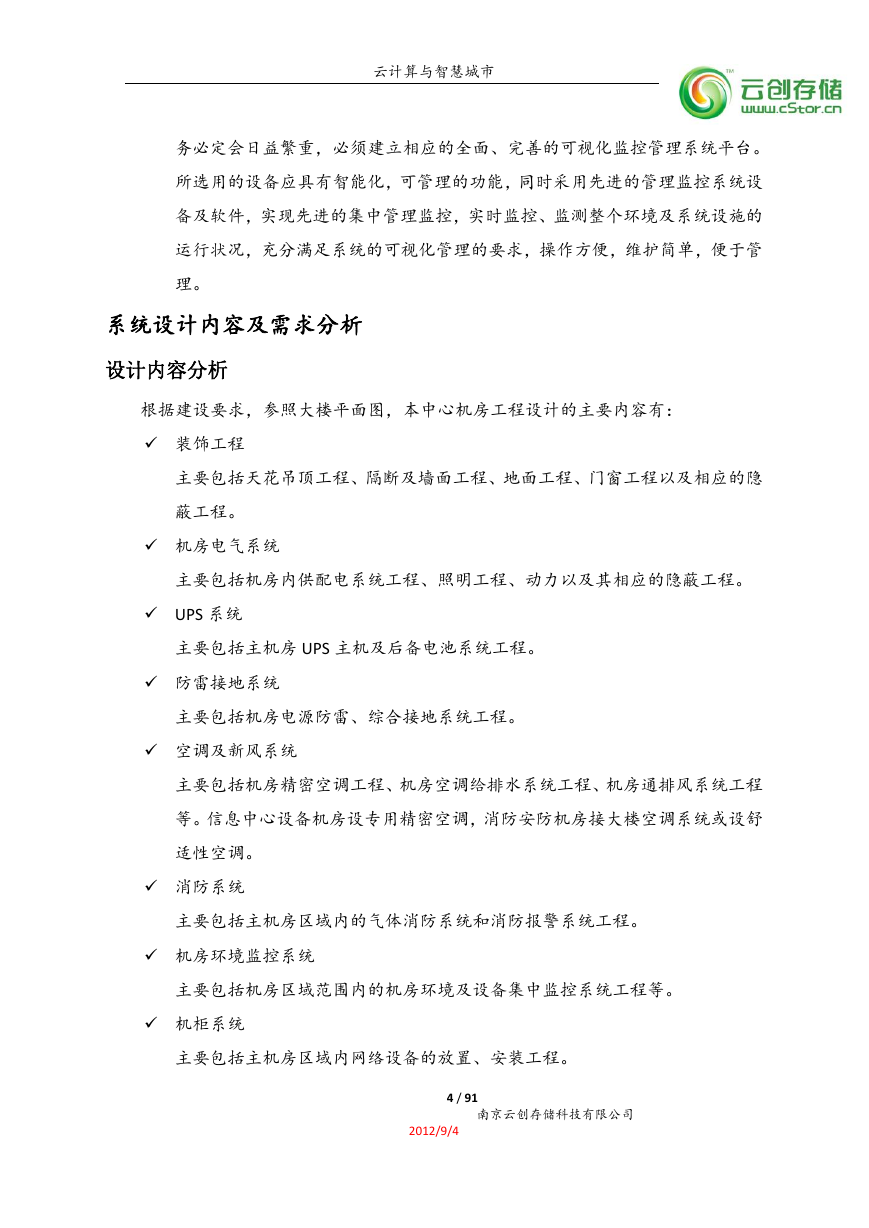

云计算与智慧城市务必定会日益繁重，必须建立相应的全面、完善的可视化监控管理系统平台。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个环境及系统设施的运行状况，充分满足系统的可视化管理的要求，操作方便，维护简单，便于管理。系统设计内容及需求分析设计内容分析根据建设要求，参照大楼平面图，本中心机房工程设计的主要内容有：  装饰工程主要包括天花吊顶工程、隔断及墙面工程、地面工程、门窗工程以及相应的隐蔽工程。  机房电气系统主要包括机房内供配电系统工程、照明工程、动力以及其相应的隐蔽工程。  UPS 系统主要包括主机房 UPS 主机及后备电池系统工程。  防雷接地系统主要包括机房电源防雷、综合接地系统工程。  空调及新风系统主要包括机房精密空调工程、机房空调给排水系统工程、机房通排风系统工程等。信息中心设备机房设专用精密空调，消防安防机房接大楼空调系统或设舒适性空调。  消防系统主要包括主机房区域内的气体消防系统和消防报警系统工程。  机房环境监控系统主要包括机房区域范围内的机房环境及设备集中监控系统工程等。  机柜系统主要包括主机房区域内网络设备的放置、安装工程。 4 / 91 南京云创存储科技有限公司 2012/9/4

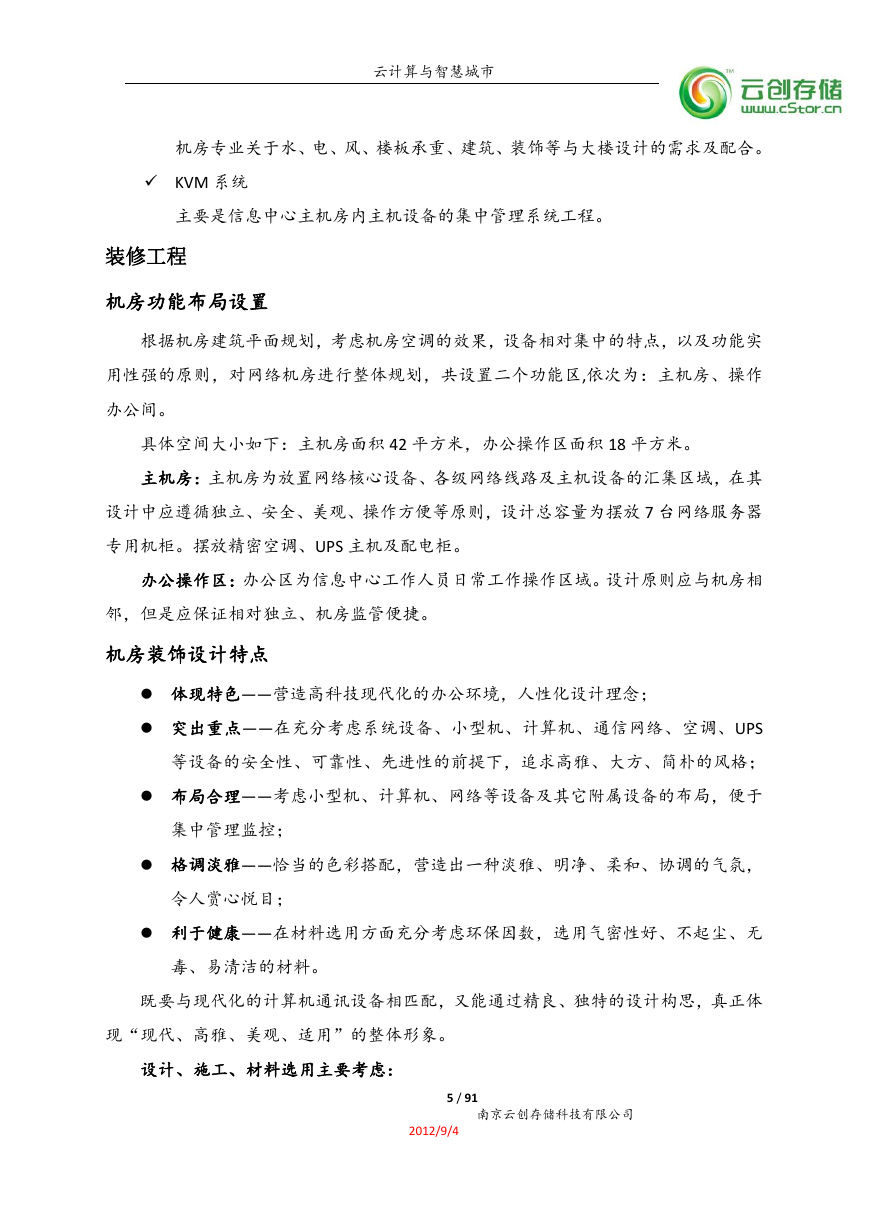

云计算与智慧城市机房专业关于水、电、风、楼板承重、建筑、装饰等与大楼设计的需求及配合。  KVM 系统主要是信息中心主机房内主机设备的集中管理系统工程。装修工程机房功能布局设置根据机房建筑平面规划，考虑机房空调的效果，设备相对集中的特点，以及功能实用性强的原则，对网络机房进行整体规划，共设置二个功能区,依次为：主机房、操作办公间。具体空间大小如下：主机房面积 42 平方米，办公操作区面积 18 平方米。主机房：主机房为放置网络核心设备、各级网络线路及主机设备的汇集区域，在其设计中应遵循独立、安全、美观、操作方便等原则，设计总容量为摆放 7 台网络服务器专用机柜。摆放精密空调、UPS 主机及配电柜。办公操作区：办公区为信息中心工作人员日常工作操作区域。设计原则应与机房相邻，但是应保证相对独立、机房监管便捷。机房装饰设计特点  体现特色——营造高科技现代化的办公环境，人性化设计理念；  突出重点——在充分考虑系统设备、小型机、计算机、通信网络、空调、UPS 等设备的安全性、可靠性、先进性的前提下，追求高雅、大方、简朴的风格；  布局合理——考虑小型机、计算机、网络等设备及其它附属设备的布局，便于集中管理监控；  格调淡雅——恰当的色彩搭配，营造出一种淡雅、明净、柔和、协调的气氛，令人赏心悦目；  利于健康——在材料选用方面充分考虑环保因数，选用气密性好、不起尘、无毒、易清洁的材料。既要与现代化的计算机通讯设备相匹配，又能通过精良、独特的设计构思，真正体现“现代、高雅、美观、适用”的整体形象。设计、施工、材料选用主要考虑： 5 / 91 南京云创存储科技有限公司 2012/9/4

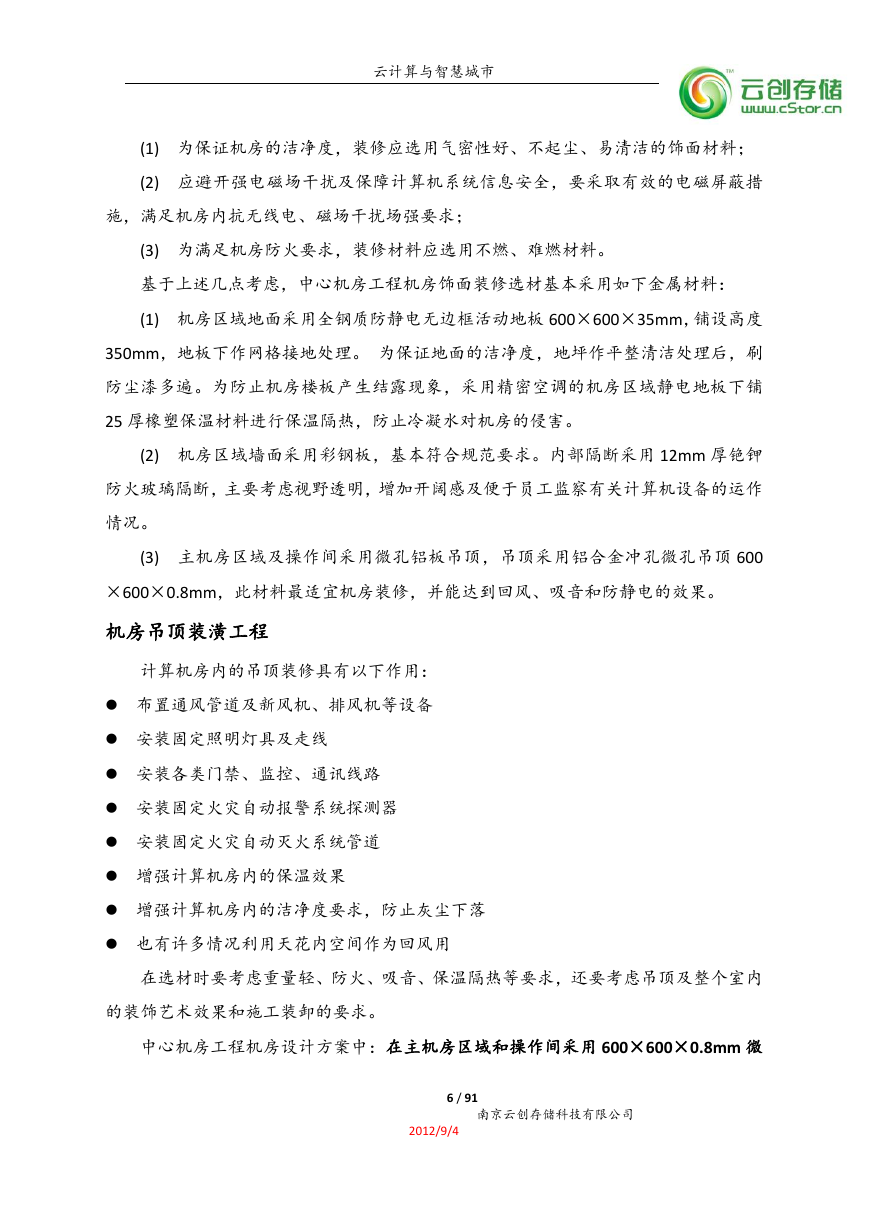

云计算与智慧城市 (1) 为保证机房的洁净度，装修应选用气密性好、不起尘、易清洁的饰面材料； (2) 应避开强电磁场干扰及保障计算机系统信息安全，要采取有效的电磁屏蔽措施，满足机房内抗无线电、磁场干扰场强要求； (3) 为满足机房防火要求，装修材料应选用不燃、难燃材料。基于上述几点考虑，中心机房工程机房饰面装修选材基本采用如下金属材料： (1) 机房区域地面采用全钢质防静电无边框活动地板 600×600×35mm，铺设高度 350mm，地板下作网格接地处理。为保证地面的洁净度，地坪作平整清洁处理后，刷防尘漆多遍。为防止机房楼板产生结露现象，采用精密空调的机房区域静电地板下铺 25 厚橡塑保温材料进行保温隔热，防止冷凝水对机房的侵害。 (2) 机房区域墙面采用彩钢板，基本符合规范要求。内部隔断采用 12mm 厚铯钾防火玻璃隔断，主要考虑视野透明，增加开阔感及便于员工监察有关计算机设备的运作情况。 (3) 主机房区域及操作间采用微孔铝板吊顶，吊顶采用铝合金冲孔微孔吊顶 600 ×600×0.8mm，此材料最适宜机房装修，并能达到回风、吸音和防静电的效果。机房吊顶装潢工程计算机房内的吊顶装修具有以下作用：  布置通风管道及新风机、排风机等设备  安装固定照明灯具及走线  安装各类门禁、监控、通讯线路  安装固定火灾自动报警系统探测器  安装固定火灾自动灭火系统管道  增强计算机房内的保温效果  增强计算机房内的洁净度要求，防止灰尘下落  也有许多情况利用天花内空间作为回风用在选材时要考虑重量轻、防火、吸音、保温隔热等要求，还要考虑吊顶及整个室内的装饰艺术效果和施工装卸的要求。中心机房工程机房设计方案中：在主机房区域和操作间采用 600×600×0.8mm 微 6 / 91 南京云创存储科技有限公司 2012/9/4

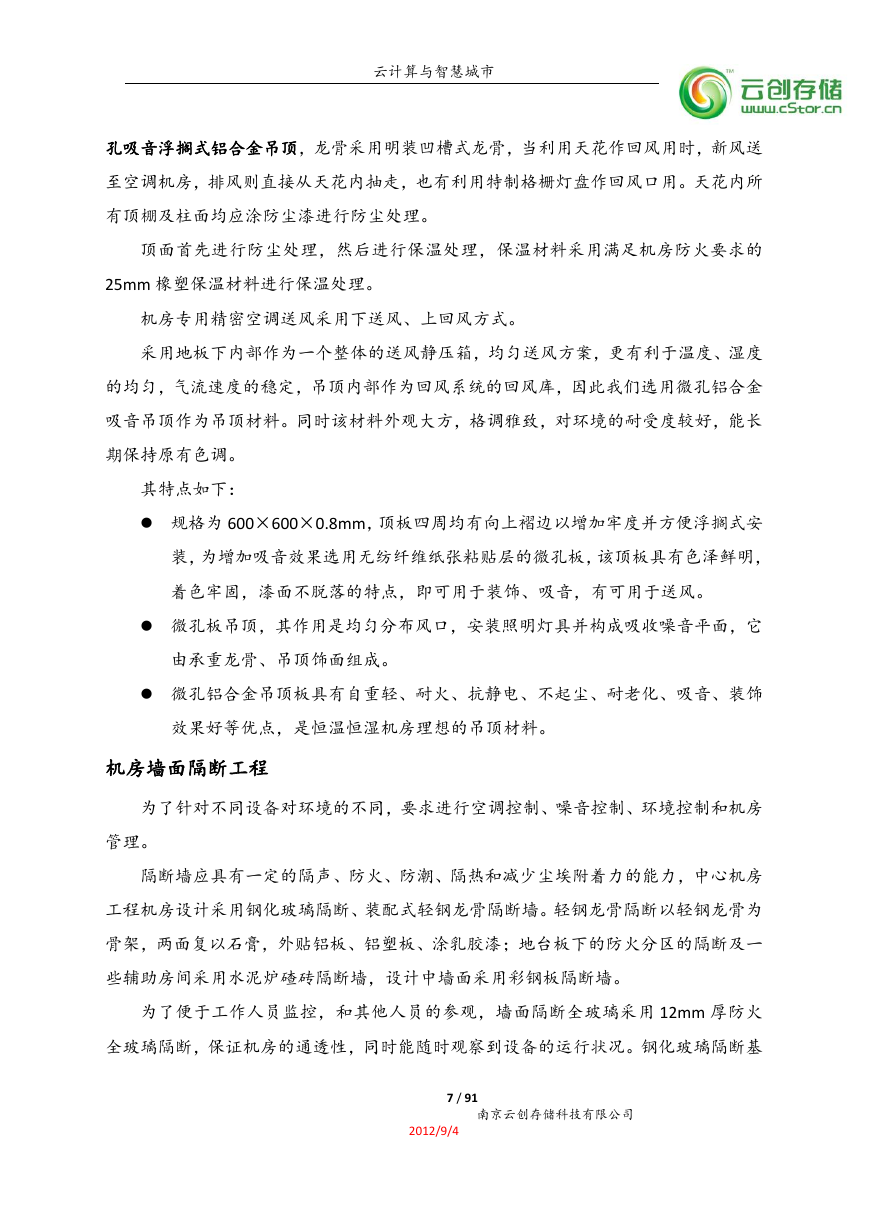

云计算与智慧城市孔吸音浮搁式铝合金吊顶，龙骨采用明装凹槽式龙骨，当利用天花作回风用时，新风送至空调机房，排风则直接从天花内抽走，也有利用特制格栅灯盘作回风口用。天花内所有顶棚及柱面均应涂防尘漆进行防尘处理。顶面首先进行防尘处理，然后进行保温处理，保温材料采用满足机房防火要求的 25mm 橡塑保温材料进行保温处理。机房专用精密空调送风采用下送风、上回风方式。采用地板下内部作为一个整体的送风静压箱，均匀送风方案，更有利于温度、湿度的均匀，气流速度的稳定，吊顶内部作为回风系统的回风库，因此我们选用微孔铝合金吸音吊顶作为吊顶材料。同时该材料外观大方，格调雅致，对环境的耐受度较好，能长期保持原有色调。其特点如下：  规格为 600×600×0.8mm，顶板四周均有向上褶边以增加牢度并方便浮搁式安装，为增加吸音效果选用无纺纤维纸张粘贴层的微孔板，该顶板具有色泽鲜明，着色牢固，漆面不脱落的特点，即可用于装饰、吸音，有可用于送风。  微孔板吊顶，其作用是均匀分布风口，安装照明灯具并构成吸收噪音平面，它由承重龙骨、吊顶饰面组成。  微孔铝合金吊顶板具有自重轻、耐火、抗静电、不起尘、耐老化、吸音、装饰效果好等优点，是恒温恒湿机房理想的吊顶材料。机房墙面隔断工程为了针对不同设备对环境的不同，要求进行空调控制、噪音控制、环境控制和机房管理。隔断墙应具有一定的隔声、防火、防潮、隔热和减少尘埃附着力的能力，中心机房工程机房设计采用钢化玻璃隔断、装配式轻钢龙骨隔断墙。轻钢龙骨隔断以轻钢龙骨为骨架，两面复以石膏，外贴铝板、铝塑板、涂乳胶漆；地台板下的防火分区的隔断及一些辅助房间采用水泥炉碴砖隔断墙，设计中墙面采用彩钢板隔断墙。为了便于工作人员监控，和其他人员的参观，墙面隔断全玻璃采用 12mm 厚防火全玻璃隔断，保证机房的通透性，同时能随时观察到设备的运行状况。钢化玻璃隔断基 7 / 91 南京云创存储科技有限公司 2012/9/4
