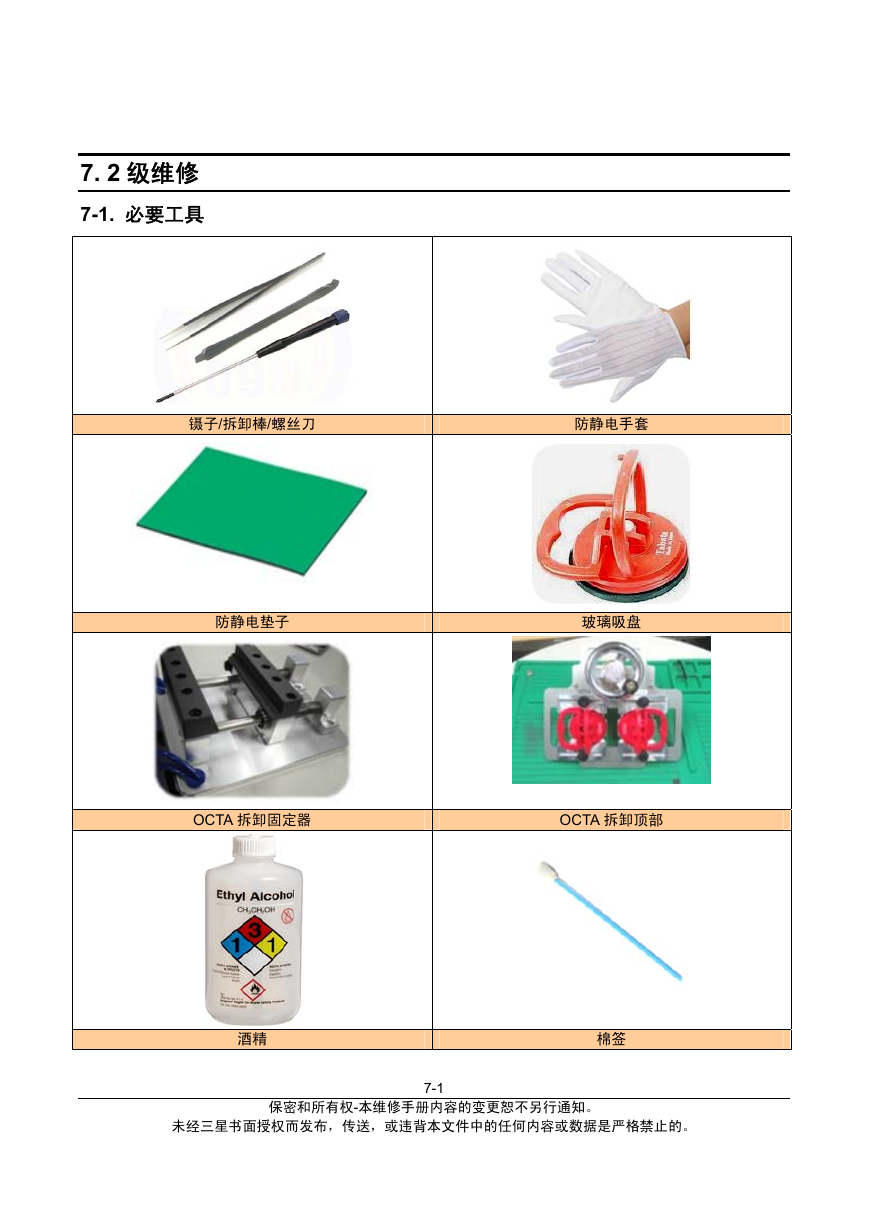

    2 级维修 7. 2 级维修 7-1. 必要工具 防静电手套 玻璃吸盘 镊子/拆卸棒/螺丝刀 防静电垫子 OCTA 拆卸固定器 OCTA 拆卸顶部 酒精 棉签 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1
    7-2. 维修后需要更换的部分 BOM 描述 图片 备注 2 级维修 A/S-胶带 主 窗口_（R/KIT）SM- G925F A/S-托架侧 A/S_胶带 背部玻璃基板 外侧（R/KIT）SM- G925F 维修前部时进行更换 所有维修都需要进行更换 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2
    2 级维修 7-3. 拆卸 用有酒精的拆卸工装拆卸背部玻璃 基板。 拧下 13 处螺钉。 ※注意 1）小心不要造成划痕 拆卸背面。 ※注意 1）小心不要造成划痕 拆下同轴线缆与连接器。（6 处，前置摄像头 连接器除外） 前置摄像头 ※注意 1）小心不要损坏背面。 ※注意 1）小心不要损坏连接器/线缆 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3
    从托架上拆下主 PBA。 从托架上拆下主 PBA。 副 PBA 2 级维修 ※注意 1）小心不要损坏 FPCB 2）小心副 PBA 连接器 ※注意 1）小心不要损坏 FPCB 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4
    2 级维修 7-3. 安装 将电池安装到前托架上。 使用工装按压电池。 ※注意 1）小心不要倾斜 将主屏幕键安装到前托架上。 ※注意 - 压力：1N，时间：3 秒 将副 PBA 安装到前托架上。 ※注意 1）小心主屏幕键 FPCB 连接器 ※注意 1）小心不要损坏同轴线缆 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5
    拧上副 PBA 上的 2 处螺钉。 安装前托架上的 UB。 2 级维修 ※注意 按压 UB 组件 ※注意 1）注意不要损坏 FPCB，并且不要倾斜 安装 OCTA 组件上的部件 （接收器模块、马达） ※注意 - 压力：1N，时间：1 分钟 ※注意 1）近距离->红外灯->接收器 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6
    2 级维修 将 PBA 安装至前端组件上。 （PBA+前/后摄像头） 将同轴线缆和连接器安装至 PBA 上。 （6 处） 副 PBA 连接器 ※注意 1）小心推动副 PBA 连接器。 2）小心组件 FPCB。 3）小心不要将指印留在摄像头镜片上。 安装背面。 ※注意 1）小心不要损坏连接器。 拧上 13 处螺钉 ※注意 1） 小心不要造成划痕，不要损坏背面。 ※注意 1）小心不要造成划痕，不要损坏背面。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-7
    安装背部玻璃基板。 按压背部玻璃基板。 2 级维修 ※注意 1）小心不要造成划痕，并且不要倾斜。 ※注意 - 压力：1N，时间：1 分钟 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-8
