安全指引

第一章打印机特点

第二章准备工作

2.1 开箱检查

2.2 拆除保护材料

2.3 识别部件

2.4 安装打印机

2.5 安装和拆卸托纸板的步骤

2.5.1 安装托纸板

2.5.2 拆卸托纸板

2.6 色带安装

2.7 连接计算机

2.7.1 并口电缆的连接

2.7.2 串口电缆的连接

2.7.3 USB 电缆的连接

2.8 连接电源

2.9 安装驱动程序

第三章装纸程序

3.1 调整纸厚调整杆位置

3.2 使用单页纸

3.3 使用连续纸

3.4 安装连续纸

3.5 撕连续纸

第四章控制面板

4.1 控制面板按键与指示灯

4.2 控制面板的基本操作方法

4.3 票据一键通功能

4.4 调整页面的起始打印位置

4.5 调整撕纸位置

4.6 使用菜单设置系统

4.6.1 打印当前设置

4.6.2 修改菜单设置

4.6.3 恢复出厂菜单设置

4.6.4 菜单项目名词解释

4.7 使用打印机自检功能

附录A 打印机维护

A.1 清理打印机

A.2 故障及解决方法

A.3 控制面板上的错误信息提示

附录B 规格参数

B.1 基本规格参数

B.2 接口规格

B.2.1 并行接口

B.2.2 串行接口（选件）

B.2.3 USB 接口（选件）

B.3 打印区域

B.4 打印注意事项

用户手册 FP-530KII 高速平推票据打印机

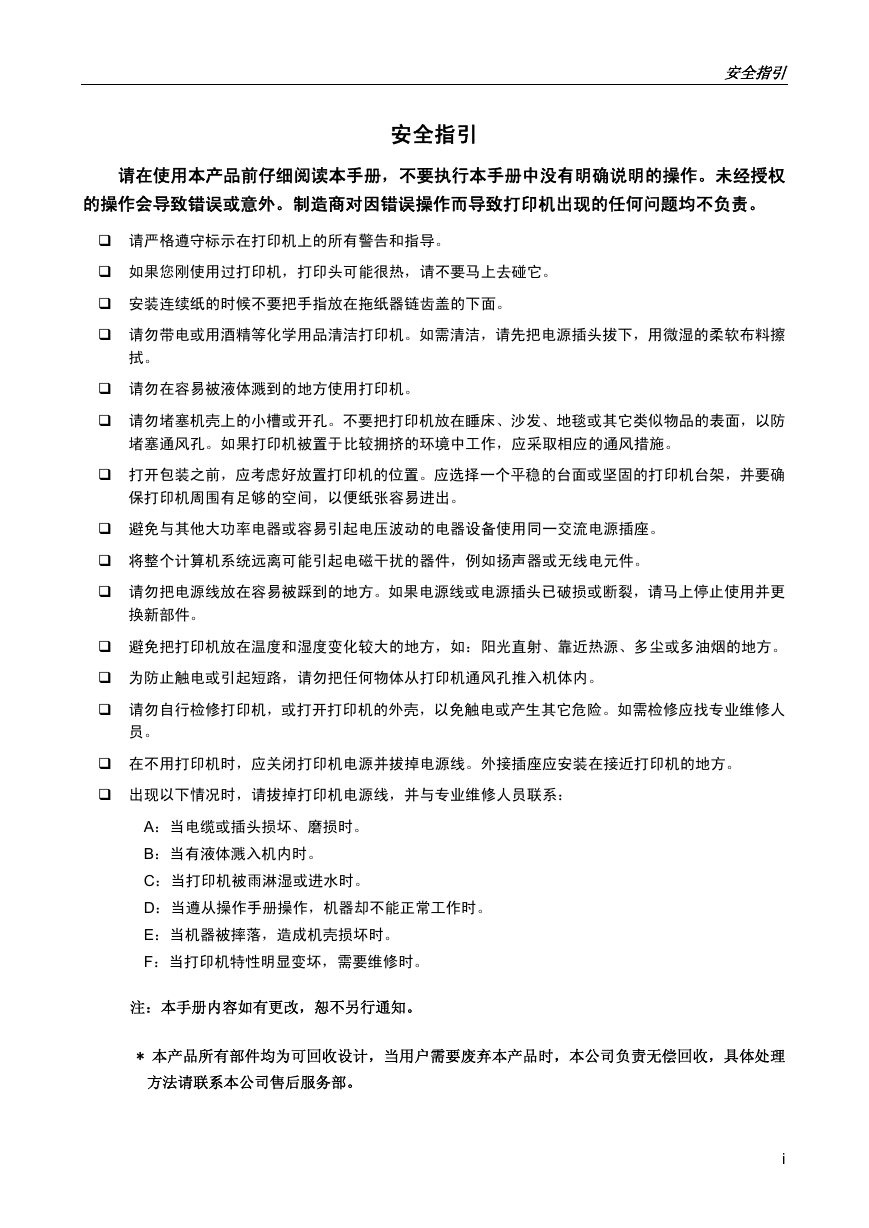

安全指引安全指引请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。如果您刚使用过打印机，打印头可能很热，请不要马上去碰它。安装连续纸的时候不要把手指放在拖纸器链齿盖的下面。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要确保打印机周围有足够的空间，以便纸张容易进出。避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并更换新部件。避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修人员。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。注：本手册内容如有更改，恕不另行通知。 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方法请联系本公司售后服务部。 i

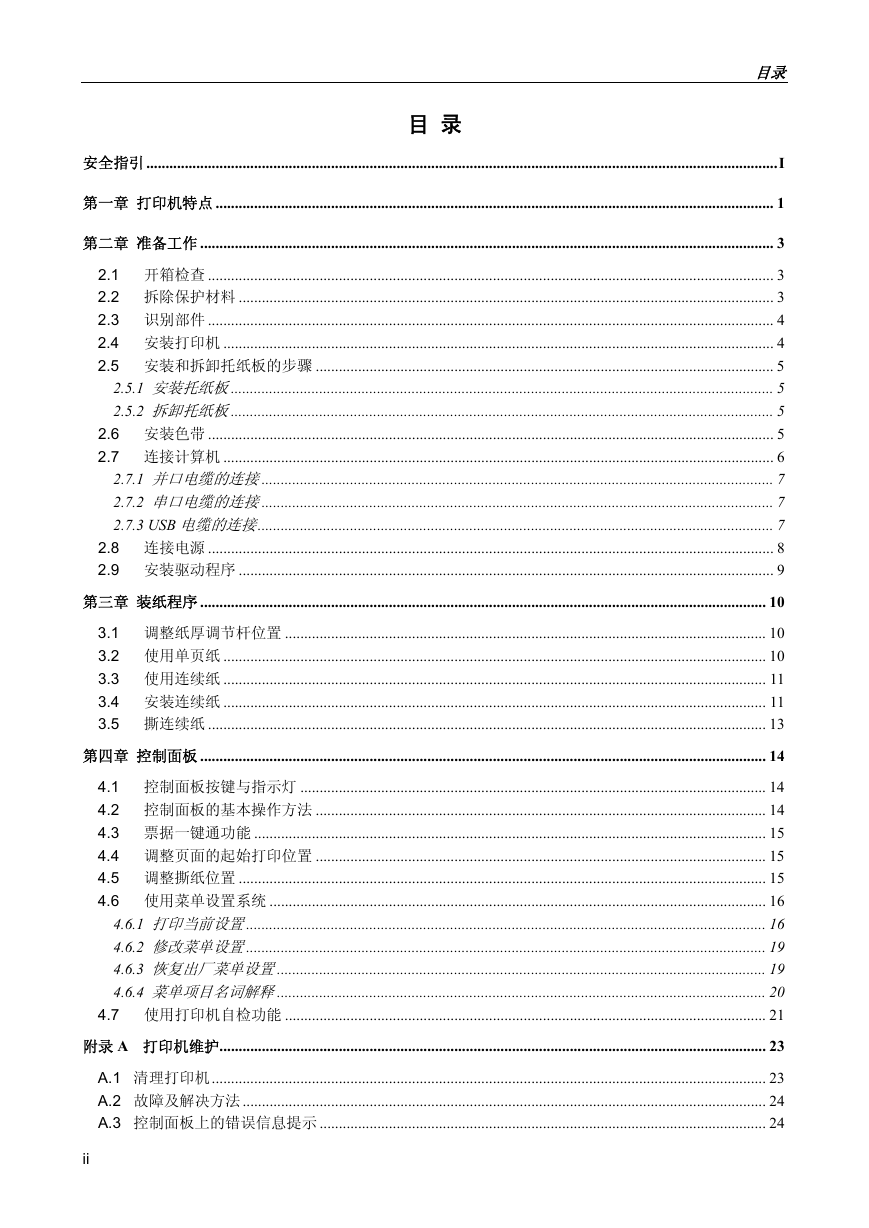

目录目录安全指引 ....................................................................................................................................................................I 第一章打印机特点 ................................................................................................................................................. 1 第二章准备工作 ..................................................................................................................................................... 3 2.1 开箱检查 ................................................................................................................................................... 3 2.2 拆除保护材料 ........................................................................................................................................... 3 2.3 识别部件 ................................................................................................................................................... 4 2.4 安装打印机 ............................................................................................................................................... 4 2.5 安装和拆卸托纸板的步骤 ....................................................................................................................... 5 2.5.1 安装托纸板............................................................................................................................................. 5 2.5.2 拆卸托纸板............................................................................................................................................. 5 2.6 安装色带 ................................................................................................................................................... 5 2.7 连接计算机 ............................................................................................................................................... 6 2.7.1 并口电缆的连接..................................................................................................................................... 7 2.7.2 串口电缆的连接..................................................................................................................................... 7 2.7.3 USB 电缆的连接...................................................................................................................................... 7 2.8 连接电源 ................................................................................................................................................... 8 2.9 安装驱动程序 ........................................................................................................................................... 9 第三章装纸程序 ................................................................................................................................................... 10 3.1 调整纸厚调节杆位置 ............................................................................................................................. 10 3.2 使用单页纸 ............................................................................................................................................. 10 3.3 使用连续纸 ............................................................................................................................................. 11 3.4 安装连续纸 ............................................................................................................................................. 11 3.5 撕连续纸 ................................................................................................................................................. 13 第四章控制面板 ................................................................................................................................................... 14 4.1 控制面板按键与指示灯 ......................................................................................................................... 14 4.2 控制面板的基本操作方法 ..................................................................................................................... 14 4.3 票据一键通功能 ..................................................................................................................................... 15 4.4 调整页面的起始打印位置 ..................................................................................................................... 15 4.5 调整撕纸位置 ......................................................................................................................................... 15 4.6 使用菜单设置系统 ................................................................................................................................. 16 4.6.1 打印当前设置....................................................................................................................................... 16 4.6.2 修改菜单设置....................................................................................................................................... 19 4.6.3 恢复出厂菜单设置............................................................................................................................... 19 4.6.4 菜单项目名词解释............................................................................................................................... 20 4.7 使用打印机自检功能 ............................................................................................................................. 21 附录 A 打印机维护.............................................................................................................................................. 23 A.1 清理打印机................................................................................................................................................ 23 A.2 故障及解决方法 ........................................................................................................................................ 24 A.3 控制面板上的错误信息提示 .................................................................................................................... 24 ii

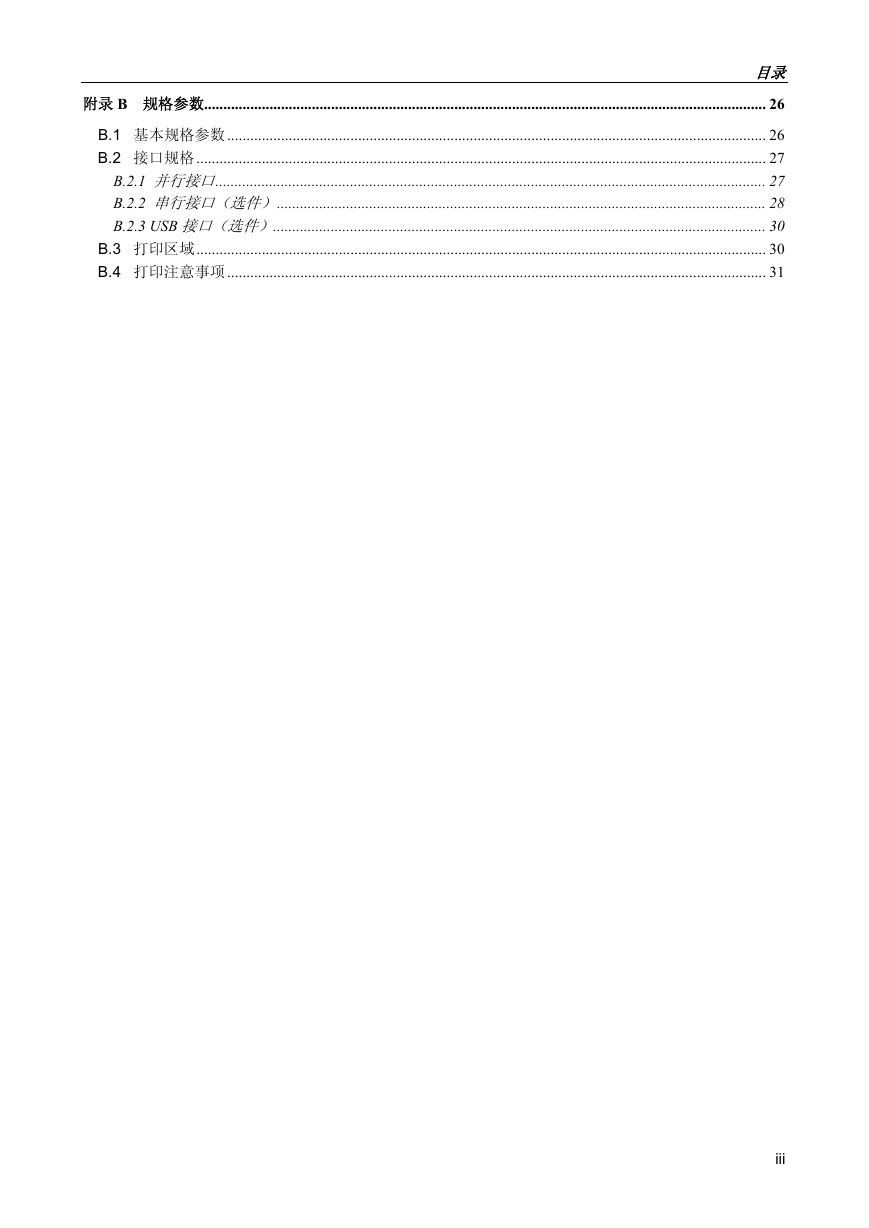

目录附录 B 规格参数.................................................................................................................................................. 26 B.1 基本规格参数............................................................................................................................................ 26 B.2 接口规格.................................................................................................................................................... 27 B.2.1 并行接口............................................................................................................................................... 27 B.2.2 串行接口（选件）............................................................................................................................... 28 B.2.3 USB 接口（选件）................................................................................................................................ 30 B.3 打印区域.................................................................................................................................................... 30 B.4 打印注意事项............................................................................................................................................ 31 iii

第一章打印机特点首先感谢您购买 Jolimark®打印机。本打印机将是一部符合您使用的 24 针高品质平推式打印机，它能第一章打印机特点满足多功能打印的要求。本打印机具有以下特点：平推式进纸机构，解决卡纸问题创新的平推式进纸机构可使纸张不因拖纸器链轮的转动而扭曲变形，所以一些特殊文件可以平顺印出而不发生卡纸现象。如：多联发票、信封、明信片、标签纸等等（打印总厚度为 0.45mm）。简易安装打印纸本打印机提供许多实用的功能，帮助解决装纸过程中出现的问题。具有自动进纸/退纸、纸斜检测功能单页纸从打印机前方输入且自动进纸至打印位置。该机型具有纸斜自动检测功能：如果纸张倾斜，则自动退纸。连续纸安装在拖纸器上。只要按【高速/进纸/退纸】键，便可将纸自动送至打印位置。打印完毕后，纸张再由前端送出便于撕纸。撕纸功能此功能使连续纸自动送到打印机盖子旁的撕纸位置，以利于打印完毕后对准撕纸线撕纸，真正达到零误差的功能。在单页纸与连续纸之间切换方便通过操作面板上的【高速/进纸/退纸】键使连续纸自动缩回，这时将单页/连续纸进纸选择杆设定为单页纸，使单页纸进入，这时则可使用单页纸打印了。当使用完单页纸后，将单页/连续纸进纸选择杆设定为连续纸，使连续纸重新进入打印机，这时可再次使用连续纸打印。退纸功能此功能允许使用者通过在控制面板上的简易操作，即可将单页/连续纸退出打印机。高质量、高速打印该机可在高质量的正常打印模式下实现在 10CPI 下具有 83CPS 的打印速度。在高速模式下，打印机能实现在 10CPI 的间距下有 250CPS 的打印速度。在超高速模式下，打印机能实现在 10CPI 的间距下有 333CPS 的打印速度。高分辨率图像打印最高 360DPI（水平）×360DPI（垂直）的分辨率，图像清晰。操作简易的控制面板可以通过控制面板简单的操作来了解目前的打印状态，并实现大部分的打印机功能。除此以外，可利用菜单设置系统完成打印机的参数设定。产品兼容性命令兼容 OKI 5530SC 和 Epson ESC/PK2 两种市场通用的打印机仿真命令集。 1

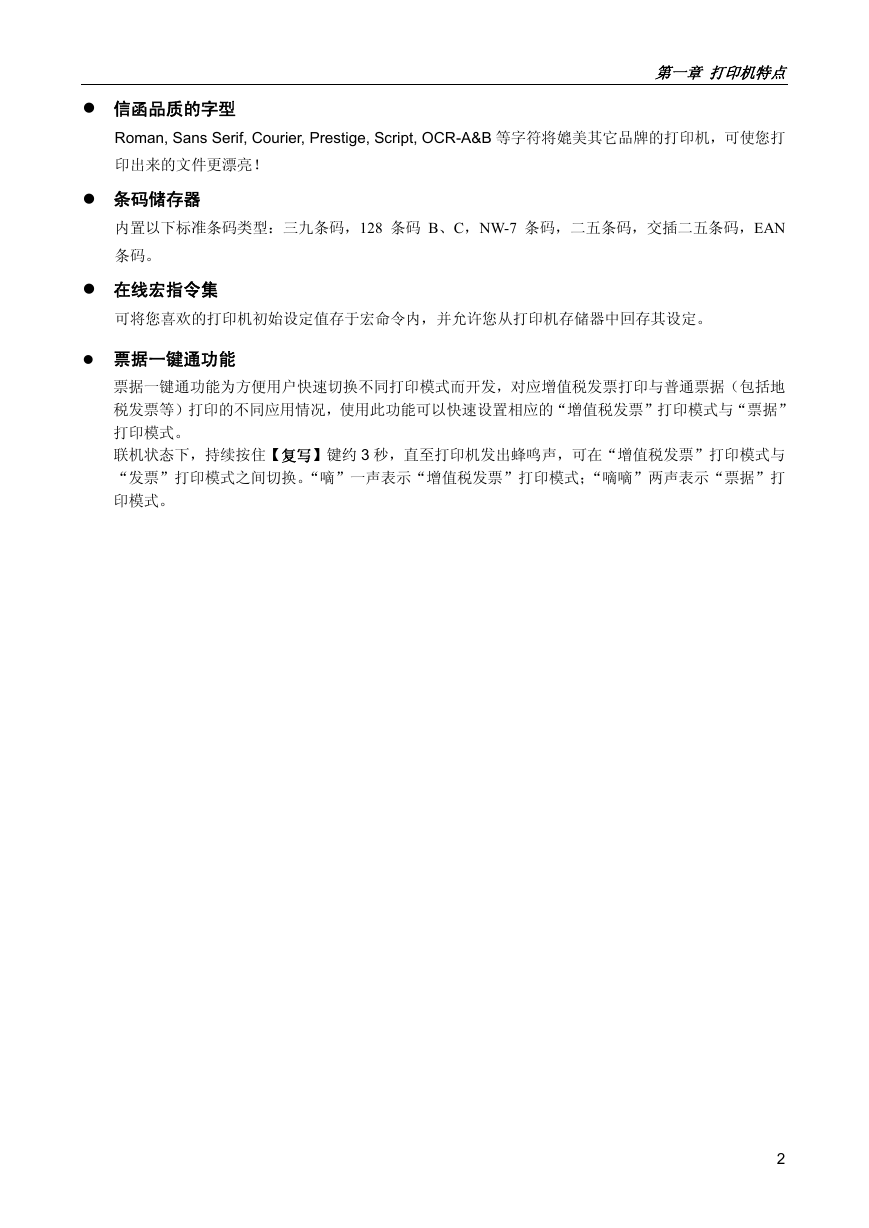

第一章打印机特点信函品质的字型 Roman, Sans Serif, Courier, Prestige, Script, OCR-A&B 等字符将媲美其它品牌的打印机，可使您打印出来的文件更漂亮！条码储存器内置以下标准条码类型：三九条码，128 条码 B、C，NW-7 条码，二五条码，交插二五条码，EAN 条码。在线宏指令集可将您喜欢的打印机初始设定值存于宏命令内，并允许您从打印机存储器中回存其设定。票据一键通功能票据一键通功能为方便用户快速切换不同打印模式而开发，对应增值税发票打印与普通票据（包括地税发票等）打印的不同应用情况，使用此功能可以快速设置相应的“增值税发票”打印模式与“票据” 打印模式。联机状态下，持续按住【复写】键约 3 秒，直至打印机发出蜂鸣声，可在“增值税发票”打印模式与 “发票”打印模式之间切换。“嘀”一声表示“增值税发票”打印模式；“嘀嘀”两声表示“票据”打印模式。 2

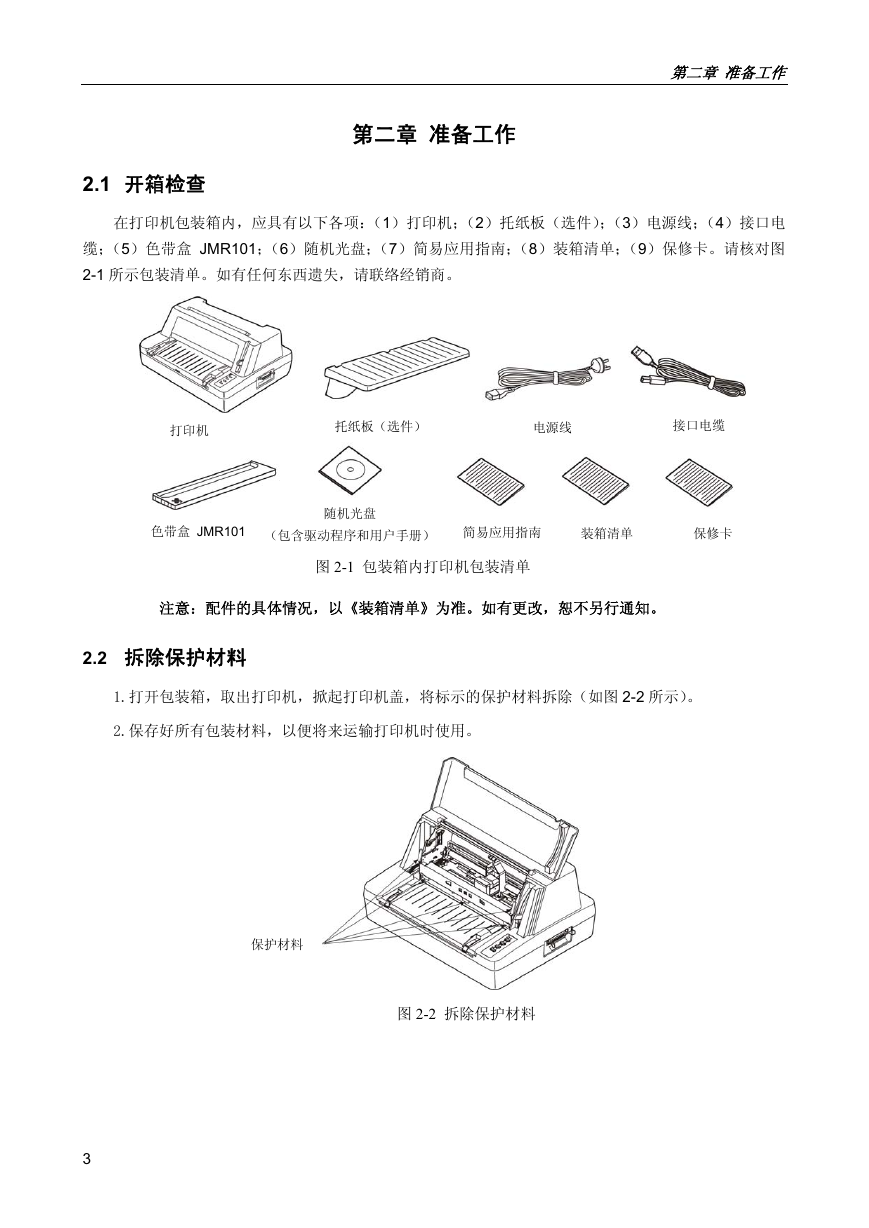

第二章准备工作第二章准备工作 2.1 开箱检查在打印机包装箱内，应具有以下各项：（1）打印机；（2）托纸板（选件）；（3）电源线；（4）接口电缆；（5）色带盒 JMR101；（6）随机光盘；（7）简易应用指南；（8）装箱清单；（9）保修卡。请核对图 2-1 所示包装清单。如有任何东西遗失，请联络经销商。打印机色带盒 JMR101 托纸板（选件）电源线接口电缆随机光盘（包含驱动程序和用户手册）简易应用指南装箱清单保修卡图 2-1 包装箱内打印机包装清单注意：配件的具体情况，以《装箱清单》为准。如有更改，恕不另行通知。 2.2 拆除保护材料 1.打开包装箱，取出打印机，掀起打印机盖，将标示的保护材料拆除（如图 2-2 所示）。 2.保存好所有包装材料，以便将来运输打印机时使用。保护材料图 2-2 拆除保护材料 3

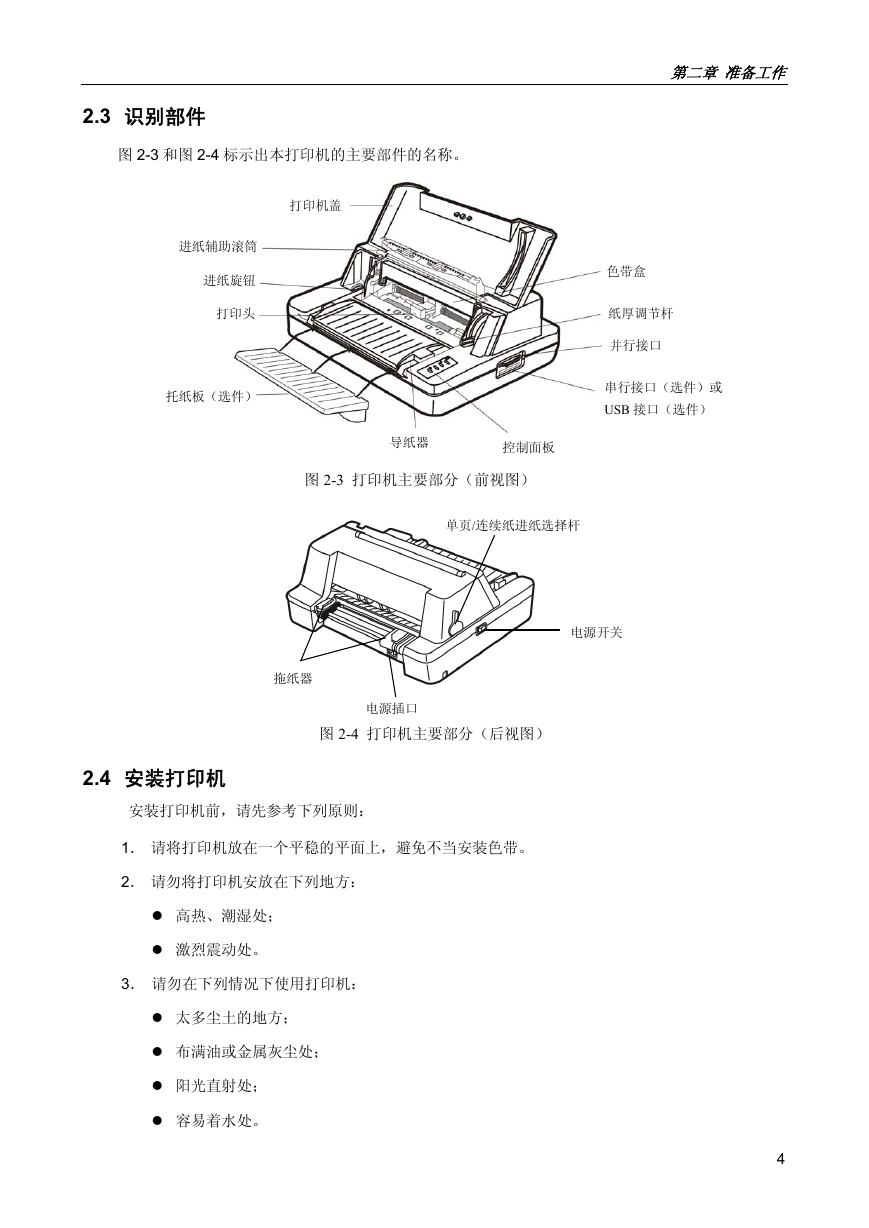

2.3 识别部件第二章准备工作图 2-3 和图 2-4 标示出本打印机的主要部件的名称。打印机盖进纸辅助滚筒进纸旋钮打印头托纸板（选件）色带盒纸厚调节杆并行接口串行接口（选件）或 USB 接口（选件）导纸器控制面板图 2-3 打印机主要部分（前视图）单页/连续纸进纸选择杆电源开关拖纸器电源插口图 2-4 打印机主要部分（后视图） 2.4 安装打印机安装打印机前，请先参考下列原则： 1．请将打印机放在一个平稳的平面上，避免不当安装色带。 2．请勿将打印机安放在下列地方：高热、潮湿处；激烈震动处。 3．请勿在下列情况下使用打印机：太多尘土的地方；布满油或金属灰尘处；阳光直射处；容易着水处。 4
