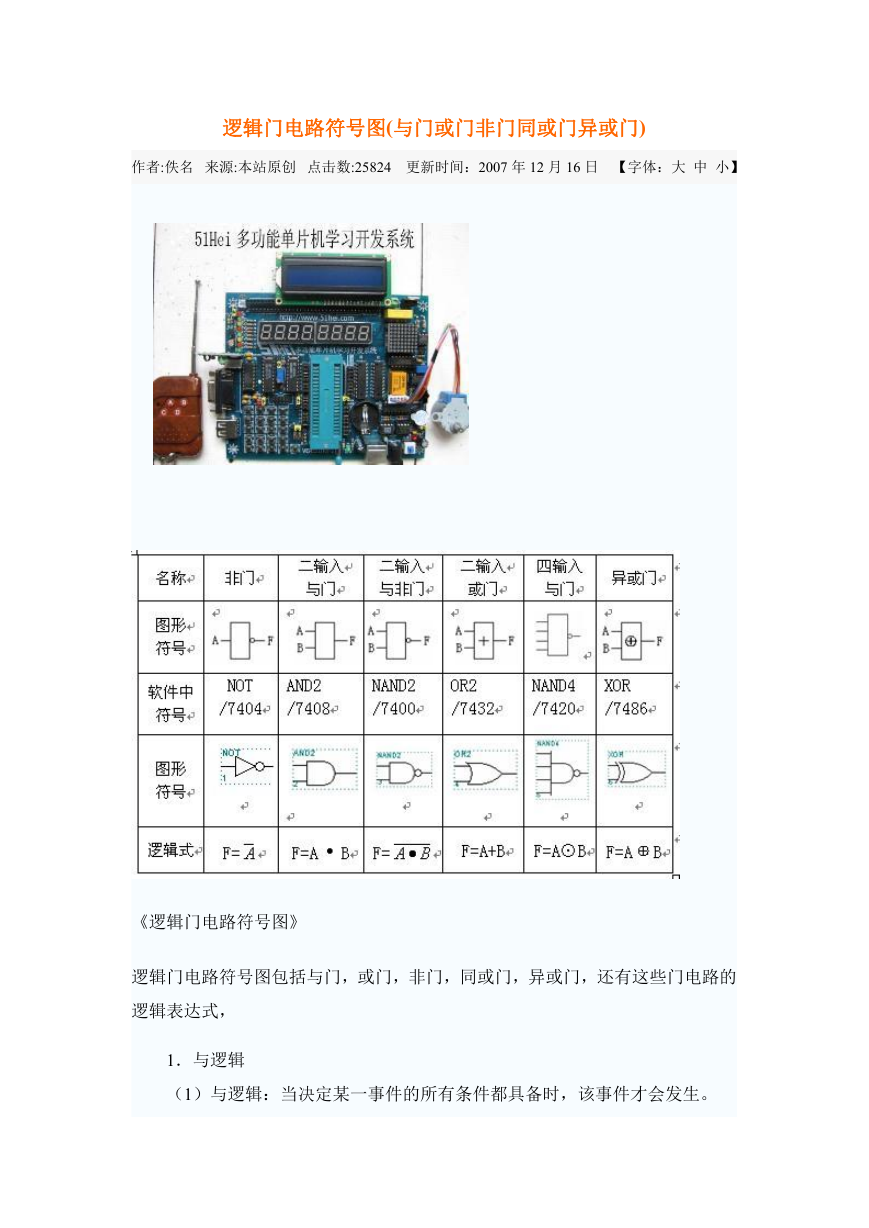

逻辑门电路符号图(与门或门非门同或门异或门) 作者:佚名来源:本站原创点击数:25824 更新时间：2007 年 12 月 16 日【字体：大中小】《逻辑门电路符号图》逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式， 1．与逻辑（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。

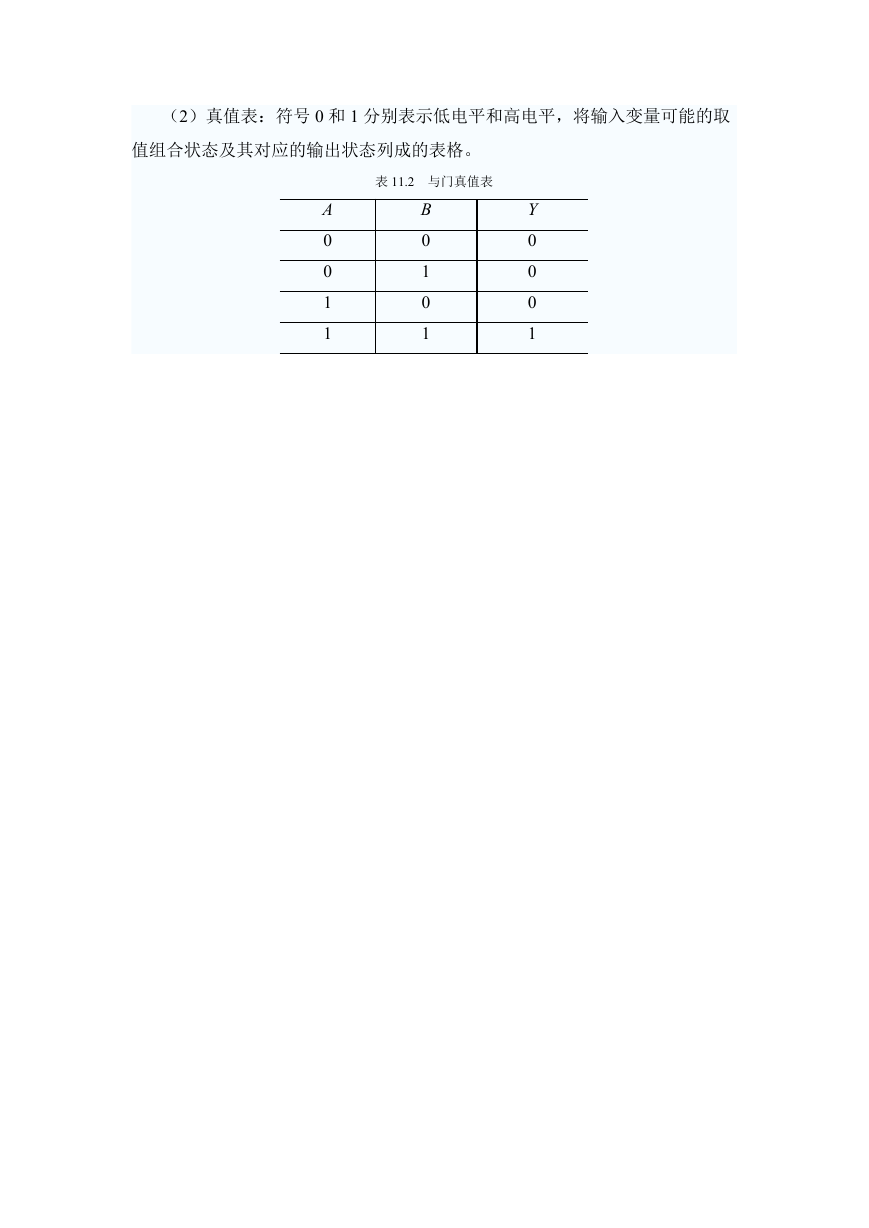

（2）真值表：符号 0 和 1 分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。表 11.2 与门真值表 A 0 0 1 1 B 0 1 0 1 Y 0 0 0 1
