使用PowerDesigner进行数据库设计.pdf

发布时间：2022-06-24 发布人：admin 分类：说明书资料大小：2.26M 资料格式：pdf 举报版权申诉

第1页 / 共19页

第2页 / 共19页

第3页 / 共19页

第4页 / 共19页

第5页 / 共19页

第6页 / 共19页

第7页 / 共19页

第8页 / 共19页

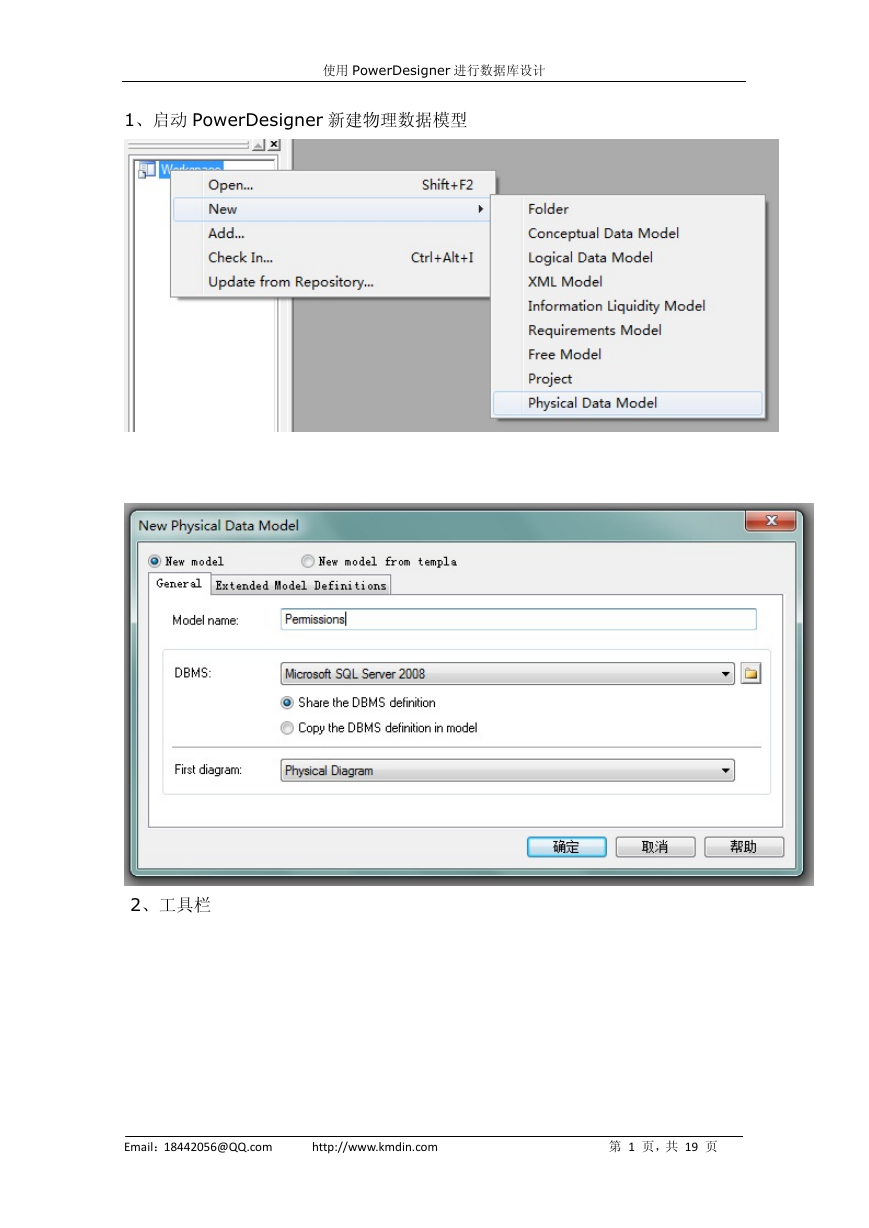

使用 PowerDesigner 进行数据库设计 1、启动 PowerDesigner 新建物理数据模型 2、工具栏 Email：18442056@QQ.com http://www.kmdin.com 第 1 页，共 19 页

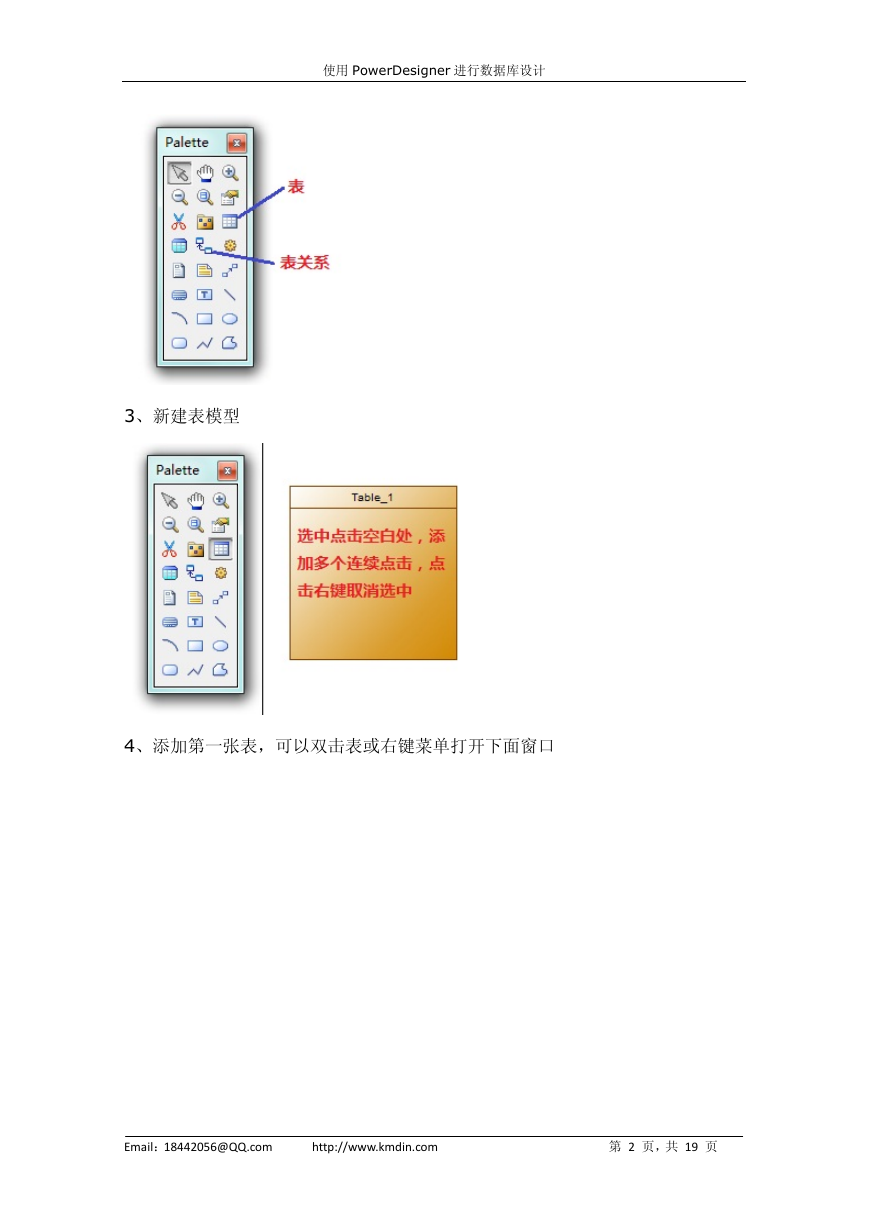

使用 PowerDesigner 进行数据库设计 3、新建表模型 4、添加第一张表，可以双击表或右键菜单打开下面窗口 Email：18442056@QQ.com http://www.kmdin.com 第 2 页，共 19 页

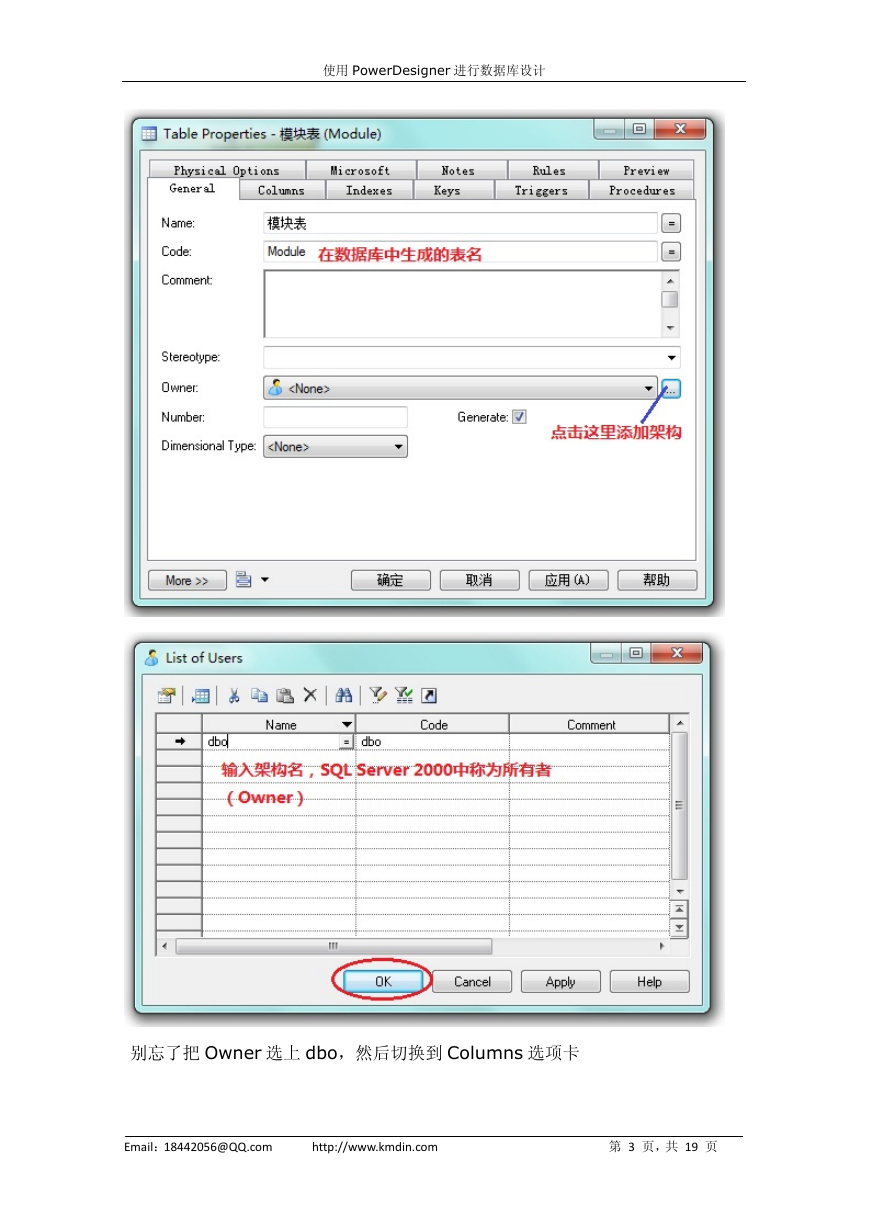

使用 PowerDesigner 进行数据库设计别忘了把 Owner 选上 dbo，然后切换到 Columns 选项卡 Email：18442056@QQ.com http://www.kmdin.com 第 3 页，共 19 页

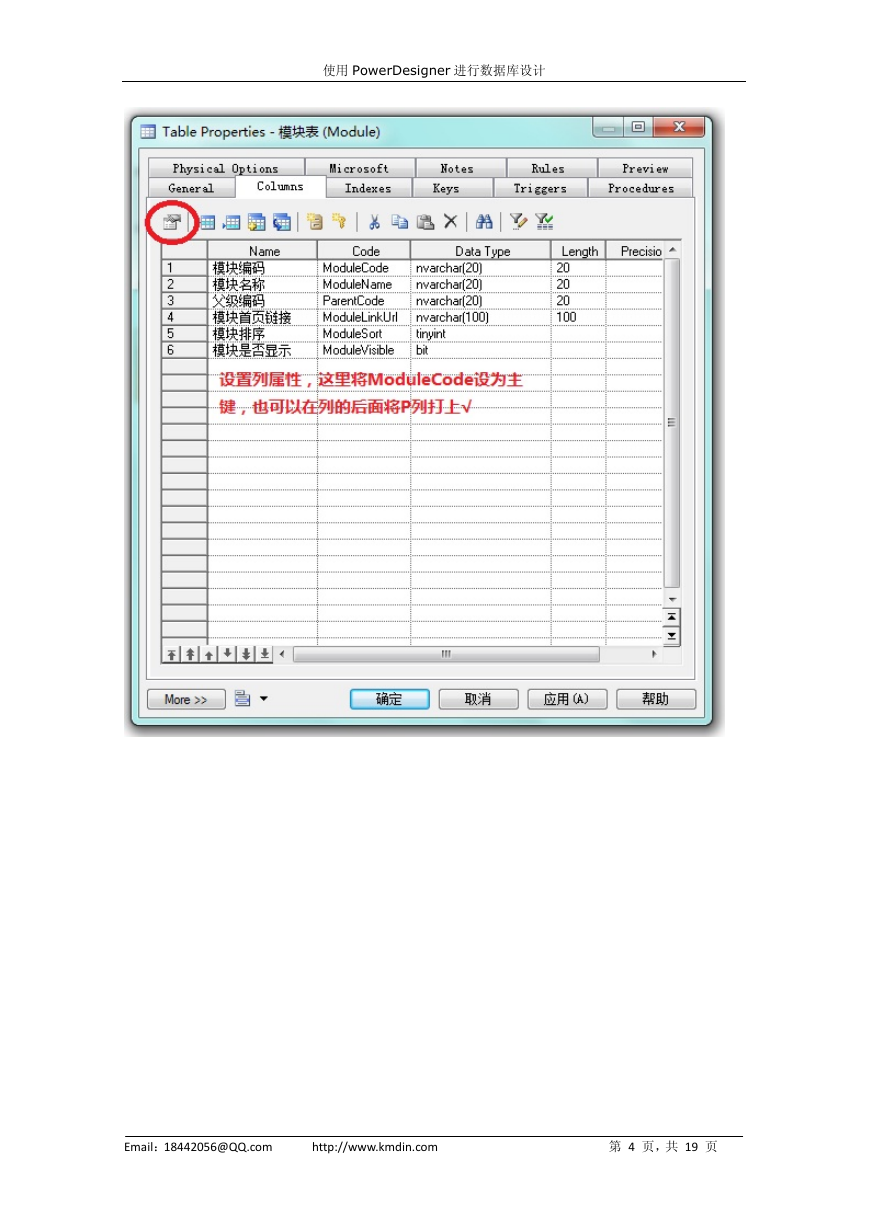

使用 PowerDesigner 进行数据库设计 Email：18442056@QQ.com http://www.kmdin.com 第 4 页，共 19 页

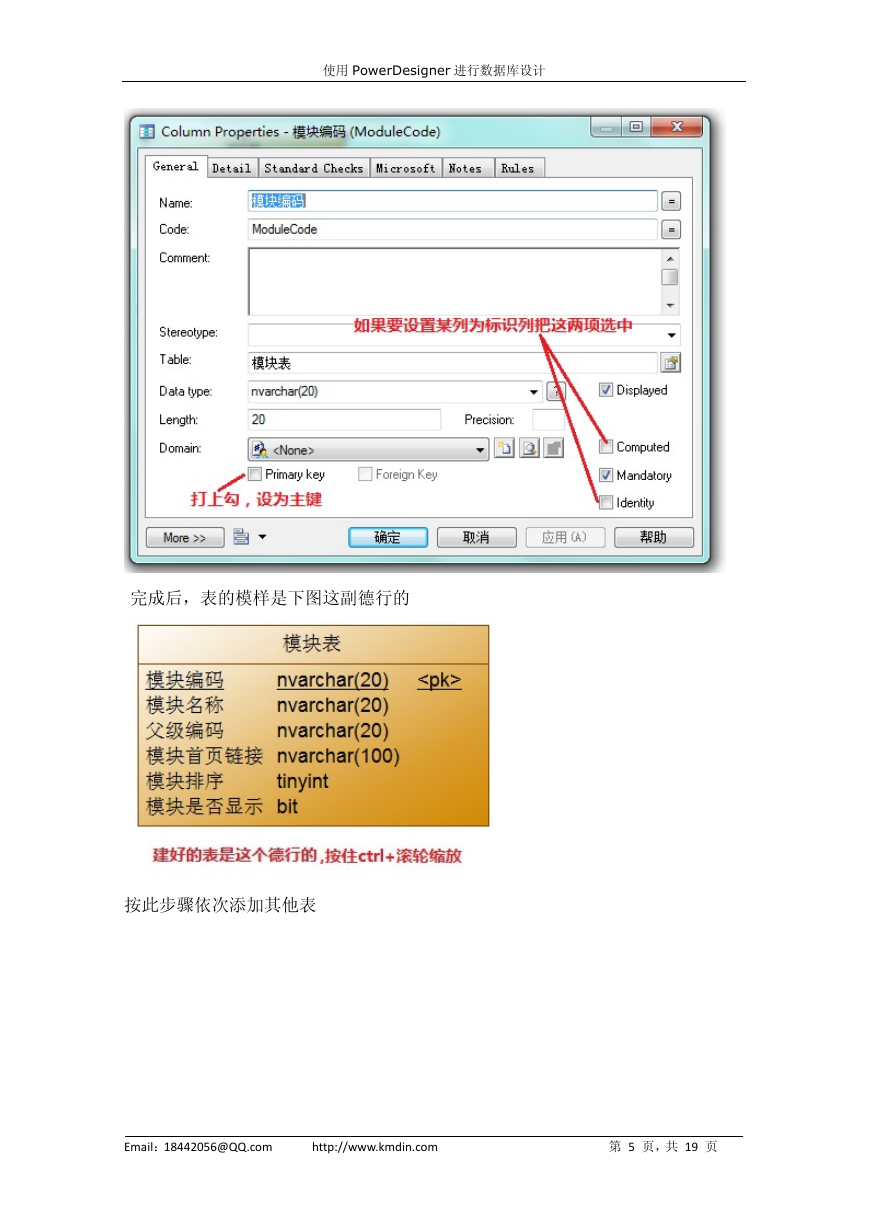

使用 PowerDesigner 进行数据库设计完成后，表的模样是下图这副德行的按此步骤依次添加其他表 Email：18442056@QQ.com http://www.kmdin.com 第 5 页，共 19 页

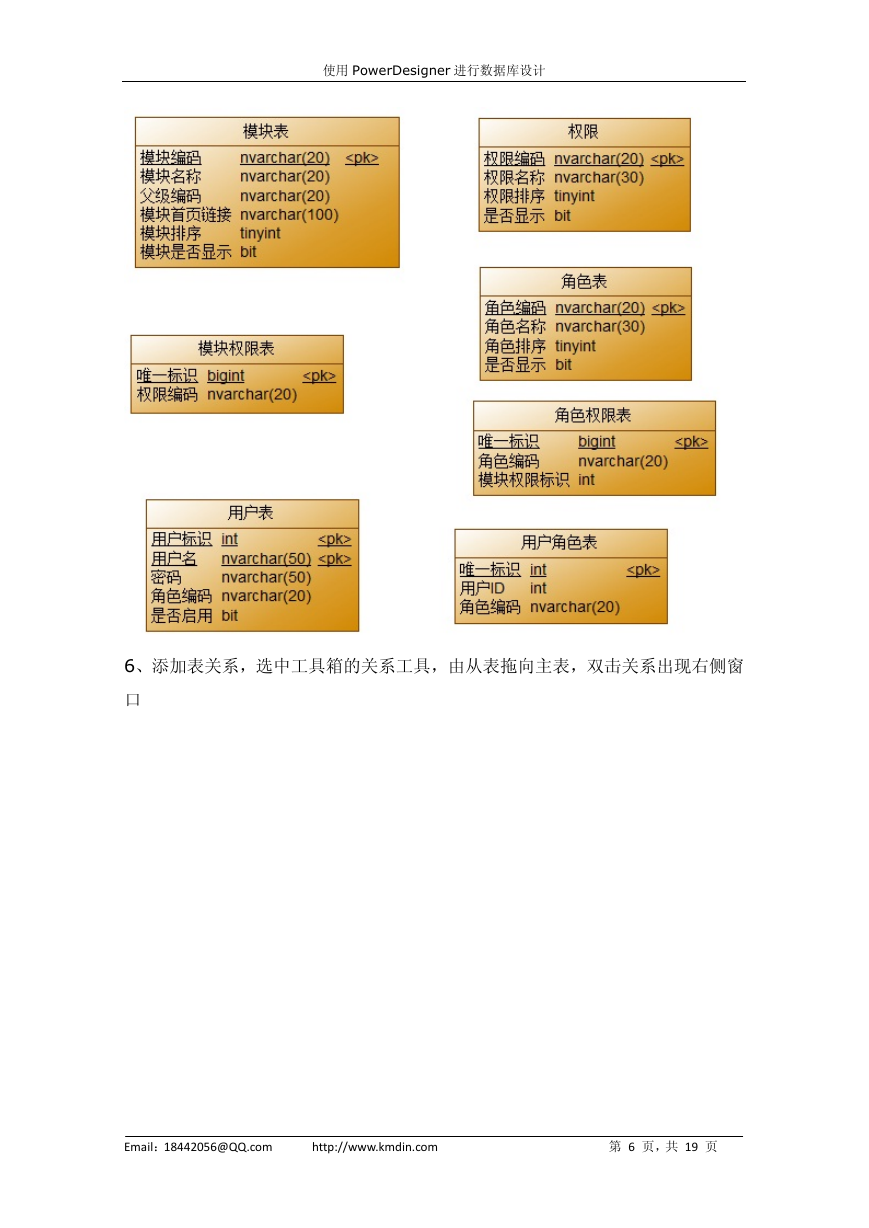

使用 PowerDesigner 进行数据库设计 6、添加表关系，选中工具箱的关系工具，由从表拖向主表，双击关系出现右侧窗口 Email：18442056@QQ.com http://www.kmdin.com 第 6 页，共 19 页

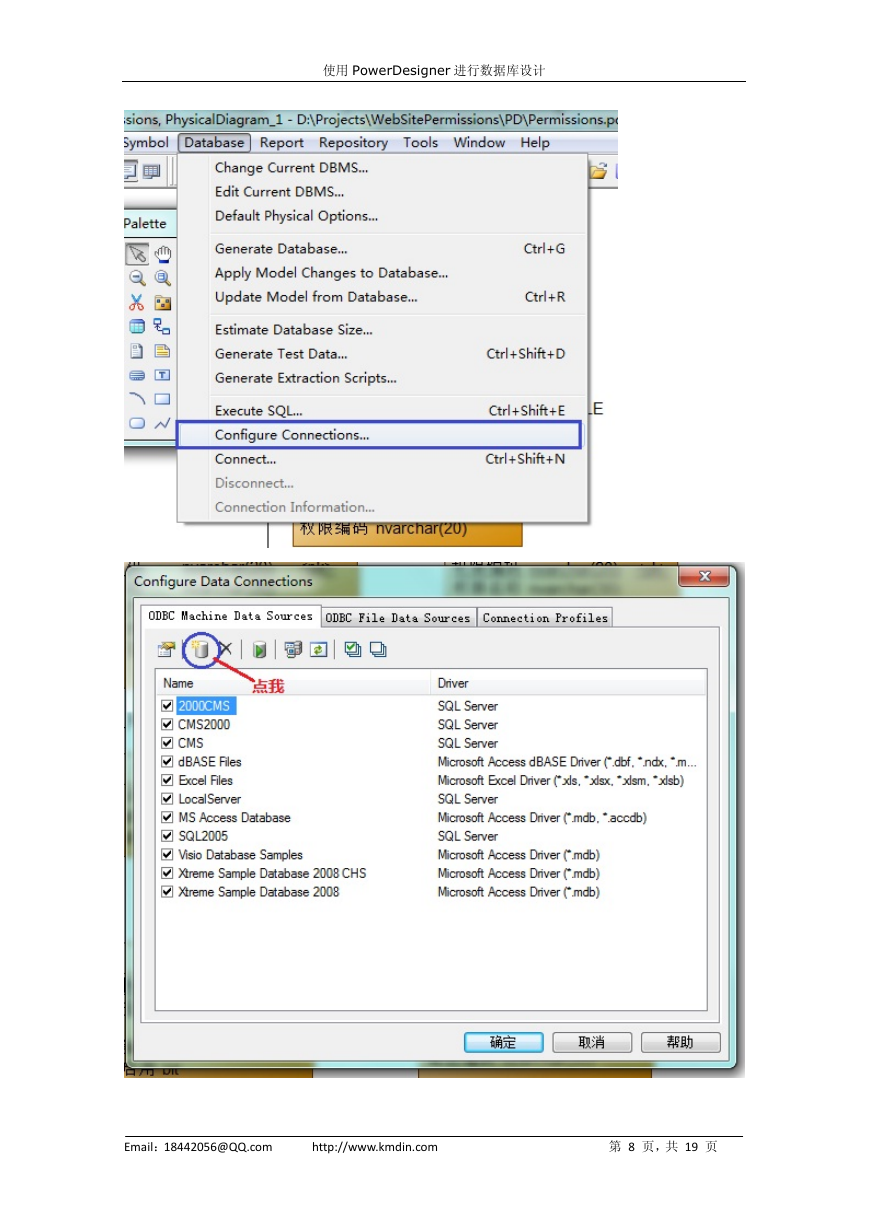

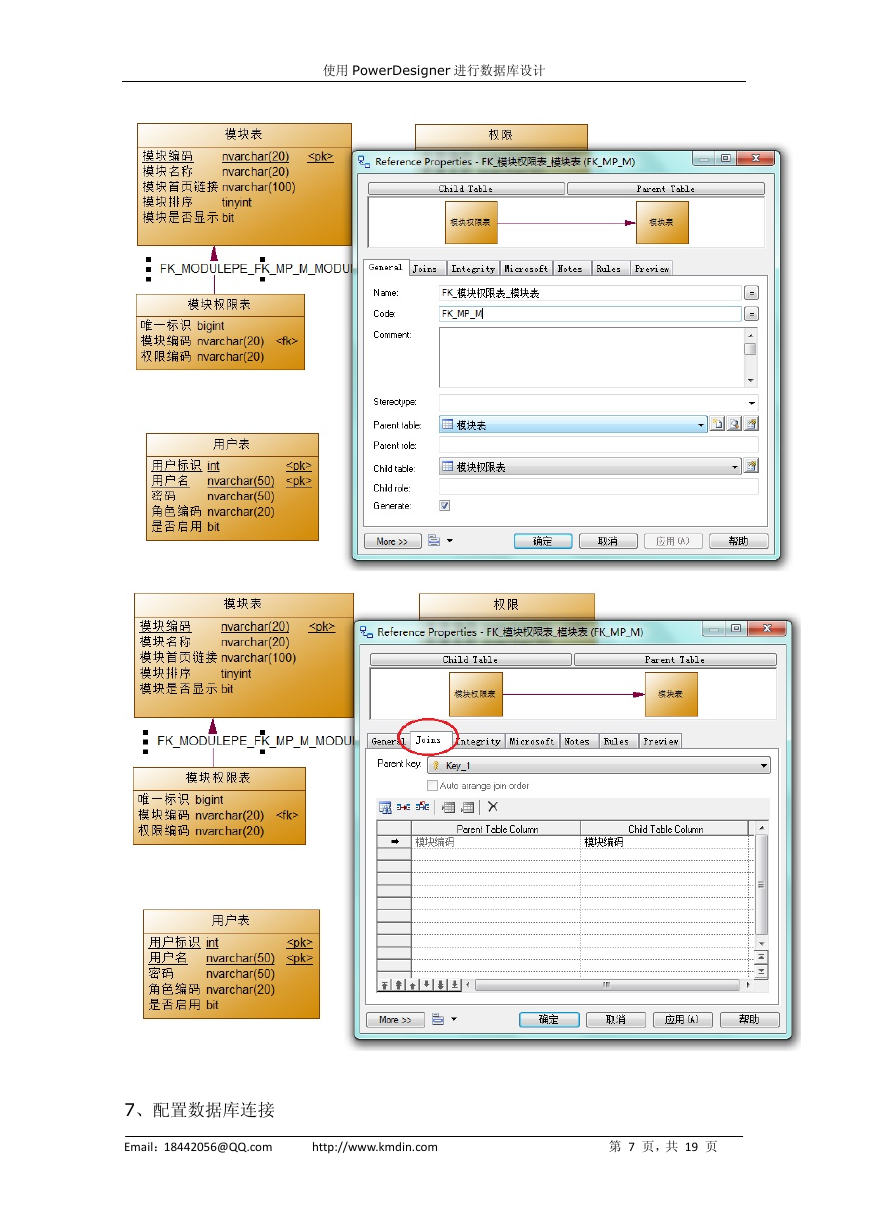

使用 PowerDesigner 进行数据库设计 7、配置数据库连接 Email：18442056@QQ.com http://www.kmdin.com 第 7 页，共 19 页

使用 PowerDesigner 进行数据库设计 Email：18442056@QQ.com http://www.kmdin.com 第 8 页，共 19 页
