    GA-Z77-DS3H GA-H77-DS3H 使用手册 Rev. 1001 12MSC-Z77DS3H-1001R
    / G A - Z 7 7 - D S 3 H G A H 7 7 - D S 3 H - M o t h e r b o a r d M a r . 1 5 , 2 0 1 2 M a r . 1 5 , 2 0 1 2 M o t h e r b o a r d - G A H 7 7 - D S 3 H G A - Z 7 7 - D S 3 H /

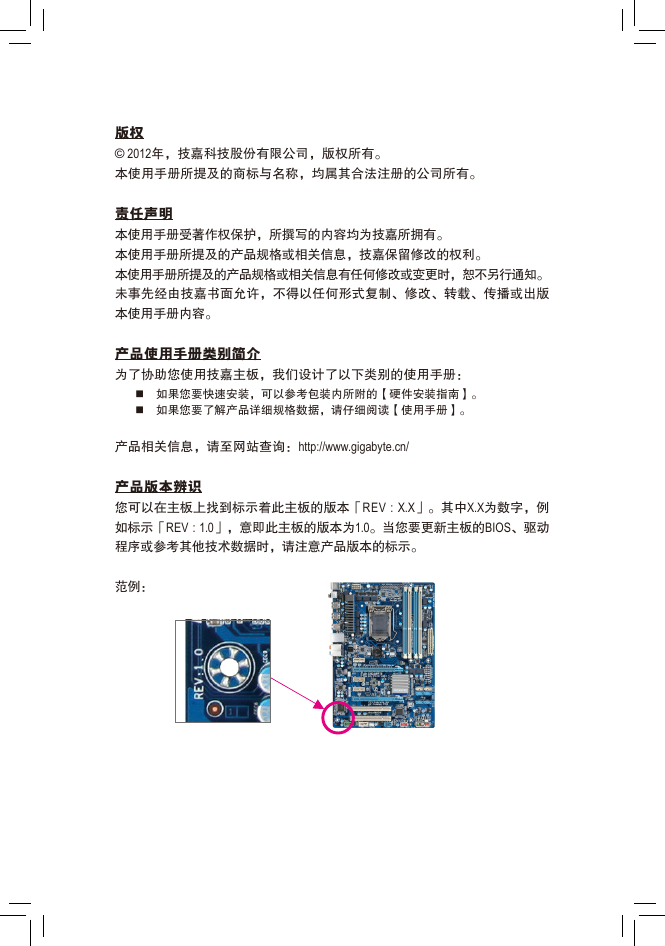

    版权 © 2012年，技嘉科技股份有限公司，版权所有。 本使用手册所提及的商标与名称，均属其合法注册的公司所有。 责任声明 本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。 本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。 本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。 未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版 本使用手册内容。 产品使用手册类别简介 为了协助您使用技嘉主板，我们设计了以下类别的使用手册： „ 如果您要快速安装，可以参考包装内所附的【硬件安装指南】。 „ 如果您要了解产品详细规格数据，请仔细阅读【使用手册】。 产品相关信息，请至网站查询：http://www.gigabyte.cn/ 产品版本辨识 您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例 如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动 程序或参考其他技术数据时，请注意产品版本的标示。 范例：

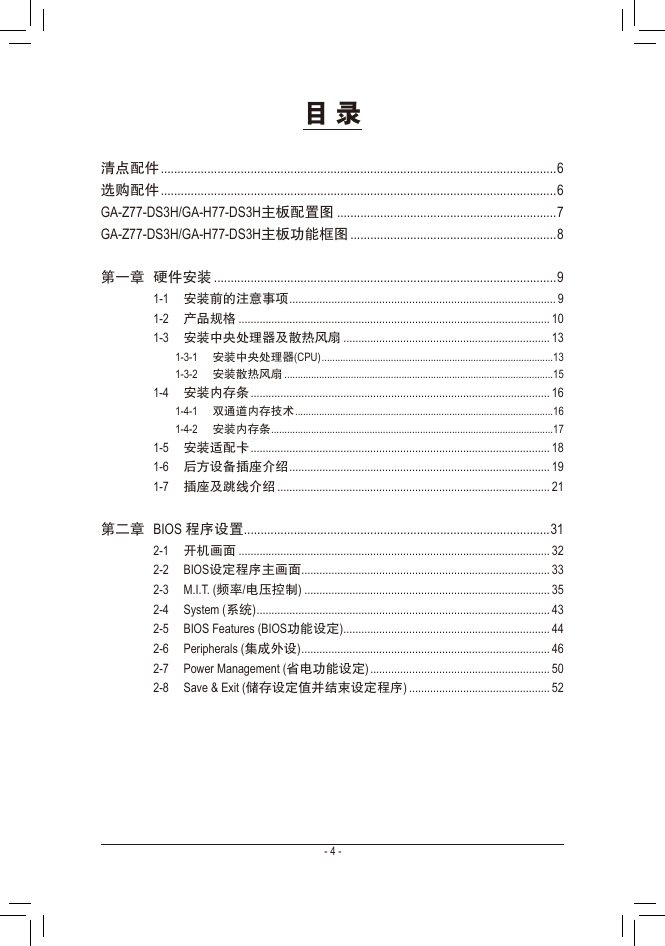

    目 录 清点配件 .......................................................................................................................6 选购配件 .......................................................................................................................6 GA-Z77-DS3H/GA-H77-DS3H主板配置图 ..................................................................7 GA-Z77-DS3H/GA-H77-DS3H主板功能框图 ..............................................................8 第一章 硬件安装 .......................................................................................................9 1-1 安装前的注意事项 ......................................................................................... 9 1-2 产品规格 ........................................................................................................ 10 1-3 安装中央处理器及散热风扇 ..................................................................... 13 1-3-1 安装中央处理器(CPU) .......................................................................................13 1-3-2 安装散热风扇 .....................................................................................................15 1-4 安装内存条 .................................................................................................... 16 1-4-1 双通道内存技术 .................................................................................................16 1-4-2 安装内存条 ..........................................................................................................17 1-5 安装适配卡 .................................................................................................... 18 1-6 后方设备插座介绍 ....................................................................................... 19 1-7 插座及跳线介绍 ........................................................................................... 21 第二章 BIOS 程序设置 ............................................................................................31 2-1 开机画面 ........................................................................................................ 32 2-2 BIOS设定程序主画面 ................................................................................... 33 2-3 M.I.T. (频率/电压控制) .................................................................................. 35 2-4 System (系统) .................................................................................................. 43 2-5 BIOS Features (BIOS功能设定) ..................................................................... 44 2-6 Peripherals (集成外设) ................................................................................... 46 2-7 Power Management (省电功能设定) ............................................................ 50 2-8 Save & Exit (储存设定值并结束设定程序) ............................................... 52 - 4 -

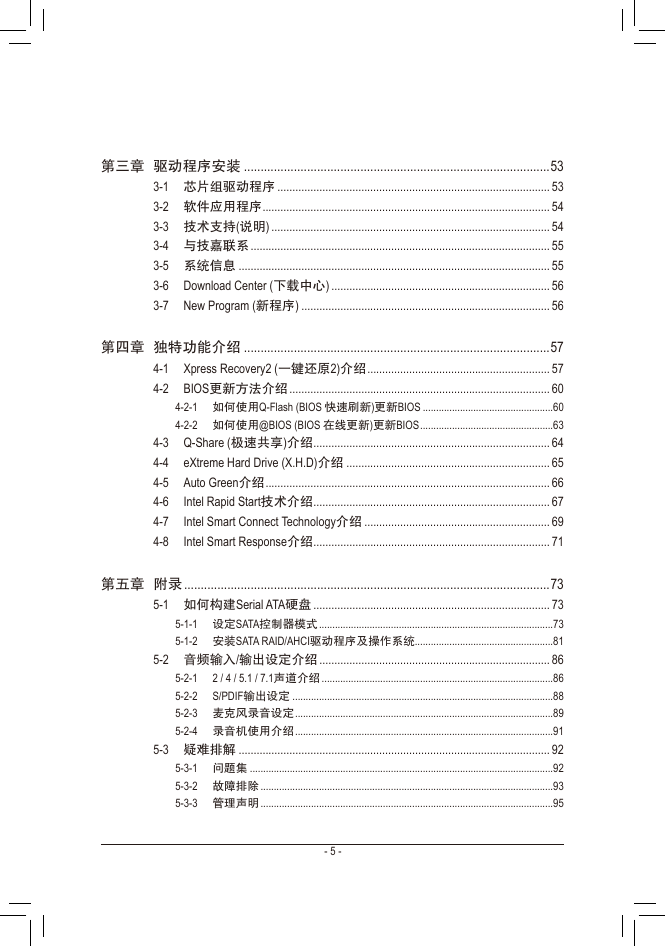

    第三章 驱动程序安装 ............................................................................................53 3-1 芯片组驱动程序 ........................................................................................... 53 3-2 软件应用程序 ................................................................................................ 54 3-3 技术支持(说明) ............................................................................................. 54 3-4 与技嘉联系 .................................................................................................... 55 3-5 系统信息 ........................................................................................................ 55 3-6 Download Center (下载中心) ......................................................................... 56 3-7 New Program (新程序) ................................................................................... 56 第四章 独特功能介绍 ............................................................................................57 4-1 Xpress Recovery2 (一键还原2)介绍 ............................................................. 57 4-2 BIOS更新方法介绍 ....................................................................................... 60 4-2-1 如何使用Q-Flash (BIOS 快速刷新)更新BIOS .................................................60 4-2-2 如何使用@BIOS (BIOS 在线更新)更新BIOS ..................................................63 4-3 Q-Share (极速共享)介绍 ............................................................................... 64 4-4 eXtreme Hard Drive (X.H.D)介绍 .................................................................... 65 4-5 Auto Green介绍 ............................................................................................... 66 Intel Rapid Start技术介绍 ............................................................................... 67 4-6 Intel Smart Connect Technology介绍 .............................................................. 69 4-7 4-8 Intel Smart Response介绍 ............................................................................... 71 第五章 附录 ..............................................................................................................73 5-1 如何构建Serial ATA硬盘 ............................................................................... 73 5-1-1 设定SATA控制器模式 ........................................................................................73 5-1-2 安装SATA RAID/AHCI驱动程序及操作系统....................................................81 5-2 音频输入/输出设定介绍 ............................................................................. 86 5-2-1 2 / 4 / 5.1 / 7.1声道介绍 .......................................................................................86 5-2-2 S/PDIF输出设定 ..................................................................................................88 5-2-3 麦克风录音设定 .................................................................................................89 5-2-4 录音机使用介绍 .................................................................................................91 5-3 疑难排解 ........................................................................................................ 92 5-3-1 问题集 ..................................................................................................................92 5-3-2 故障排除 ..............................................................................................................93 5-3-3 管理声明 ..............................................................................................................95 - 5 -

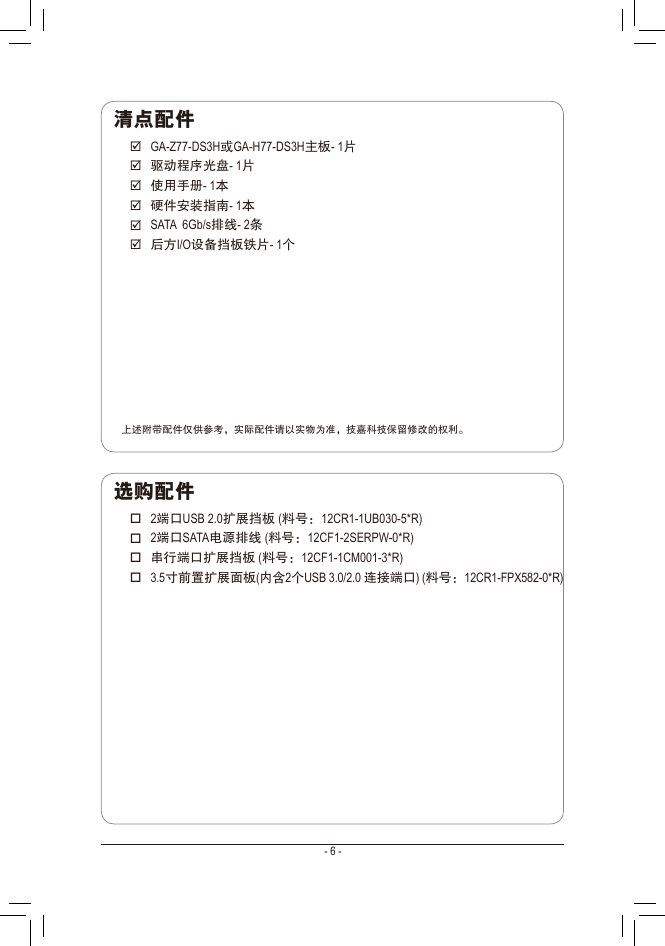

    清点配件 ; GA-Z77-DS3H或GA-H77-DS3H主板- 1片 ; 驱动程序光盘- 1片 ; 使用手册- 1本 ; 硬件安装指南- 1本 ; SATA 6Gb/s排线- 2条 ; 后方I/O设备挡板铁片- 1个 上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。 选购配件 † 2端口USB 2.0扩展挡板 (料号：12CR1-1UB030-5*R) † 2端口SATA电源排线 (料号：12CF1-2SERPW-0*R) † 串行端口扩展挡板 (料号：12CF1-1CM001-3*R) † 3.5寸前置扩展面板(内含2个USB 3.0/2.0 连接端口) (料号：12CR1-FPX582-0*R) - 6 -

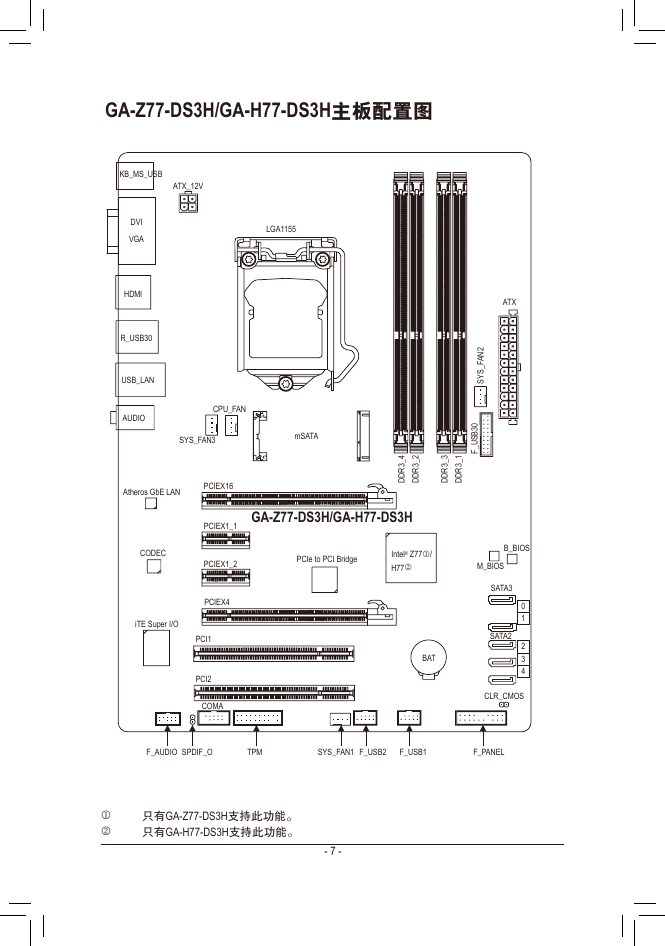

    GA-Z77-DS3H/GA-H77-DS3H主板配置图 KB_MS_USB ATX_12V DVI VGA HDMI R_USB30 USB_LAN AUDIO LGA1155 CPU_FAN SYS_FAN3 mSATA 4 _ 3 R D D 2 _ 3 R D D 3 _ 3 R D D 1 _ 3 R D D GA-Z77-DS3H/GA-H77-DS3H PCIe to PCI Bridge Intel® Z77j/ H77k BAT Atheros GbE LAN PCIEX16 CODEC iTE Super I/O PCIEX1_1 PCIEX1_2 PCIEX4 PCI1 PCI2 COMA ATX 2 N A F _ S Y S 0 3 B S U _ F B_BIOS M_BIOS SATA3 SATA2 0 1 2 3 4 CLR_CMOS F_AUDIO SPDIF_O TPM SYS_FAN1 F_USB2 F_USB1 F_PANEL j k 只有GA-Z77-DS3H支持此功能。 只有GA-H77-DS3H支持此功能。 - 7 -

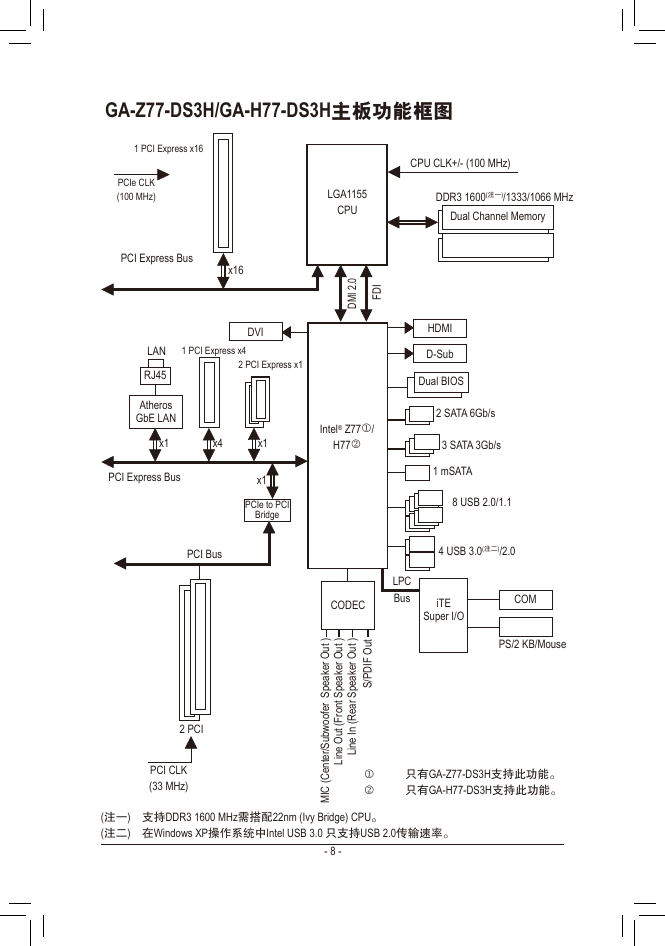

    GA-Z77-DS3H/GA-H77-DS3H主板功能框图 1 PCI Express x16 PCIe CLK (100 MHz) PCI Express Bus x16 DVI 1 PCI Express x4 2 PCI Express x1 LAN RJ45 Atheros GbE LAN x1 x4 PCI Express Bus x1 x1 PCIe to PCI Bridge PCI Bus CPU CLK+/- (100 MHz) LGA1155 CPU DDR3 1600(注一)/1333/1066 MHz Dual Channel Memory 0 . 2 I M D I D F Intel® Z77j/ H77k HDMI D-Sub Dual BIOS 2 SATA 6Gb/s 3 SATA 3Gb/s 1 mSATA 8 USB 2.0/1.1 4 USB 3.0(注二)/2.0 CODEC LPC Bus iTE Super I/O COM PS/2 KB/Mouse ) t u O ) t u O ) t u O r e k a e p S r e k a e p S r e k a e p S t u O F D P S / I r a e R ( n I e n L i r e f o o w b u S / r e t n o r F ( t u O e n L i 2 PCI PCI CLK (33 MHz) t n e C ( I C M j k 只有GA-Z77-DS3H支持此功能。 只有GA-H77-DS3H支持此功能。 (注一) 支持DDR3 1600 MHz需搭配22nm (Ivy Bridge) CPU。 (注二) 在Windows XP操作系统中Intel USB 3.0 只支持USB 2.0传输速率。 - 8 -
