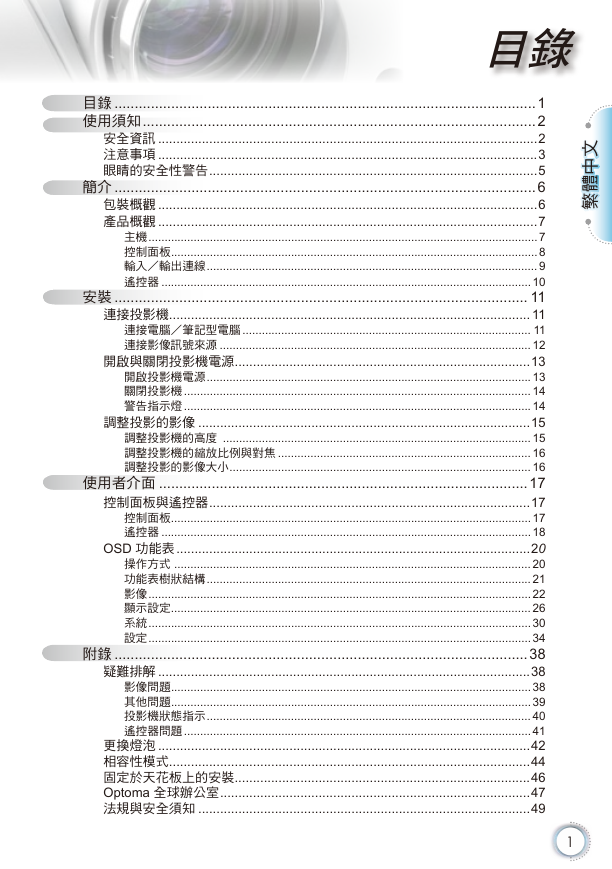

目錄目錄 ........................................................................................................1 使用須知 .................................................................................................2 安全資訊 ........................................................................................................2 注意事項 ........................................................................................................3 眼睛的安全性警告 ..........................................................................................5 簡介 ........................................................................................................6 包裝概觀 ........................................................................................................6 產品概觀 ........................................................................................................7 主機 ........................................................................................................................ 7 控制面板 ................................................................................................................. 8 輸入／輸出連線 ...................................................................................................... 9 遙控器 .................................................................................................................. 10 安裝 ...................................................................................................... 11 連接投影機 ................................................................................................... 11 連接電腦／筆記型電腦 ......................................................................................... 11 連接影像訊號來源 ................................................................................................ 12 開啟與關閉投影機電源 .................................................................................13 開啟投影機電源 .................................................................................................... 13 關閉投影機 ........................................................................................................... 14 警告指示燈 ........................................................................................................... 14 調整投影的影像 ...........................................................................................15 調整投影機的高度 ............................................................................................... 15 調整投影機的縮放比例與對焦 .............................................................................. 16 調整投影的影像大小 ............................................................................................. 16 使用者介面 ...........................................................................................17 控制面板與遙控器 ........................................................................................17 控制面板 ............................................................................................................... 17 遙控器 .................................................................................................................. 18 OSD 功能表 .................................................................................................20 操作方式 .............................................................................................................. 20 功能表樹狀結構 .................................................................................................... 21 影像 ...................................................................................................................... 22 顯示設定 ............................................................................................................... 26 系統 ...................................................................................................................... 30 設定 ...................................................................................................................... 34 附錄 ......................................................................................................38 疑難排解 ......................................................................................................38 影像問題 ............................................................................................................... 38 其他問題 ............................................................................................................... 39 投影機狀態指示 .................................................................................................... 40 遙控器問題 ........................................................................................................... 41 更換燈泡 ......................................................................................................42 相容性模式 ...................................................................................................44 固定於天花板上的安裝 .................................................................................46 Optoma 全球辦公室 .....................................................................................47 法規與安全須知 ...........................................................................................49 文中體繁 1

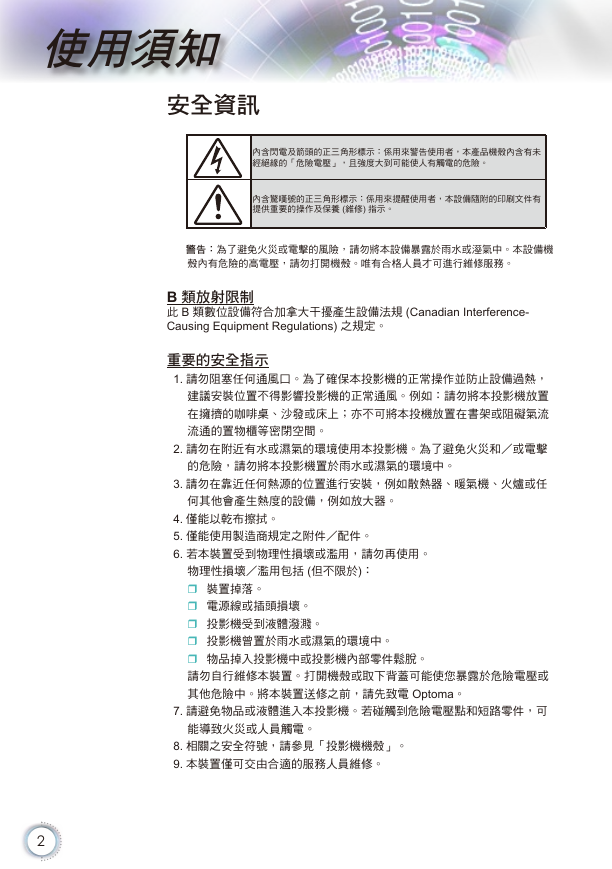

使用須知安全資訊內含閃電及箭頭的正三角形標示：係用來警告使用者，本產品機殼內含有未經絕緣的「危險電壓」，且強度大到可能使人有觸電的危險。內含驚嘆號的正三角形標示：係用來提醒使用者，本設備隨附的印刷文件有提供重要的操作及保養 (維修) 指示。警告：為了避免火災或電擊的風險，請勿將本設備暴露於雨水或溼氣中。本設備機殼內有危險的高電壓，請勿打開機殼。唯有合格人員才可進行維修服務。 B 類放射限制此 B 類數位設備符合加拿大干擾產生設備法規 (Canadian Interference- Causing Equipment Regulations) 之規定。重要的安全指示 1. 請勿阻塞任何通風口。為了確保本投影機的正常操作並防止設備過熱，建議安裝位置不得影響投影機的正常通風。例如：請勿將本投影機放置在擁擠的咖啡桌、沙發或床上；亦不可將本投機放置在書架或阻礙氣流流通的置物櫃等密閉空間。 2. 請勿在附近有水或濕氣的環境使用本投影機。為了避免火災和／或電擊的危險，請勿將本投影機置於雨水或濕氣的環境中。 3. 請勿在靠近任何熱源的位置進行安裝，例如散熱器、暖氣機、火爐或任何其他會產生熱度的設備，例如放大器。 4. 僅能以乾布擦拭。 5. 僅能使用製造商規定之附件／配件。 6. 若本裝置受到物理性損壞或濫用，請勿再使用。物理性損壞／濫用包括 (但不限於)：  裝置掉落。  電源線或插頭損壞。  投影機受到液體潑濺。  投影機曾置於雨水或濕氣的環境中。  物品掉入投影機中或投影機內部零件鬆脫。請勿自行維修本裝置。打開機殼或取下背蓋可能使您暴露於危險電壓或其他危險中。將本裝置送修之前，請先致電 Optoma。 7. 請避免物品或液體進入本投影機。若碰觸到危險電壓點和短路零件，可能導致火災或人員觸電。 8. 相關之安全符號，請參見「投影機機殼」。 9. 本裝置僅可交由合適的服務人員維修。 2

使用須知文中體繁注意事項請遵守本使用指南所建議的所有警告、注意事項和維護須知。 ▀■ 警告─ 投影機開啟時，請勿直視鏡頭。以免強光傷害眼睛。 ▀■ 警告─ 為了避免引起火災或觸電，請勿將本投影機置於雨水或濕氣的環境中。 ▀■ 警告─ 請勿自行打開或拆卸本投影機，以免造成觸電。 ▀■ 警告─ 更換燈泡時，請先讓裝置冷卻。並依照第 42-43 頁的說明指示。 ▀■ 警告─ 本投影機能偵測出燈泡的使用壽命。當它顯示警告訊息時，請務必更換燈泡。 ▀■ 警告─ 在更換燈泡組件後，請重設 OSD「系統 | 燈泡設定」功能表中的「重設燈泡時數」功能 (請參閱第 33 頁)。 ▀■ 警告─ 當投影機關閉時，中斷電源之前請確定投影機已完成冷卻循環。讓投影機至少散熱 90 秒。 ▀■ 警告─ 在投影機運作時，請勿使用鏡頭蓋。 ▀■ 警告─ 燈泡使用期限將至時，畫面將顯示「建議更換燈泡」的訊息。請連絡當地經銷商或服務中心，儘速更換燈泡。 NoteNote  接近燈泡使用期限時，在更換燈泡組件前，投影機將不會開啟。請依照第 42-43 頁「更換燈泡」所列出的程序更換燈泡。 3

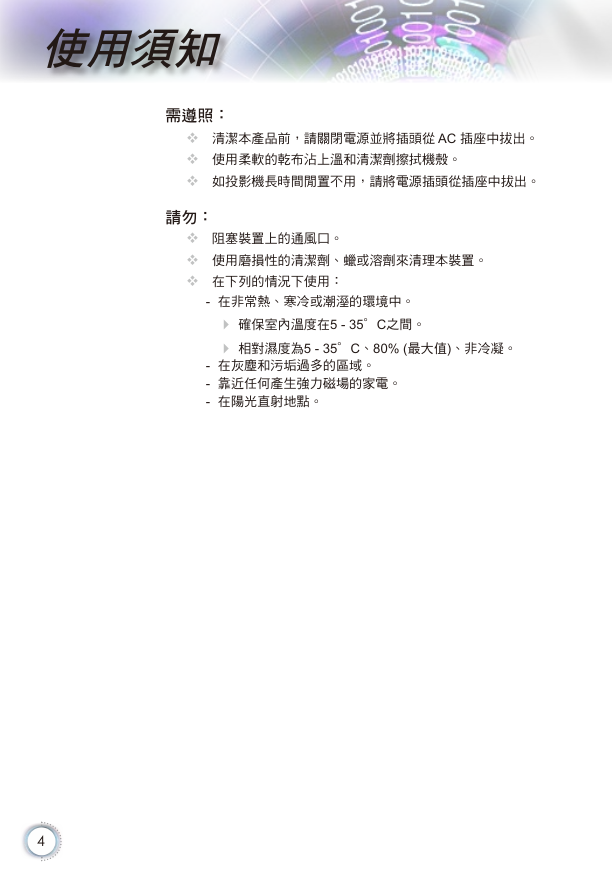

使用須知需遵照：  清潔本產品前，請關閉電源並將插頭從 AC 插座中拔出。  使用柔軟的乾布沾上溫和清潔劑擦拭機殼。  如投影機長時間閒置不用，請將電源插頭從插座中拔出。請勿：  阻塞裝置上的通風口。  使用磨損性的清潔劑、蠟或溶劑來清理本裝置。  在下列的情況下使用： - 在非常熱、寒冷或潮溼的環境中。  確保室內溫度在5 - 35°C之間。  相對濕度為5 - 35°C、80% (最大值)、非冷凝。 - 在灰塵和污垢過多的區域。 - 靠近任何產生強力磁場的家電。 - 在陽光直射地點。 4

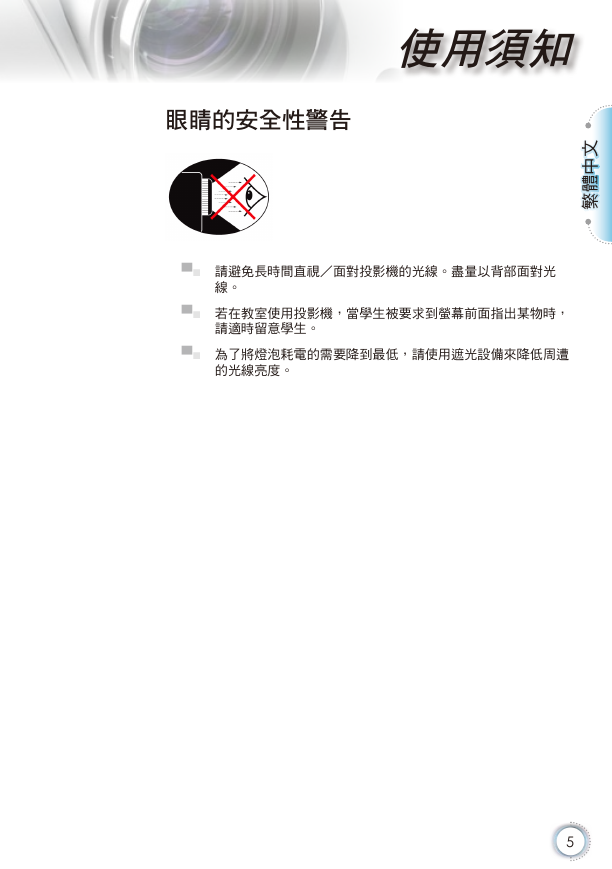

眼睛的安全性警告使用須知文中體繁 ▀■ 請避免長時間直視／面對投影機的光線。盡量以背部面對光線。 ▀■ 若在教室使用投影機，當學生被要求到螢幕前面指出某物時，請適時留意學生。 ▀■ 為了將燈泡耗電的需要降到最低，請使用遮光設備來降低周遭的光線亮度。 5

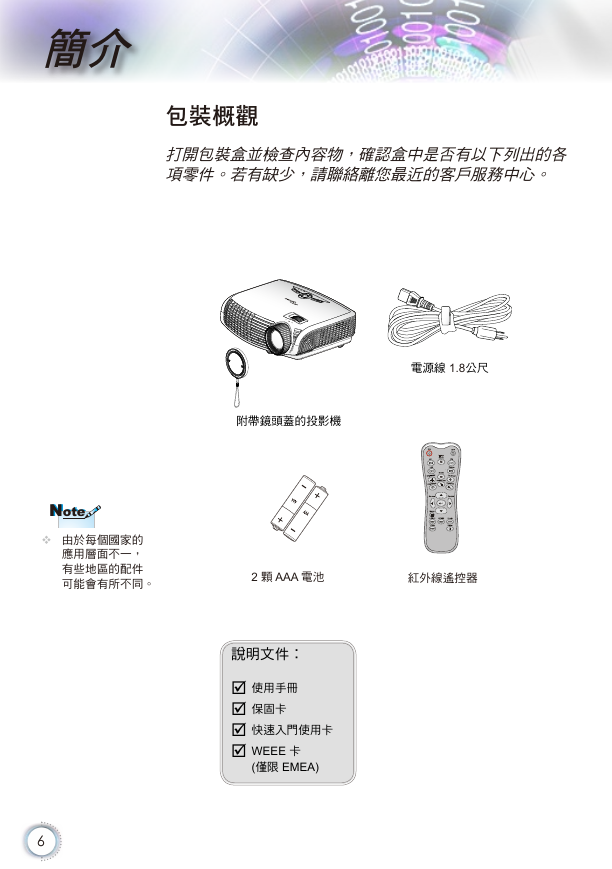

簡介包裝概觀打開包裝盒並檢查內容物，確認盒中是否有以下列出的各項零件。若有缺少，請聯絡離您最近的客戶服務中心。 R E W O P SOURCE 附帶鏡頭蓋的投影機電源線 1.8公尺 Lamp NoteNote  由於每個國家的應用層面不一，有些地區的配件可能會有所不同。 2 顆 AAA 電池紅外線遙控器說明文件︰  使用手冊  保固卡  快速入門使用卡  WEEE 卡 (僅限 EMEA) 6

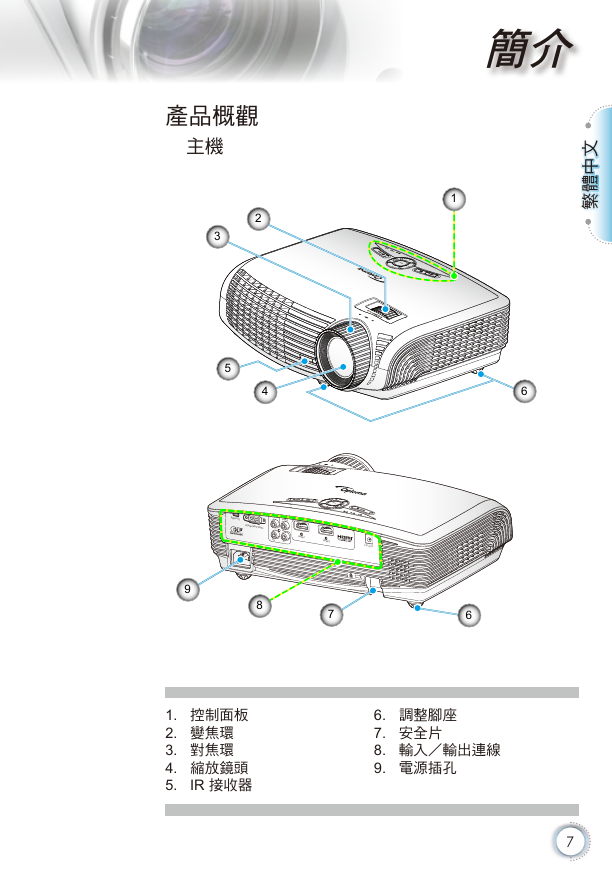

簡介文中體繁 6 1 R E W O P SOURCE 產品概觀主機 2 3 5 4 SOURCE SERVICE Y VIDEO VGA/SCART/YPbPr Pb Pr HDMI 1 HDMI 2 P O W E R 12V OUT 9 8 7 6 1. 控制面板 2. 變焦環 3. 對焦環 4. 縮放鏡頭 IR 接收器 5. 6. 調整腳座 7. 安全片 8. 輸入／輸出連線 9. 電源插孔 7

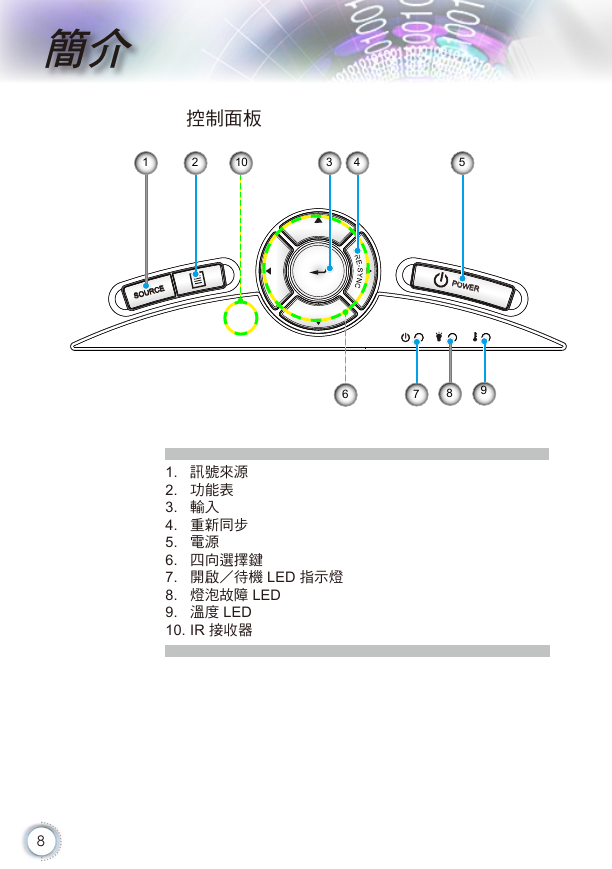

簡介控制面板 1 2 10 3 4 5 S O U R C E POWER 6 7 8 9 1. 訊號來源 2. 功能表 3. 輸入 4. 重新同步 5. 電源 6. 四向選擇鍵 7. 開啟／待機 LED 指示燈 8. 燈泡故障 LED 9. 溫度 LED 10. IR 接收器 8
