SM-G9300-拆装(G9308).pdf

发布时间：2022-03-16 发布人：admin 分类：说明书 资料大小：8.28M 资料格式：pdf 举报 版权申诉
第1页 / 共11页
第2页 / 共11页
第3页 / 共11页
第4页 / 共11页
第5页 / 共11页
第6页 / 共11页
第7页 / 共11页
第8页 / 共11页
资料共11页，剩余部分请下载后查看

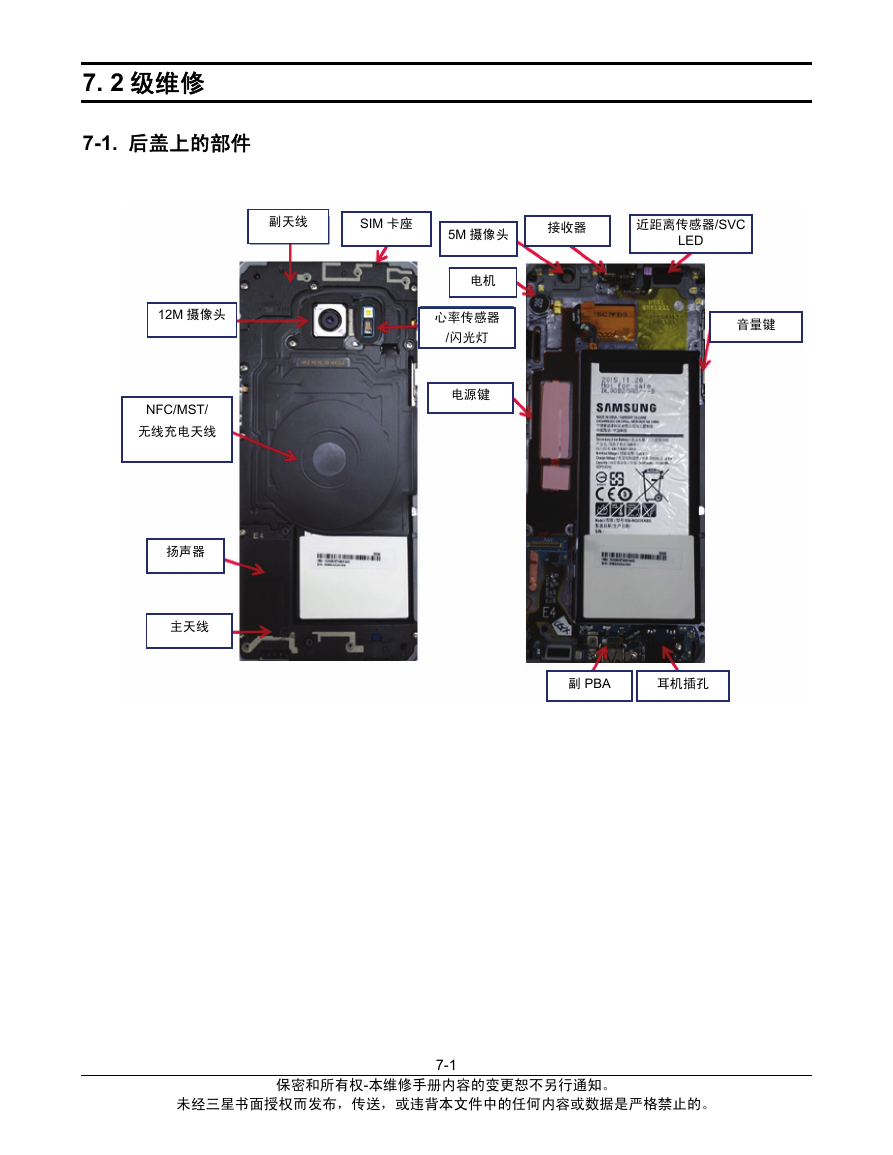

    7. 2 级维修 7-1. 后盖上的部件 12M 摄像头 NFC/MST/ 无线充电天线 扬声器 主天线 副天线 SIM 卡座 5M 摄像头 接收器 近距离传感器/SVC LED 电机 心率传感器 /闪光灯 电源键 音量键 副 PBA 耳机插孔 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

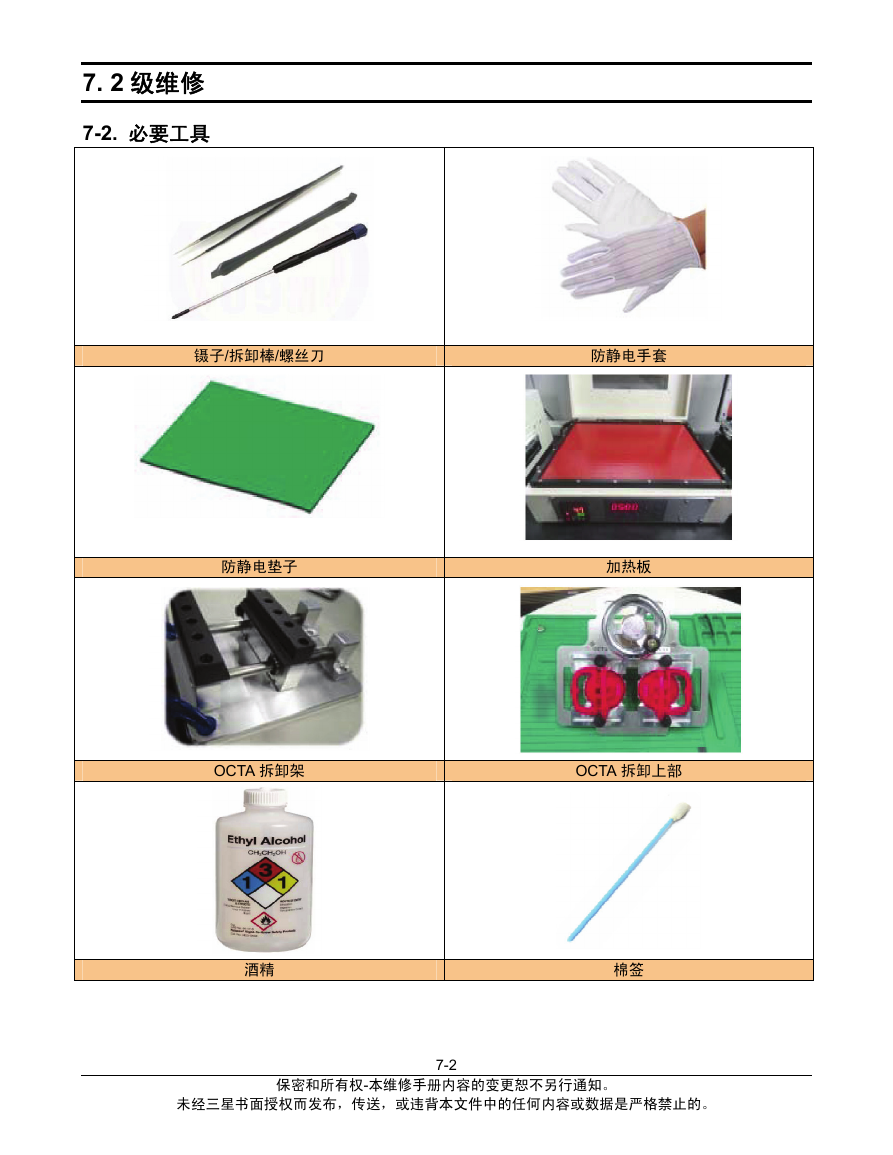

    7. 2 级维修 7-2. 必要工具 镊子/拆卸棒/螺丝刀 防静电垫子 防静电手套 加热板 OCTA 拆卸架 OCTA 拆卸上部 酒精 棉签 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

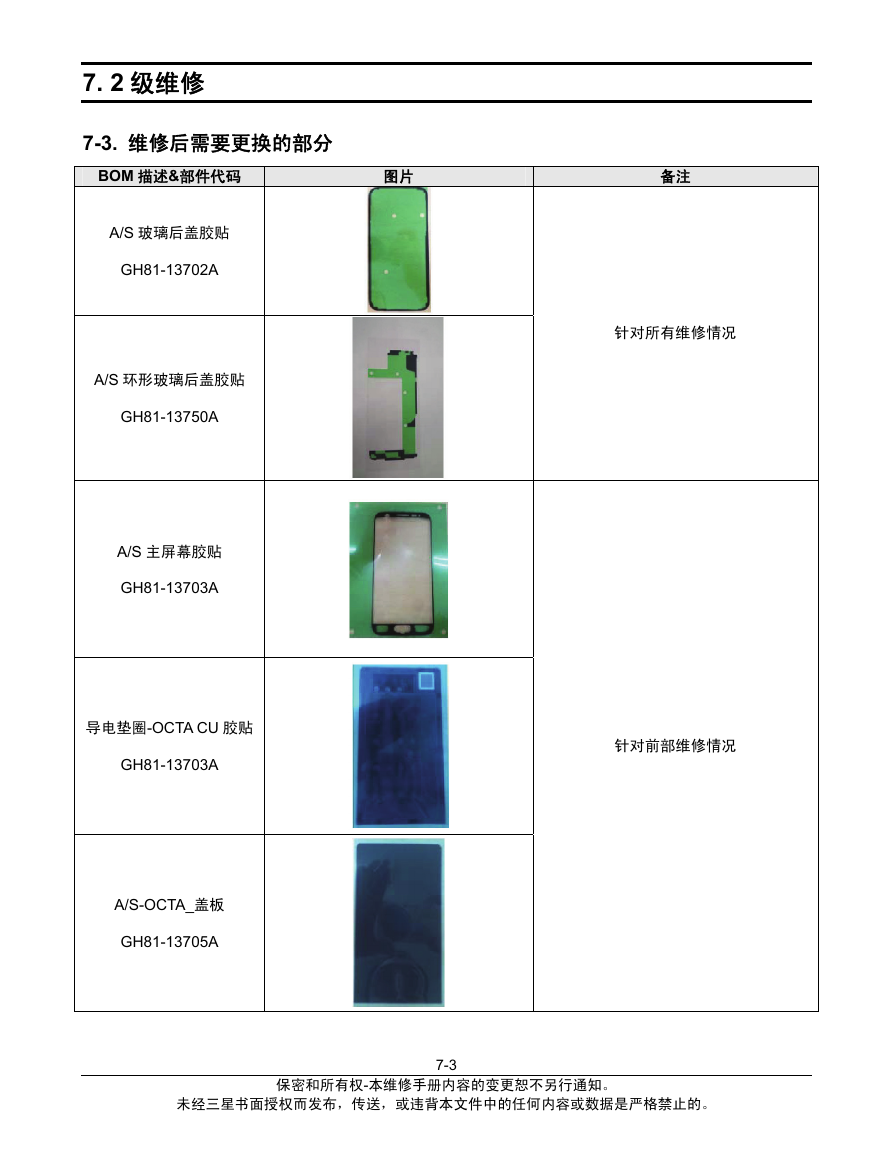

    7. 2 级维修 7-3. 维修后需要更换的部分 BOM 描述&部件代码 图片 A/S 玻璃后盖胶贴 GH81-13702A A/S 环形玻璃后盖胶贴 GH81-13750A A/S 主屏幕胶贴 GH81-13703A 导电垫圈-OCTA CU 胶贴 GH81-13703A A/S-OCTA_盖板 GH81-13705A 备注 针对所有维修情况 针对前部维修情况 7-3 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。

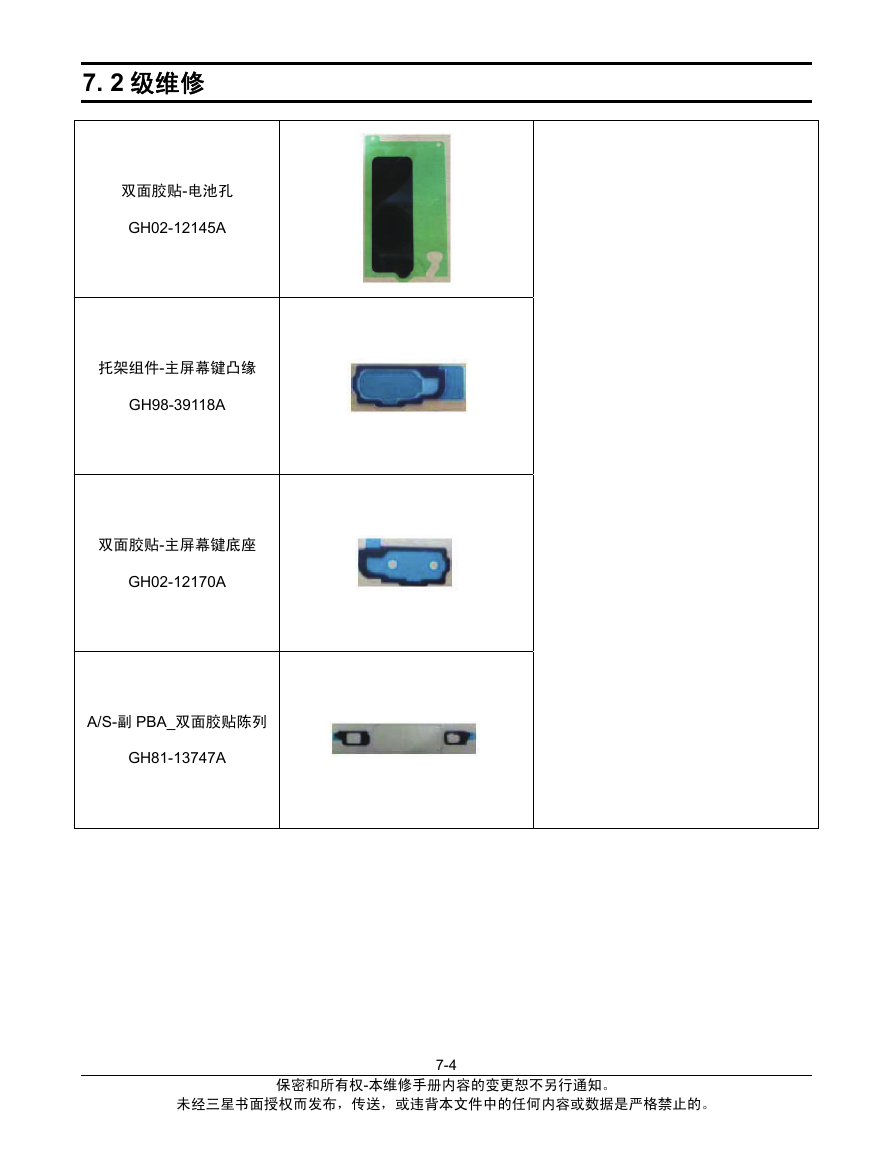

    7. 2 级维修 双面胶贴-电池孔 GH02-12145A 托架组件-主屏幕键凸缘 GH98-39118A 双面胶贴-主屏幕键底座 GH02-12170A A/S-副 PBA_双面胶贴陈列 GH81-13747A 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

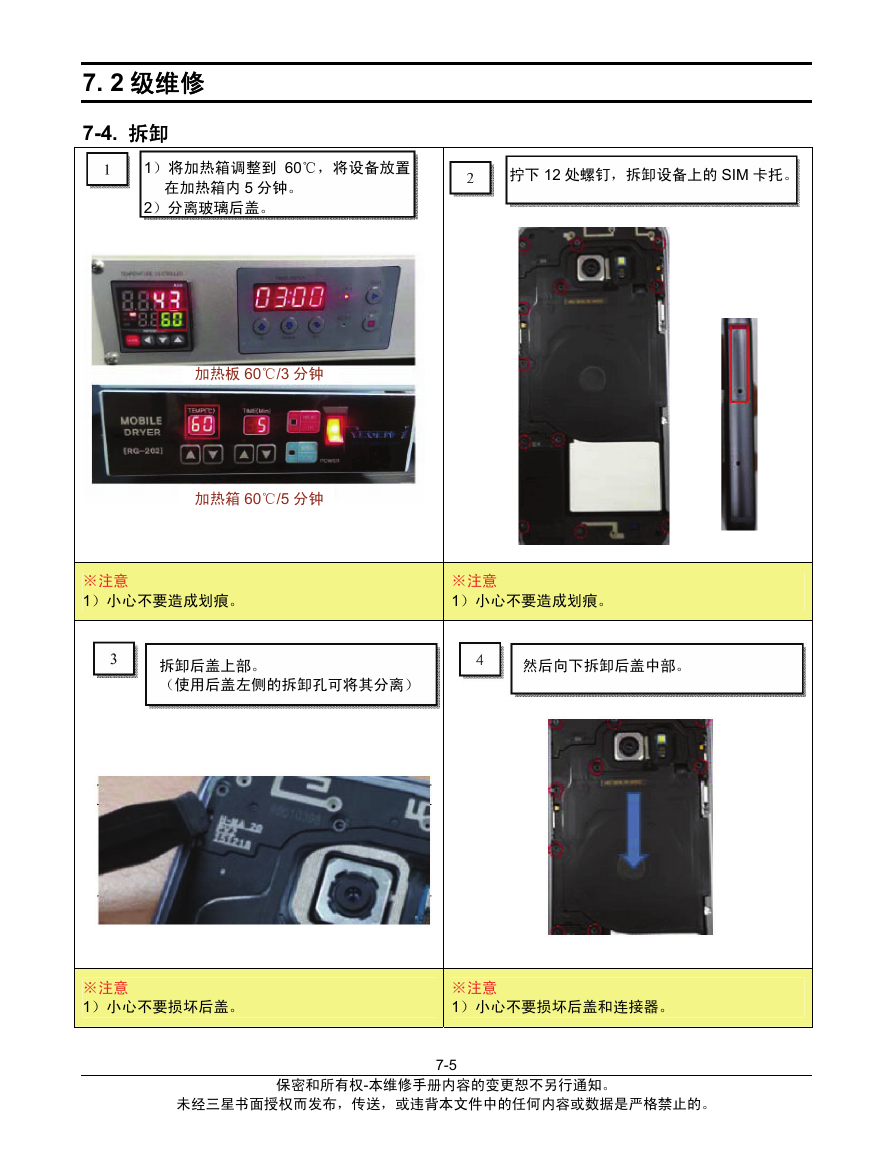

    7. 2 级维修 7-4. 拆卸 1）将加热箱调整到 60℃，将设备放置 在加热箱内 5 分钟。 2）分离玻璃后盖。 加热板 60℃/3 分钟 加热箱 60℃/5 分钟 ※注意 1）小心不要造成划痕。 拆卸后盖上部。 （使用后盖左侧的拆卸孔可将其分离） 拧下 12 处螺钉，拆卸设备上的 SIM 卡托。 ※注意 1）小心不要造成划痕。 然后向下拆卸后盖中部。 ※注意 1）小心不要损坏后盖。 ※注意 1）小心不要损坏后盖和连接器。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5

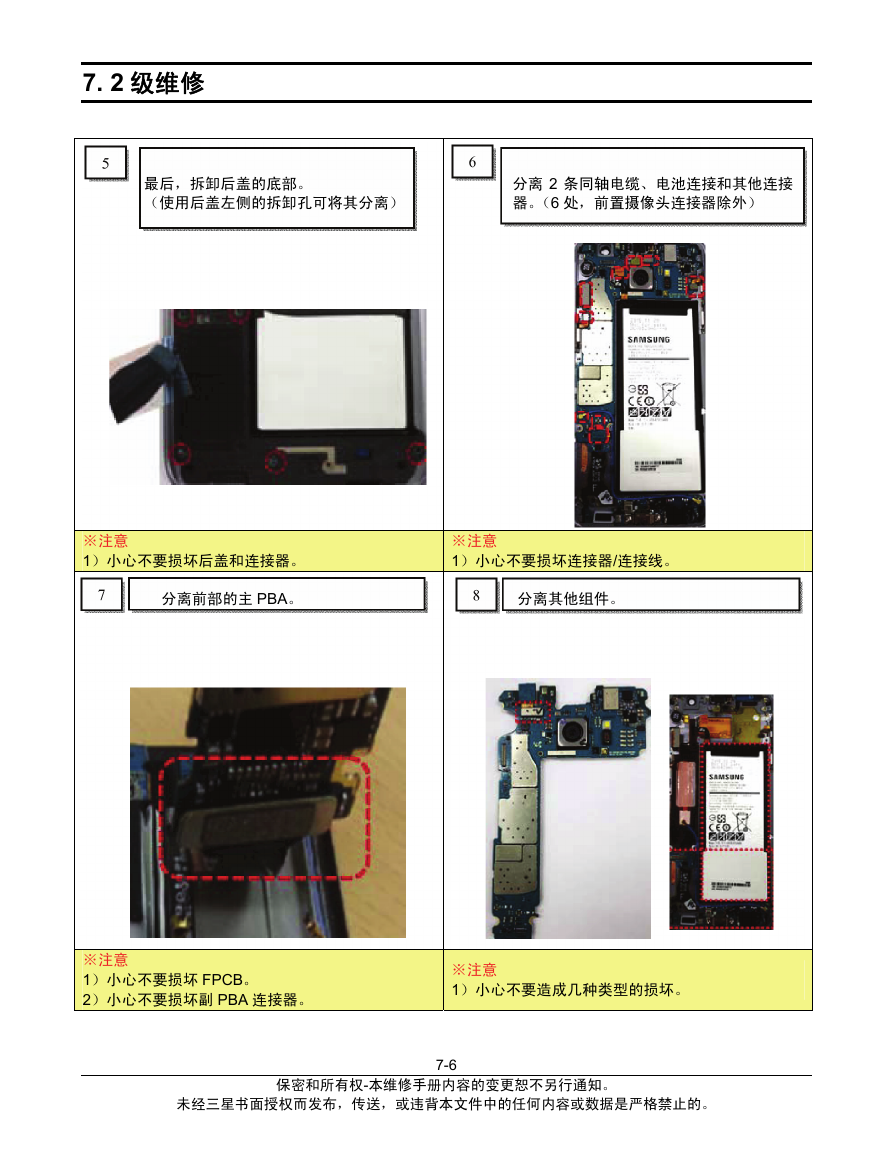

    7. 2 级维修 最后，拆卸后盖的底部。 （使用后盖左侧的拆卸孔可将其分离） ※注意 1）小心不要损坏后盖和连接器。 分离前部的主 PBA。 分离 2 条同轴电缆、电池连接和其他连接 器。（6 处，前置摄像头连接器除外） ※注意 1）小心不要损坏连接器/连接线。 分离其他组件。 ※注意 1）小心不要损坏 FPCB。 2）小心不要损坏副 PBA 连接器。 ※注意 1）小心不要造成几种类型的损坏。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6

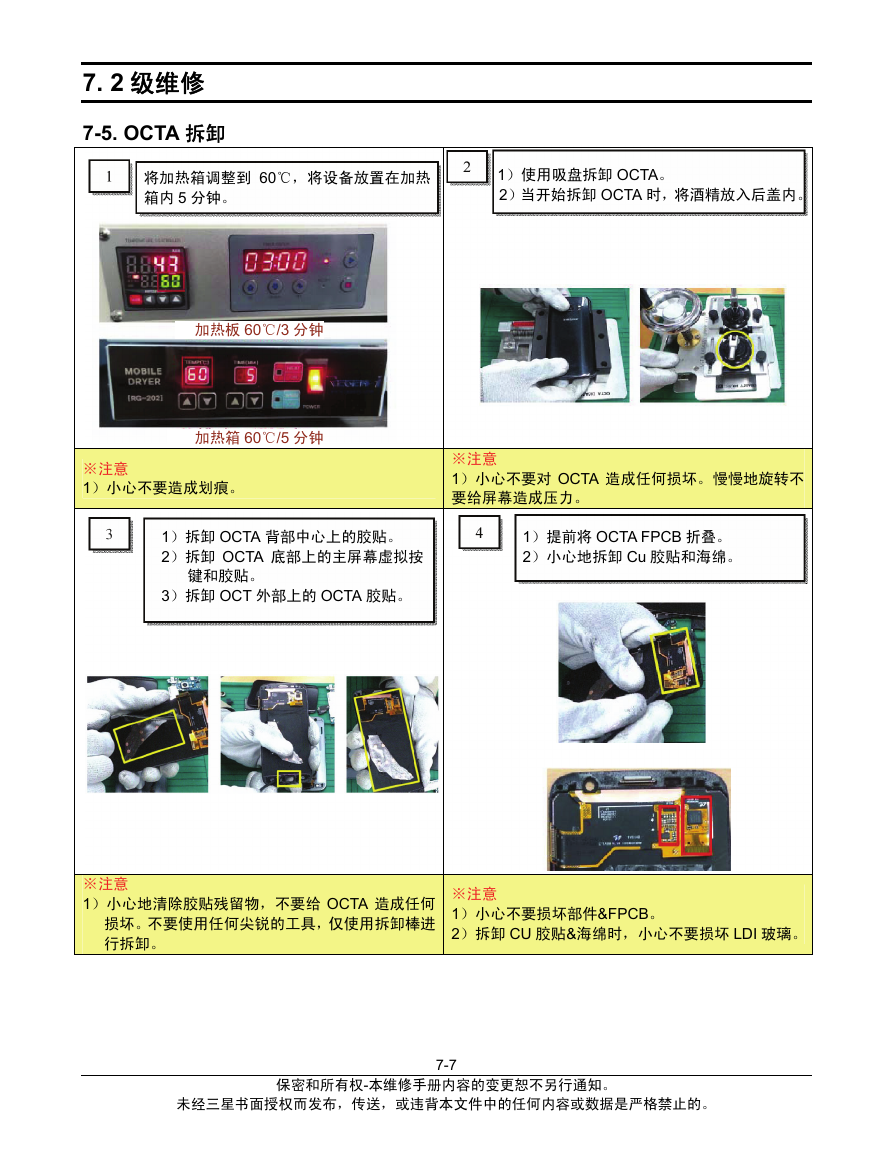

    7. 2 级维修 7-5. OCTA 拆卸 将加热箱调整到 60℃，将设备放置在加热 箱内 5 分钟。 加热板 60℃/3 分钟 加热箱 60℃/5 分钟 ※注意 1）小心不要造成划痕。 1）拆卸 OCTA 背部中心上的胶贴。 2）拆卸 OCTA 底部上的主屏幕虚拟按 键和胶贴。 3）拆卸 OCT 外部上的 OCTA 胶贴。 1）使用吸盘拆卸 OCTA。 2）当开始拆卸 OCTA 时，将酒精放入后盖内。 ※注意 1）小心不要对 OCTA 造成任何损坏。慢慢地旋转不 要给屏幕造成压力。 1）提前将 OCTA FPCB 折叠。 2）小心地拆卸 Cu 胶贴和海绵。 ※注意 1）小心地清除胶贴残留物，不要给 OCTA 造成任何 损坏。不要使用任何尖锐的工具，仅使用拆卸棒进 行拆卸。 ※注意 1）小心不要损坏部件&FPCB。 2）拆卸 CU 胶贴&海绵时，小心不要损坏 LDI 玻璃。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-7

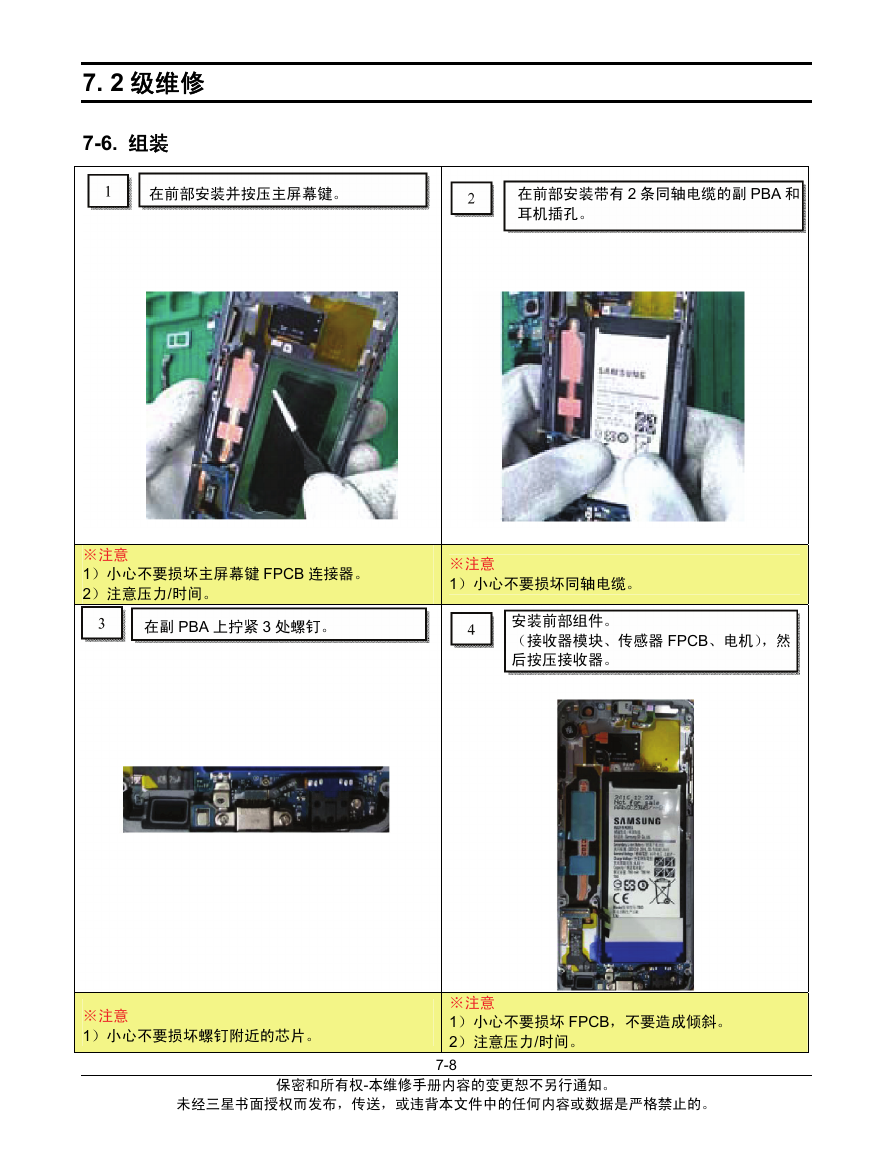

    7. 2 级维修 在前部安装并按压主屏幕键。 7-6. 组装 ※注意 1）小心不要损坏主屏幕键 FPCB 连接器。 2）注意压力/时间。 在副 PBA 上拧紧 3 处螺钉。 在前部安装带有 2 条同轴电缆的副 PBA 和 耳机插孔。 ※注意 1）小心不要损坏同轴电缆。 安装前部组件。 （接收器模块、传感器 FPCB、电机），然 后按压接收器。 ※注意 1）小心不要损坏螺钉附近的芯片。 ※注意 1）小心不要损坏 FPCB，不要造成倾斜。 2）注意压力/时间。 7-8 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。
