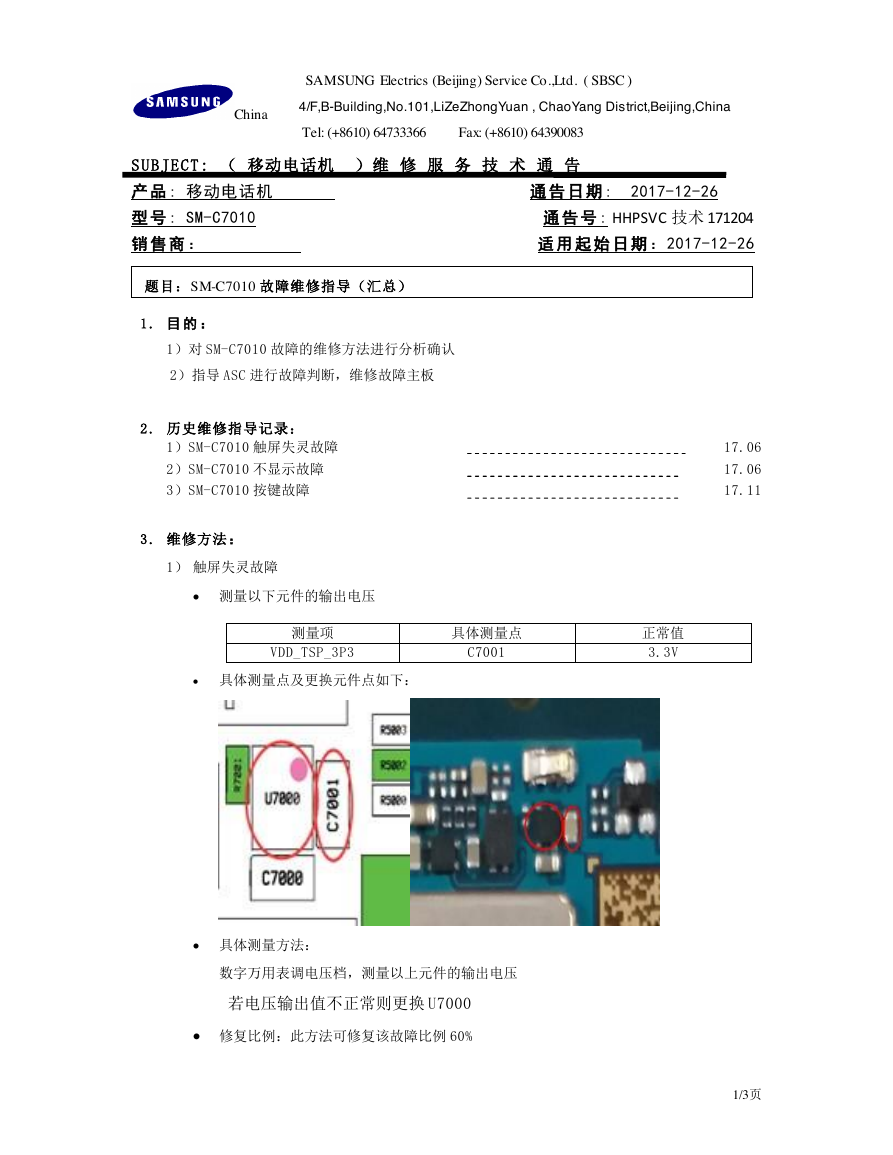

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) China 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产 品 : 移动电话机 通 告 日 期 : 2017-12-26 通 告 号 : HHPSVC 技术 171204 型 号 : SM-C7010 销 售 商 ： 适 用 起 始 日 期 ：2017-12-26 题目：SM-C7010 故障维修指导（汇总） 1 . 目 的 ： 1）对 SM-C7010 故障的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2 . 历史维修指导记录： 1）SM-C7010 触屏失灵故障 17.06 2）SM-C7010 不显示故障 17.06 3）SM-C7010 按键故障 17.11 3 . 维修方法： 1） 触屏失灵故障  测量以下元件的输出电压 测量项 VDD_TSP_3P3 具体测量点 C7001 正常值 3.3V  具体测量点及更换元件点如下：  具体测量方法： 数字万用表调电压档，测量以上元件的输出电压 若电压输出值不正常则更换 U7000  修复比例：此方法可修复该故障比例 60% 1/3页 

2） 不显示故障  故障现象：开机不显示  测量以下元件的阻值 具体测量点 F7002~F7009 正常值 310Ω ~330Ω  具体测量点及更换元件点如下：  具体测量方法： 使用数字万用表二极管档（红笔接地，黑笔量）， 每个滤波器有六个管脚：2 个接地，4 个输出角测量到的阻值必须为一致. 如阻值不正常，则更换对应滤波器  修复比例：此方法可修复该故障比例 50% 3） 按键故障  故障现象：返回键/菜单键失灵  测量以下元件的输出电压 测量项 VDD_TOUCH_2P8_B 具体测量点 C6012 正常值 2.8V  具体测量点及更换元件点如下： 2/3页 

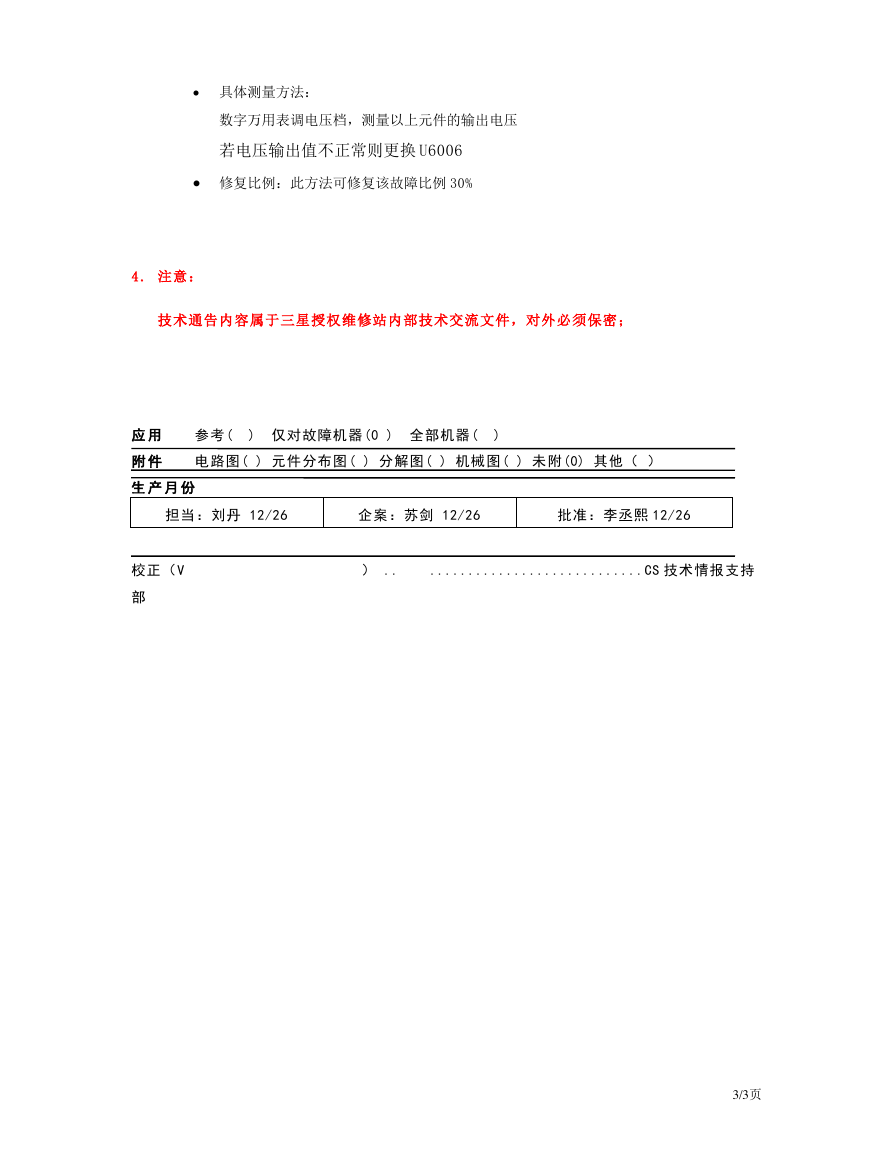

 具体测量方法： 数字万用表调电压档，测量以上元件的输出电压 若电压输出值不正常则更换 U6006  修复比例：此方法可修复该故障比例 30% 4 . 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 应 用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生 产 月 份 担当：刘丹 12/26 企案：苏剑 12/26 批准：李丞熙 12/26 校正（V ） .. ............................CS 技术情报支持 部 3/3页
