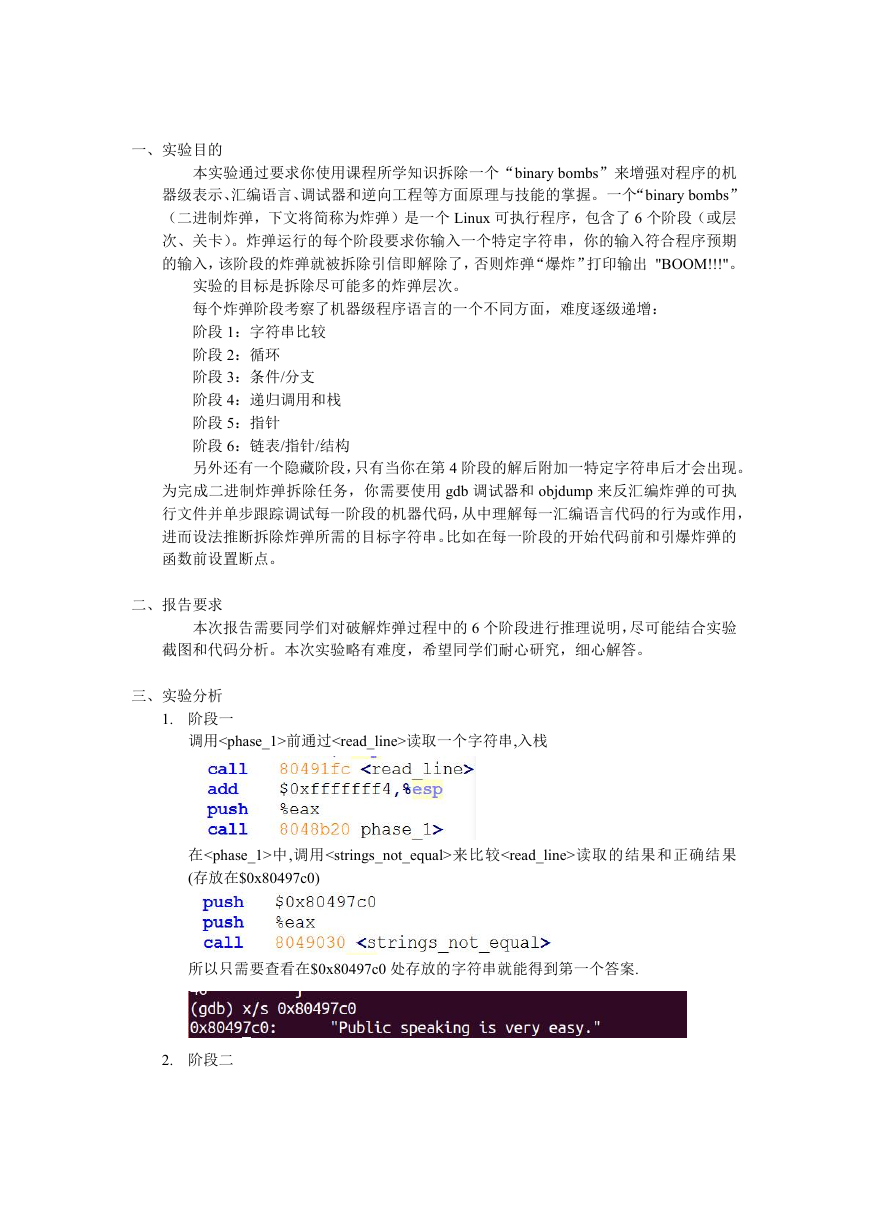

一、实验目的本实验通过要求你使用课程所学知识拆除一个“binary bombs”来增强对程序的机器级表示、汇编语言、调试器和逆向工程等方面原理与技能的掌握。一个“binary bombs” （二进制炸弹，下文将简称为炸弹）是一个 Linux 可执行程序，包含了 6 个阶段（或层次、关卡）。炸弹运行的每个阶段要求你输入一个特定字符串，你的输入符合程序预期的输入，该阶段的炸弹就被拆除引信即解除了，否则炸弹“爆炸”打印输出 "BOOM!!!"。实验的目标是拆除尽可能多的炸弹层次。每个炸弹阶段考察了机器级程序语言的一个不同方面，难度逐级递增：阶段 1：字符串比较阶段 2：循环阶段 3：条件/分支阶段 4：递归调用和栈阶段 5：指针阶段 6：链表/指针/结构另外还有一个隐藏阶段，只有当你在第 4 阶段的解后附加一特定字符串后才会出现。为完成二进制炸弹拆除任务，你需要使用 gdb 调试器和 objdump 来反汇编炸弹的可执行文件并单步跟踪调试每一阶段的机器代码，从中理解每一汇编语言代码的行为或作用，进而设法推断拆除炸弹所需的目标字符串。比如在每一阶段的开始代码前和引爆炸弹的函数前设置断点。二、报告要求本次报告需要同学们对破解炸弹过程中的 6 个阶段进行推理说明，尽可能结合实验截图和代码分析。本次实验略有难度，希望同学们耐心研究，细心解答。三、实验分析 1. 阶段一调用前通过读取一个字符串,入栈在中,调用来比较读取的结果和正确结果 (存放在$0x80497c0) 所以只需要查看在$0x80497c0 处存放的字符串就能得到第一个答案. 2. 阶段二

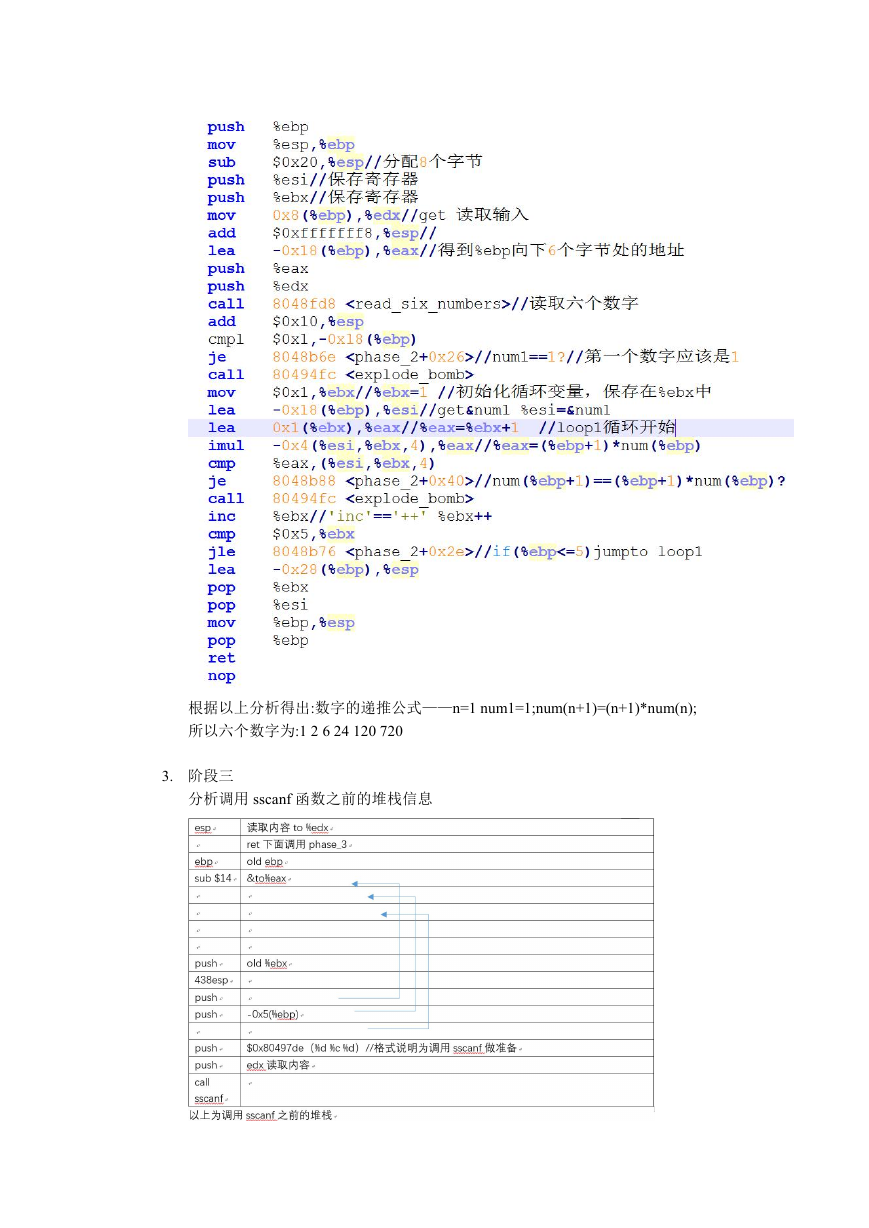

根据以上分析得出:数字的递推公式——n=1 num1=1;num(n+1)=(n+1)*num(n); 所以六个数字为:1 2 6 24 120 720 3. 阶段三分析调用 sscanf 函数之前的堆栈信息

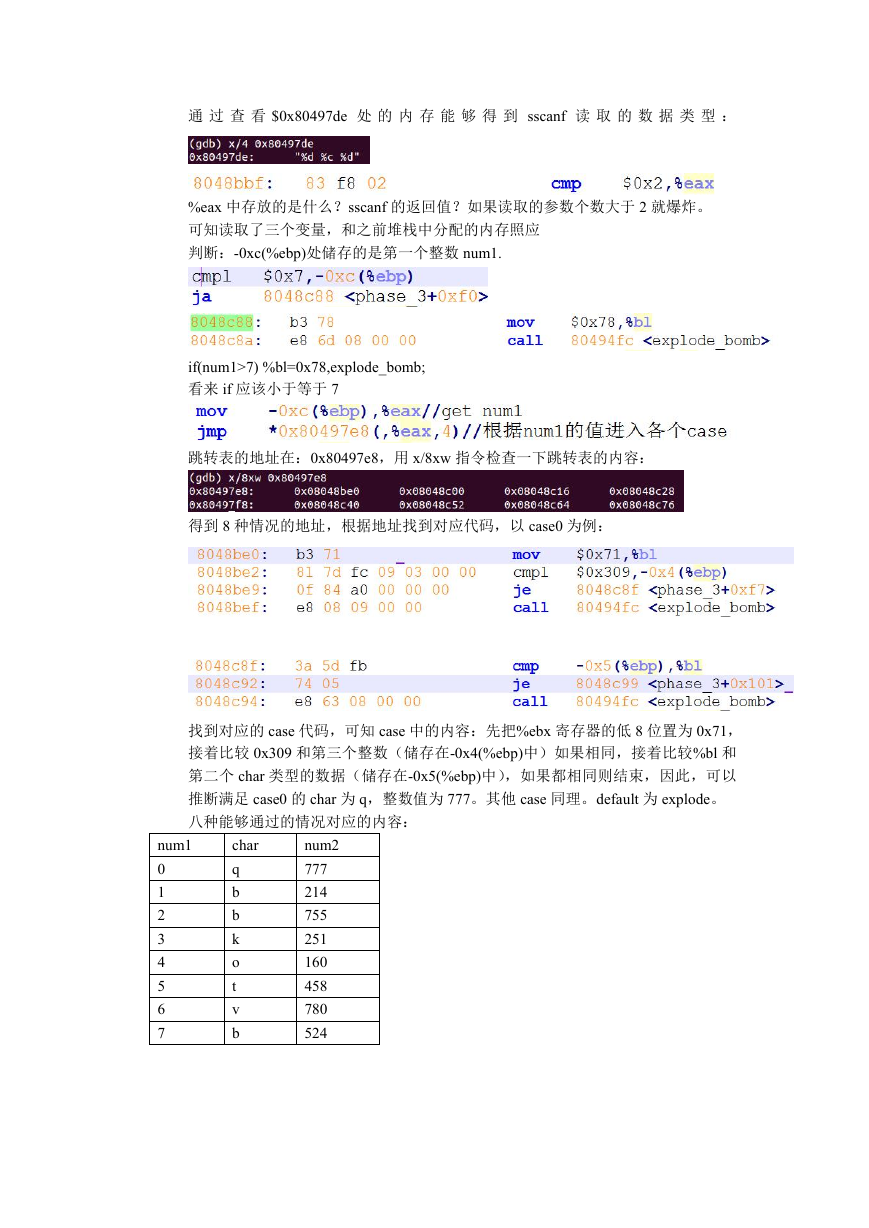

通过查看 $0x80497de 处的内存能够得到 sscanf 读取的数据类型： %eax 中存放的是什么？sscanf 的返回值？如果读取的参数个数大于 2 就爆炸。可知读取了三个变量，和之前堆栈中分配的内存照应判断：-0xc(%ebp)处储存的是第一个整数 num1. if(num1>7) %bl=0x78,explode_bomb; 看来 if 应该小于等于 7 跳转表的地址在：0x80497e8，用 x/8xw 指令检查一下跳转表的内容：得到 8 种情况的地址，根据地址找到对应代码，以 case0 为例：找到对应的 case 代码，可知 case 中的内容：先把%ebx 寄存器的低 8 位置为 0x71，接着比较 0x309 和第三个整数（储存在-0x4(%ebp)中）如果相同，接着比较%bl 和第二个 char 类型的数据（储存在-0x5(%ebp)中），如果都相同则结束，因此，可以推断满足 case0 的 char 为 q，整数值为 777。其他 case 同理。default 为 explode。八种能够通过的情况对应的内容： num1 0 1 2 3 4 5 6 7 char q b b k o t v b num2 777 214 755 251 160 458 780 524

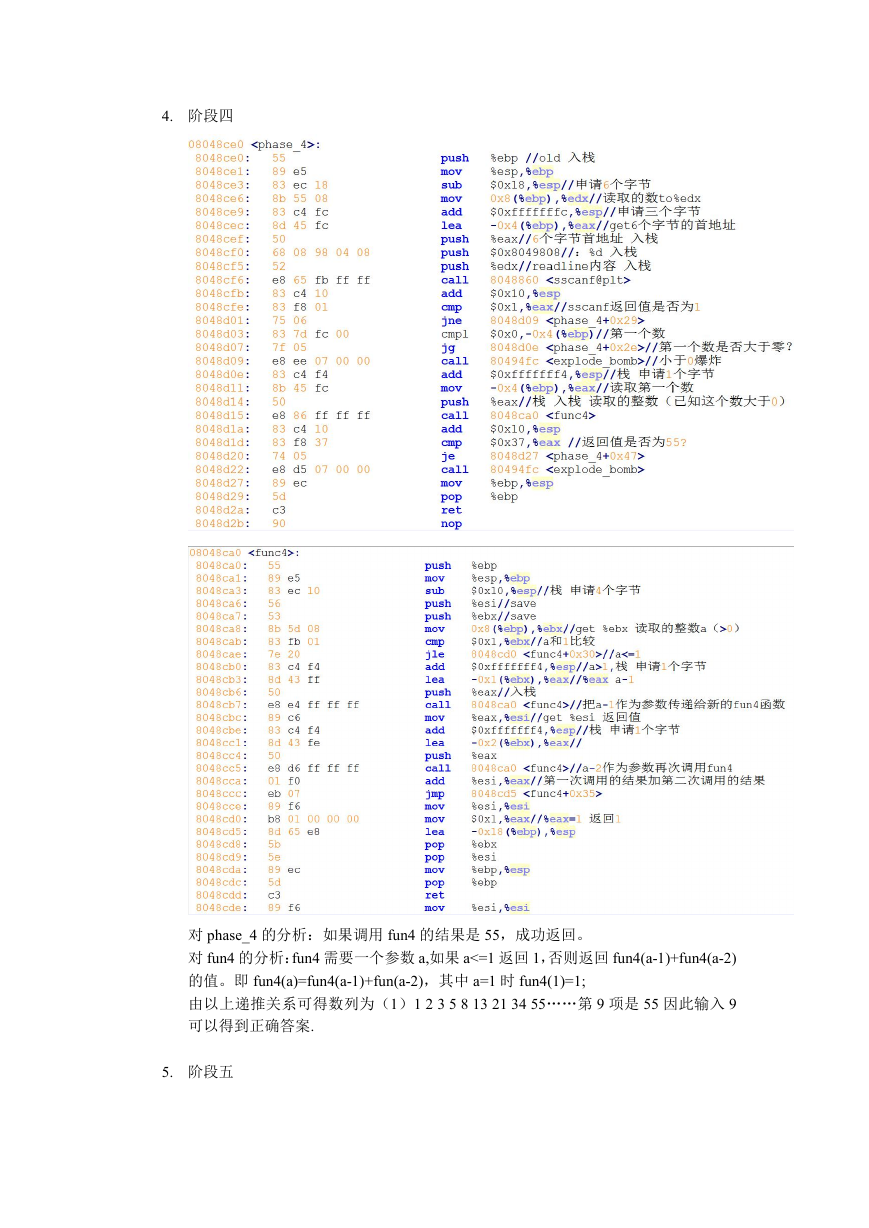

4. 阶段四对 phase_4 的分析：如果调用 fun4 的结果是 55，成功返回。对 fun4 的分析：fun4 需要一个参数 a,如果 a<=1 返回 1，否则返回 fun4(a-1)+fun4(a-2) 的值。即 fun4(a)=fun4(a-1)+fun(a-2)，其中 a=1 时 fun4(1)=1; 由以上递推关系可得数列为（1）1 2 3 5 8 13 21 34 55……第 9 项是 55 因此输入 9 可以得到正确答案. 5. 阶段五

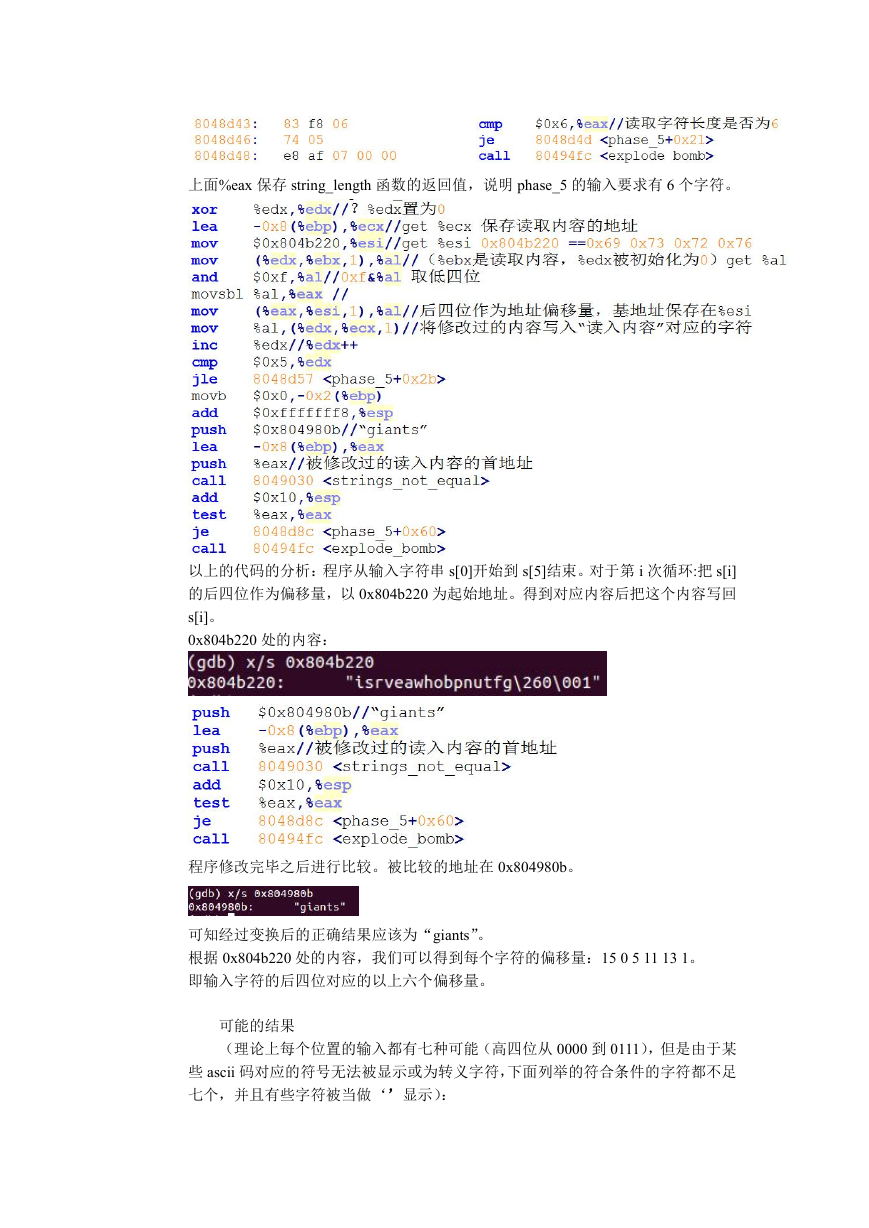

上面%eax 保存 string_length 函数的返回值，说明 phase_5 的输入要求有 6 个字符。以上的代码的分析：程序从输入字符串 s[0]开始到 s[5]结束。对于第 i 次循环:把 s[i] 的后四位作为偏移量，以 0x804b220 为起始地址。得到对应内容后把这个内容写回 s[i]。 0x804b220 处的内容：程序修改完毕之后进行比较。被比较的地址在 0x804980b。可知经过变换后的正确结果应该为“giants”。根据 0x804b220 处的内容，我们可以得到每个字符的偏移量：15 0 5 11 13 1。即输入字符的后四位对应的以上六个偏移量。可能的结果（理论上每个位置的输入都有七种可能（高四位从 0000 到 0111），但是由于某些 ascii 码对应的符号无法被显示或为转义字符，下面列举的符合条件的字符都不足七个，并且有些字符被当做‘’显示）：

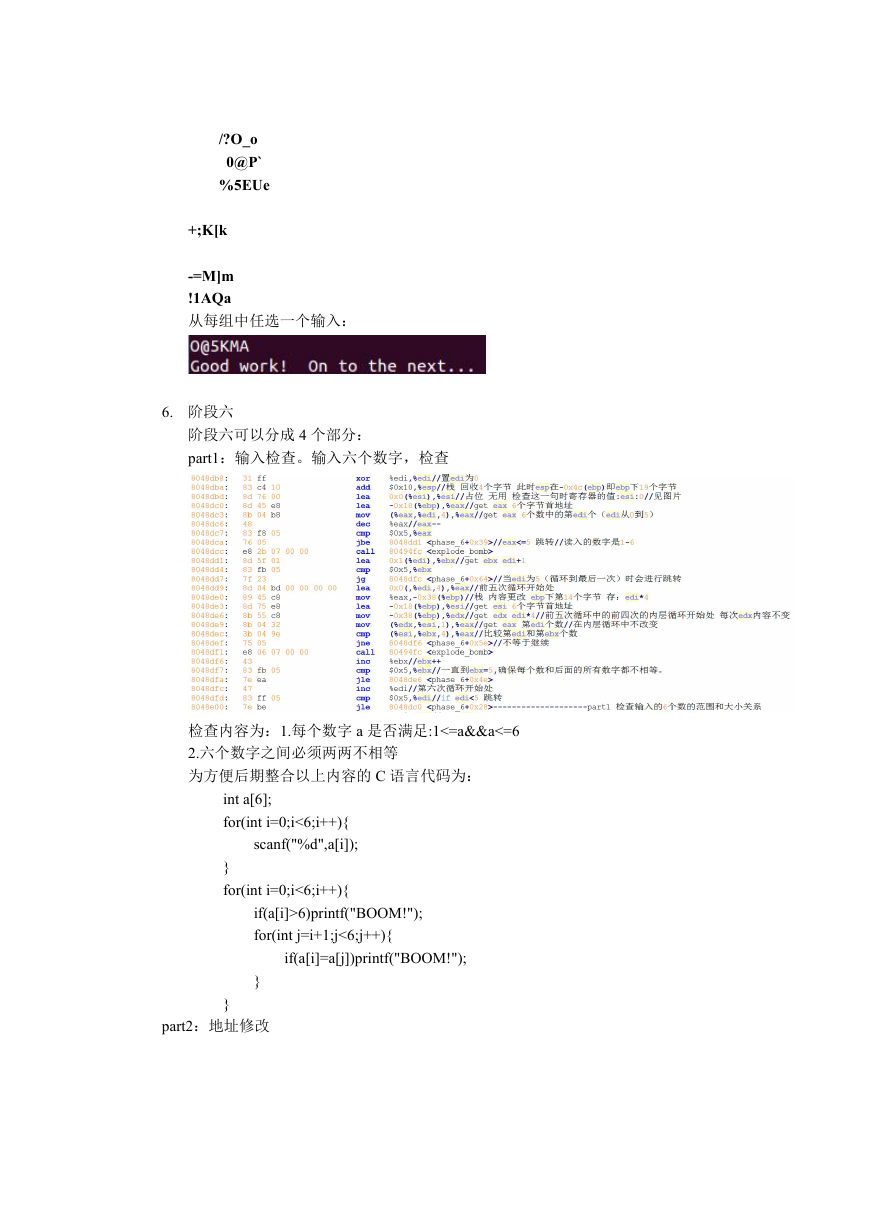

/?O_o 0@P` %5EUe +;K[k -=M]m !1AQa 从每组中任选一个输入： 6. 阶段六阶段六可以分成 4 个部分： part1：输入检查。输入六个数字，检查检查内容为：1.每个数字 a 是否满足:1<=a&&a<=6 2.六个数字之间必须两两不相等为方便后期整合以上内容的 C 语言代码为： int a[6]; for(int i=0;i<6;i++){ scanf("%d",a[i]); } for(int i=0;i<6;i++){ if(a[i]>6)printf("BOOM!"); for(int j=i+1;j<6;j++){ if(a[i]=a[j])printf("BOOM!"); } } part2：地址修改

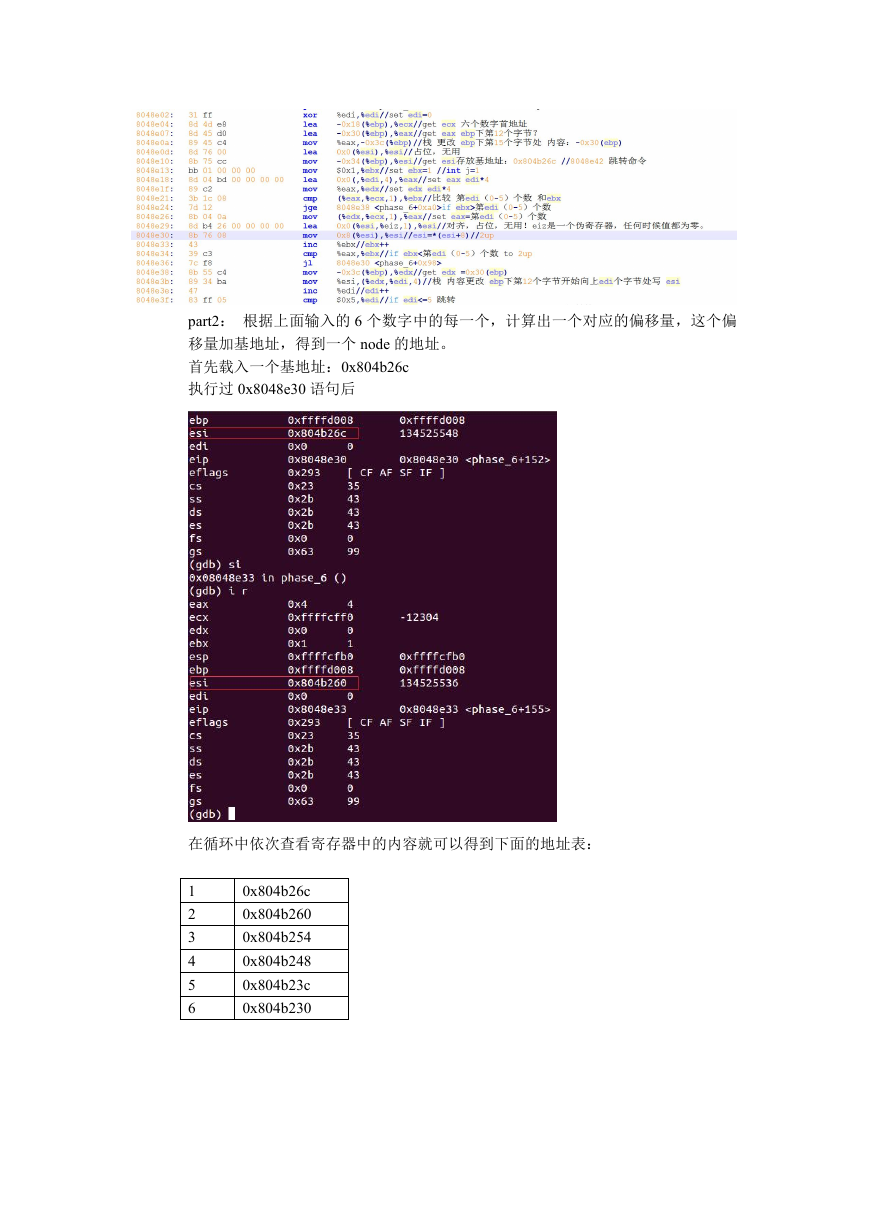

part2：根据上面输入的 6 个数字中的每一个，计算出一个对应的偏移量，这个偏移量加基地址，得到一个 node 的地址。首先载入一个基地址：0x804b26c 执行过 0x8048e30 语句后在循环中依次查看寄存器中的内容就可以得到下面的地址表： 1 2 3 4 5 6 0x804b26c 0x804b260 0x804b254 0x804b248 0x804b23c 0x804b230

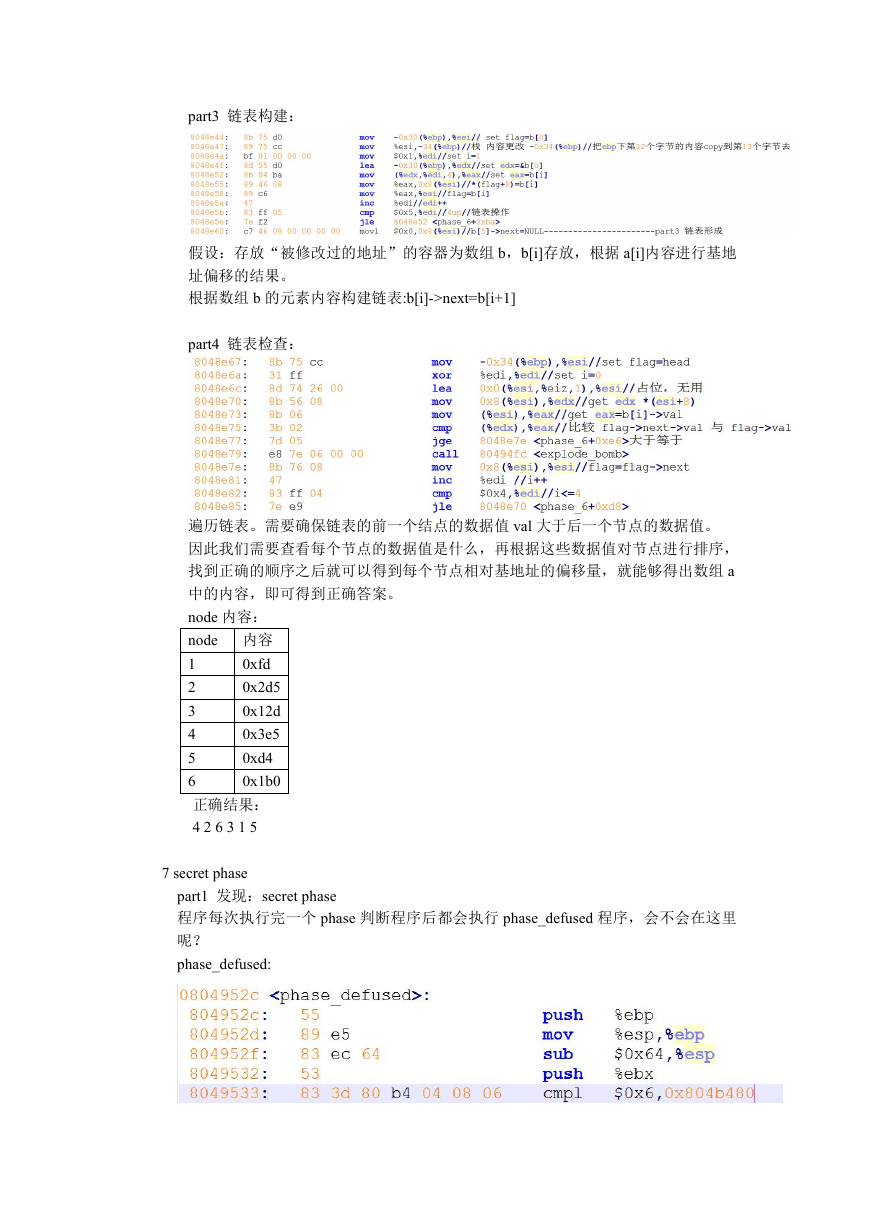

part3 链表构建：假设：存放“被修改过的地址”的容器为数组 b，b[i]存放，根据 a[i]内容进行基地址偏移的结果。根据数组 b 的元素内容构建链表:b[i]->next=b[i+1] part4 链表检查：遍历链表。需要确保链表的前一个结点的数据值 val 大于后一个节点的数据值。因此我们需要查看每个节点的数据值是什么，再根据这些数据值对节点进行排序，找到正确的顺序之后就可以得到每个节点相对基地址的偏移量，就能够得出数组 a 中的内容，即可得到正确答案。 node 内容： node 内容 0xfd 1 2 0x2d5 0x12d 3 0x3e5 4 5 0xd4 6 0x1b0 正确结果： 4 2 6 3 1 5 7 secret phase part1 发现：secret phase 程序每次执行完一个 phase 判断程序后都会执行 phase_defused 程序，会不会在这里呢？ phase_defused:
