王济-matlab在振动信号处理中的应用代码.docx
% 关闭所有隐藏的窗口
% 清除内存中所有变量和函数
% 清除工作窗口中所显示的内容

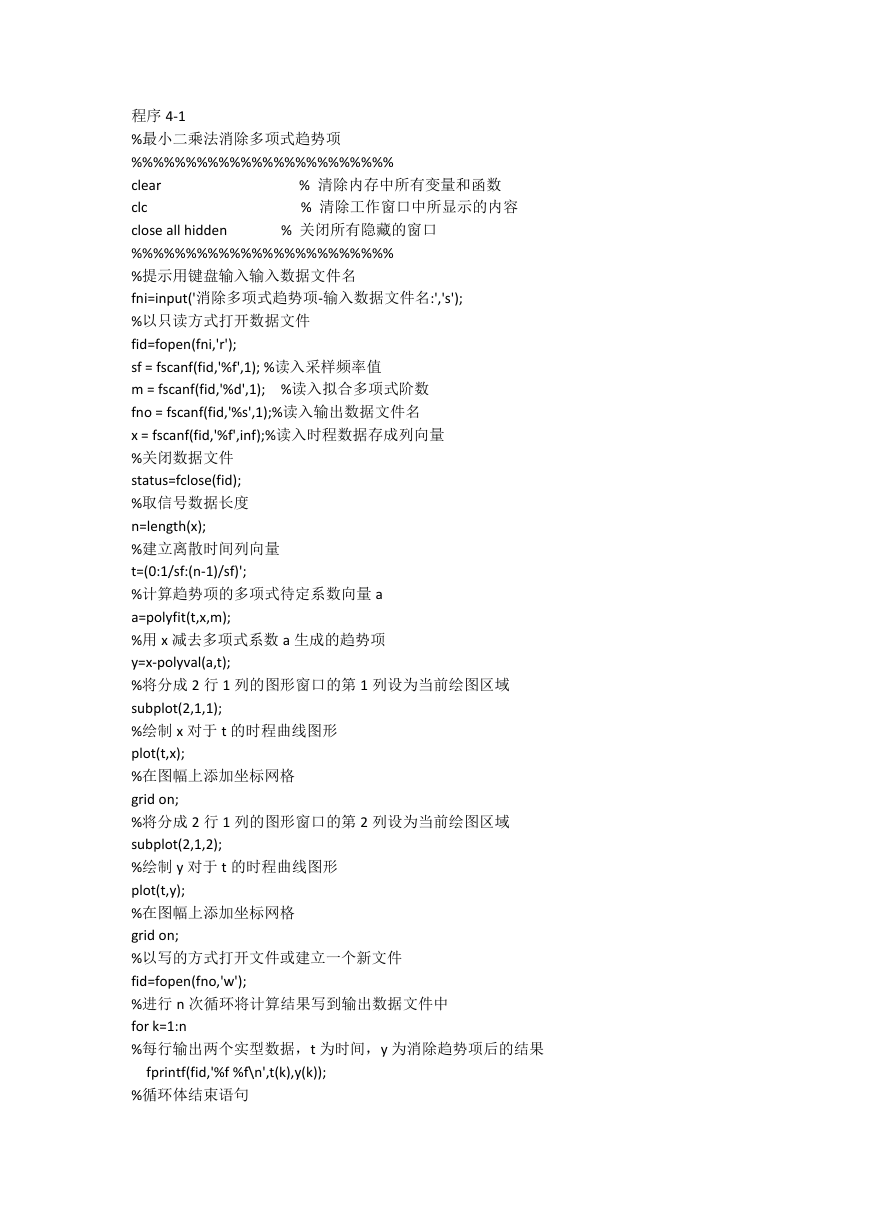

程序 4-1
%最小二乘法消除多项式趋势项
%%%%%%%%%%%%%%%%%%%%%%%%
clear
clc
close all hidden
%%%%%%%%%%%%%%%%%%%%%%%%
%提示用键盘输入输入数据文件名
fni=input('消除多项式趋势项-输入数据文件名:','s');
%以只读方式打开数据文件
fid=fopen(fni,'r');
sf = fscanf(fid,'%f',1); %读入采样频率值
m = fscanf(fid,'%d',1); %读入拟合多项式阶数
fno = fscanf(fid,'%s',1);%读入输出数据文件名
x = fscanf(fid,'%f',inf);%读入时程数据存成列向量
%关闭数据文件
status=fclose(fid);
%取信号数据长度
n=length(x);
%建立离散时间列向量
t=(0:1/sf:(n-1)/sf)';
%计算趋势项的多项式待定系数向量 a
a=polyfit(t,x,m);
%用 x 减去多项式系数 a 生成的趋势项
y=x-polyval(a,t);
%将分成 2 行 1 列的图形窗口的第 1 列设为当前绘图区域
subplot(2,1,1);
%绘制 x 对于 t 的时程曲线图形
plot(t,x);
%在图幅上添加坐标网格
grid on;
%将分成 2 行 1 列的图形窗口的第 2 列设为当前绘图区域
subplot(2,1,2);
%绘制 y 对于 t 的时程曲线图形
plot(t,y);
%在图幅上添加坐标网格
grid on;
%以写的方式打开文件或建立一个新文件
fid=fopen(fno,'w');
%进行 n 次循环将计算结果写到输出数据文件中
for k=1:n
%每行输出两个实型数据，t 为时间，y 为消除趋势项后的结果
fprintf(fid,'%f %f\n',t(k),y(k));
%循环体结束语句
end
%关闭数据文件
status=fclose(fid);
程序 4-2
%五点滑动平均法平滑处理
%%%%%%%%%%%%%%%%%%%%%%
clear
clc
close all hidden
%%%%%%%%%%%%%%%%%%%%%%
fni=input('五点滑动平均法平滑处理-输入数据文件名:','s');
fid=fopen(fni,'r');
sf = fscanf(fid,'%f',1); %采样频率
m = fscanf(fid,'%d',1); %平滑次数
fno = fscanf(fid,'%s',1);%输出数据文件名
x = fscanf(fid,'%f',inf);%输入数据存成列向量
status=fclose(fid);
%取信号数据长度
n=length(x);
%建立离散时间列向量
t=(0:1/sf:(n-1)/sf)';
%将 x 赋值给 a
a=x;
%循环 m 次进行平滑处理计算
for k=1:m
b(1)=(3*a(1)+2*a(2)+a(3)-a(4))/5;
b(2)=(4*a(1)+3*a(2)+2*a(3)+a(4))/10;
for j=3:n-2
b(j)=(a(j-2)+a(j-1)+a(j)+a(j+1)+a(j+2))/5;
end
b(n-1)=(a(n-3)+2*a(n-2)+3*a(n-1)+4*a(n))/10;
b(n)=(-a(n-3)+a(n-2)+2*a(n-1)+3*a(n))/5;
a=b;
end
%将 a 赋值给 y
y=a;
%将分成 2 行 1 列的图形窗口的第 1 列设为当前绘图区域
subplot(2,1,1);
%绘制平滑前的时程曲线图形
plot(t,x);
%添加横向坐标轴的标注
xlabel('时间 (s)');
%添加纵向坐标轴的标注
ylabel('加速度(g)');
%在图幅上添加坐标网格
grid on;
%将分成 2 行 1 列的图形窗口的第 2 列设为当前绘图区域
subplot(2,1,2);
%绘制平滑后的时程曲线图形
plot(t,y);
%添加横向坐标轴的标注
xlabel('时间 (s)');
%添加纵向坐标轴的标注
ylabel('加速度(g)');
%在图幅上添加坐标网格
grid on;
%打开文件输出平滑后的数据
fid=fopen(fno,'w');
for k=1:n
%每行写两个实型数据，t 为时间，y 为平滑后的数据
fprintf(fid,'%f %f\n',t(k),y(k));
end
status=fclose(fid);
程序 4-2
%五点滑动平均法平滑处理
%%%%%%%%%%%%%%%%%%%%%%
clear
clc
close all hidden
%%%%%%%%%%%%%%%%%%%%%%
fni=input('五点滑动平均法平滑处理-输入数据文件名:','s');
fid=fopen(fni,'r');
sf = fscanf(fid,'%f',1); %采样频率
m = fscanf(fid,'%d',1); %平滑次数
fno = fscanf(fid,'%s',1);%输出数据文件名
x = fscanf(fid,'%f',inf);%输入数据存成列向量
status=fclose(fid);
%取信号数据长度
n=length(x);
%建立离散时间列向量
t=(0:1/sf:(n-1)/sf)';
%将 x 赋值给 a
a=x;
%循环 m 次进行平滑处理计算
for k=1:m
b(1)=(3*a(1)+2*a(2)+a(3)-a(4))/5;
b(2)=(4*a(1)+3*a(2)+2*a(3)+a(4))/10;
for j=3:n-2
b(j)=(a(j-2)+a(j-1)+a(j)+a(j+1)+a(j+2))/5;
end
b(n-1)=(a(n-3)+2*a(n-2)+3*a(n-1)+4*a(n))/10;
b(n)=(-a(n-3)+a(n-2)+2*a(n-1)+3*a(n))/5;
a=b;
end
%将 a 赋值给 y
y=a;
%将分成 2 行 1 列的图形窗口的第 1 列设为当前绘图区域
subplot(2,1,1);
%绘制平滑前的时程曲线图形
plot(t,x);
%添加横向坐标轴的标注
xlabel('时间 (s)');
%添加纵向坐标轴的标注
ylabel('加速度(g)');
%在图幅上添加坐标网格
grid on;
%将分成 2 行 1 列的图形窗口的第 2 列设为当前绘图区域
subplot(2,1,2);
%绘制平滑后的时程曲线图形
plot(t,y);
%添加横向坐标轴的标注
xlabel('时间 (s)');
%添加纵向坐标轴的标注
ylabel('加速度(g)');
%在图幅上添加坐标网格
grid on;
%打开文件输出平滑后的数据
fid=fopen(fno,'w');
for k=1:n
%每行写两个实型数据，t 为时间，y 为平滑后的数据
fprintf(fid,'%f %f\n',t(k),y(k));
end
status=fclose(fid);
%采样频率
%滑动阶次
%平滑次数
程序 4-3
%滑动平均法消除趋势项
%%%%%%%%%%%%%%%%%%%%%%%%%%%
clear
clc
close all hidden
%%%%%%%%%%%%%%%%%%%%%%
fni=input('滑动平均法消除趋势项-输入数据文件名:','s');
fid=fopen(fni,'r');
sf = fscanf(fid,'%f',1);
l = fscanf(fid,'%d',1);
m = fscanf(fid,'%d',1);
fno = fscanf(fid,'%s',1); %输出数据文件名
x = fscanf(fid,'%f',[1,inf]);%输入数据存成行向量
status=fclose(fid);
%取信号数据长度
n=length(x);
%建立离散时间列向量
t=(0:1/sf:(n-1)/sf);
%生成一个元素全为 1 的行向量
b=ones(1,l);
%信号两端分别向外延伸 l 个数据
a=[b*x(1),x,b*x(n)];
b=a;
%按平滑次数循环进行滑动平均处理计算趋势项
for k=1:m
for j=l+1:n-l
b(j)=mean(a(j-l:j+l));
end
a=b;
end
%用输入信号 x 减去与平滑趋势项 a
y=x(1:n)-a(l+1:n+l);
%同时绘制 x 对于 t 和 y 对于 t 的时程曲线
plot(t,x,':',t,y,t,a(l+1:n+l),'-.');
%添加横向坐标轴的标注
xlabel('时间 (s)');
%添加纵向坐标轴的标注
ylabel('位移 mm');
%在图幅上添加图例
legend('输入','输出','趋势');
%在图幅上添加坐标网格
grid on;
%以写的方式打开文件或建立一个新文件
fid=fopen(fno,'w');
%进行 n 次循环将结果写到输出数据文件中
for k=1:n
%每行写两个实型数据，t 为时间，y 为消除趋势项后的结果
fprintf(fid,'%f %f\n',t(k),y(k));
end
status=fclose(fid);

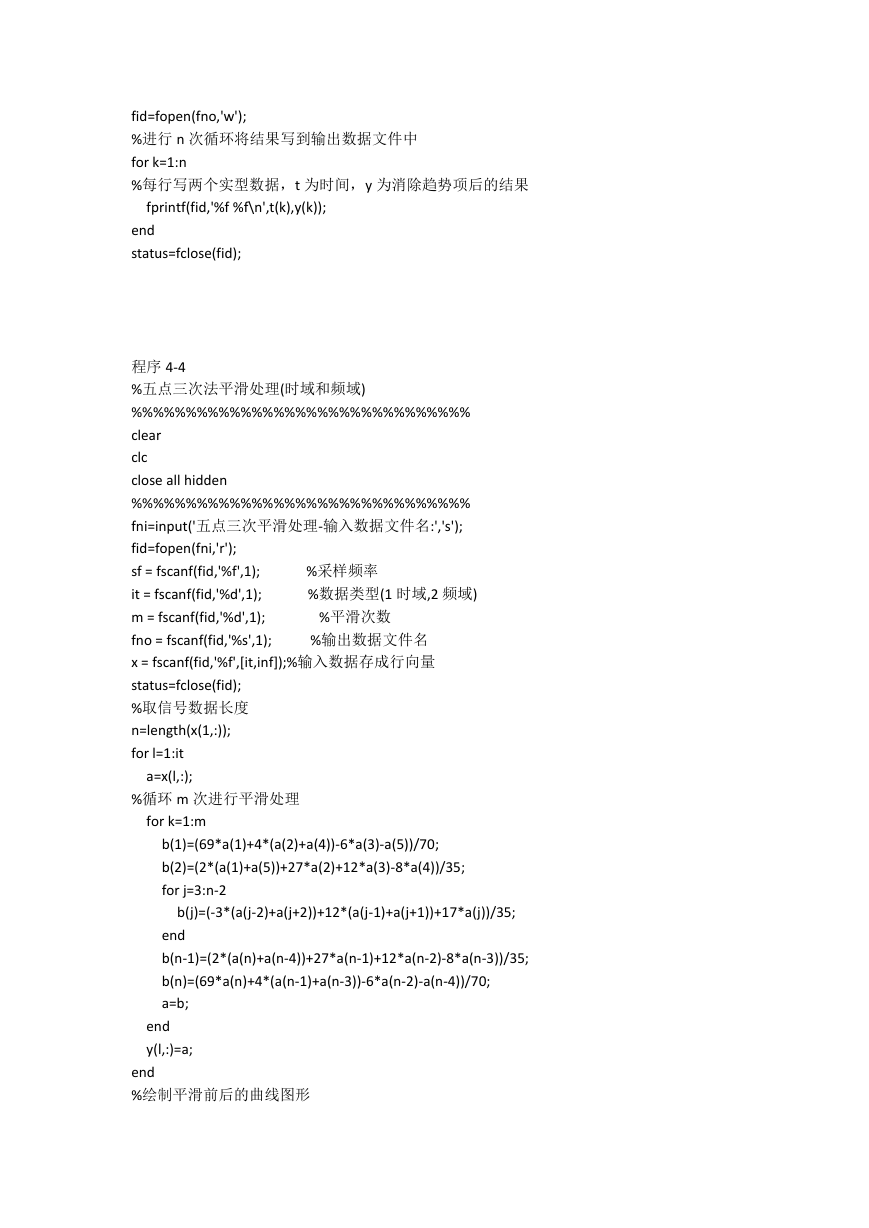

程序 4-4
%五点三次法平滑处理(时域和频域)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
clear
clc
close all hidden
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
fni=input('五点三次平滑处理-输入数据文件名:','s');
fid=fopen(fni,'r');
sf = fscanf(fid,'%f',1);
it = fscanf(fid,'%d',1);
%平滑次数
m = fscanf(fid,'%d',1);
fno = fscanf(fid,'%s',1);
%输出数据文件名
x = fscanf(fid,'%f',[it,inf]);%输入数据存成行向量
status=fclose(fid);
%取信号数据长度
n=length(x(1,:));
for l=1:it
a=x(l,:);
%采样频率
%数据类型(1 时域,2 频域)
%循环 m 次进行平滑处理
for k=1:m
b(1)=(69*a(1)+4*(a(2)+a(4))-6*a(3)-a(5))/70;
b(2)=(2*(a(1)+a(5))+27*a(2)+12*a(3)-8*a(4))/35;
for j=3:n-2
b(j)=(-3*(a(j-2)+a(j+2))+12*(a(j-1)+a(j+1))+17*a(j))/35;
end
b(n-1)=(2*(a(n)+a(n-4))+27*a(n-1)+12*a(n-2)-8*a(n-3))/35;
b(n)=(69*a(n)+4*(a(n-1)+a(n-3))-6*a(n-2)-a(n-4))/70;
a=b;
end
y(l,:)=a;
end
%绘制平滑前后的曲线图形
if it==1
%时域信号
%建立离散时间向量
nn=1:2000;
t=0:1/sf:(n-1)/sf;
%同时绘制 x 对于 t 和 y 对于 t 的时域曲线
plot(t(nn),x(nn),':',t(nn),y(nn));
xlabel('时间 (s)');
ylabel('幅值');
legend('平滑前','平滑后');%在图幅上添加图例
grid on;
%添加横向坐标轴的标注
%添加纵向坐标轴的标注
else
%建立离散频率向量
%频域信号
nn=1:256;
f=0:sf/n:(n-1)*sf/n;
%同时绘制 x 的实部对于 f 和 y 的实部对于 f 的频域曲线
subplot(2,1,1);
plot(f(nn),x(1,nn),':',f(nn),y(1,nn));
xlabel('频率 (Hz)');
ylabel('实部');
legend('平滑前','平滑后');%在图幅上添加图例
grid on;
%添加横向坐标轴的标注
%添加纵向坐标轴的标注
%同时绘制 x 的虚部对于 f 和 y 的虚部对于 f 的频域曲线
subplot(2,1,2);
plot(f(nn),x(2,nn),':',f(nn),y(2,nn));
xlabel('频率 (Hz)');
ylabel('虚部');
legend('平滑前','平滑后');%在图幅上添加图例
grid on;
%添加横向坐标轴的标注
%添加纵向坐标轴的标注
end
%打开文件输出平滑后的数据
fid=fopen(fno,'w');
for k=1:n
if it==1 %时域信号输出时间和幅值
fprintf(fid,'%f %f\n',t(k),y(k));
else
%频域信号输出频率、实部和虚部
fprintf(fid,'%f %f %f\n',f(k),y(1,k),y(2,k));
end
end
status=fclose(fid);
程序 5-1
%频域低通和带通滤波
%采样频率
%最小截止频率
%最大截止频率
%读入横向坐标轴的标注
%读入纵向坐标轴的标注
%输出数据文件名
%%%%%%%%%%%%%%%%%%%%%%
clear
clc
close all hidden
%%%%%%%%%%%%%%%%%%%%%%
fni=input('频域带通滤波-输入数据文件名:','s');
fid = fopen(fni,'r');
sf = fscanf(fid,'%f',1);
fmin = fscanf(fid,'%f',1);
fmax = fscanf(fid,'%f',1);
sx = fscanf(fid,'%s',1);
sy = fscanf(fid,'%s',1);
fno = fscanf(fid,'%s',1);
x = fscanf(fid,'%f',[1,inf]);%输入数据存成行向量
status=fclose(fid);
%取信号数据长度
n=length(x);
%建立离散时间列向量
t=(0:1/sf:(n-1)/sf)';
%取大于并最接近 n 的 2 的幂次方为 FFT 长度
nfft=2^nextpow2(n);
%四舍五入取整求最小截止频率对应数组元素的下标
ni=round(fmin*nfft/sf+1);
%四舍五入取整求最大截止频率对应数组元素的下标
na=round(fmax*nfft/sf+1);
%进行 FFT 变换,结果存于 y
y=fft(x,nfft);
%建立一个长度为 nfft 元素全为 0 的向量
a=zeros(1,nfft);
%将 y 的正频率带通内的元素赋值给 a
a(ni:na)=y(ni:na);
%将 y 的负频率带通内的元素赋值给 a
a(nfft-na+1:nfft-ni+1)=y(nfft-na+1:nfft-ni+1);
%进行 FFT 逆变换,结果存于 y
y=ifft(a,nfft);
%取逆变换的实部 n 个元素为滤波结果列向量
y=(real(y(1:n)))';
%绘制滤波前的时程曲线图形
subplot(2,1,1);
plot(t,x);
%添加横向坐标轴的标注
xlabel(sx);
%添加纵向坐标轴的标注
ylabel(sy);
