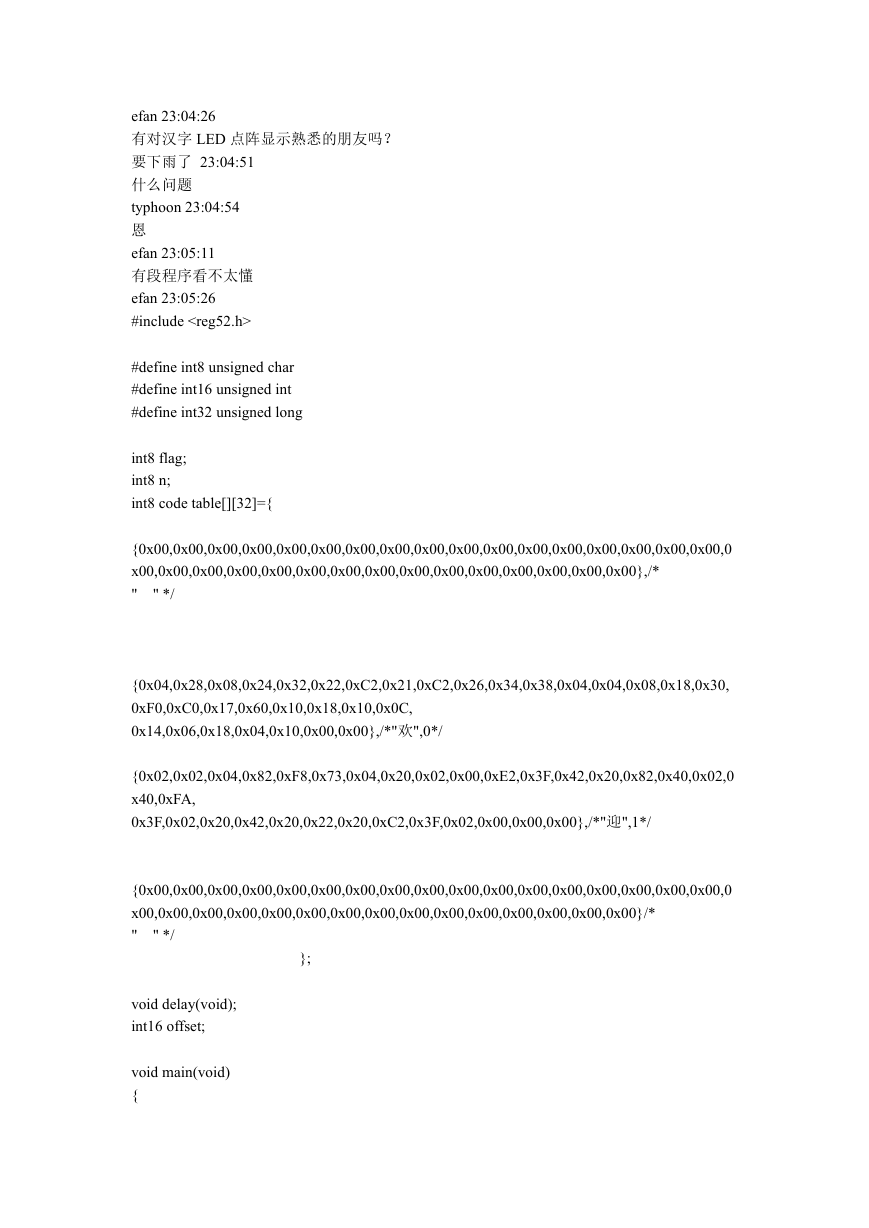

efan 23:04:26 有对汉字 LED 点阵显示熟悉的朋友吗？ 要下雨了 23:04:51 什么问题 typhoon 23:04:54 恩 efan 23:05:11 有段程序看不太懂 efan 23:05:26 #include #define int8 unsigned char #define int16 unsigned int #define int32 unsigned long int8 flag; int8 n; int8 code table[][32]={ {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0 x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/* " " */ {0x04,0x28,0x08,0x24,0x32,0x22,0xC2,0x21,0xC2,0x26,0x34,0x38,0x04,0x04,0x08,0x18,0x30, 0xF0,0xC0,0x17,0x60,0x10,0x18,0x10,0x0C, 0x14,0x06,0x18,0x04,0x10,0x00,0x00},/*"欢",0*/ {0x02,0x02,0x04,0x82,0xF8,0x73,0x04,0x20,0x02,0x00,0xE2,0x3F,0x42,0x20,0x82,0x40,0x02,0 x40,0xFA, 0x3F,0x02,0x20,0x42,0x20,0x22,0x20,0xC2,0x3F,0x02,0x00,0x00,0x00},/*"迎",1*/ {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0 x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}/* " " */ }; void delay(void); int16 offset; void main(void) { 

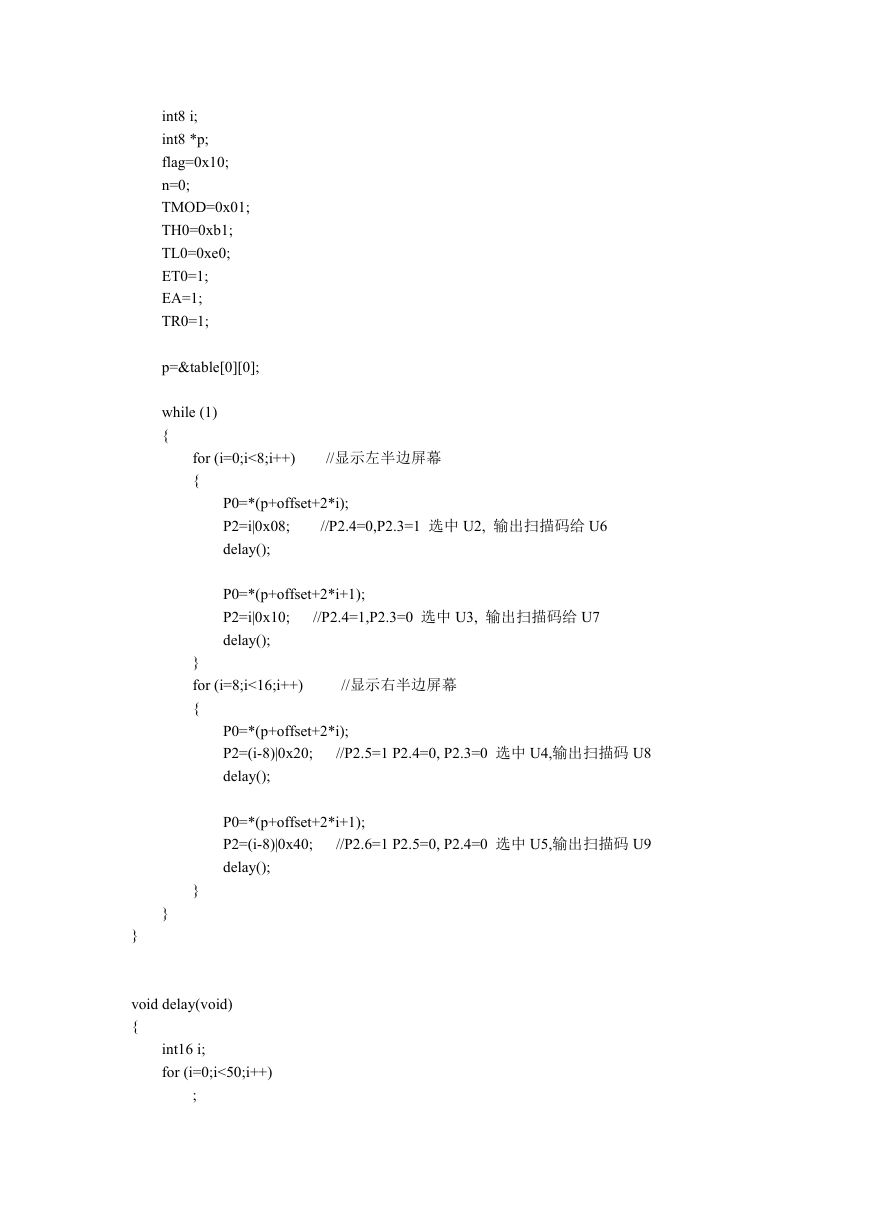

int8 i; int8 *p; flag=0x10; n=0; TMOD=0x01; TH0=0xb1; TL0=0xe0; ET0=1; EA=1; TR0=1; p=&table[0][0]; while (1) { for (i=0;i<8;i++) { //显示左半边屏幕 P0=*(p+offset+2*i); P2=i|0x08; delay(); //P2.4=0,P2.3=1 选中 U2, 输出扫描码给 U6 P0=*(p+offset+2*i+1); P2=i|0x10; delay(); //P2.4=1,P2.3=0 选中 U3, 输出扫描码给 U7 } for (i=8;i<16;i++) { //显示右半边屏幕 P0=*(p+offset+2*i); P2=(i-8)|0x20; delay(); //P2.5=1 P2.4=0, P2.3=0 选中 U4,输出扫描码 U8 P0=*(p+offset+2*i+1); P2=(i-8)|0x40; delay(); //P2.6=1 P2.5=0, P2.4=0 选中 U5,输出扫描码 U9 } } } void delay(void) { int16 i; for (i=0;i<50;i++) ; 

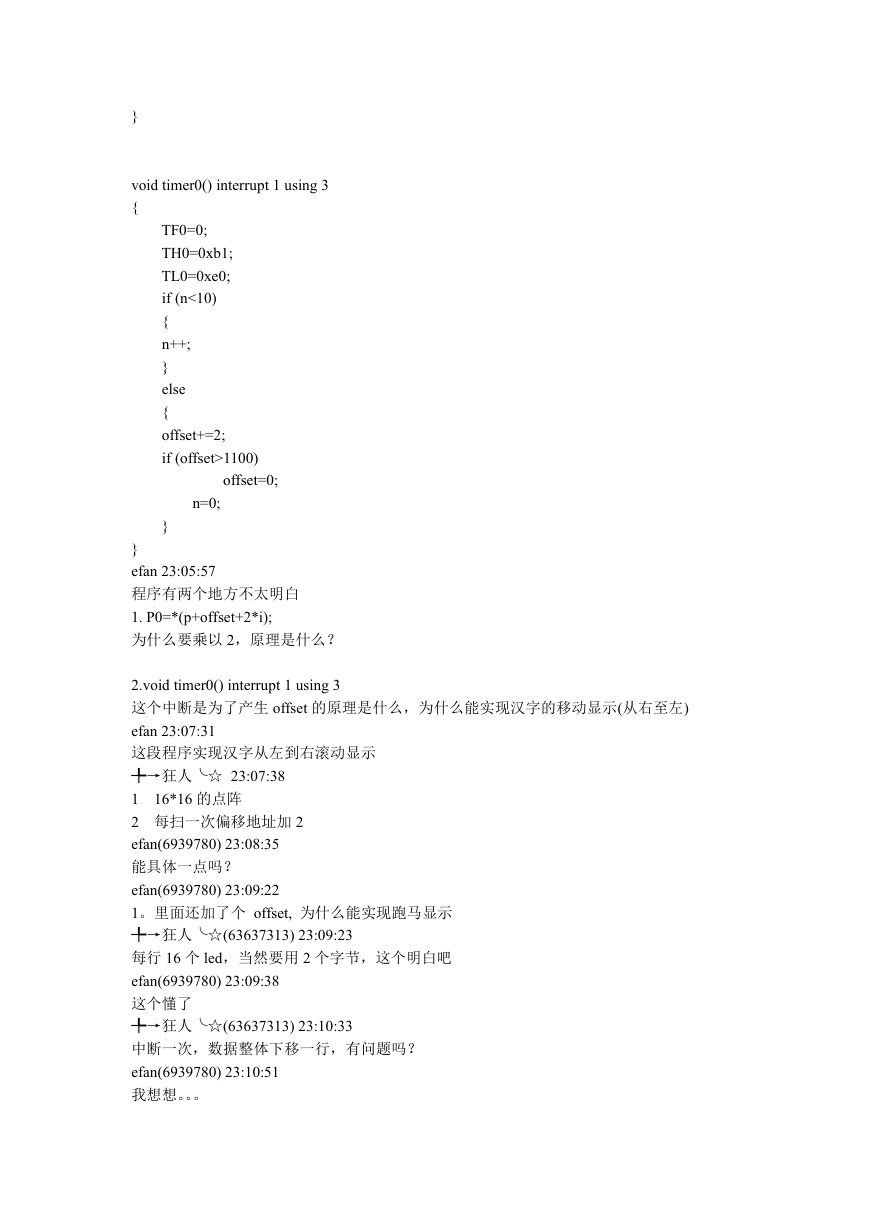

} void timer0() interrupt 1 using 3 { TF0=0; TH0=0xb1; TL0=0xe0; if (n<10) { n++; } else { offset+=2; if (offset>1100) offset=0; n=0; } } efan 23:05:57 程序有两个地方不太明白 1. P0=*(p+offset+2*i); 为什么要乘以 2，原理是什么？ 16*16 的点阵 2.void timer0() interrupt 1 using 3 这个中断是为了产生 offset 的原理是什么，为什么能实现汉字的移动显示(从右至左) efan 23:07:31 这段程序实现汉字从左到右滚动显示 ╄→狂人╰☆ 23:07:38 1 2 每扫一次偏移地址加 2 efan(6939780) 23:08:35 能具体一点吗？ efan(6939780) 23:09:22 1。里面还加了个 offset, 为什么能实现跑马显示 ╄→狂人╰☆(63637313) 23:09:23 每行 16 个 led，当然要用 2 个字节，这个明白吧 efan(6939780) 23:09:38 这个懂了 ╄→狂人╰☆(63637313) 23:10:33 中断一次，数据整体下移一行，有问题吗？ efan(6939780) 23:10:51 我想想。。。 

efan(6939780) 23:12:23 不理解，是不是指 offset+=2？ 要下雨了(422583941) 23:12:58 是吧 ╄→狂人╰☆(63637313) 23:13:11 我没仔细看 太长了 你明白了原理再看程序就简单了 efan(6939780) 23:13:39 他是左跑马，为何下移动阿？ ╄→狂人╰☆(63637313) 23:14:09 我随便说的 efan(6939780) 23:14:18 ╄→狂人╰☆(63637313) 23:14:58 要下雨了(422583941) 23:15:00 向左跑 就是说逐步去掉左边的一些代码不要 要下雨了(422583941) 23:15:44 第一列的数据逐步往右边取 efan(6939780) 23:17:17 对照汉字码看一下 {0x04,0x28,0x08,0x24,0x32,0x22,0xC2,0x21,0xC2,0x26,0x34,0x38,0x04,0x04,0x08,0x18,0x30, 0xF0,0xC0,0x17,0x60,0x10,0x18,0x10,0x0C, 0x14,0x06,0x18,0x04,0x10,0x00,0x00},/*"欢",0*/ 起始为 0x04,0x28 中断一次，跳到哪个了？是不是 0x08,0x24？ 要下雨了(422583941) 23:17:38 是的 要下雨了(422583941) 23:17:51 第一列就显示了 0x08,0x24 要下雨了(422583941) 23:18:18 你这个程序运行对了没有 efan(6939780) 23:19:03 跑了，proteus 没问题 要下雨了(422583941) 23:19:12 哦 要下雨了(422583941) 23:19:12 哦 要下雨了(422583941) 23:19:36 明白了吗 ╄→狂人╰☆(63637313) 23:20:18 你单步跑下就更清楚了 efan(6939780) 23:20:20 程序还有点点不明白，原理晓得了 

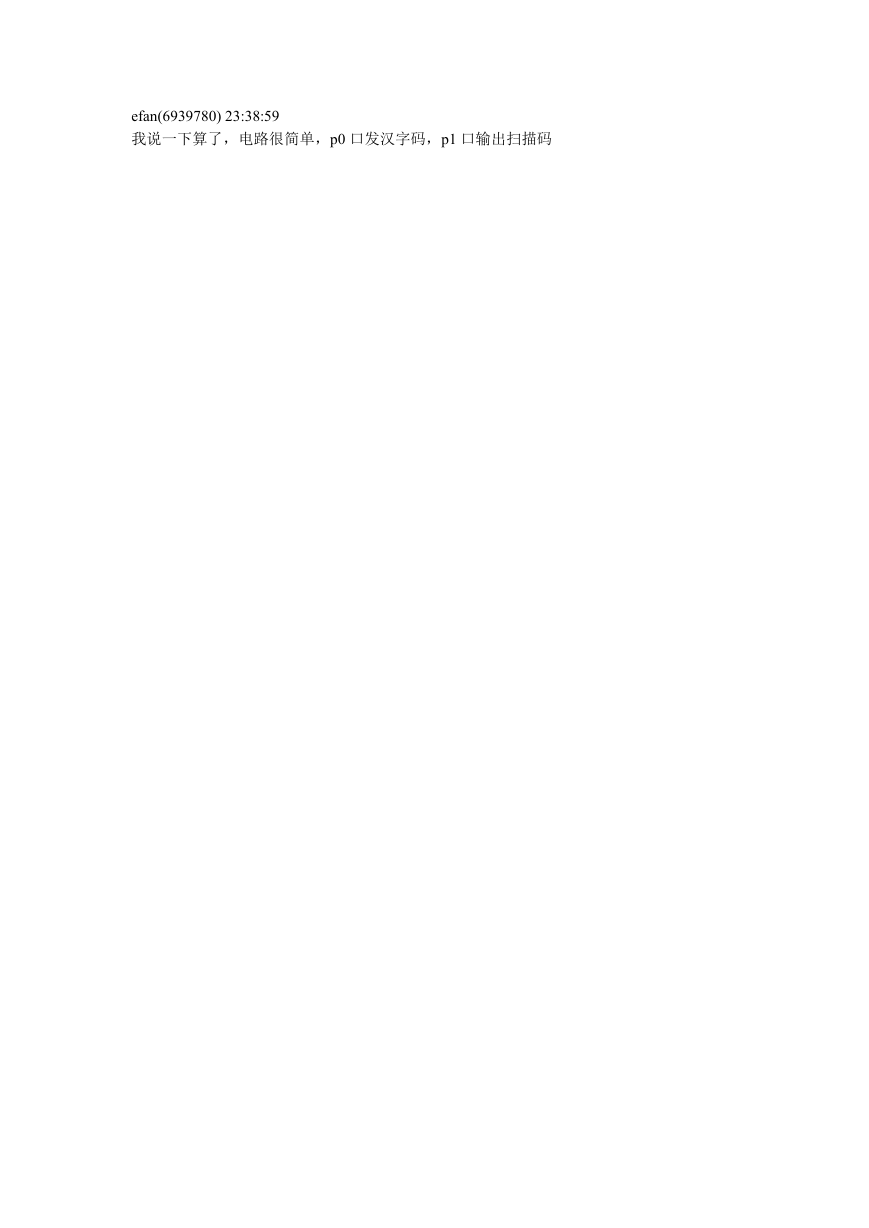

efan(6939780) 23:38:59 我说一下算了，电路很简单，p0 口发汉字码，p1 口输出扫描码
