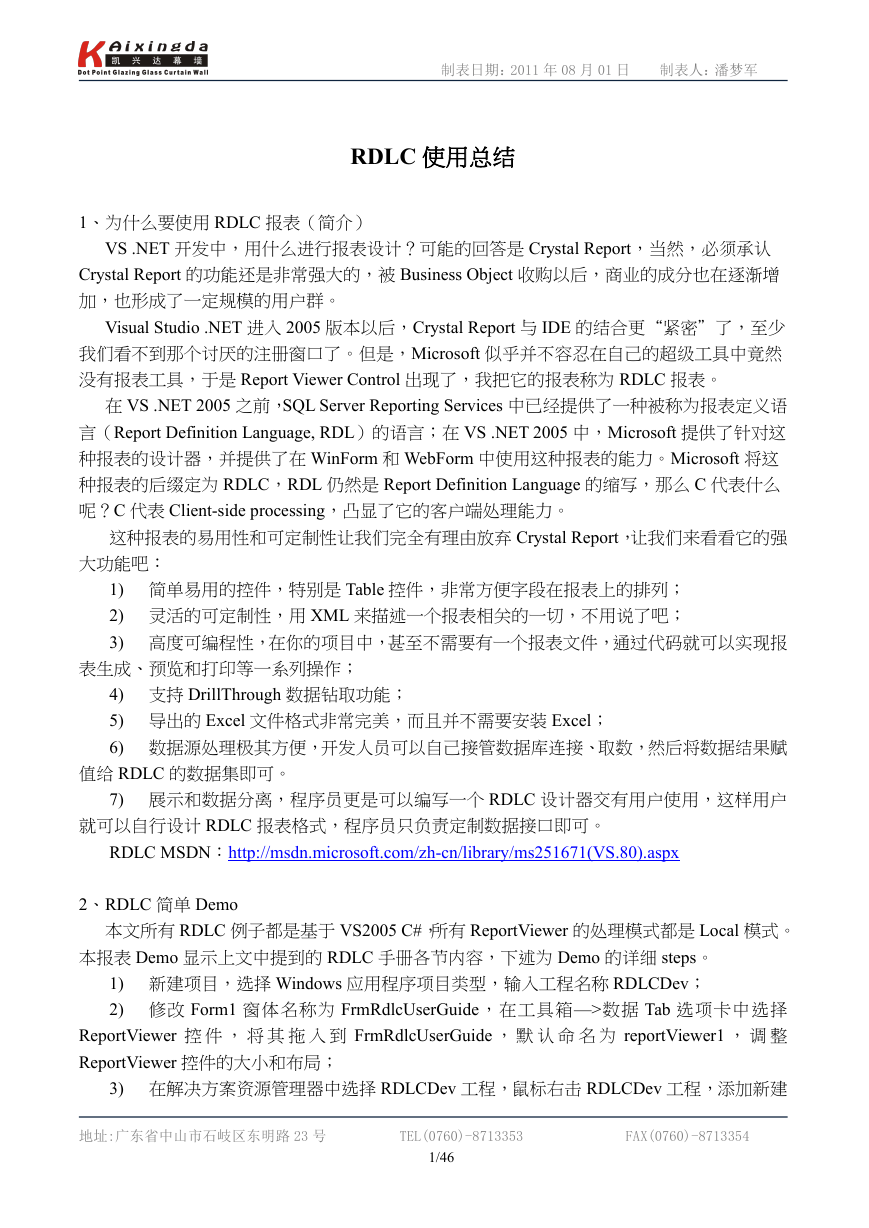

制表日期：2011 年 08 月 01 日制表人：潘梦军 RDLC 使用总结 1、为什么要使用 RDLC 报表（简介） VS .NET 开发中，用什么进行报表设计？可能的回答是 Crystal Report，当然，必须承认 Crystal Report 的功能还是非常强大的，被 Business Object 收购以后，商业的成分也在逐渐增加，也形成了一定规模的用户群。 Visual Studio .NET 进入 2005 版本以后，Crystal Report 与 IDE 的结合更“紧密”了，至少我们看不到那个讨厌的注册窗口了。但是，Microsoft 似乎并不容忍在自己的超级工具中竟然没有报表工具，于是 Report Viewer Control 出现了，我把它的报表称为 RDLC 报表。在 VS .NET 2005 之前，SQL Server Reporting Services 中已经提供了一种被称为报表定义语言（Report Definition Language, RDL）的语言；在 VS .NET 2005 中，Microsoft 提供了针对这种报表的设计器，并提供了在 WinForm 和 WebForm 中使用这种报表的能力。Microsoft 将这种报表的后缀定为 RDLC，RDL 仍然是 Report Definition Language 的缩写，那么 C 代表什么呢？C 代表 Client-side processing，凸显了它的客户端处理能力。这种报表的易用性和可定制性让我们完全有理由放弃 Crystal Report，让我们来看看它的强大功能吧： 1) 简单易用的控件，特别是 Table 控件，非常方便字段在报表上的排列； 2) 灵活的可定制性，用 XML 来描述一个报表相关的一切，不用说了吧； 3) 高度可编程性，在你的项目中，甚至不需要有一个报表文件，通过代码就可以实现报表生成、预览和打印等一系列操作； 4) 支持 DrillThrough 数据钻取功能； 5) 导出的 Excel 文件格式非常完美，而且并不需要安装 Excel； 6) 数据源处理极其方便，开发人员可以自己接管数据库连接、取数，然后将数据结果赋值给 RDLC 的数据集即可。 7) 展示和数据分离，程序员更是可以编写一个 RDLC 设计器交有用户使用，这样用户就可以自行设计 RDLC 报表格式，程序员只负责定制数据接口即可。 RDLC MSDN：http://msdn.microsoft.com/zh-cn/library/ms251671(VS.80).aspx 2、RDLC 简单 Demo 本文所有 RDLC 例子都是基于 VS2005 C#，所有 ReportViewer 的处理模式都是 Local 模式。本报表 Demo 显示上文中提到的 RDLC 手册各节内容，下述为 Demo 的详细 steps。 1) 新建项目，选择 Windows 应用程序项目类型，输入工程名称 RDLCDev； 2) 修改 Form1 窗体名称为 FrmRdlcUserGuide，在工具箱—>数据 Tab 选项卡中选择 ReportViewer 控件，将其拖入到 FrmRdlcUserGuide ，默认命名为 reportViewer1 ，调整 ReportViewer 控件的大小和布局； 3) 在解决方案资源管理器中选择 RDLCDev 工程，鼠标右击 RDLCDev 工程，添加新建地址:广东省中山市石岐区东明路 23 号 TEL(0760)-8713353 FAX(0760)-8713354 1/46

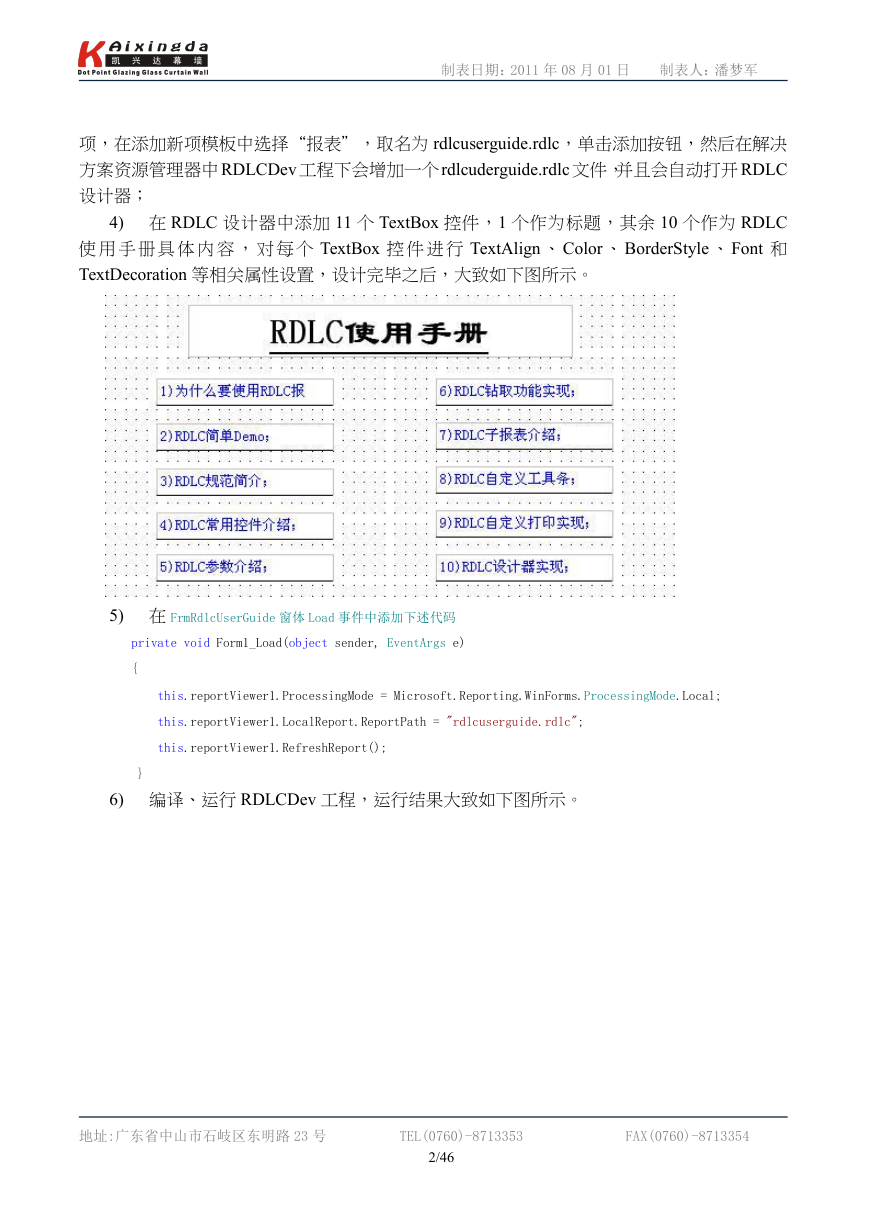

制表日期：2011 年 08 月 01 日制表人：潘梦军项，在添加新项模板中选择“报表”，取名为 rdlcuserguide.rdlc，单击添加按钮，然后在解决方案资源管理器中RDLCDev 工程下会增加一个rdlcuderguide.rdlc 文件，并且会自动打开RDLC 设计器； 4) 在 RDLC 设计器中添加 11 个 TextBox 控件，1 个作为标题，其余 10 个作为 RDLC 使用手册具体内容，对每个 TextBox 控件进行 TextAlign 、Color 、BorderStyle 、Font 和 TextDecoration 等相关属性设置，设计完毕之后，大致如下图所示。 5) 在 FrmRdlcUserGuide 窗体 Load 事件中添加下述代码 private void Form1_Load(object sender, EventArgs e) { } this.reportViewer1.ProcessingMode = Microsoft.Reporting.WinForms.ProcessingMode.Local; this.reportViewer1.LocalReport.ReportPath = "rdlcuserguide.rdlc"; this.reportViewer1.RefreshReport(); 6) 编译、运行 RDLCDev 工程，运行结果大致如下图所示。地址:广东省中山市石岐区东明路 23 号 TEL(0760)-8713353 FAX(0760)-8713354 2/46

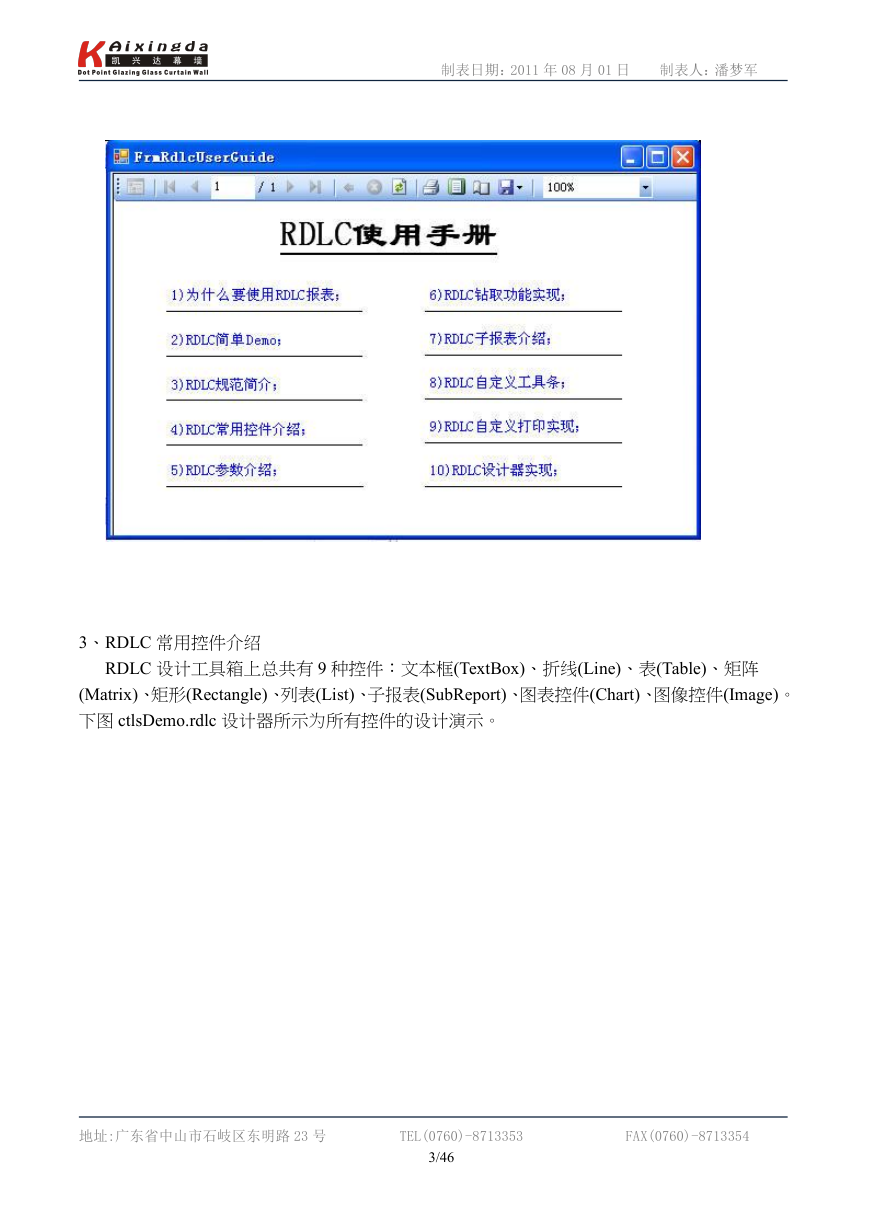

制表日期：2011 年 08 月 01 日制表人：潘梦军 3、RDLC 常用控件介绍 RDLC 设计工具箱上总共有 9 种控件：文本框(TextBox)、折线(Line)、表(Table)、矩阵 (Matrix)、矩形(Rectangle)、列表(List)、子报表(SubReport)、图表控件(Chart)、图像控件(Image)。下图 ctlsDemo.rdlc 设计器所示为所有控件的设计演示。地址:广东省中山市石岐区东明路 23 号 TEL(0760)-8713353 FAX(0760)-8713354 3/46

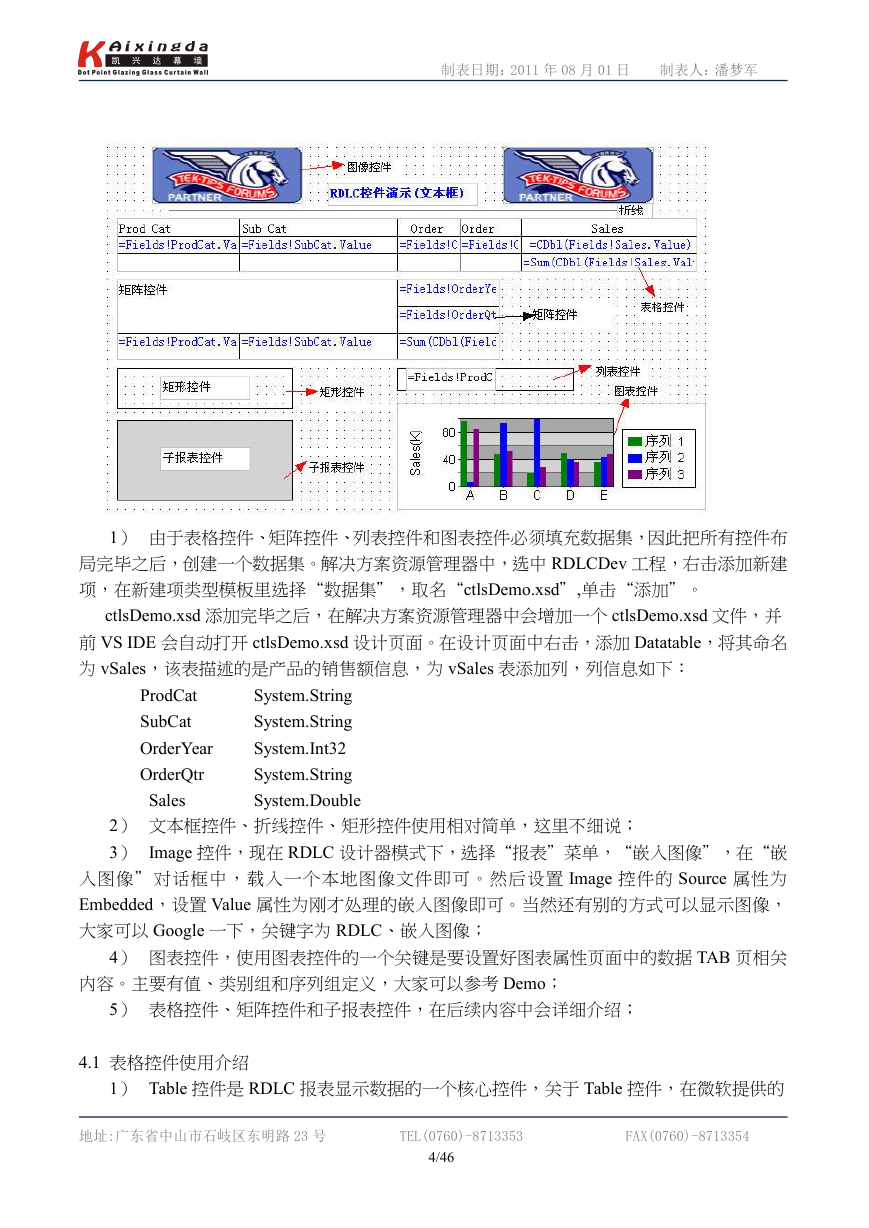

制表日期：2011 年 08 月 01 日制表人：潘梦军 1）由于表格控件、矩阵控件、列表控件和图表控件必须填充数据集，因此把所有控件布局完毕之后，创建一个数据集。解决方案资源管理器中，选中 RDLCDev 工程，右击添加新建项，在新建项类型模板里选择“数据集”，取名“ctlsDemo.xsd”,单击“添加”。 ctlsDemo.xsd 添加完毕之后，在解决方案资源管理器中会增加一个 ctlsDemo.xsd 文件，并前 VS IDE 会自动打开 ctlsDemo.xsd 设计页面。在设计页面中右击，添加 Datatable，将其命名为 vSales，该表描述的是产品的销售额信息，为 vSales 表添加列，列信息如下： ProdCat SubCat OrderYear OrderQtr Sales System.String System.String System.Int32 System.String System.Double 2）文本框控件、折线控件、矩形控件使用相对简单，这里不细说； 3） Image 控件，现在 RDLC 设计器模式下，选择“报表”菜单，“嵌入图像”，在“嵌入图像”对话框中，载入一个本地图像文件即可。然后设置 Image 控件的 Source 属性为 Embedded，设置 Value 属性为刚才处理的嵌入图像即可。当然还有别的方式可以显示图像，大家可以 Google 一下，关键字为 RDLC、嵌入图像； 4）图表控件，使用图表控件的一个关键是要设置好图表属性页面中的数据 TAB 页相关内容。主要有值、类别组和序列组定义，大家可以参考 Demo； 5）表格控件、矩阵控件和子报表控件，在后续内容中会详细介绍； 4.1 表格控件使用介绍 1） Table 控件是 RDLC 报表显示数据的一个核心控件，关于 Table 控件，在微软提供的地址:广东省中山市石岐区东明路 23 号 TEL(0760)-8713353 FAX(0760)-8713354 4/46

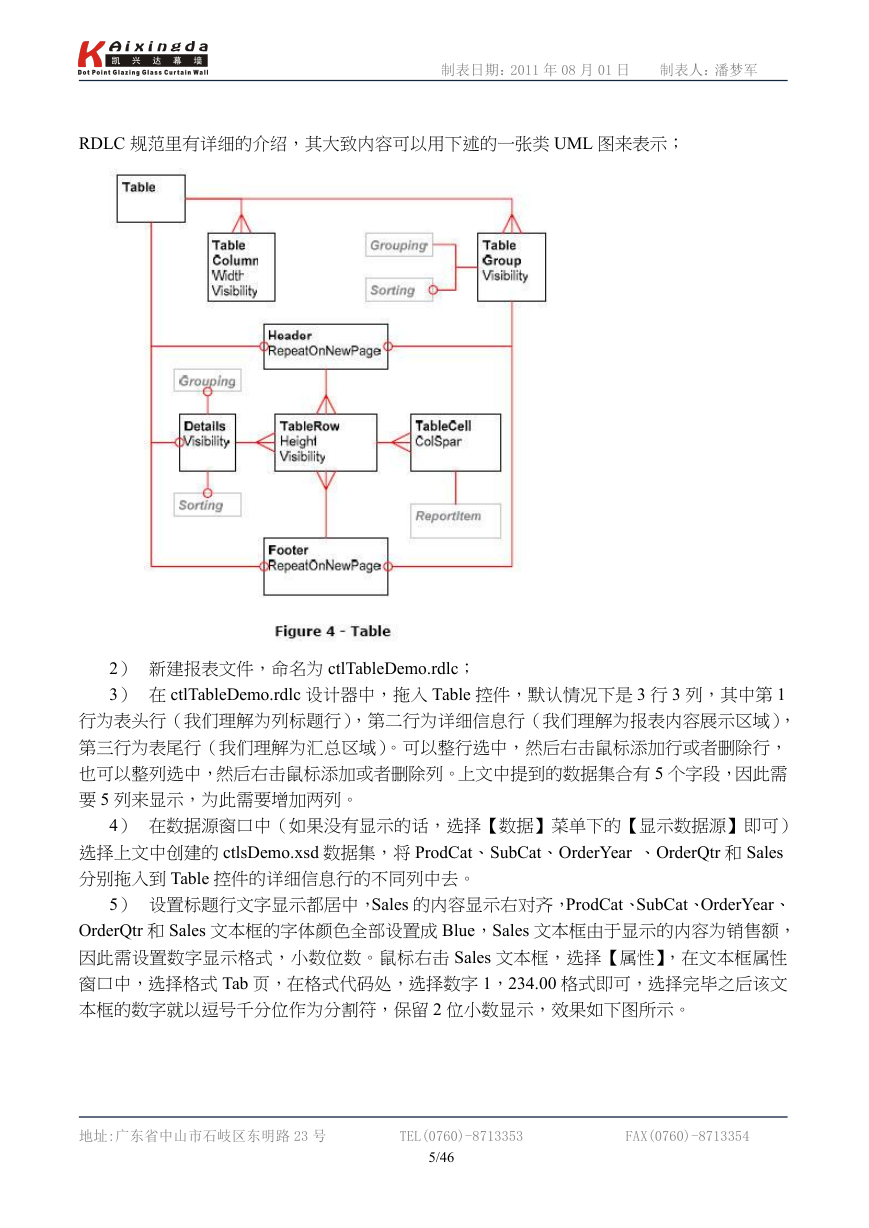

制表日期：2011 年 08 月 01 日制表人：潘梦军 RDLC 规范里有详细的介绍，其大致内容可以用下述的一张类 UML 图来表示； 2）新建报表文件，命名为 ctlTableDemo.rdlc； 3）在 ctlTableDemo.rdlc 设计器中，拖入 Table 控件，默认情况下是 3 行 3 列，其中第 1 行为表头行（我们理解为列标题行），第二行为详细信息行（我们理解为报表内容展示区域），第三行为表尾行（我们理解为汇总区域）。可以整行选中，然后右击鼠标添加行或者删除行，也可以整列选中，然后右击鼠标添加或者删除列。上文中提到的数据集合有 5 个字段，因此需要 5 列来显示，为此需要增加两列。 4）在数据源窗口中（如果没有显示的话，选择【数据】菜单下的【显示数据源】即可）选择上文中创建的 ctlsDemo.xsd 数据集，将 ProdCat、SubCat、OrderYear 、OrderQtr 和 Sales 分别拖入到 Table 控件的详细信息行的不同列中去。 5）设置标题行文字显示都居中，Sales 的内容显示右对齐，ProdCat、SubCat、OrderYear、 OrderQtr 和 Sales 文本框的字体颜色全部设置成 Blue，Sales 文本框由于显示的内容为销售额，因此需设置数字显示格式，小数位数。鼠标右击 Sales 文本框，选择【属性】，在文本框属性窗口中，选择格式 Tab 页，在格式代码处，选择数字 1，234.00 格式即可，选择完毕之后该文本框的数字就以逗号千分位作为分割符，保留 2 位小数显示，效果如下图所示。地址:广东省中山市石岐区东明路 23 号 TEL(0760)-8713353 FAX(0760)-8713354 5/46

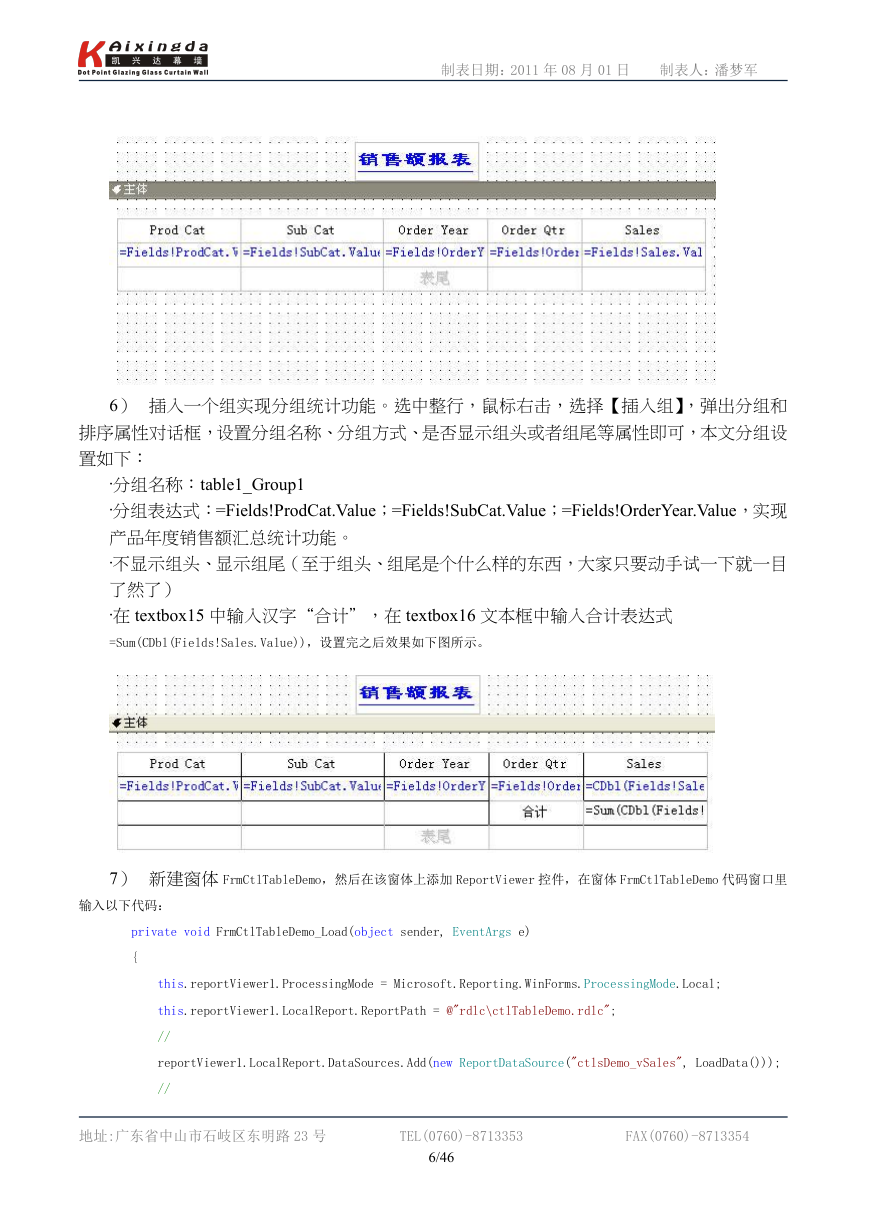

制表日期：2011 年 08 月 01 日制表人：潘梦军 6）插入一个组实现分组统计功能。选中整行，鼠标右击，选择【插入组】，弹出分组和排序属性对话框，设置分组名称、分组方式、是否显示组头或者组尾等属性即可，本文分组设置如下： ·分组名称：table1_Group1 ·分组表达式：=Fields!ProdCat.Value；=Fields!SubCat.Value；=Fields!OrderYear.Value，实现产品年度销售额汇总统计功能。 ·不显示组头、显示组尾（至于组头、组尾是个什么样的东西，大家只要动手试一下就一目了然了） ·在 textbox15 中输入汉字“合计”，在 textbox16 文本框中输入合计表达式 =Sum(CDbl(Fields!Sales.Value))，设置完之后效果如下图所示。 7）新建窗体 FrmCtlTableDemo，然后在该窗体上添加 ReportViewer 控件，在窗体 FrmCtlTableDemo 代码窗口里输入以下代码： private void FrmCtlTableDemo_Load(object sender, EventArgs e) { this.reportViewer1.ProcessingMode = Microsoft.Reporting.WinForms.ProcessingMode.Local; this.reportViewer1.LocalReport.ReportPath = @"rdlc\ctlTableDemo.rdlc"; // reportViewer1.LocalReport.DataSources.Add(new ReportDataSource("ctlsDemo_vSales", LoadData())); // 地址:广东省中山市石岐区东明路 23 号 TEL(0760)-8713353 FAX(0760)-8713354 6/46

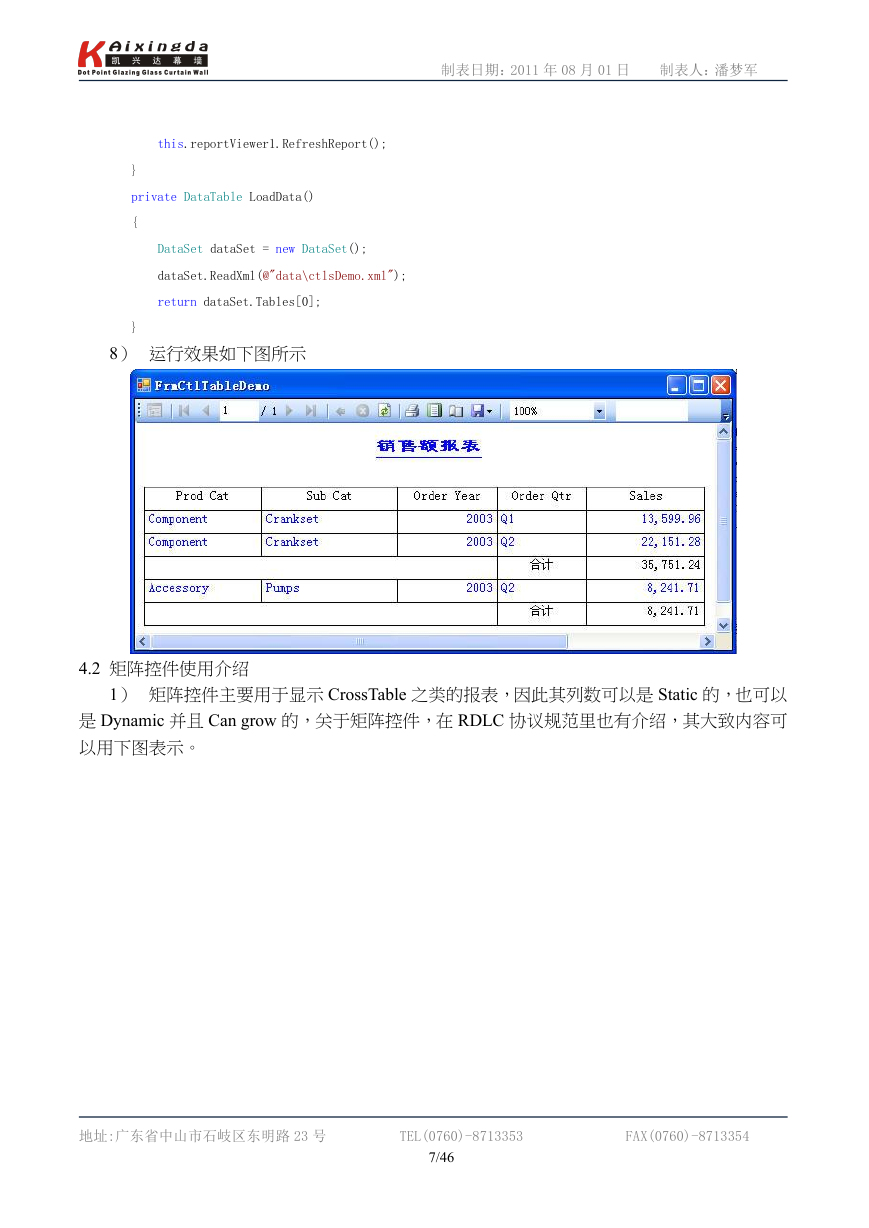

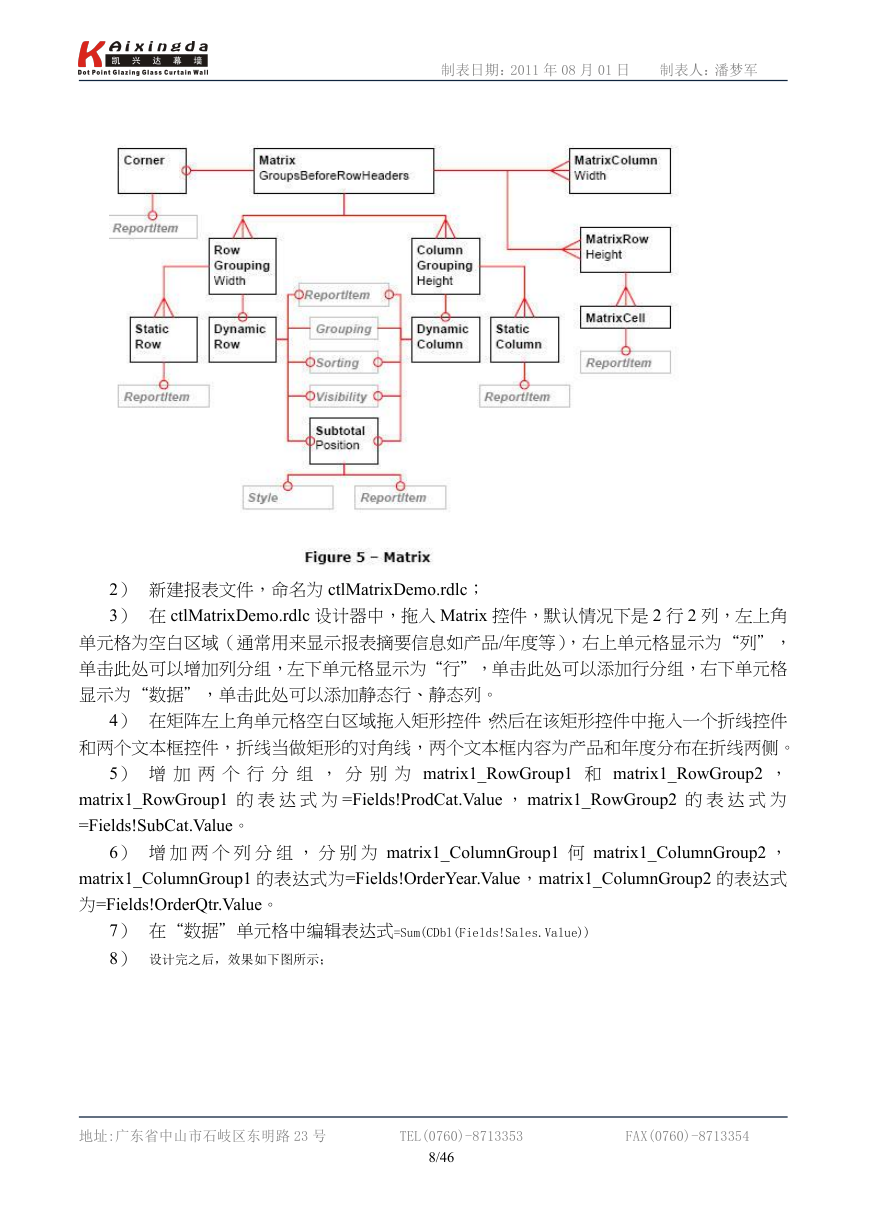

制表日期：2011 年 08 月 01 日制表人：潘梦军 this.reportViewer1.RefreshReport(); } private DataTable LoadData() { } DataSet dataSet = new DataSet(); dataSet.ReadXml(@"data\ctlsDemo.xml"); return dataSet.Tables[0]; 8）运行效果如下图所示 4.2 矩阵控件使用介绍 1）矩阵控件主要用于显示 CrossTable 之类的报表，因此其列数可以是 Static 的，也可以是 Dynamic 并且 Can grow 的，关于矩阵控件，在 RDLC 协议规范里也有介绍，其大致内容可以用下图表示。地址:广东省中山市石岐区东明路 23 号 TEL(0760)-8713353 FAX(0760)-8713354 7/46

制表日期：2011 年 08 月 01 日制表人：潘梦军 2）新建报表文件，命名为 ctlMatrixDemo.rdlc； 3）在 ctlMatrixDemo.rdlc 设计器中，拖入 Matrix 控件，默认情况下是 2 行 2 列，左上角单元格为空白区域（通常用来显示报表摘要信息如产品/年度等），右上单元格显示为“列”，单击此处可以增加列分组，左下单元格显示为“行”，单击此处可以添加行分组，右下单元格显示为“数据”，单击此处可以添加静态行、静态列。 4）在矩阵左上角单元格空白区域拖入矩形控件，然后在该矩形控件中拖入一个折线控件和两个文本框控件，折线当做矩形的对角线，两个文本框内容为产品和年度分布在折线两侧。 5）增加两个行分组，分别为 matrix1_RowGroup1 和 matrix1_RowGroup2 ， matrix1_RowGroup1 的表达式为 =Fields!ProdCat.Value ， matrix1_RowGroup2 的表达式为 =Fields!SubCat.Value。 6）增加两个列分组，分别为 matrix1_ColumnGroup1 何 matrix1_ColumnGroup2 ， matrix1_ColumnGroup1 的表达式为=Fields!OrderYear.Value，matrix1_ColumnGroup2 的表达式为=Fields!OrderQtr.Value。 7）在“数据”单元格中编辑表达式=Sum(CDbl(Fields!Sales.Value)) 8）设计完之后，效果如下图所示；地址:广东省中山市石岐区东明路 23 号 TEL(0760)-8713353 FAX(0760)-8713354 8/46
