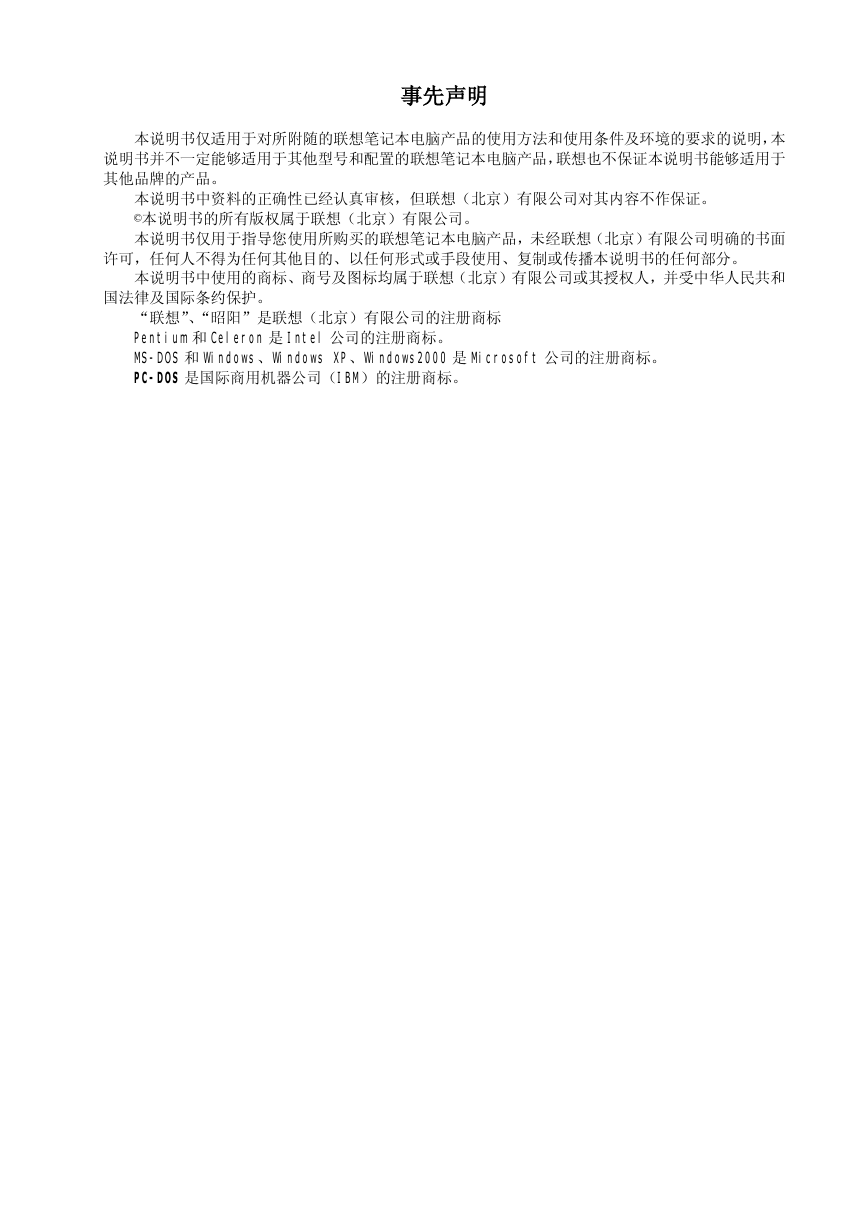

事先声明本说明书仅适用于对所附随的联想笔记本电脑产品的使用方法和使用条件及环境的要求的说明，本说明书并不一定能够适用于其他型号和配置的联想笔记本电脑产品，联想也不保证本说明书能够适用于其他品牌的产品。本说明书中资料的正确性已经认真审核，但联想（北京）有限公司对其内容不作保证。 ©本说明书的所有版权属于联想（北京）有限公司。本说明书仅用于指导您使用所购买的联想笔记本电脑产品，未经联想（北京）有限公司明确的书面许可，任何人不得为任何其他目的、以任何形式或手段使用、复制或传播本说明书的任何部分。本说明书中使用的商标、商号及图标均属于联想（北京）有限公司或其授权人，并受中华人民共和国法律及国际条约保护。 “联想”、“昭阳”是联想（北京）有限公司的注册商标 Pentium 和 Celeron 是 Intel 公司的注册商标。 MS-DOS 和 Windows、Windows XP、Windows2000 是 Microsoft 公司的注册商标。 PC-DOS 是国际商用机器公司（IBM）的注册商标。

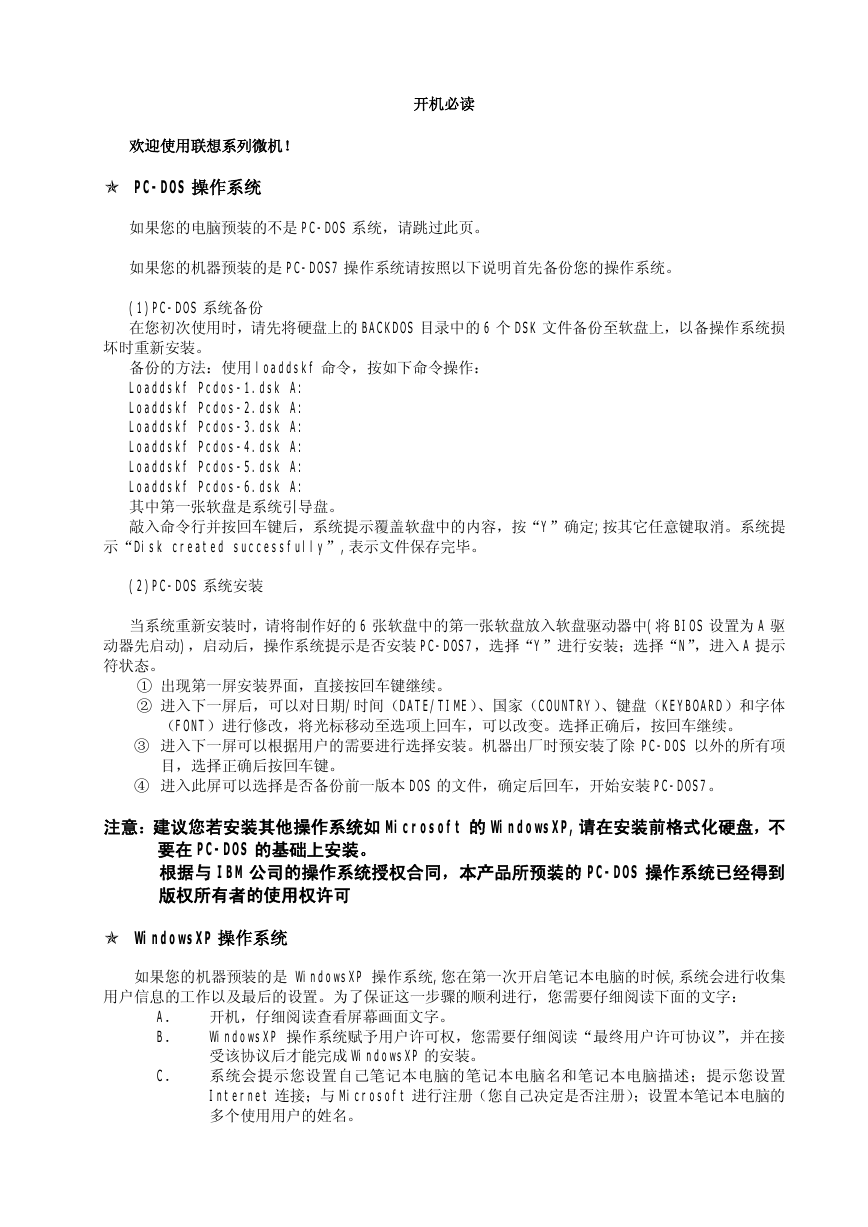

开机必读欢迎使用联想系列微机！ PC-DOS 操作系统如果您的电脑预装的不是 PC-DOS 系统，请跳过此页。如果您的机器预装的是 PC-DOS7 操作系统请按照以下说明首先备份您的操作系统。 (1)PC-DOS 系统备份在您初次使用时，请先将硬盘上的 BACKDOS 目录中的 6 个 DSK 文件备份至软盘上，以备操作系统损坏时重新安装。备份的方法：使用 loaddskf 命令，按如下命令操作： Loaddskf Pcdos-1.dsk A: Loaddskf Pcdos-2.dsk A: Loaddskf Pcdos-3.dsk A: Loaddskf Pcdos-4.dsk A: Loaddskf Pcdos-5.dsk A: Loaddskf Pcdos-6.dsk A: 其中第一张软盘是系统引导盘。敲入命令行并按回车键后，系统提示覆盖软盘中的内容，按“Y”确定;按其它任意键取消。系统提示“Disk created successfully”,表示文件保存完毕。 (2)PC-DOS 系统安装当系统重新安装时，请将制作好的 6 张软盘中的第一张软盘放入软盘驱动器中(将 BIOS 设置为 A 驱动器先启动)，启动后，操作系统提示是否安装 PC-DOS7，选择“Y”进行安装；选择“N”，进入 A 提示符状态。 ① 出现第一屏安装界面，直接按回车键继续。 ② 进入下一屏后，可以对日期/时间（DATE/TIME）、国家（COUNTRY）、键盘（KEYBOARD）和字体（FONT）进行修改，将光标移动至选项上回车，可以改变。选择正确后，按回车继续。 ③ 进入下一屏可以根据用户的需要进行选择安装。机器出厂时预安装了除 PC-DOS 以外的所有项目，选择正确后按回车键。 ④ 进入此屏可以选择是否备份前一版本 DOS 的文件，确定后回车，开始安装 PC-DOS7。注意：建议您若安装其他操作系统如 Microsoft 的 WindowsXP,请在安装前格式化硬盘，不要在 PC-DOS 的基础上安装。根据与 IBM 公司的操作系统授权合同，本产品所预装的 PC-DOS 操作系统已经得到版权所有者的使用权许可 WindowsXP 操作系统如果您的机器预装的是 WindowsXP 操作系统,您在第一次开启笔记本电脑的时候,系统会进行收集用户信息的工作以及最后的设置。为了保证这一步骤的顺利进行，您需要仔细阅读下面的文字： A．开机，仔细阅读查看屏幕画面文字。 B． WindowsXP 操作系统赋予用户许可权，您需要仔细阅读“最终用户许可协议”，并在接受该协议后才能完成 WindowsXP 的安装。 C．系统会提示您设置自己笔记本电脑的笔记本电脑名和笔记本电脑描述；提示您设置 Internet 连接；与 Microsoft 进行注册（您自己决定是否注册）；设置本笔记本电脑的多个使用用户的姓名。

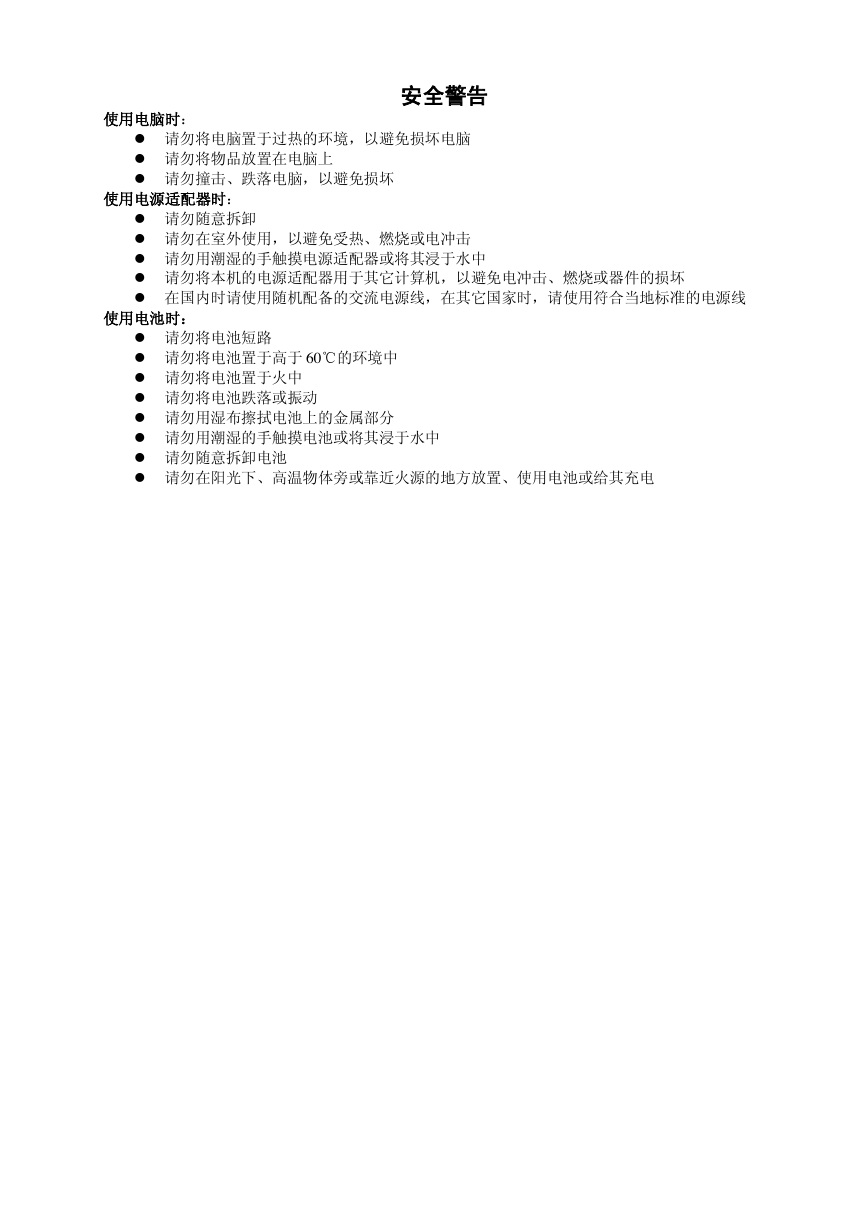

使用电脑时：安全警告 l 请勿将电脑置于过热的环境，以避免损坏电脑 l 请勿将物品放置在电脑上 l 请勿撞击、跌落电脑，以避免损坏使用电源适配器时： l 请勿随意拆卸 l 请勿在室外使用，以避免受热、燃烧或电冲击 l 请勿用潮湿的手触摸电源适配器或将其浸于水中 l 请勿将本机的电源适配器用于其它计算机，以避免电冲击、燃烧或器件的损坏 l 在国内时请使用随机配备的交流电源线，在其它国家时，请使用符合当地标准的电源线使用电池时： l 请勿将电池短路 l 请勿将电池置于高于 60℃的环境中 l 请勿将电池置于火中 l 请勿将电池跌落或振动 l 请勿用湿布擦拭电池上的金属部分 l 请勿用潮湿的手触摸电池或将其浸于水中 l 请勿随意拆卸电池 l 请勿在阳光下、高温物体旁或靠近火源的地方放置、使用电池或给其充电

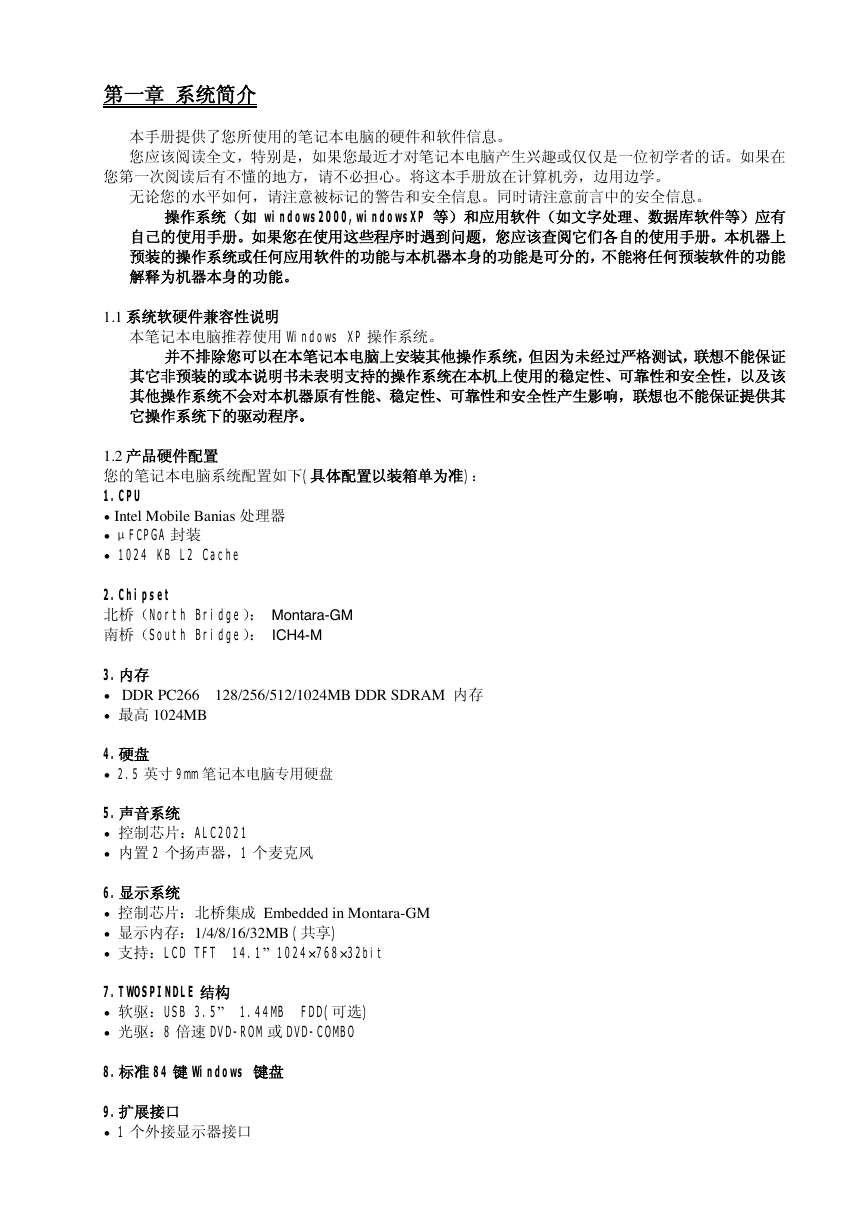

第一章系统简介本手册提供了您所使用的笔记本电脑的硬件和软件信息。您应该阅读全文，特别是，如果您最近才对笔记本电脑产生兴趣或仅仅是一位初学者的话。如果在您第一次阅读后有不懂的地方，请不必担心。将这本手册放在计算机旁，边用边学。无论您的水平如何，请注意被标记的警告和安全信息。同时请注意前言中的安全信息。操作系统（如 windows2000,windowsXP 等）和应用软件（如文字处理、数据库软件等）应有自己的使用手册。如果您在使用这些程序时遇到问题，您应该查阅它们各自的使用手册。本机器上预装的操作系统或任何应用软件的功能与本机器本身的功能是可分的，不能将任何预装软件的功能解释为机器本身的功能。 1.1 系统软硬件兼容性说明本笔记本电脑推荐使用 Windows XP 操作系统。并不排除您可以在本笔记本电脑上安装其他操作系统，但因为未经过严格测试，联想不能保证其它非预装的或本说明书未表明支持的操作系统在本机上使用的稳定性、可靠性和安全性，以及该其他操作系统不会对本机器原有性能、稳定性、可靠性和安全性产生影响，联想也不能保证提供其它操作系统下的驱动程序。 1.2 产品硬件配置您的笔记本电脑系统配置如下(具体配置以装箱单为准)： 1.CPU n Intel Mobile Banias 处理器 n μFCPGA 封装 n 1024 KB L2 Cache 2.Chipset 北桥（North Bridge）： Montara-GM 南桥（South Bridge）： ICH4-M 3.内存 n DDR PC266 128/256/512/1024MB DDR SDRAM 内存 n 最高 1024MB 4.硬盘 n 2.5 英寸 9mm 笔记本电脑专用硬盘 5.声音系统 n 控制芯片：ALC2021 n 内置 2 个扬声器，1 个麦克风 6.显示系统 n 控制芯片：北桥集成 Embedded in Montara-GM n 显示内存：1/4/8/16/32MB (共享) n 支持：LCD TFT 14.1” 1024· 768· 32bit 7.TWOSPINDLE 结构 n 软驱：USB 3.5” 1.44MB FDD(可选) n 光驱：8 倍速 DVD-ROM 或 DVD-COMBO 8.标准 84 键 Windows 键盘 9.扩展接口 n 1 个外接显示器接口

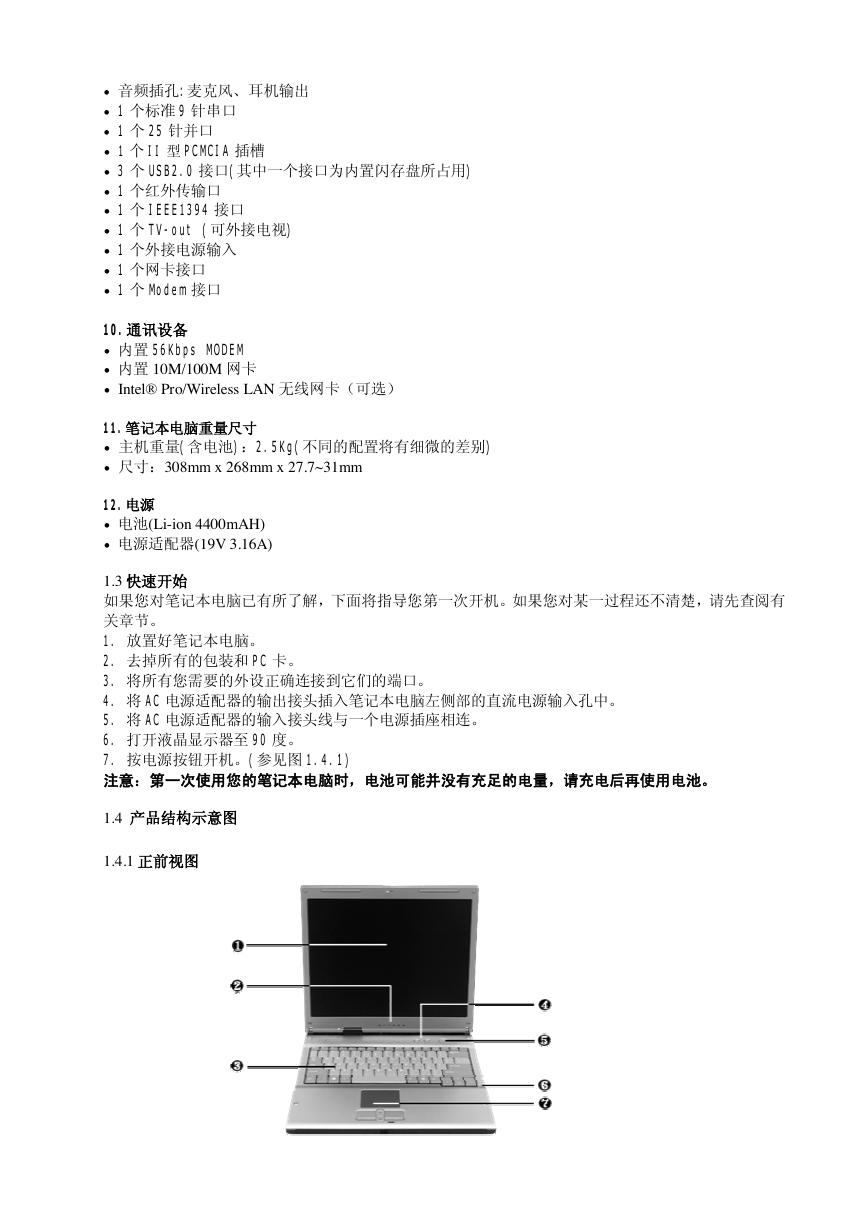

n 音频插孔:麦克风、耳机输出 n 1 个标准 9 针串口 n 1 个 25 针并口 n 1 个 II 型 PCMCIA 插槽 n 3 个 USB2.0 接口(其中一个接口为内置闪存盘所占用) n 1 个红外传输口 n 1 个 IEEE1394 接口 n 1 个 TV-out (可外接电视) n 1 个外接电源输入 n 1 个网卡接口 n 1 个 Modem 接口 10.通讯设备 n 内置 56Kbps MODEM n 内置 10M/100M 网卡 n Intel® Pro/Wireless LAN 无线网卡（可选） 11.笔记本电脑重量尺寸 n 主机重量(含电池)：2.5Kg(不同的配置将有细微的差别) n 尺寸：308mm x 268mm x 27.7~31mm 12.电源 n 电池(Li-ion 4400mAH) n 电源适配器(19V 3.16A) 1.3 快速开始如果您对笔记本电脑已有所了解，下面将指导您第一次开机。如果您对某一过程还不清楚，请先查阅有关章节。 1. 放置好笔记本电脑。 2. 去掉所有的包装和 PC 卡。 3. 将所有您需要的外设正确连接到它们的端口。 4. 将 AC 电源适配器的输出接头插入笔记本电脑左侧部的直流电源输入孔中。 5. 将 AC 电源适配器的输入接头线与一个电源插座相连。 6. 打开液晶显示器至 90 度。 7. 按电源按钮开机。(参见图 1.4.1) 注意：第一次使用您的笔记本电脑时，电池可能并没有充足的电量，请充电后再使用电池。 1.4 产品结构示意图 1.4.1 正前视图图 1.4.1

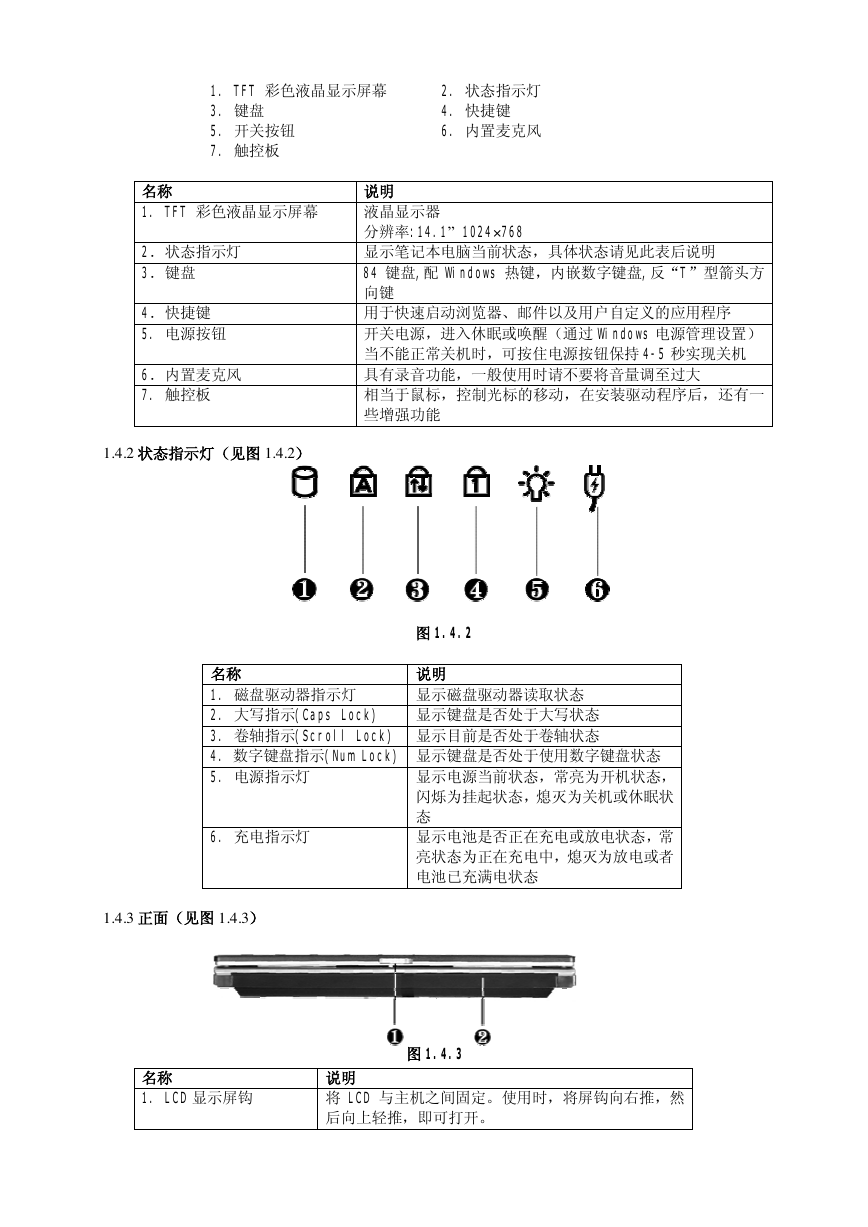

1. TFT 彩色液晶显示屏幕 3. 键盘 5. 开关按钮 7. 触控板 2. 状态指示灯 4. 快捷键 6. 内置麦克风名称 1. TFT 彩色液晶显示屏幕 2．状态指示灯 3．键盘 84 4．快捷键 5. 电源按钮 6．内置麦克风 7. 触控板 1.4.2 状态指示灯（见图 1.4.2）说明液晶显示器分辨率:14.1” 1024· 768 显示笔记本电脑当前状态，具体状态请见此表后说明键盘,配 Windows 热键，内嵌数字键盘,反“T”型箭头方向键用于快速启动浏览器、邮件以及用户自定义的应用程序开关电源，进入休眠或唤醒（通过 Windows 电源管理设置）当不能正常关机时，可按住电源按钮保持 4-5 秒实现关机具有录音功能，一般使用时请不要将音量调至过大相当于鼠标，控制光标的移动，在安装驱动程序后，还有一些增强功能图 1.4.2 说明显示磁盘驱动器读取状态名称 1. 磁盘驱动器指示灯 2. 大写指示(Caps Lock) 显示键盘是否处于大写状态 3. 卷轴指示(Scroll Lock) 显示目前是否处于卷轴状态 4. 数字键盘指示(Num Lock) 显示键盘是否处于使用数字键盘状态 5. 电源指示灯显示电源当前状态，常亮为开机状态，闪烁为挂起状态，熄灭为关机或休眠状态显示电池是否正在充电或放电状态，常亮状态为正在充电中，熄灭为放电或者电池已充满电状态 6. 充电指示灯 1.4.3 正面（见图 1.4.3）图 1.4.3 图 1.4.3 名称 1. LCD 显示屏钩说明将 LCD 与主机之间固定。使用时，将屏钩向右推，然后向上轻推，即可打开。

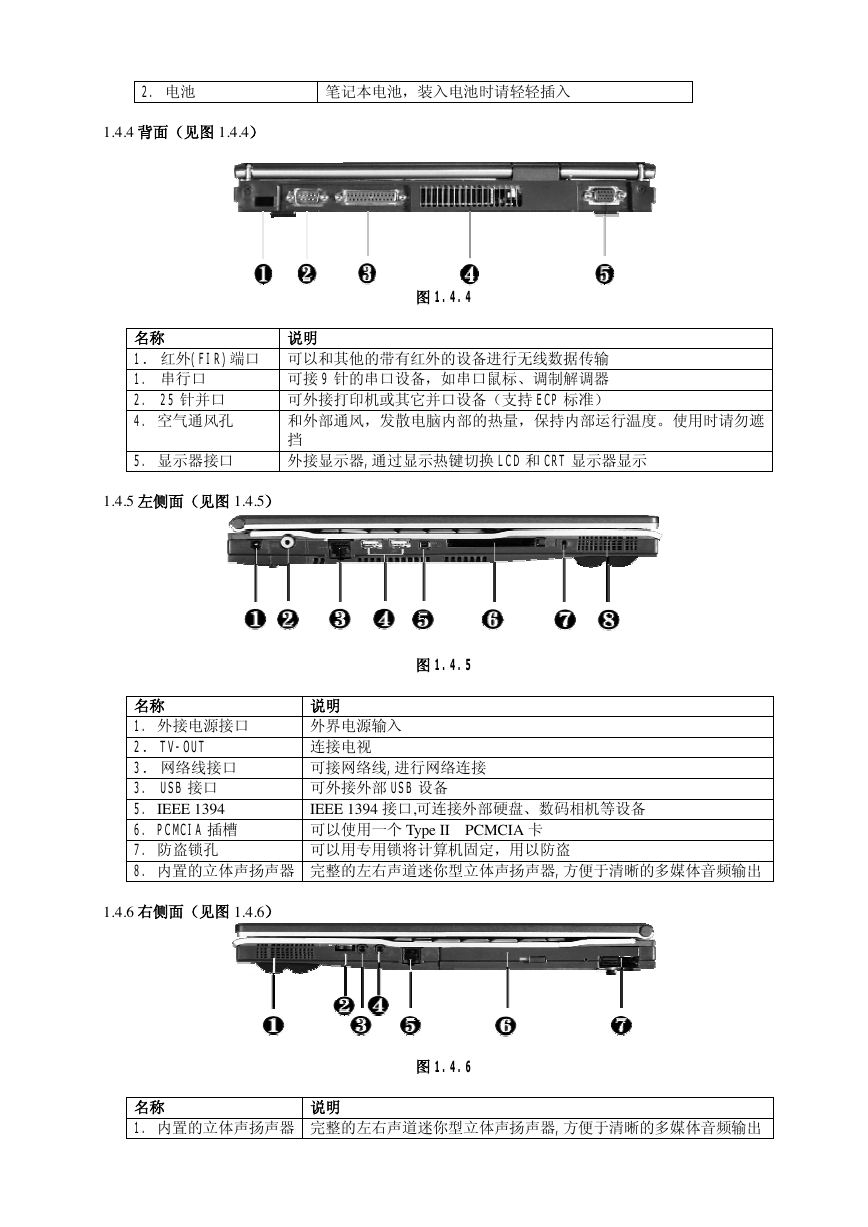

2. 电池笔记本电池，装入电池时请轻轻插入 1.4.4 背面（见图 1.4.4）图 1.4.4 说明名称 1．红外(FIR)端口可以和其他的带有红外的设备进行无线数据传输 1. 串行口可接 9 针的串口设备，如串口鼠标、调制解调器 2. 25 针并口可外接打印机或其它并口设备（支持 ECP 标准）和外部通风，发散电脑内部的热量，保持内部运行温度。使用时请勿遮 4. 空气通风孔挡外接显示器,通过显示热键切换 LCD 和 CRT 显示器显示 5. 显示器接口 1.4.5 左侧面（见图 1.4.5）图 1.4.5 名称 1. 外接电源接口 2． TV-OUT 3．网络线接口 3. USB 接口 5. IEEE 1394 6. PCMCIA 插槽 7. 防盗锁孔 8. 内置的立体声扬声器完整的左右声道迷你型立体声扬声器,方便于清晰的多媒体音频输出说明外界电源输入连接电视可接网络线,进行网络连接可外接外部 USB 设备 IEEE 1394 接口,可连接外部硬盘、数码相机等设备可以使用一个 Type II PCMCIA 卡可以用专用锁将计算机固定，用以防盗 1.4.6 右侧面（见图 1.4.6）图 1.4.6 名称 1. 内置的立体声扬声器完整的左右声道迷你型立体声扬声器,方便于清晰的多媒体音频输出说明
