AS8 系列 (AS8, AS8-V, AS8-G) Intel Pentium 4 系統主機板 Socket 775 使用手冊 Rev. 1.02

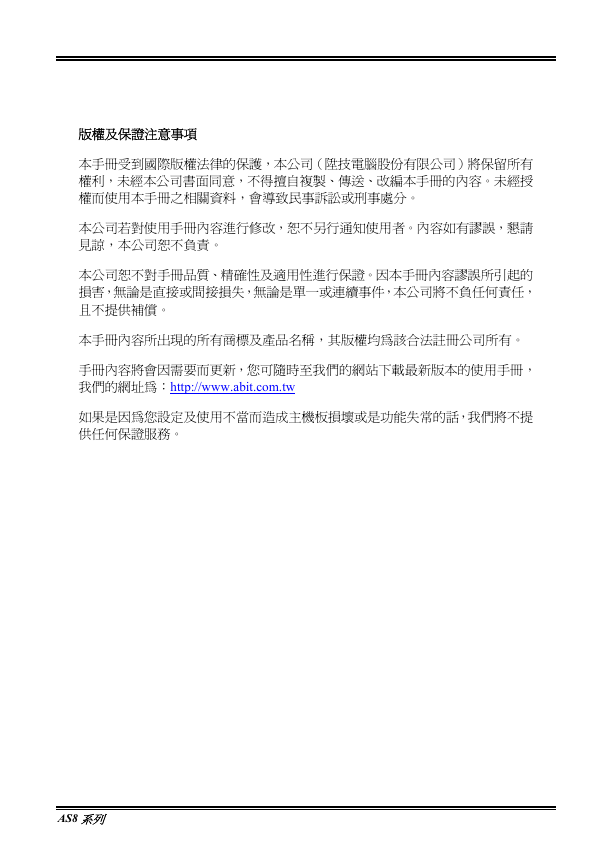

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 AS8 系列

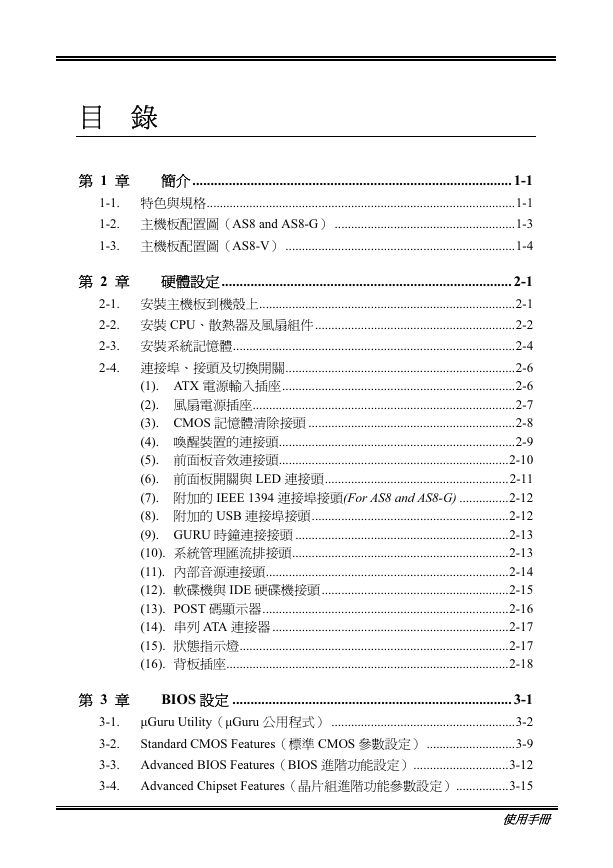

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 1-3. 特色與規格..............................................................................................1-1 主機板配置圖（AS8 and AS8-G） .......................................................1-3 主機板配置圖（AS8-V） ......................................................................1-4 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. (5). (6). (7). 安裝主機板到機殼上..............................................................................2-1 安裝 CPU、散熱器及風扇組件 .............................................................2-2 安裝系統記憶體......................................................................................2-4 連接埠、接頭及切換開關......................................................................2-6 (1). ATX 電源輸入插座.......................................................................2-6 風扇電源插座................................................................................2-7 (2). (3). CMOS 記憶體清除接頭 ...............................................................2-8 喚醒裝置的連接頭........................................................................2-9 (4). 前面板音效連接頭......................................................................2-10 前面板開關與 LED 連接頭........................................................2-11 附加的 IEEE 1394 連接埠接頭(For AS8 and AS8-G) ...............2-12 附加的 USB 連接埠接頭............................................................2-12 (8). (9). GURU 時鐘連接接頭 .................................................................2-13 系統管理匯流排接頭..................................................................2-13 (10). 內部音源連接頭..........................................................................2-14 軟碟機與 IDE 硬碟機接頭 .........................................................2-15 (12). (13). POST 碼顯示器...........................................................................2-16 串列 ATA 連接器 ........................................................................2-17 (14). 狀態指示燈..................................................................................2-17 背板插座......................................................................................2-18 (15). (16). (11). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. µGuru Utility（µGuru 公用程式） ........................................................3-2 Standard CMOS Features（標準 CMOS 參數設定） ...........................3-9 3-2. 3-3. Advanced BIOS Features（BIOS 進階功能設定）.............................3-12 3-4. Advanced Chipset Features（晶片組進階功能參數設定）................3-15 使用手冊

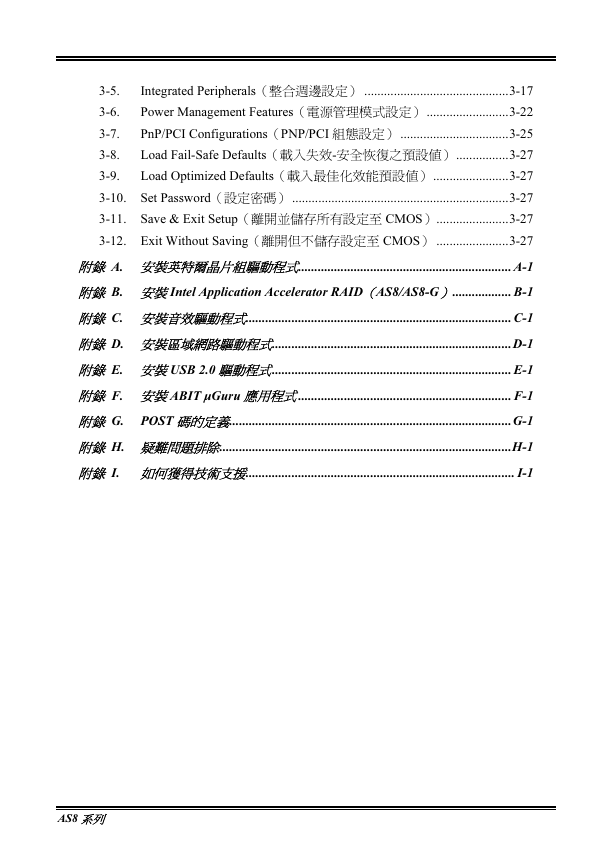

3-7. 3-8. 3-6. 3-5. Integrated Peripherals（整合週邊設定） ............................................3-17 Power Management Features（電源管理模式設定） .........................3-22 PnP/PCI Configurations（PNP/PCI 組態設定） .................................3-25 Load Fail-Safe Defaults（載入失效-安全恢復之預設值） ................3-27 Load Optimized Defaults（載入最佳化效能預設值） .......................3-27 3-9. 3-10. Set Password（設定密碼） ..................................................................3-27 3-11. Save & Exit Setup（離開並儲存所有設定至 CMOS）......................3-27 3-12. Exit Without Saving（離開但不儲存設定至 CMOS） ......................3-27 附錄 A. 安裝英特爾晶片組驅動程式................................................................. A-1 附錄 B. 安裝 Intel Application Accelerator RAID（AS8/AS8-G）.................. B-1 附錄 C. 安裝音效驅動程式................................................................................. C-1 附錄 D. 安裝區域網路驅動程式.........................................................................D-1 附錄 E. 安裝 USB 2.0 驅動程式......................................................................... E-1 附錄 F. 安裝 ABIT µGuru 應用程式 ................................................................. F-1 附錄 G. POST 碼的定義......................................................................................G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 AS8 系列

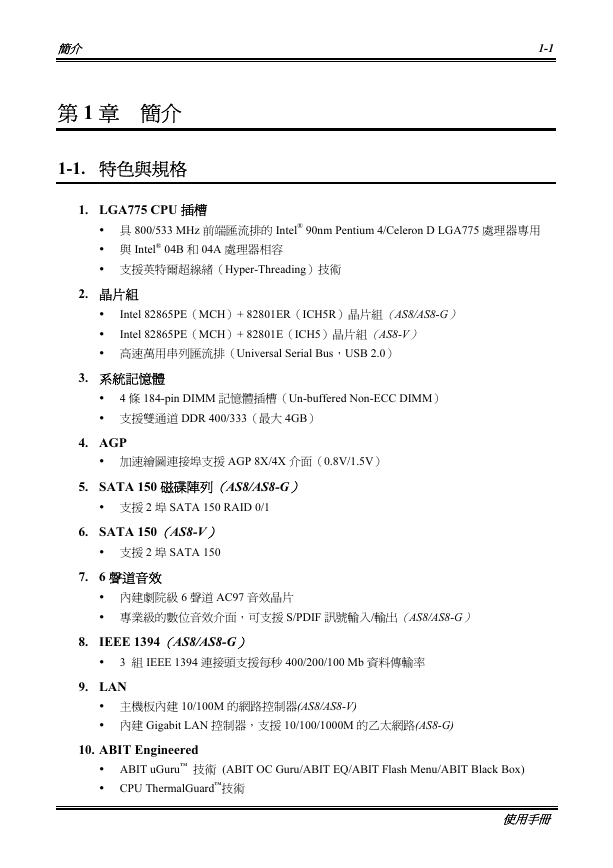

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. LGA775 CPU 插槽具 800/533 MHz 前端匯流排的 Intel® 90nm Pentium 4/Celeron D LGA775 處理器專用與 Intel® 04B 和 04A 處理器相容支援英特爾超線緒（Hyper-Threading）技術 2. 晶片組 Intel 82865PE（MCH）+ 82801ER（ICH5R）晶片組（AS8/AS8-G） Intel 82865PE（MCH）+ 82801E（ICH5）晶片組（AS8-V）高速萬用串列匯流排（Universal Serial Bus，USB 2.0） 3. 系統記憶體 4 條 184-pin DIMM 記憶體插槽（Un-buffered Non-ECC DIMM）支援雙通道 DDR 400/333（最大 4GB） 4. AGP 加速繪圖連接埠支援 AGP 8X/4X 介面（0.8V/1.5V） 5. SATA 150 磁碟陣列（AS8/AS8-G）支援 2 埠 SATA 150 RAID 0/1 6. SATA 150（AS8-V）支援 2 埠 SATA 150 7. 6 聲道音效內建劇院級 6 聲道 AC97 音效晶片專業級的數位音效介面，可支援 S/PDIF 訊號輸入/輸出（AS8/AS8-G） 8. IEEE 1394（AS8/AS8-G） 3 組 IEEE 1394 連接頭支援每秒 400/200/100 Mb 資料傳輸率 9. LAN 主機板內建 10/100M 的網路控制器(AS8/AS8-V) 內建 Gigabit LAN 控制器，支援 10/100/1000M 的乙太網路(AS8-G) 10. ABIT Engineered ABIT uGuru™ 技術 (ABIT OC Guru/ABIT EQ/ABIT Flash Menu/ABIT Black Box) CPU ThermalGuard™技術使用手冊

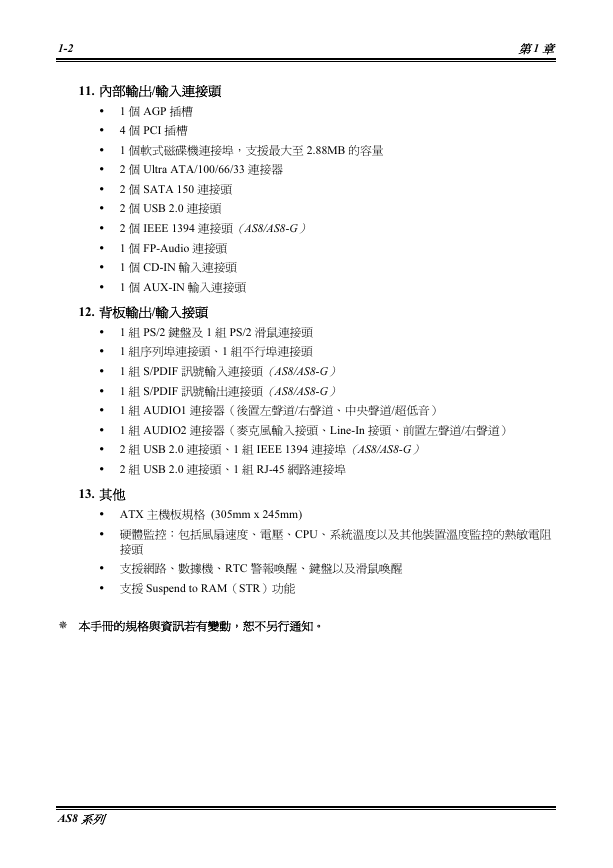

1-2 第 1 章 11. 內部輸出/輸入連接頭 1 個 AGP 插槽 4 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra ATA/100/66/33 連接器 2 個 SATA 150 連接頭 2 個 USB 2.0 連接頭 2 個 IEEE 1394 連接頭（AS8/AS8-G） 1 個 FP-Audio 連接頭 1 個 CD-IN 輸入連接頭 1 個 AUX-IN 輸入連接頭 12. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 S/PDIF 訊號輸入連接頭（AS8/AS8-G） 1 組 S/PDIF 訊號輸出連接頭（AS8/AS8-G） 1 組 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） 1 組 AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 2.0 連接頭、1 組 IEEE 1394 連接埠（AS8/AS8-G） 2 組 USB 2.0 連接頭、1 組 RJ-45 網路連接埠 13. 其他 ATX 主機板規格 (305mm x 245mm) 硬體監控：包括風扇速度、電壓、CPU、系統溫度以及其他裝置溫度監控的熱敏電阻接頭支援網路、數據機、RTC 警報喚醒、鍵盤以及滑鼠喚醒支援 Suspend to RAM（STR）功能本手冊的規格與資訊若有變動，恕不另行通知。 AS8 系列

簡介 1-3 1-2. 主機板配置圖（AS8 and AS8-G）使用手冊

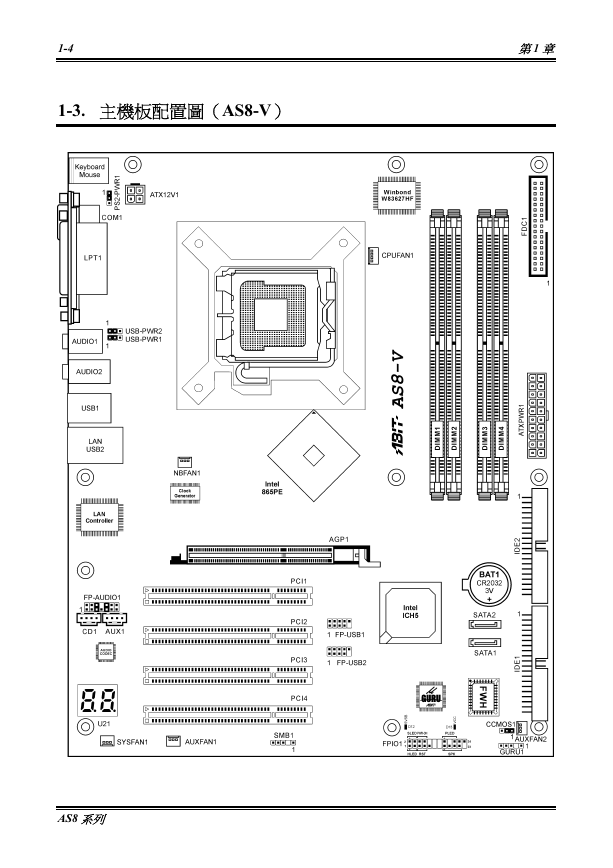

1-4 第 1 章 1-3. 主機板配置圖（AS8-V） AS8 系列
