OneNET平台NB-IOT接入开发文档.docx

发布时间：2022-06-01 发布人：admin 分类：说明书 资料大小：1.73M 资料格式：docx 举报 版权申诉
第1页 / 共66页
第2页 / 共66页
第3页 / 共66页
第4页 / 共66页
第5页 / 共66页
第6页 / 共66页
第7页 / 共66页
第8页 / 共66页
资料共66页，剩余部分请下载后查看
    第一章文档说明
    第二章OneNET平台NB设备开发流程总体综述
    2.1NB设备接入OneNET平台流程图
    2.2应用开发流程图
    第三章NB设备接入OneNET平台
    3.1终端设备接入OneNET平台前的准备工作
    3.1.1SDK移植到MCU
    3.1.2SDK移植到NB通信模组
    3.1.3SDK移植到NB芯片
    3.2终端设备接入OneNET平台步骤
    3.2.1OneNET平台创建产品及设备
    3.2.1.1 注册用户账号
    3.2.1.2创建产品和设备
    3.2.2终端设备软硬件初始化
    3.2.3终端创建设备及资源
    3.2.4登录OneNET平台
    3.2.5平台订阅&发现设备资源
    第四章第三方应用开发
    4.1第三方应用接入OneNET平台
    4.1.1第三方应用平台接入验证程序
    4.1.2 OneNET平台配置第三方应用平台
    4.2 OneNET平台数据推送
    4.1.1明文消息
    4.1.2密文消息
    4.1.3消息相关字段说明
    4.1.4加密算法详述
    4.2API接口
    4.2.1创建设备
    4.2.2查看单个设备信息
    4.2.3删除设备
    4.2.4读设备资源
    4.2.5写设备资源
    4.2.6下发命令
    4.2.7获取资源列表
    4.2.8订阅
    4.2.9离线命令
    4.2.9.1读数据/Read
    4.2.9.2写数据/Write
    4.2.9.3执行/Execute
    4.2.9.4查看指定设备离线命令列表
    4.2.9.5查看指定离线命令详情
    4.2.9.6取消离线命令
    4.2.10 触发器
    4.2.10.1新增
    4.2.10.2更新
    4.2.10.3查看
    4.2.10.4删除触发器
    4.2.11批量查询设备状态
    4.2.12批量查询设备最新数据
    4.2.13查看数据点
    4.2.14 查看数据点--示例一：
    4.2.15 查看数据点--示例二：
    4.2.16 查看数据点--示例三：
    第五章接入实例
    5.1 MCU侧工作流程说明
    5.1.1创建设备（dev）
    5.1.2向设备添加资源
    5.1.3登录请求
    5.2 OneNET平台侧数据收发流程说明
    5.2.1数据接收
    5.2.2指令下发
    5.2.2.1 Read操作流程
    5.2.2.2 Write操作流程
    5.2.2.3 Execute操作流程
    第六章资源下载
    6.1 数据推送SDK下载
    6.2 NB-IoT API下载
    6.3 NB-IoT 开发板资料下载
    第七章NB-IoT接入协议说明
    7.1 基于NB-IoT的LWM2M协议
    7.1.1 LWM2M协议逻辑实体与逻辑接口
    7.1.2 LWM2M协议栈
    7.1.2.1 LWM2M Objects
    7.1.2.2 LWM2M Protocol
    7.2基于NB-IoT的CoAP协议
    7.2.1 CoAP协议栈
    7.2.1.1 CoAP 资源请求/响应模型
    7.2.1.2 CoAP 消息报文定义
    7.2.2 块传输
    7.2.2.1 新增option说明
    7.2.2.2 新增response code说明
    新增加的2个response codes如表7-3所示：
    7.2.3 安全传输
    第八章常见问题

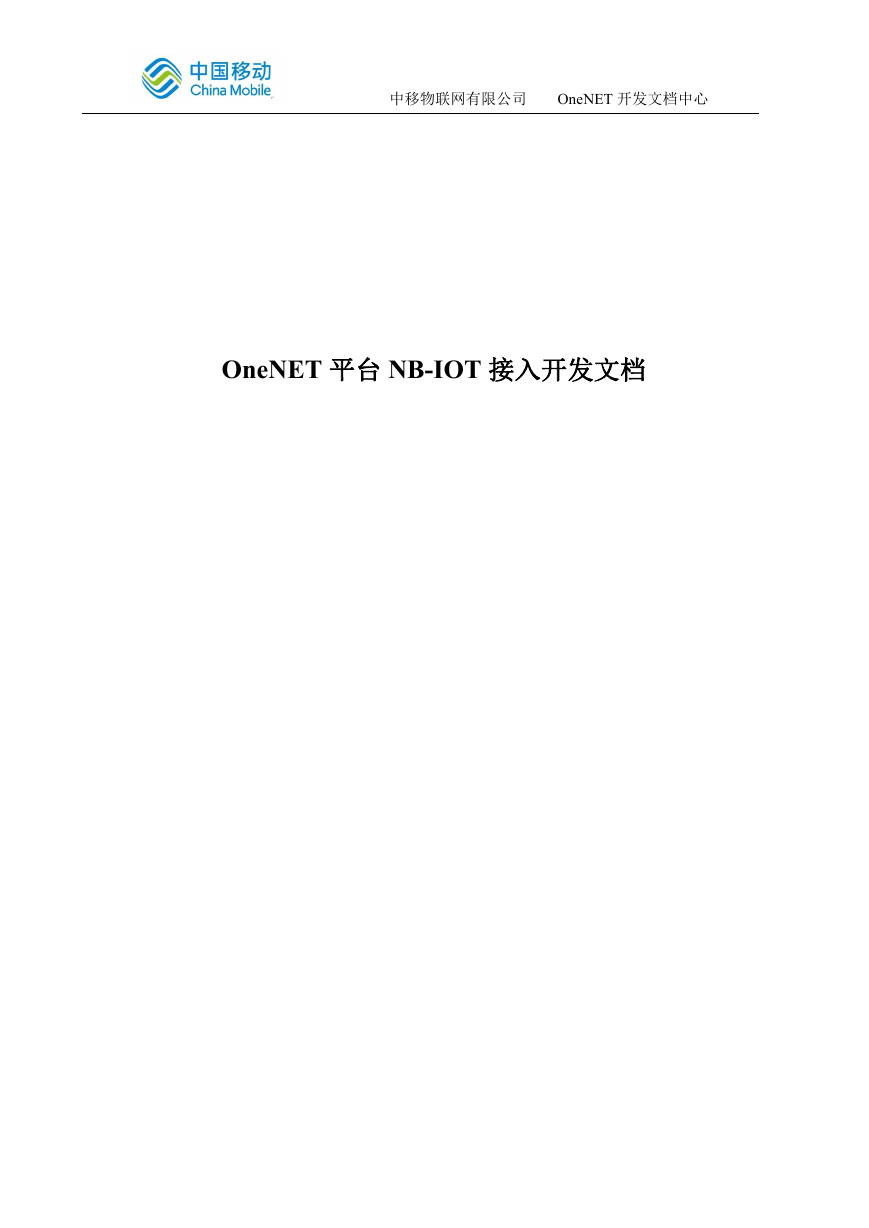

    中移物联网有限公司 OneNET 开发文档中心 OneNET 平台 NB-IOT 接入开发文档

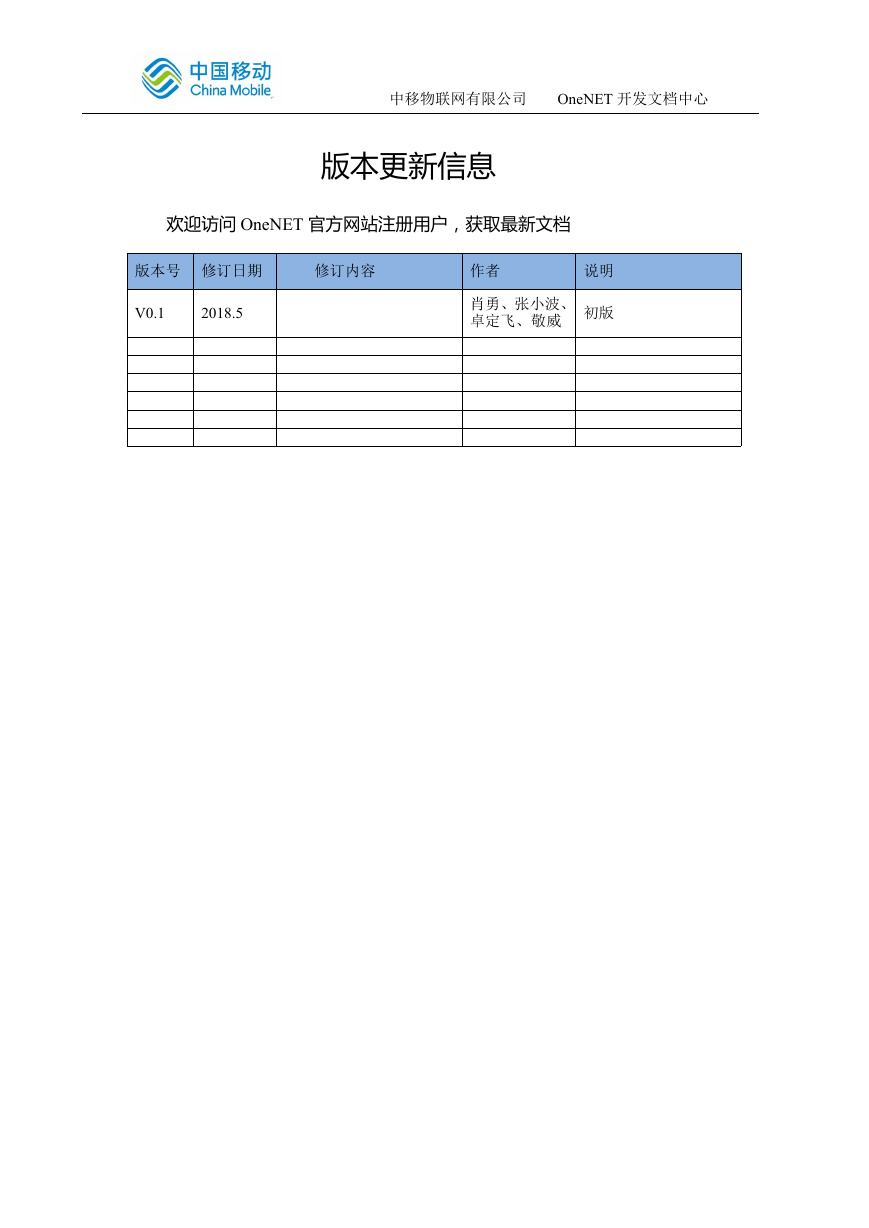

    中移物联网有限公司 OneNET 开发文档中心 版本更新信息 欢迎访问 OneNET 官方网站注册用户，获取最新文档 版本号 修订日期 修订内容 作者 说明 V0.1 2018.5 肖勇、张小波、 卓定飞、敬威 初版

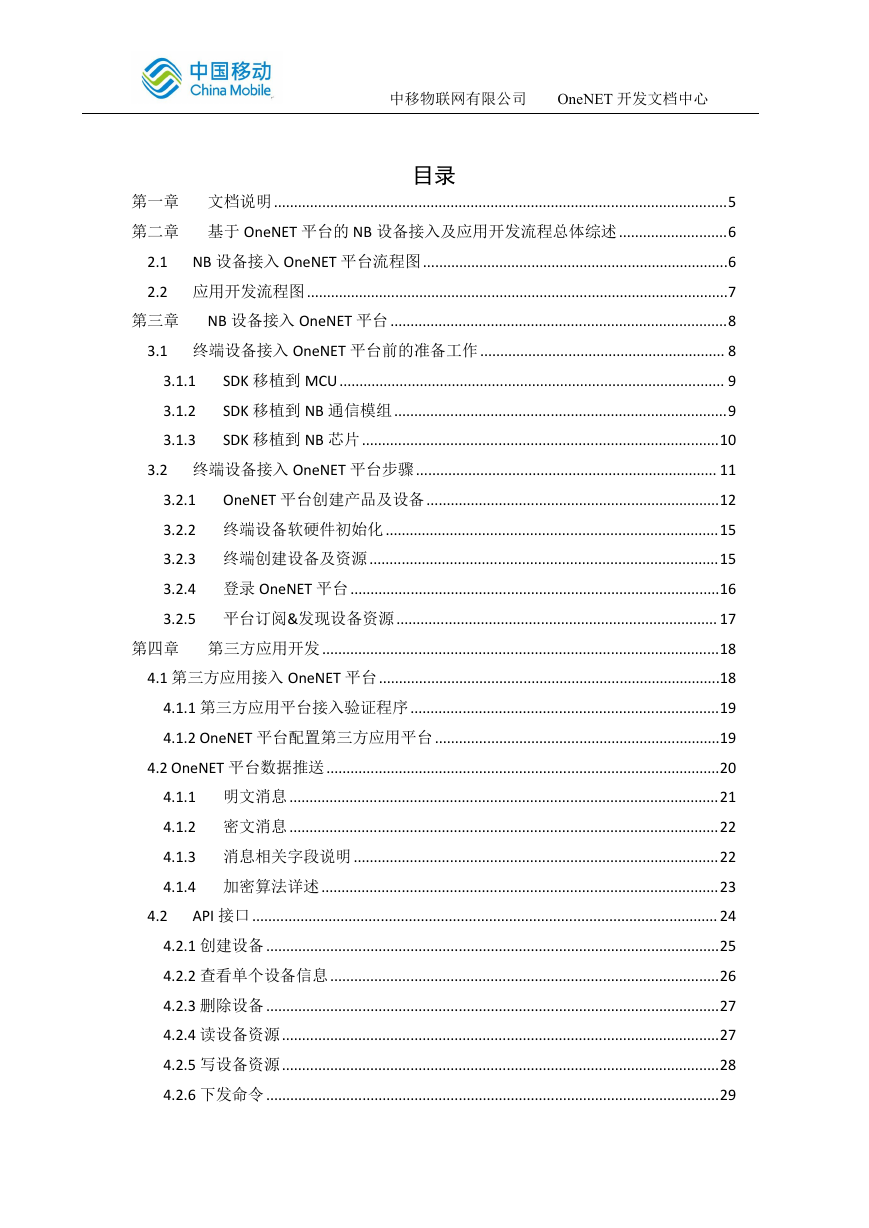

    中移物联网有限公司 OneNET 开发文档中心 目录 3.1.1 3.1.2 3.1.3 第一章 文档说明.................................................................................................................5 第二章 基于 OneNET 平台的 NB 设备接入及应用开发流程总体综述...........................6 2.1 NB 设备接入 OneNET 平台流程图............................................................................6 2.2 应用开发流程图.........................................................................................................7 第三章 NB 设备接入 OneNET 平台....................................................................................8 3.1 终端设备接入 OneNET 平台前的准备工作............................................................. 8 SDK 移植到 MCU................................................................................................ 9 SDK 移植到 NB 通信模组...................................................................................9 SDK 移植到 NB 芯片.........................................................................................10 3.2 终端设备接入 OneNET 平台步骤........................................................................... 11 3.2.1 OneNET 平台创建产品及设备.........................................................................12 3.2.2 终端设备软硬件初始化...................................................................................15 3.2.3 终端创建设备及资源.......................................................................................15 3.2.4 登录 OneNET 平台............................................................................................16 3.2.5 平台订阅&发现设备资源................................................................................ 17 第四章 第三方应用开发...................................................................................................18 4.1 第三方应用接入 OneNET 平台.....................................................................................18 4.1.1 第三方应用平台接入验证程序.............................................................................19 4.1.2 OneNET 平台配置第三方应用平台.......................................................................19 4.2 OneNET 平台数据推送..................................................................................................20 4.1.1 明文消息...........................................................................................................21 4.1.2 密文消息...........................................................................................................22 4.1.3 消息相关字段说明...........................................................................................22 4.1.4 加密算法详述...................................................................................................23 API 接口.................................................................................................................... 24 4.2.1 创建设备.................................................................................................................25 4.2.2 查看单个设备信息.................................................................................................26 4.2.3 删除设备.................................................................................................................27 4.2.4 读设备资源.............................................................................................................27 4.2.5 写设备资源.............................................................................................................28 4.2.6 下发命令.................................................................................................................29 4.2

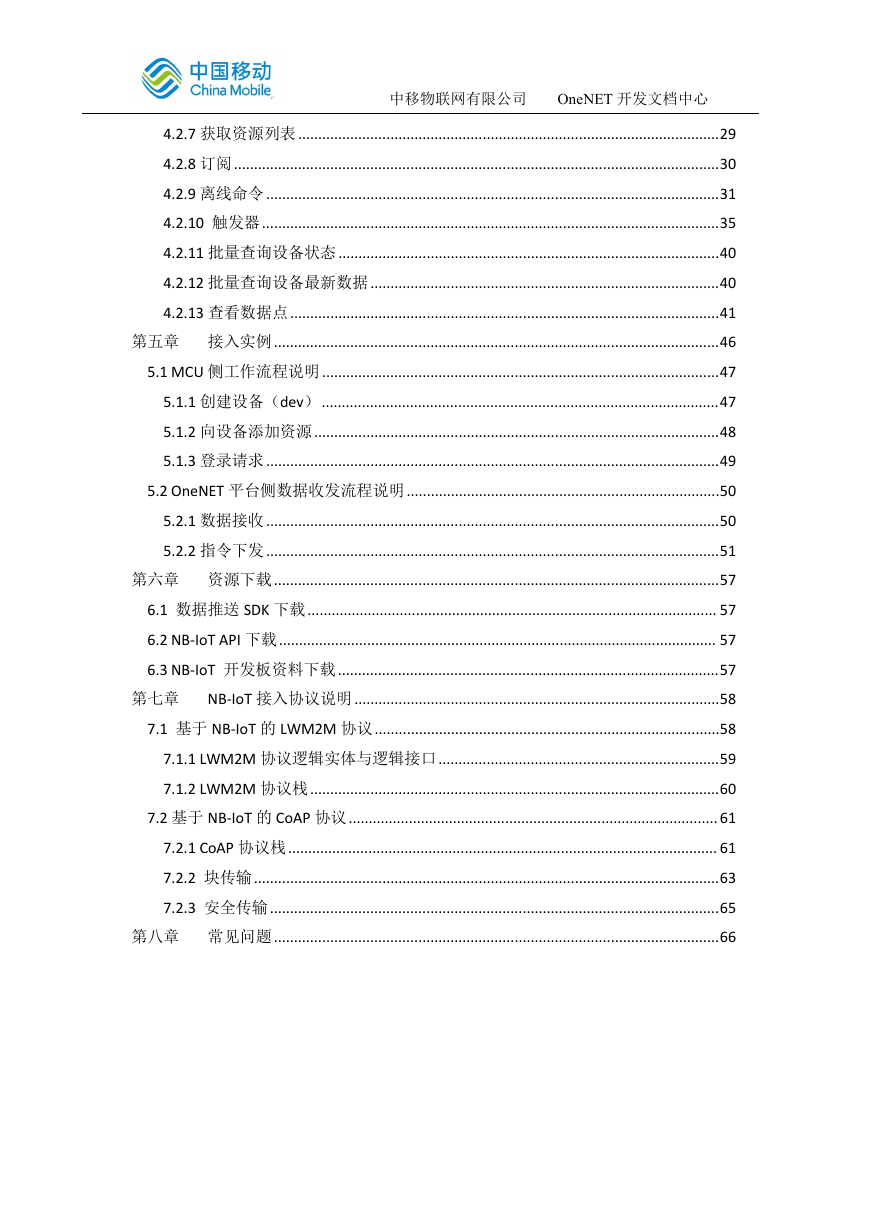

    中移物联网有限公司 OneNET 开发文档中心 4.2.7 获取资源列表.........................................................................................................29 4.2.8 订阅.........................................................................................................................30 4.2.9 离线命令.................................................................................................................31 4.2.10 触发器..................................................................................................................35 4.2.11 批量查询设备状态...............................................................................................40 4.2.12 批量查询设备最新数据.......................................................................................40 4.2.13 查看数据点...........................................................................................................41 第五章 接入实例...............................................................................................................46 5.1 MCU 侧工作流程说明...................................................................................................47 5.1.1 创建设备（dev）...................................................................................................47 5.1.2 向设备添加资源.....................................................................................................48 5.1.3 登录请求.................................................................................................................49 5.2 OneNET 平台侧数据收发流程说明..............................................................................50 5.2.1 数据接收.................................................................................................................50 5.2.2 指令下发.................................................................................................................51 第六章 资源下载...............................................................................................................57 6.1 数据推送 SDK 下载...................................................................................................... 57 6.2 NB-IoT API 下载............................................................................................................. 57 6.3 NB-IoT 开发板资料下载...............................................................................................57 第七章 NB-IoT 接入协议说明...........................................................................................58 7.1 基于 NB-IoT 的 LWM2M 协议......................................................................................58 7.1.1 LWM2M 协议逻辑实体与逻辑接口......................................................................59 7.1.2 LWM2M 协议栈......................................................................................................60 7.2 基于 NB-IoT 的 CoAP 协议............................................................................................ 61 7.2.1 CoAP 协议栈........................................................................................................... 61 7.2.2 块传输....................................................................................................................63 7.2.3 安全传输................................................................................................................65 第八章 常见问题...............................................................................................................66

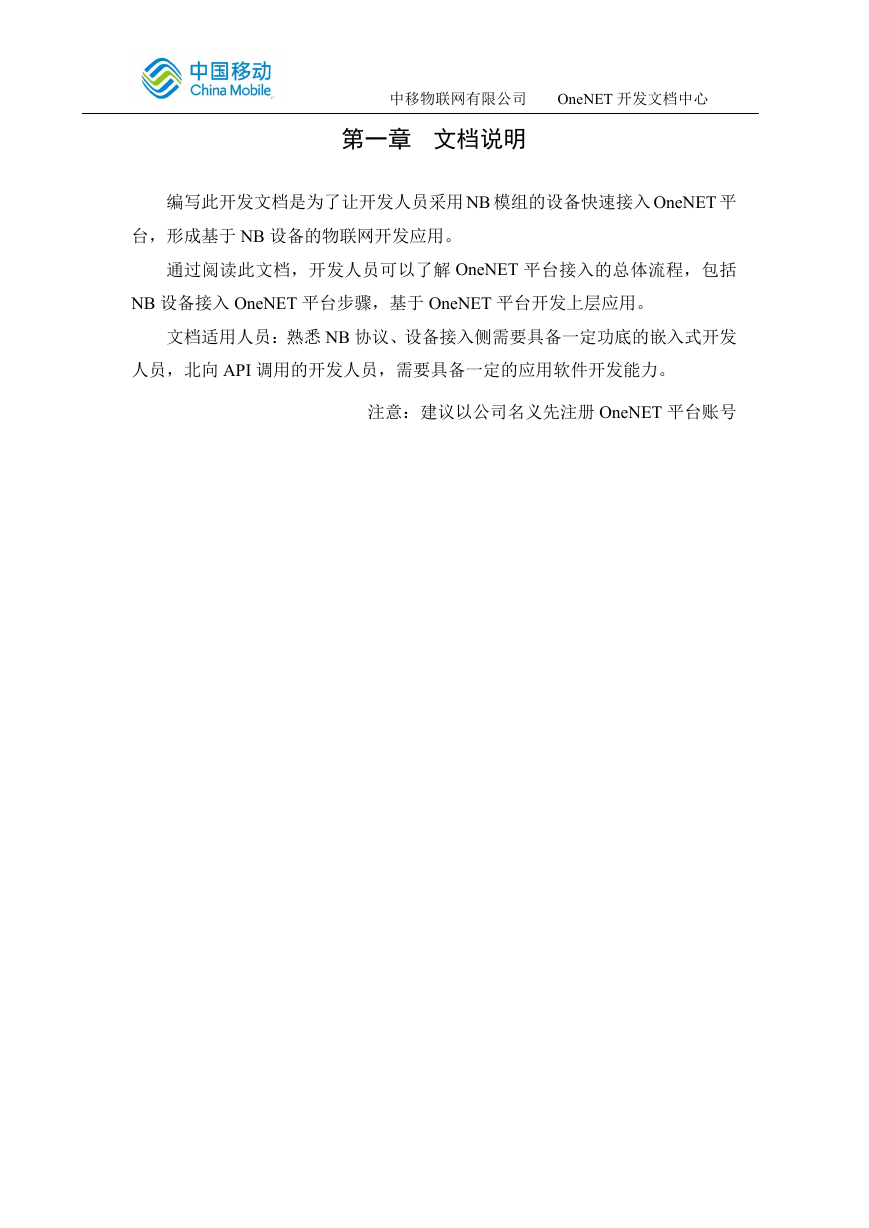

    中移物联网有限公司 OneNET 开发文档中心 第一章 文档说明 编写此开发文档是为了让开发人员采用 NB 模组的设备快速接入 OneNET 平 台，形成基于 NB 设备的物联网开发应用。 通过阅读此文档，开发人员可以了解 OneNET 平台接入的总体流程，包括 NB 设备接入 OneNET 平台步骤，基于 OneNET 平台开发上层应用。 文档适用人员：熟悉 NB 协议、设备接入侧需要具备一定功底的嵌入式开发 人员，北向 API 调用的开发人员，需要具备一定的应用软件开发能力。 注意：建议以公司名义先注册 OneNET 平台账号

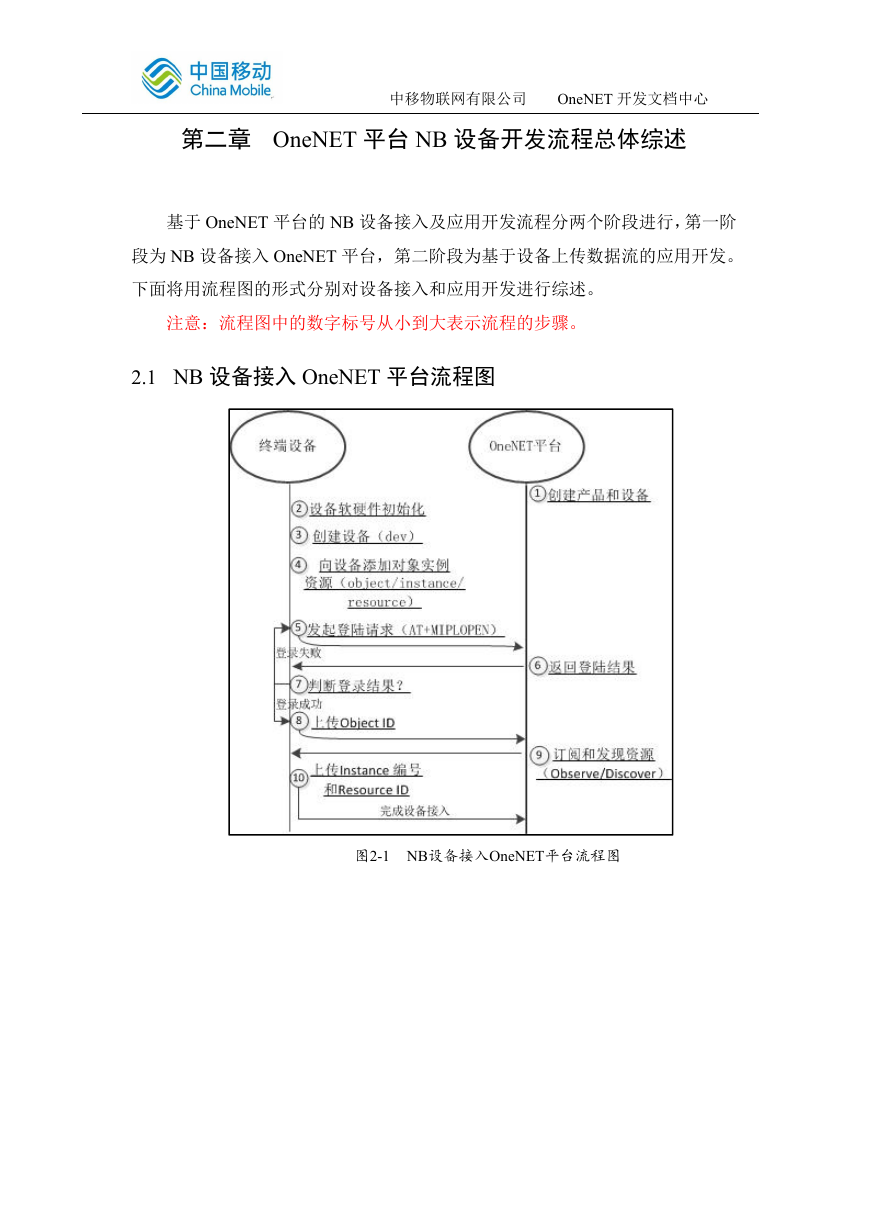

    中移物联网有限公司 OneNET 开发文档中心 第二章 OneNET 平台 NB 设备开发流程总体综述 基于 OneNET 平台的 NB 设备接入及应用开发流程分两个阶段进行，第一阶 段为 NB 设备接入 OneNET 平台，第二阶段为基于设备上传数据流的应用开发。 下面将用流程图的形式分别对设备接入和应用开发进行综述。 注意：流程图中的数字标号从小到大表示流程的步骤。 2.1 NB 设备接入 OneNET 平台流程图 图2-1 NB设备接入OneNET平台流程图
    2.2 应用开发流程图 中移物联网有限公司 OneNET 开发文档中心 图2-2 应用开发流程图

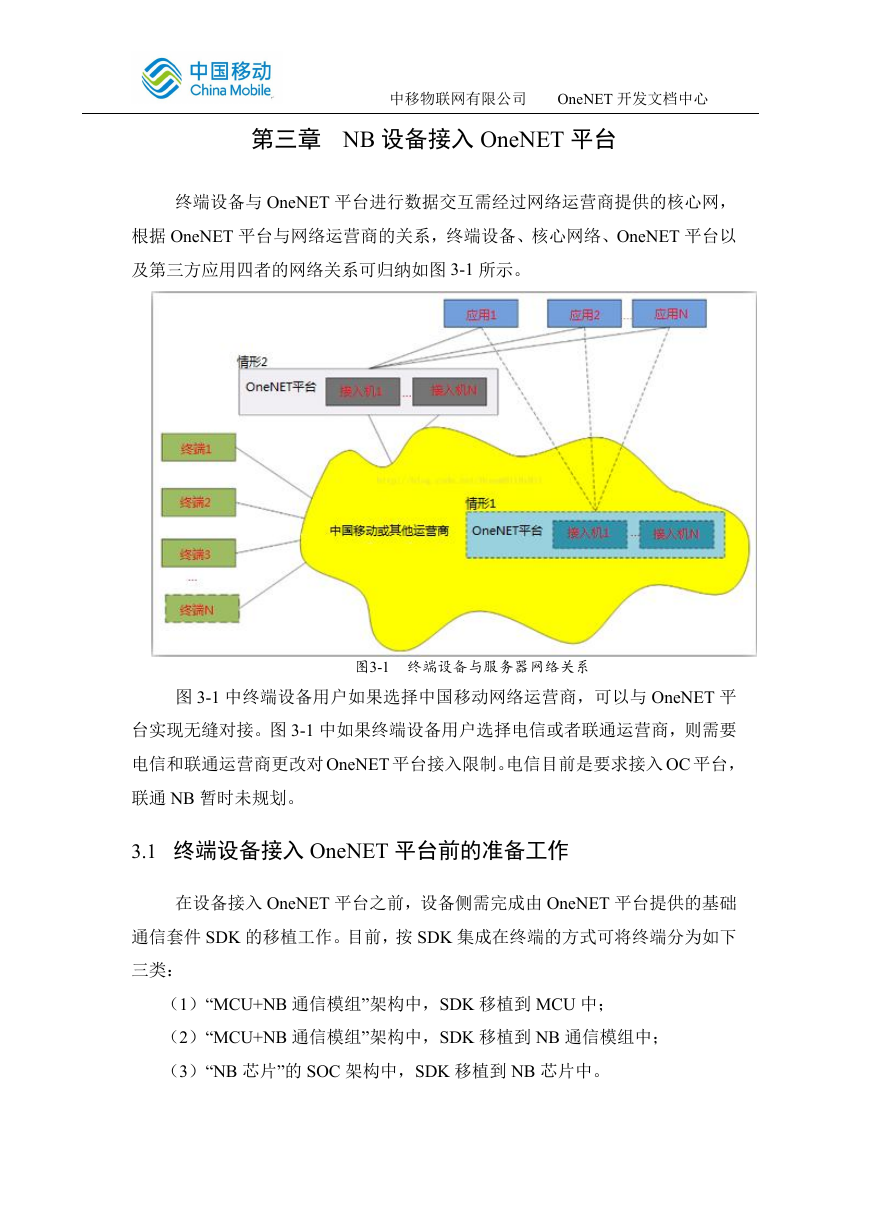

    中移物联网有限公司 OneNET 开发文档中心 第三章 NB 设备接入 OneNET 平台 终端设备与 OneNET 平台进行数据交互需经过网络运营商提供的核心网， 根据 OneNET 平台与网络运营商的关系，终端设备、核心网络、OneNET 平台以 及第三方应用四者的网络关系可归纳如图 3-1 所示。 图3-1 终端设备与服务器网络关系 图 3-1 中终端设备用户如果选择中国移动网络运营商，可以与 OneNET 平 台实现无缝对接。图 3-1 中如果终端设备用户选择电信或者联通运营商，则需要 电信和联通运营商更改对 OneNET 平台接入限制。电信目前是要求接入 OC 平台， 联通 NB 暂时未规划。 3.1 终端设备接入 OneNET 平台前的准备工作 在设备接入 OneNET 平台之前，设备侧需完成由 OneNET 平台提供的基础 通信套件 SDK 的移植工作。目前，按 SDK 集成在终端的方式可将终端分为如下 三类： （1）“MCU+NB 通信模组”架构中，SDK 移植到 MCU 中； （2）“MCU+NB 通信模组”架构中，SDK 移植到 NB 通信模组中； （3）“NB 芯片”的 SOC 架构中，SDK 移植到 NB 芯片中。
