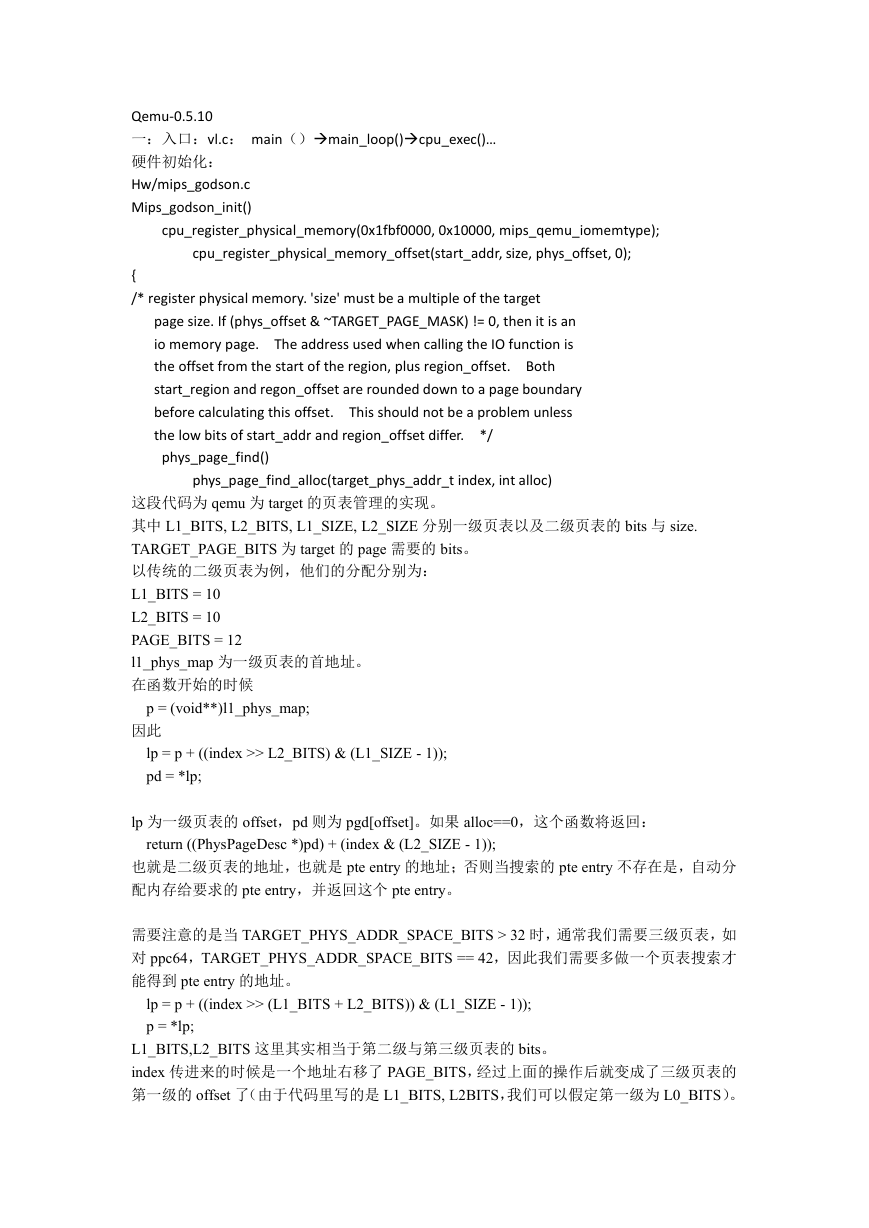

Qemu-0.5.10 一：入口：vl.c： main（）main_loop()cpu_exec()… 硬件初始化： Hw/mips_godson.c Mips_godson_init() cpu_register_physical_memory(0x1fbf0000, 0x10000, mips_qemu_iomemtype); cpu_register_physical_memory_offset(start_addr, size, phys_offset, 0); { /* register physical memory. 'size' must be a multiple of the target page size. If (phys_offset & ~TARGET_PAGE_MASK) != 0, then it is an io memory page. The address used when calling the IO function is the offset from the start of the region, plus region_offset. Both start_region and regon_offset are rounded down to a page boundary before calculating this offset. This should not be a problem unless the low bits of start_addr and region_offset differ. phys_page_find() */ phys_page_find_alloc(target_phys_addr_t index, int alloc) 这段代码为 qemu 为 target 的页表管理的实现。 其中 L1_BITS, L2_BITS, L1_SIZE, L2_SIZE 分别一级页表以及二级页表的 bits 与 size. TARGET_PAGE_BITS 为 target 的 page 需要的 bits。 以传统的二级页表为例，他们的分配分别为： L1_BITS = 10 L2_BITS = 10 PAGE_BITS = 12 l1_phys_map 为一级页表的首地址。 在函数开始的时候 p = (void**)l1_phys_map; 因此 lp = p + ((index >> L2_BITS) & (L1_SIZE - 1)); pd = *lp; lp 为一级页表的 offset，pd 则为 pgd[offset]。如果 alloc==0，这个函数将返回： return ((PhysPageDesc *)pd) + (index & (L2_SIZE - 1)); 也就是二级页表的地址，也就是 pte entry 的地址；否则当搜索的 pte entry 不存在是，自动分 配内存给要求的 pte entry，并返回这个 pte entry。 需要注意的是当 TARGET_PHYS_ADDR_SPACE_BITS > 32 时，通常我们需要三级页表，如 对 ppc64，TARGET_PHYS_ADDR_SPACE_BITS == 42，因此我们需要多做一个页表搜索才 能得到 pte entry 的地址。 lp = p + ((index >> (L1_BITS + L2_BITS)) & (L1_SIZE - 1)); p = *lp; L1_BITS,L2_BITS 这里其实相当于第二级与第三级页表的 bits。 index 传进来的时候是一个地址右移了 PAGE_BITS，经过上面的操作后就变成了三级页表的 第一级的 offset 了（由于代码里写的是 L1_BITS, L2BITS，我们可以假定第一级为 L0_BITS）。 

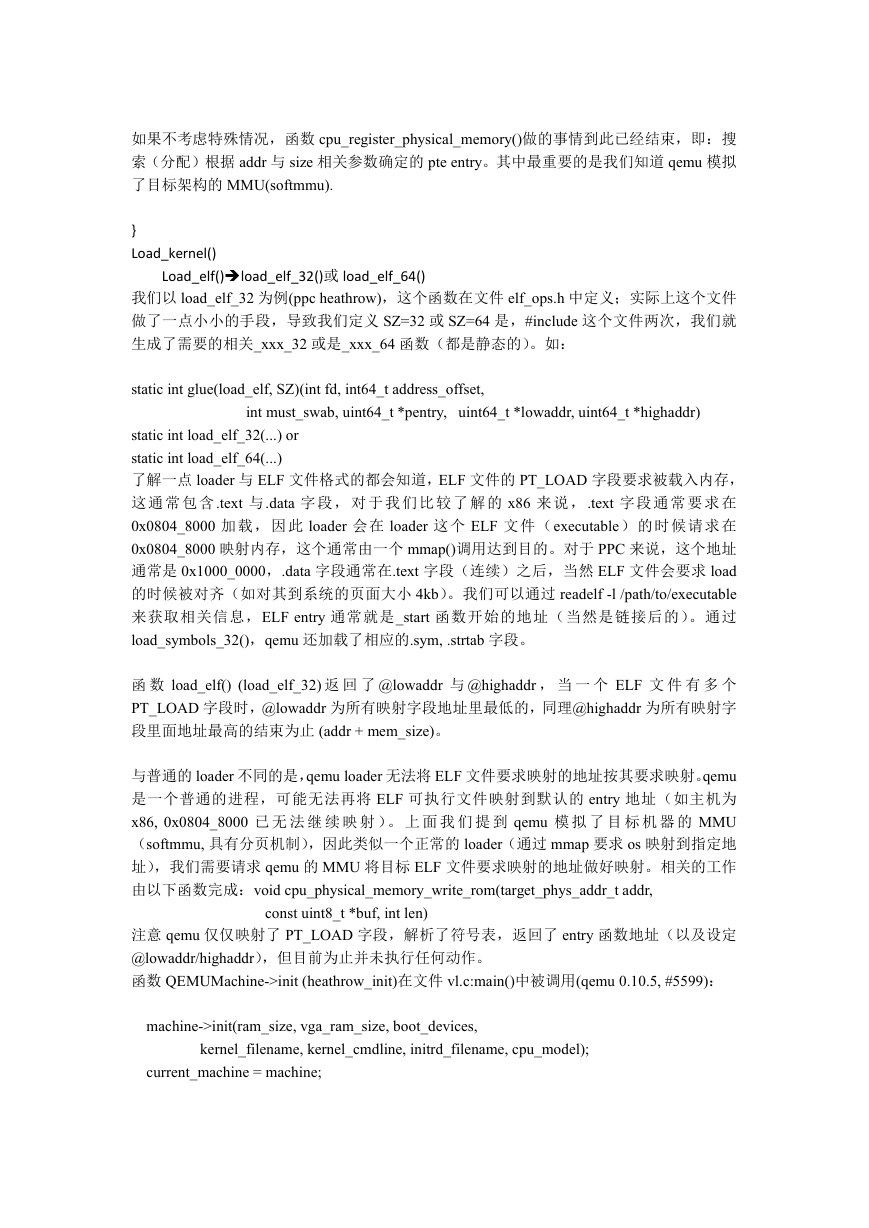

如果不考虑特殊情况，函数 cpu_register_physical_memory()做的事情到此已经结束，即：搜 索（分配）根据 addr 与 size 相关参数确定的 pte entry。其中最重要的是我们知道 qemu 模拟 了目标架构的 MMU(softmmu). } Load_kernel() Load_elf()load_elf_32()或 load_elf_64() 我们以 load_elf_32 为例(ppc heathrow)，这个函数在文件 elf_ops.h 中定义；实际上这个文件 做了一点小小的手段，导致我们定义 SZ=32 或 SZ=64 是，#include 这个文件两次，我们就 生成了需要的相关_xxx_32 或是_xxx_64 函数（都是静态的）。如： static int glue(load_elf, SZ)(int fd, int64_t address_offset, int must_swab, uint64_t *pentry, uint64_t *lowaddr, uint64_t *highaddr) static int load_elf_32(...) or static int load_elf_64(...) 了解一点 loader 与 ELF 文件格式的都会知道，ELF 文件的 PT_LOAD 字段要求被载入内存， 这 通 常 包 含.text 与.data 字 段 ， 对 于 我 们 比 较 了 解 的 x86 来 说 ，.text 字 段 通 常 要 求 在 0x0804_8000 加 载 ， 因 此 loader 会 在 loader 这 个 ELF 文 件 （executable ） 的 时 候 请 求 在 0x0804_8000 映射内存，这个通常由一个 mmap()调用达到目的。对于 PPC 来说，这个地址 通常是 0x1000_0000，.data 字段通常在.text 字段（连续）之后，当然 ELF 文件会要求 load 的时候被对齐（如对其到系统的页面大小 4kb）。我们可以通过 readelf -l /path/to/executable 来获取相关信息，ELF entry 通常就是_start 函数开始的地址（当然是链接后的）。通过 load_symbols_32()，qemu 还加载了相应的.sym, .strtab 字段。 函 数 load_elf() (load_elf_32) 返 回 了 @lowaddr 与 @highaddr ， 当 一 个 ELF 文 件 有 多 个 PT_LOAD 字段时，@lowaddr 为所有映射字段地址里最低的，同理@highaddr 为所有映射字 段里面地址最高的结束为止 (addr + mem_size)。 与普通的 loader 不同的是，qemu loader 无法将 ELF 文件要求映射的地址按其要求映射。qemu 是一个普通的进程，可能无法再将 ELF 可执行文件映射到默认的 entry 地址（如主机为 x86, 0x0804_8000 已 无 法 继 续 映 射 ）。 上 面 我 们 提 到 qemu 模 拟 了 目 标 机 器 的 MMU （softmmu, 具有分页机制），因此类似一个正常的 loader（通过 mmap 要求 os 映射到指定地 址），我们需要请求 qemu 的 MMU 将目标 ELF 文件要求映射的地址做好映射。相关的工作 由以下函数完成：void cpu_physical_memory_write_rom(target_phys_addr_t addr, const uint8_t *buf, int len) 注意 qemu 仅仅映射了 PT_LOAD 字段，解析了符号表，返回了 entry 函数地址（以及设定 @lowaddr/highaddr），但目前为止并未执行任何动作。 函数 QEMUMachine->init (heathrow_init)在文件 vl.c:main()中被调用(qemu 0.10.5, #5599)： machine->init(ram_size, vga_ram_size, boot_devices, kernel_filename, kernel_cmdline, initrd_filename, cpu_model); current_machine = machine; 

我们可能有点奇怪 qemu 加载的 ELF 文件（可能为 linux kernel 或是 firmware）是在哪里执 行的？ppc_oldworld.c:ppc_heathrow_init.c()中有两处调用了 load_elf()，第一次加载 firmware， 第二次加载 linux kernel（如果有-kernel 选项的话）： /* Load OpenBIOS (ELF) */ bios_size = load_elf(buf, 0, NULL, NULL, NULL); ... kernel_size = load_elf(kernel_filename, kernel_base, NULL, &lowaddr, NULL); 两次加载的 entry_point 都没有指定（同加载一个正常的用户空间 ELF 文件不一样）。那 heathrow 是如何启动起来的？回答这个问题之前我们需要了解一点 CPU 初始化的知识。由 于不了解 heathrow(oldmac, 740?)，以 Freescale MPC85xx 为例，CPU（指 MPC85xx）上电的 一刻，ip 指向的位置为 0xFFFF_FFFC（当然是虚拟地址，BookE PPC 并没有所谓的“实”模 式）；CPU 默认的 ROM 地址为 0xFF80_0000，也就是 4G 的最后 8M，我们可以不全部使用 这 8M，如 u-boot 就只使用了最后的 512KB。但如果想让 firmware 工作正常，我们需要在 0xFFFF_FFFC （在 boot rom 中）放一条跳转指令。以 u-boot 为例，这个指令将跳转至 0xFFFF_E000，即最后一页。这里我们需要特别小心：由于 CPU 刚上电，几乎一切都没有 被初始化；并且对于 BookE（如 MPC85xx, PPC 44x）的 PPC，默认地址转换（即 MMU） 处于开启状态，因此 CPU 必须（默认行为）在 TLB 寄存器里在存储最后一页的映射。我们 开始能使用的地址空间（包括指令，数据）就只有这一页(4KB)。在正确的初始化完 CPU 之 前，试图访问这一页之外的数据会触发 Data TLB Error 或 Instruction TLB Error 异常，但这 时候异常向量表并未被正确的设置，结果是很显然的（更多信息会在后续的 u-boot 初始化 分析中给出）。 函 数 cpu_ppc_reset() 最 后 做 了 一 些 类 似 善 后 的 工 作 ， 如 tlb flush ， 注 意 这 里 并 没 有 cache flush/invalidate，这是因为 qemu 并不做 cache 模拟。
