简介

硬件安装

pfSense安装

详细设置

限流限速设置

监视pfSense

备份pfSense设定

Web用户认证服务

安装套装软件

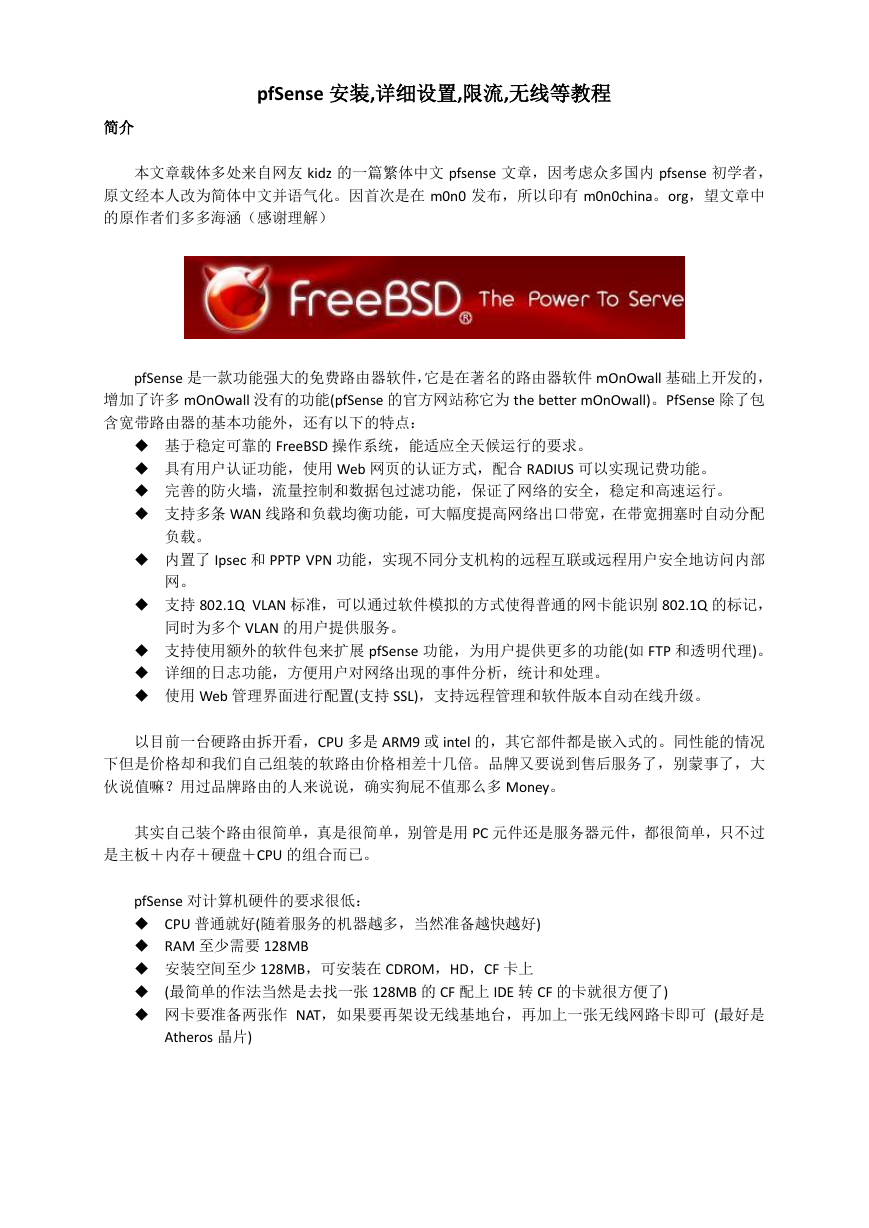

pfSense 安装,详细设置,限流,无线等教程简介本文章载体多处来自网友 kidz 的一篇繁体中文 pfsense 文章，因考虑众多国内 pfsense 初学者，原文经本人改为简体中文并语气化。因首次是在 m0n0 发布，所以印有 m0n0china。org，望文章中的原作者们多多海涵（感谢理解） pfSense 是一款功能强大的免费路由器软件，它是在著名的路由器软件 mOnOwall 基础上开发的，增加了许多 mOnOwall 没有的功能(pfSense 的官方网站称它为 the better mOnOwall)。PfSense 除了包含宽带路由器的基本功能外，还有以下的特点：  基于稳定可靠的 FreeBSD 操作系统，能适应全天候运行的要求。  具有用户认证功能，使用 Web 网页的认证方式，配合 RADIUS 可以实现记费功能。  完善的防火墙，流量控制和数据包过滤功能，保证了网络的安全，稳定和高速运行。  支持多条 WAN 线路和负载均衡功能，可大幅度提高网络出口带宽，在带宽拥塞时自动分配负载。  内置了 Ipsec 和 PPTP VPN 功能，实现不同分支机构的远程互联或远程用户安全地访问内部网。  支持 802.1Q VLAN 标准，可以通过软件模拟的方式使得普通的网卡能识别 802.1Q 的标记，同时为多个 VLAN 的用户提供服务。  支持使用额外的软件包来扩展 pfSense 功能，为用户提供更多的功能(如 FTP 和透明代理)。  详细的日志功能，方便用户对网络出现的事件分析，统计和处理。  使用 Web 管理界面进行配置(支持 SSL)，支持远程管理和软件版本自动在线升级。以目前一台硬路由拆开看，CPU 多是 ARM9 或 intel 的，其它部件都是嵌入式的。同性能的情况下但是价格却和我们自己组装的软路由价格相差十几倍。品牌又要说到售后服务了，别蒙事了，大伙说值嘛？用过品牌路由的人来说说，确实狗屁不值那么多 Money。其实自己装个路由很简单，真是很简单，别管是用 PC 元件还是服务器元件，都很简单，只不过是主板＋内存＋硬盘＋CPU 的组合而已。 pfSense 对计算机硬件的要求很低：  CPU 普通就好(随着服务的机器越多，当然准备越快越好)  RAM 至少需要 128MB  安装空间至少 128MB，可安装在 CDROM，HD，CF 卡上   网卡要准备两张作 NAT，如果要再架设无线基地台，再加上一张无线网路卡即可 (最好是 (最简单的作法当然是去找一张 128MB 的 CF 配上 IDE 转 CF 的卡就很方便了) Atheros 晶片)

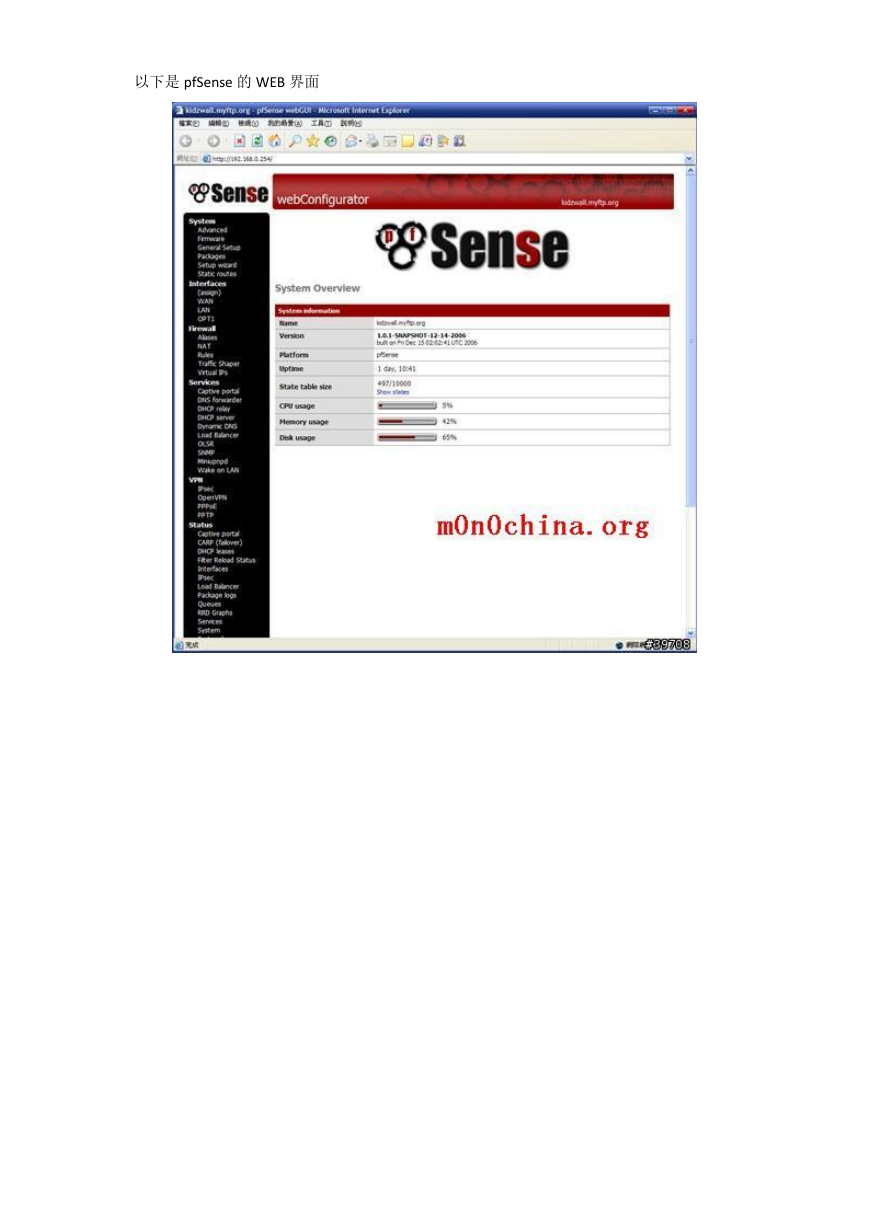

以下是 pfSense 的 WEB 界面

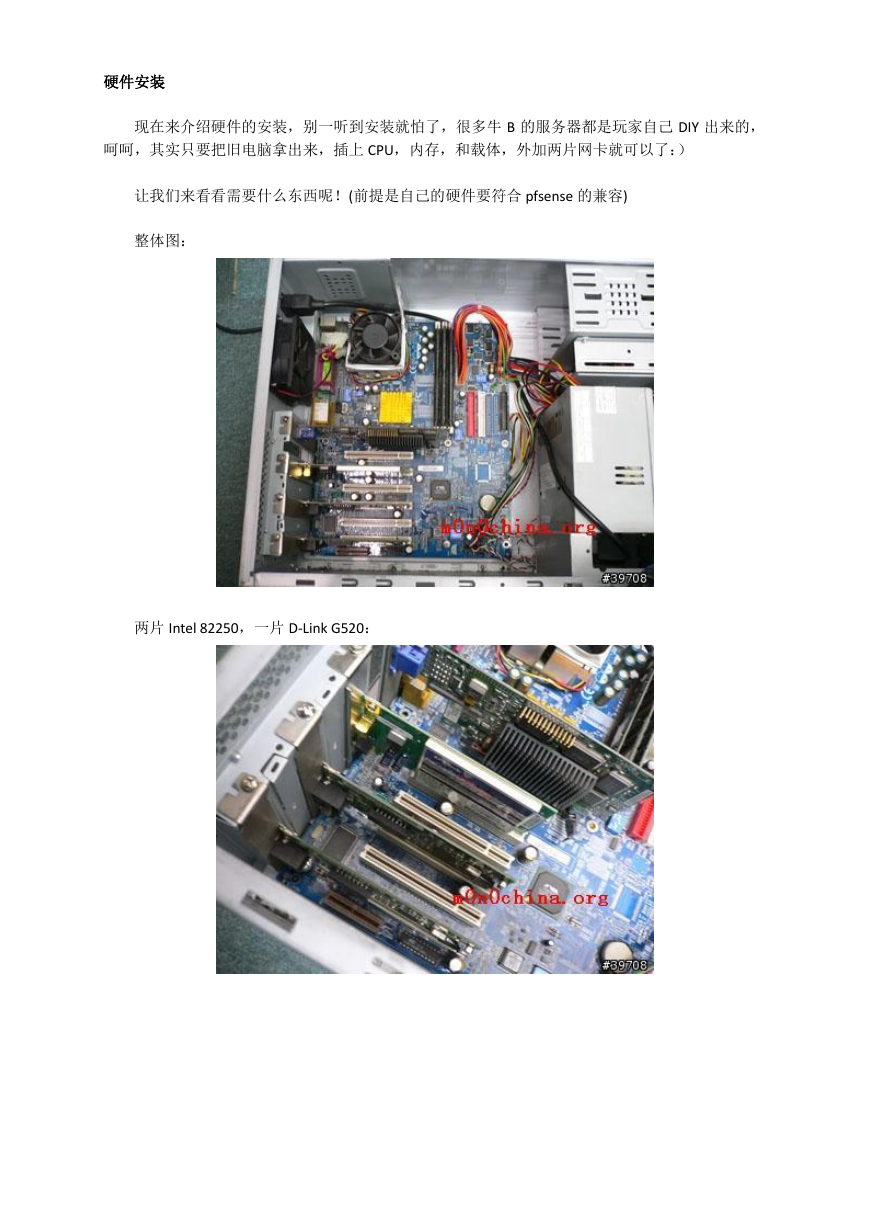

硬件安装现在来介绍硬件的安装，别一听到安装就怕了，很多牛 B 的服务器都是玩家自己 DIY 出来的，呵呵，其实只要把旧电脑拿出来，插上 CPU，内存，和载体，外加两片网卡就可以了：）让我们来看看需要什么东西呢！(前提是自己的硬件要符合 pfsense 的兼容) 整体图：两片 Intel 82250，一片 D-Link G520：

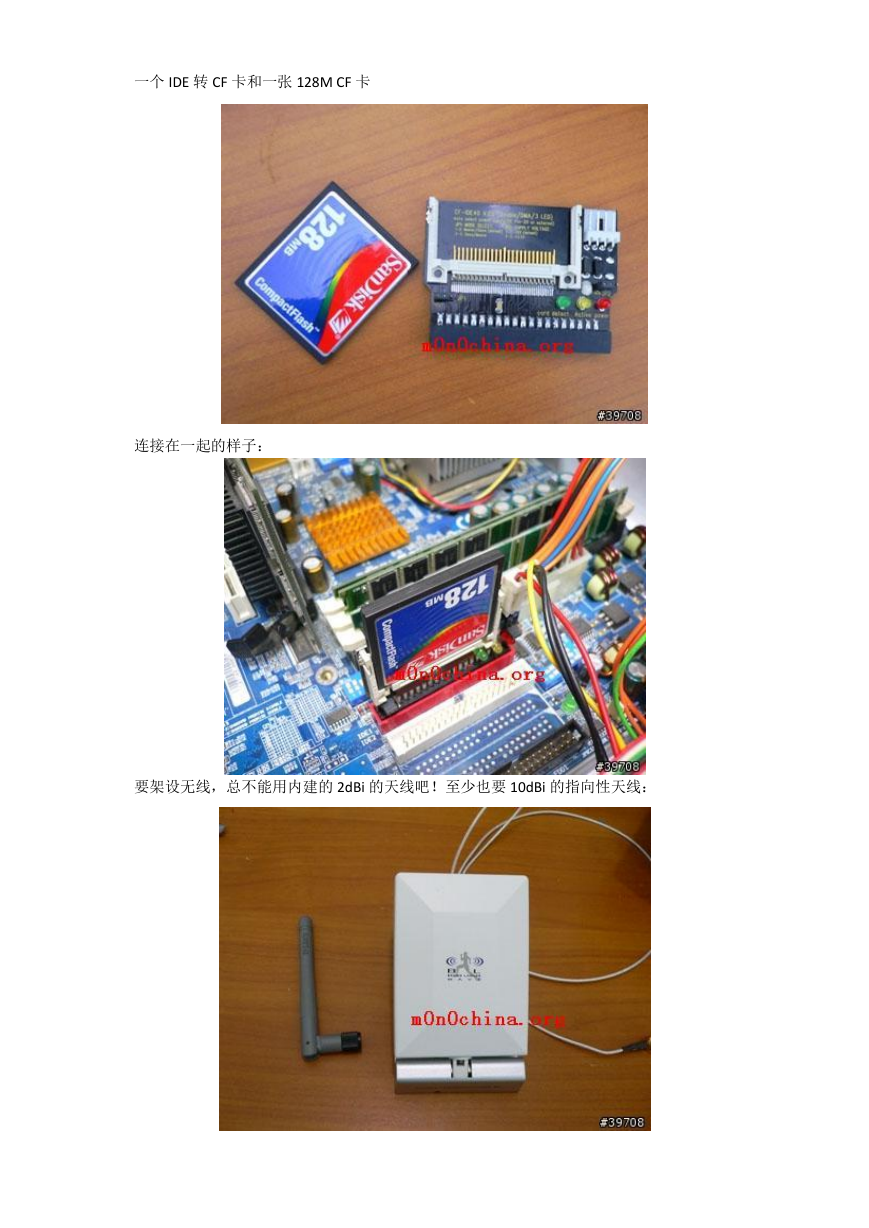

一个 IDE 转 CF 卡和一张 128M CF 卡连接在一起的样子：要架设无线，总不能用内建的 2dBi 的天线吧！至少也要 10dBi 的指向性天线：

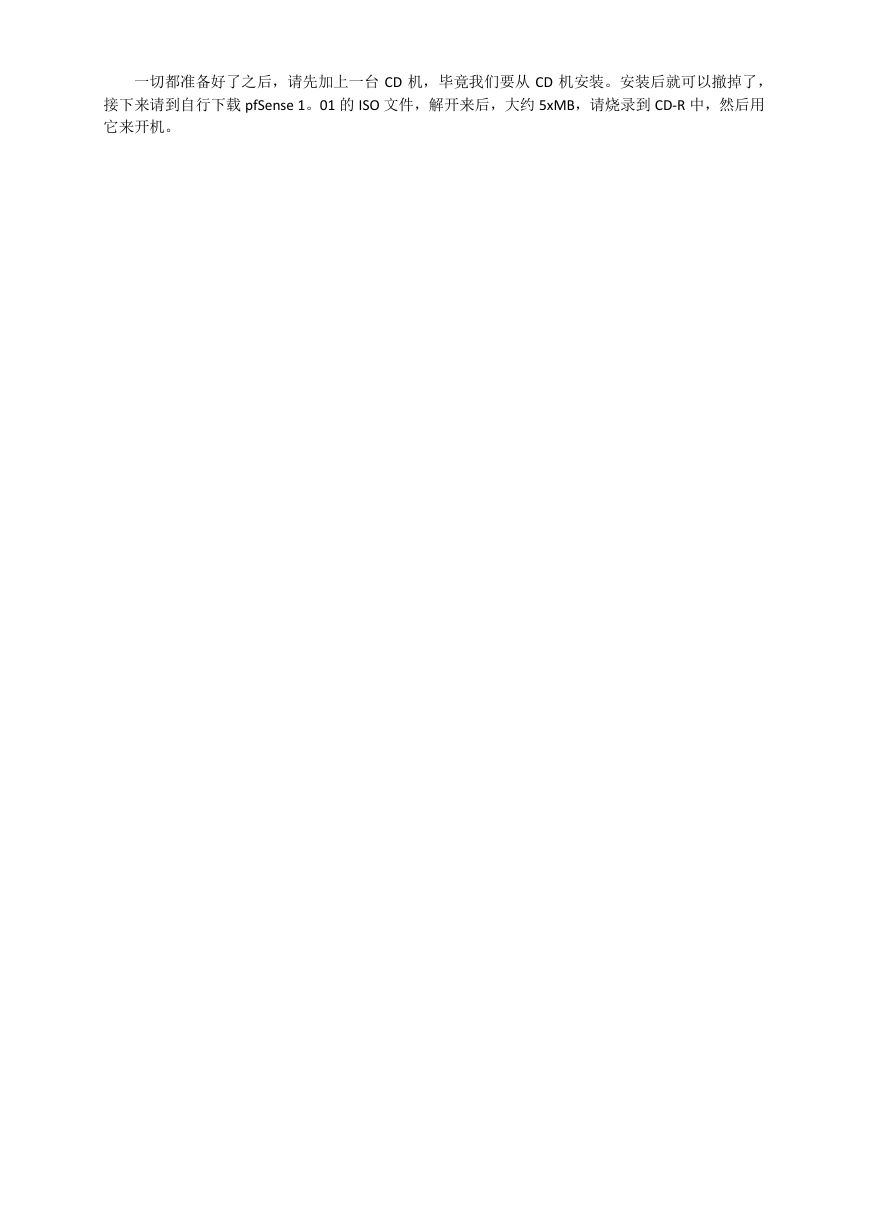

一切都准备好了之后，请先加上一台 CD 机，毕竟我们要从 CD 机安装。安装后就可以撤掉了，接下来请到自行下载 pfSense 1。01 的 ISO 文件，解开来后，大约 5xMB，请烧录到 CD-R 中，然后用它来开机。

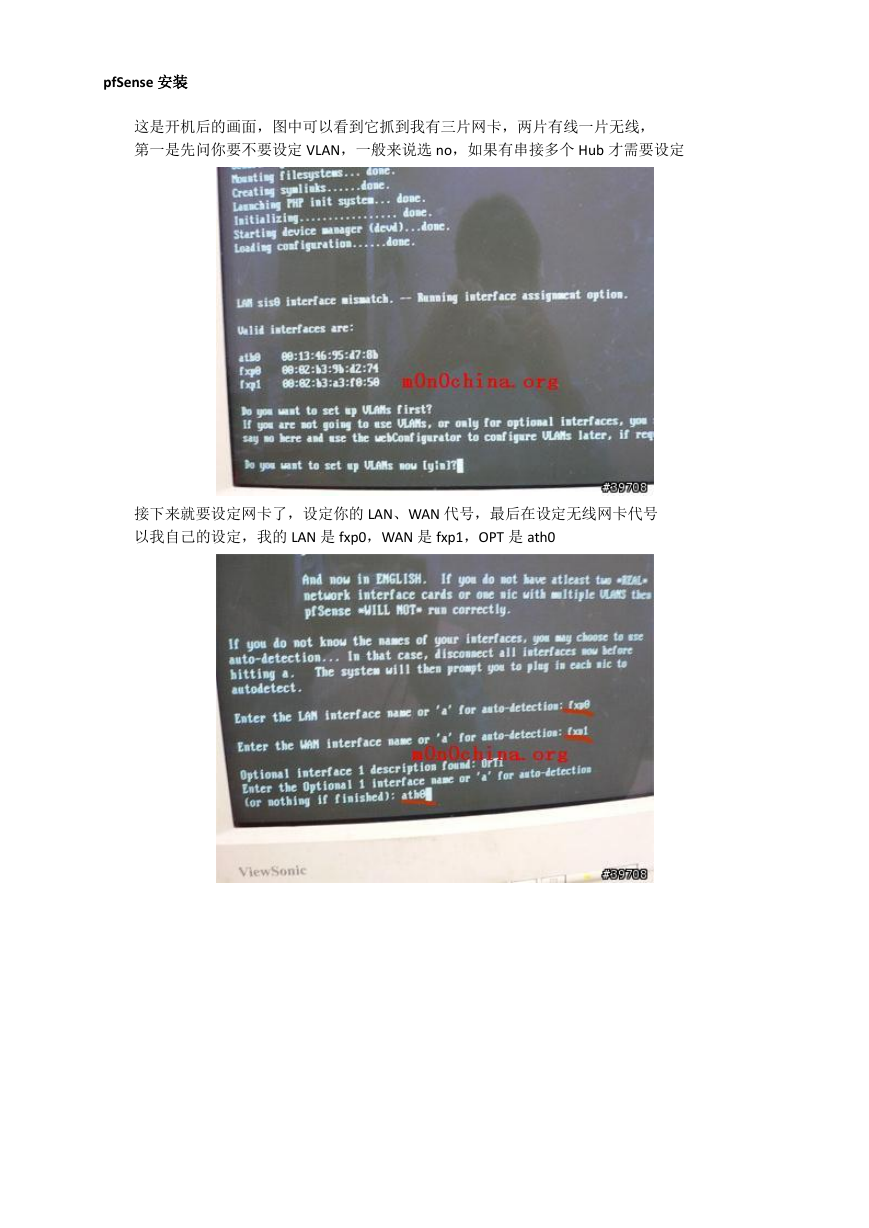

pfSense 安装这是开机后的画面，图中可以看到它抓到我有三片网卡，两片有线一片无线，第一是先问你要不要设定 VLAN，一般来说选 no，如果有串接多个 Hub 才需要设定接下来就要设定网卡了，设定你的 LAN、WAN 代号，最后在设定无线网卡代号以我自己的设定，我的 LAN 是 fxp0，WAN 是 fxp1，OPT 是 ath0

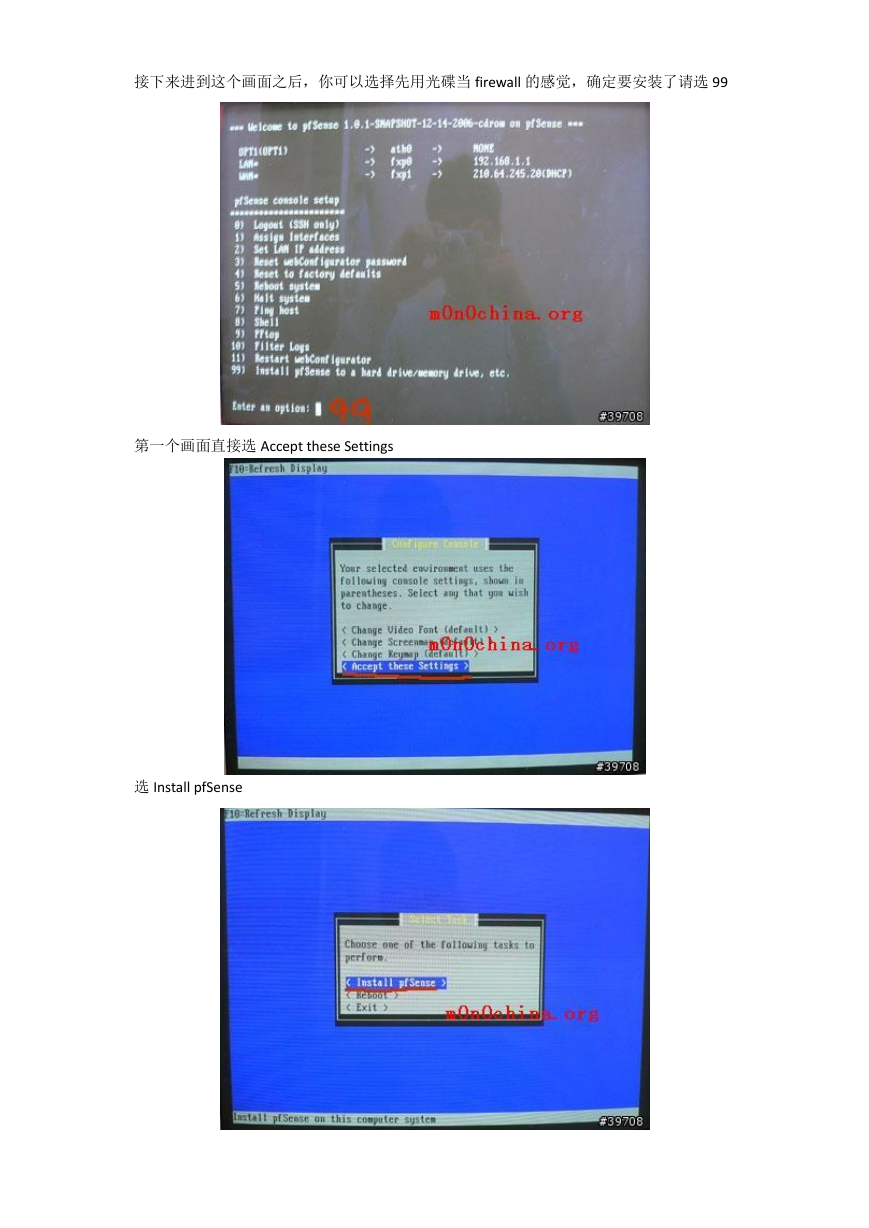

接下来进到这个画面之后，你可以选择先用光碟当 firewall 的感觉，确定要安装了请选 99 第一个画面直接选 Accept these Settings 选 Install pfSense

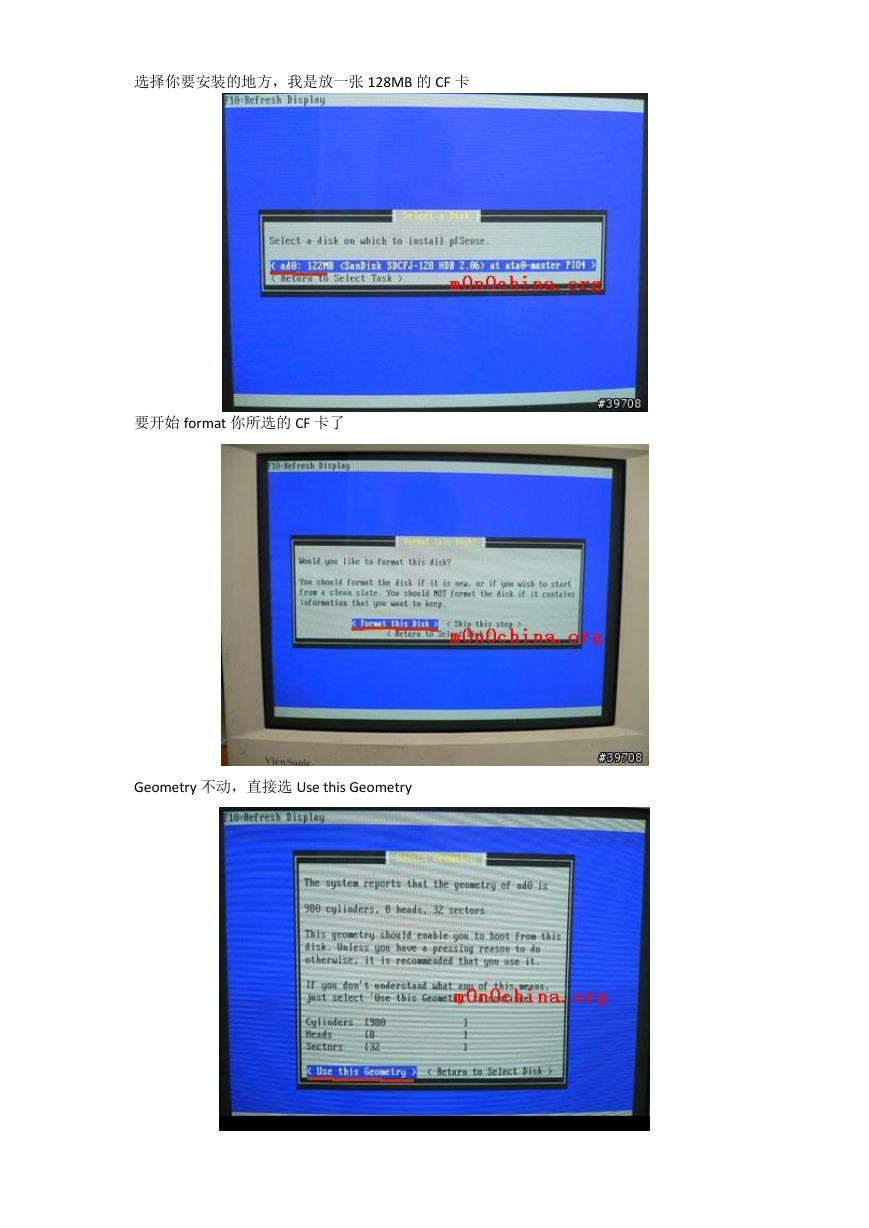

选择你要安装的地方，我是放一张 128MB 的 CF 卡要开始 format 你所选的 CF 卡了 Geometry 不动，直接选 Use this Geometry
