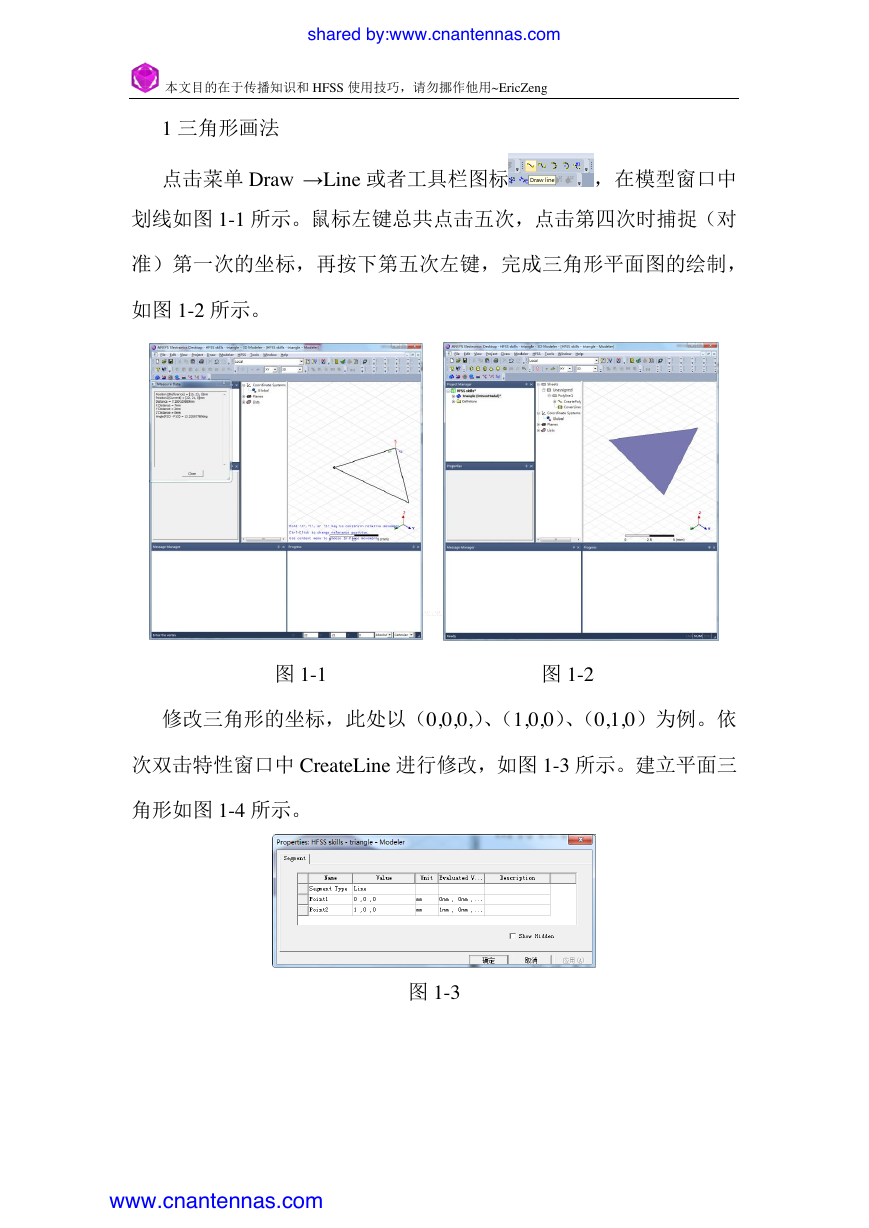

shared by:www.cnantennas.com 本文目的在于传播知识和 HFSS 使用技巧，请勿挪作他用~EricZeng 1 三角形画法 点击菜单 Draw →Line 或者工具栏图标 ，在模型窗口中 划线如图 1-1 所示。鼠标左键总共点击五次，点击第四次时捕捉（对 准）第一次的坐标，再按下第五次左键，完成三角形平面图的绘制， 如图 1-2 所示。 图 1-1 图 1-2 修改三角形的坐标，此处以（0,0,0,）、（1,0,0）、（0,1,0）为例。依 次双击特性窗口中 CreateLine 进行修改，如图 1-3 所示。建立平面三 角形如图 1-4 所示。 图 1-3 www.cnantennas.com 

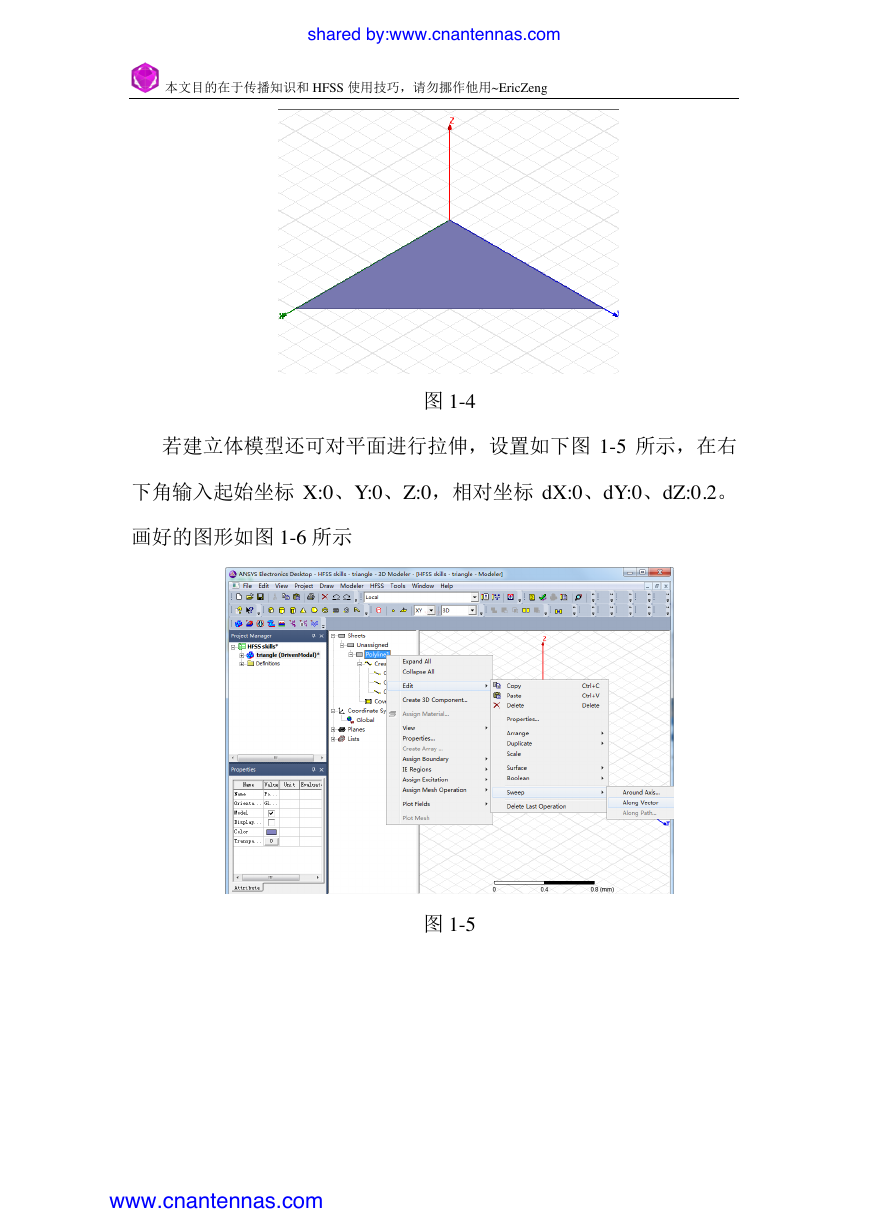

shared by:www.cnantennas.com 本文目的在于传播知识和 HFSS 使用技巧，请勿挪作他用~EricZeng 图 1-4 若建立体模型还可对平面进行拉伸，设置如下图 1-5 所示，在右 下角输入起始坐标 X:0、Y:0、Z:0，相对坐标 dX:0、dY:0、dZ:0.2。 画好的图形如图 1-6 所示 图 1-5 www.cnantennas.com 

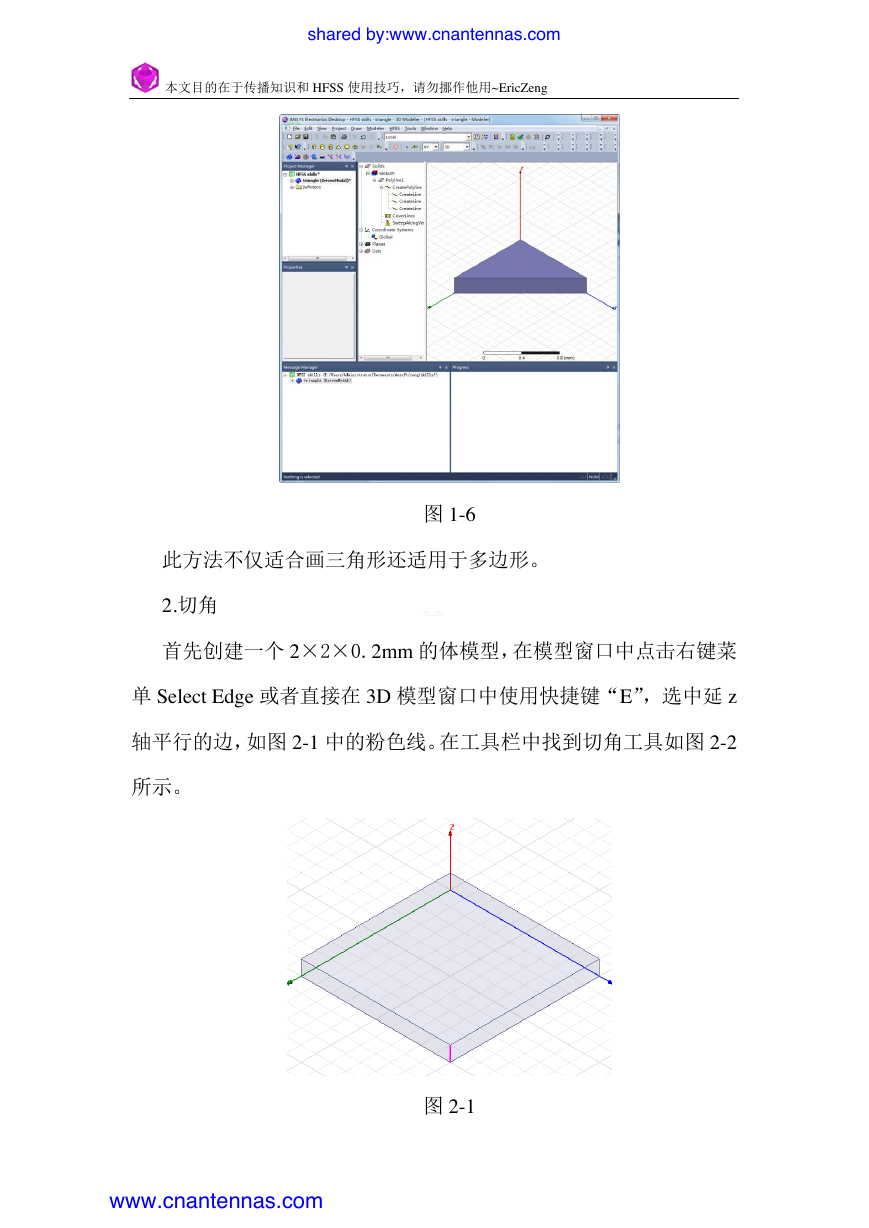

shared by:www.cnantennas.com 本文目的在于传播知识和 HFSS 使用技巧，请勿挪作他用~EricZeng 图 1-6 此方法不仅适合画三角形还适用于多边形。 2.切角 首先创建一个 2×2×0.2mm 的体模型，在模型窗口中点击右键菜 单 Select Edge 或者直接在 3D 模型窗口中使用快捷键“E”，选中延 z 轴平行的边，如图 2-1 中的粉色线。在工具栏中找到切角工具如图 2-2 所示。 图 2-1 www.cnantennas.com 

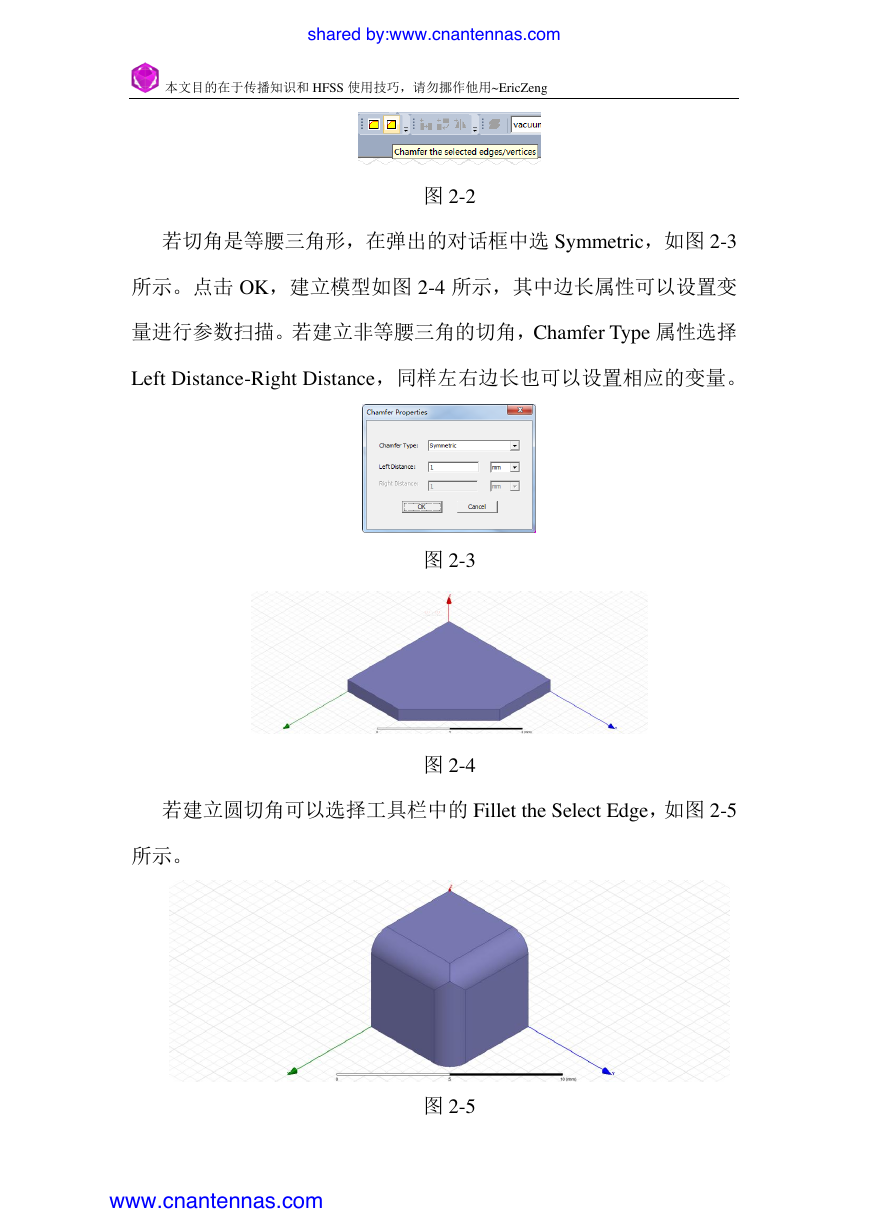

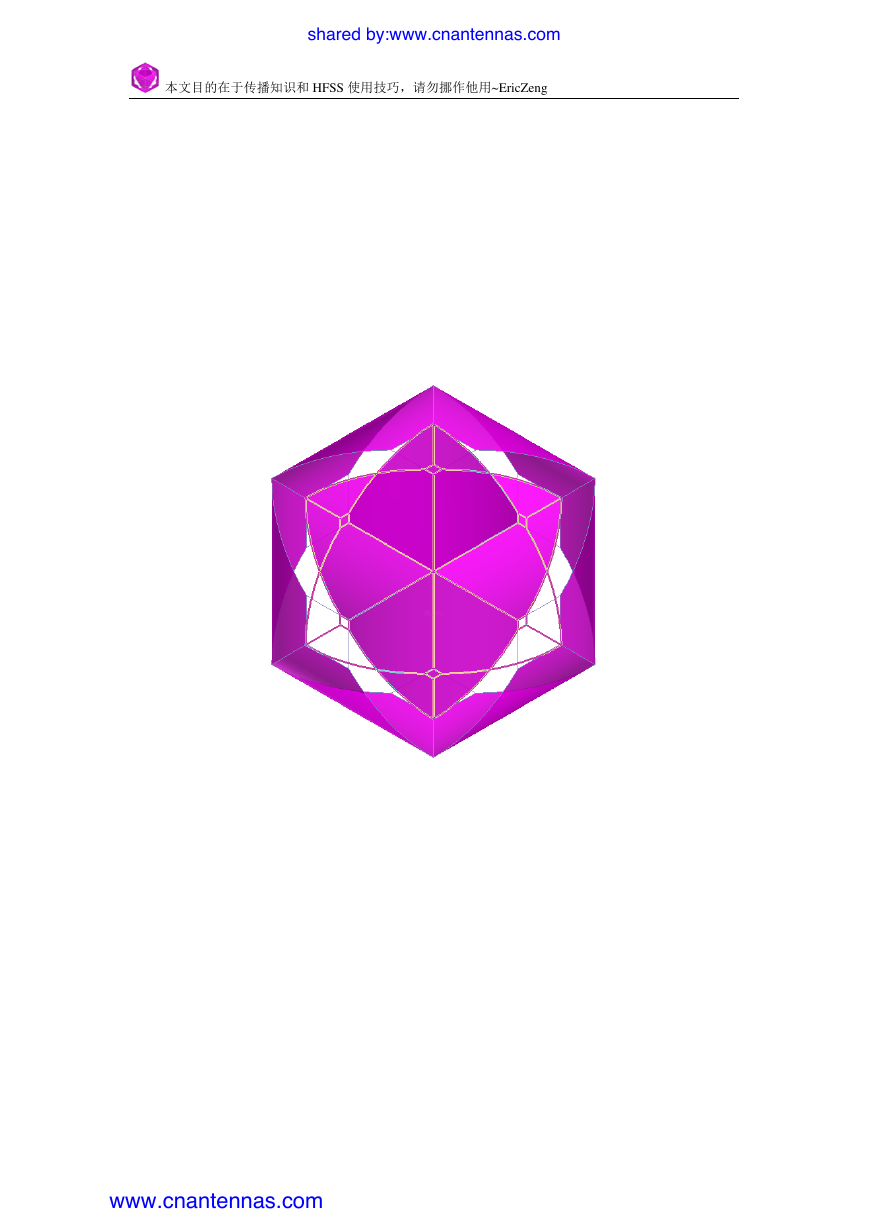

shared by:www.cnantennas.com 本文目的在于传播知识和 HFSS 使用技巧，请勿挪作他用~EricZeng 图 2-2 若切角是等腰三角形，在弹出的对话框中选 Symmetric，如图 2-3 所示。点击 OK，建立模型如图 2-4 所示，其中边长属性可以设置变 量进行参数扫描。若建立非等腰三角的切角，Chamfer Type 属性选择 Left Distance-Right Distance，同样左右边长也可以设置相应的变量。 图 2-3 图 2-4 若建立圆切角可以选择工具栏中的 Fillet the Select Edge，如图 2-5 所示。 图 2-5 www.cnantennas.com 
