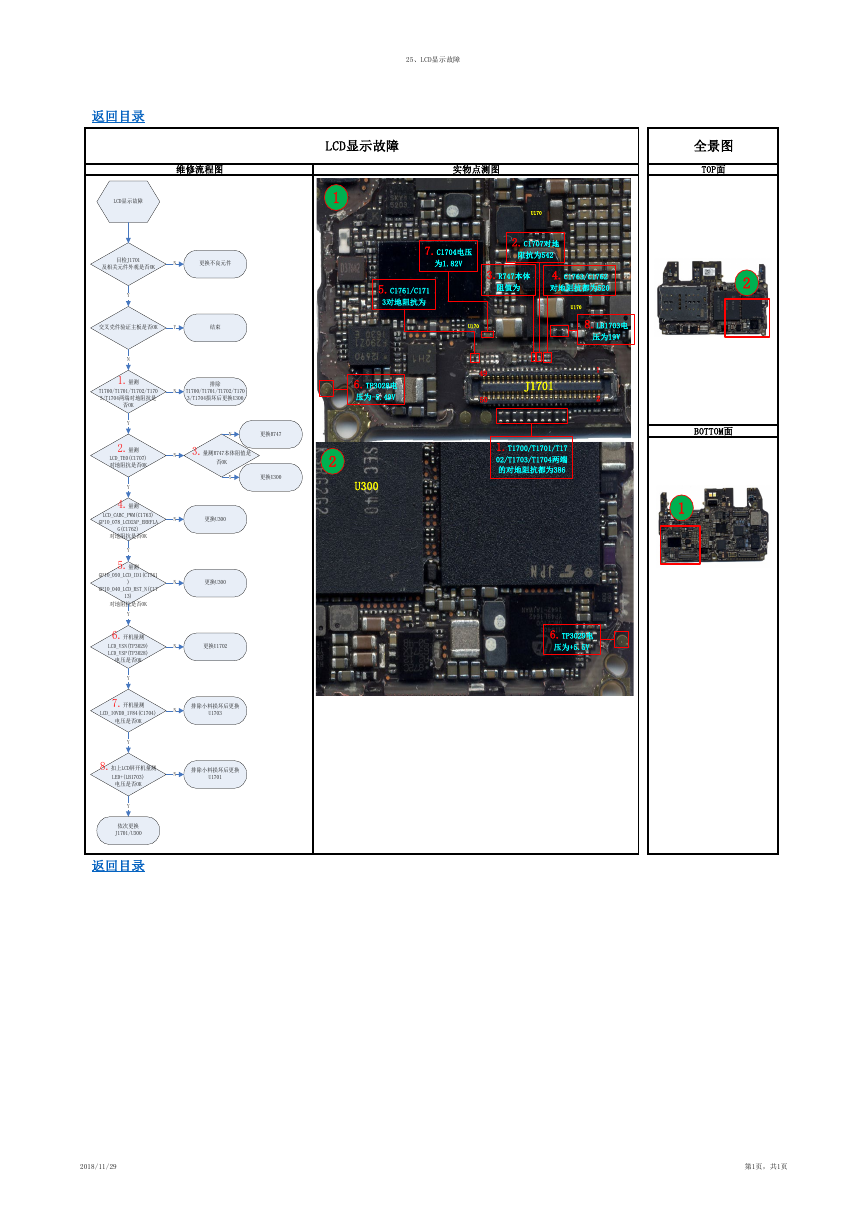

25、LCD显示故障 返回目录 维修流程图 实物点测图 LCD显示故障 全景图 TOP面 LCD显示故障 1 7.C1704电压 为1.82V 5.C1761/C171 3对地阻抗为 U170 49 50 6.TP3028电 压为-5.49V 2 U300 U170 2.C1707对地 阻抗为542 3.R747本体 阻值为 4.C1763/C1762 对地阻抗都为520 2 U170 8.LB1703电 压为19V J1701 1 2 1.T1700/T1701/T17 02/T1703/T1704两端 的对地阻抗都为386 6.TP3029电 压为+5.5V BOTTOM面 1 目检J1701 及相关元件外观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 N 1.量测 排除 T1700/T1701/T1702/T170 3/T1704两端对地阻抗是 N T1700/T1701/T1702/T170 3/T1704损坏后更换U300 N 更换R747 3.量测R747本体阻值是 否OK Y 更换U300 更换U300 更换U300 更换U1702 排除小料损坏后更换 U1703 排除小料损坏后更换 U1701 否OK Y 2.量测 LCD_TE0(C1707) 对地阻抗是否OK Y 4.量测 LCD_CABC_PWM(C1763) GPIO_078_LCD2AP_ERRFLA G(C1762) 对地阻抗是否OK Y 5.量测 GPIO_050_LCD_ID1(C1761 ) GPIO_040_LCD_RST_N(C17 13) 对地阻抗是否OK Y 6.开机量测 LCD_VSN(TP3029) LCD_VSP(TP3028) 电压是否OK Y 7.开机量测 LCD_IOVDD_1V84(C1704) 电压是否OK Y 8.扣上LCD屏开机量测 LED+(LB1703) 电压是否OK N N N N N N Y 依次更换 J1701/U300 返回目录 2018/11/29 第1页，共1页
