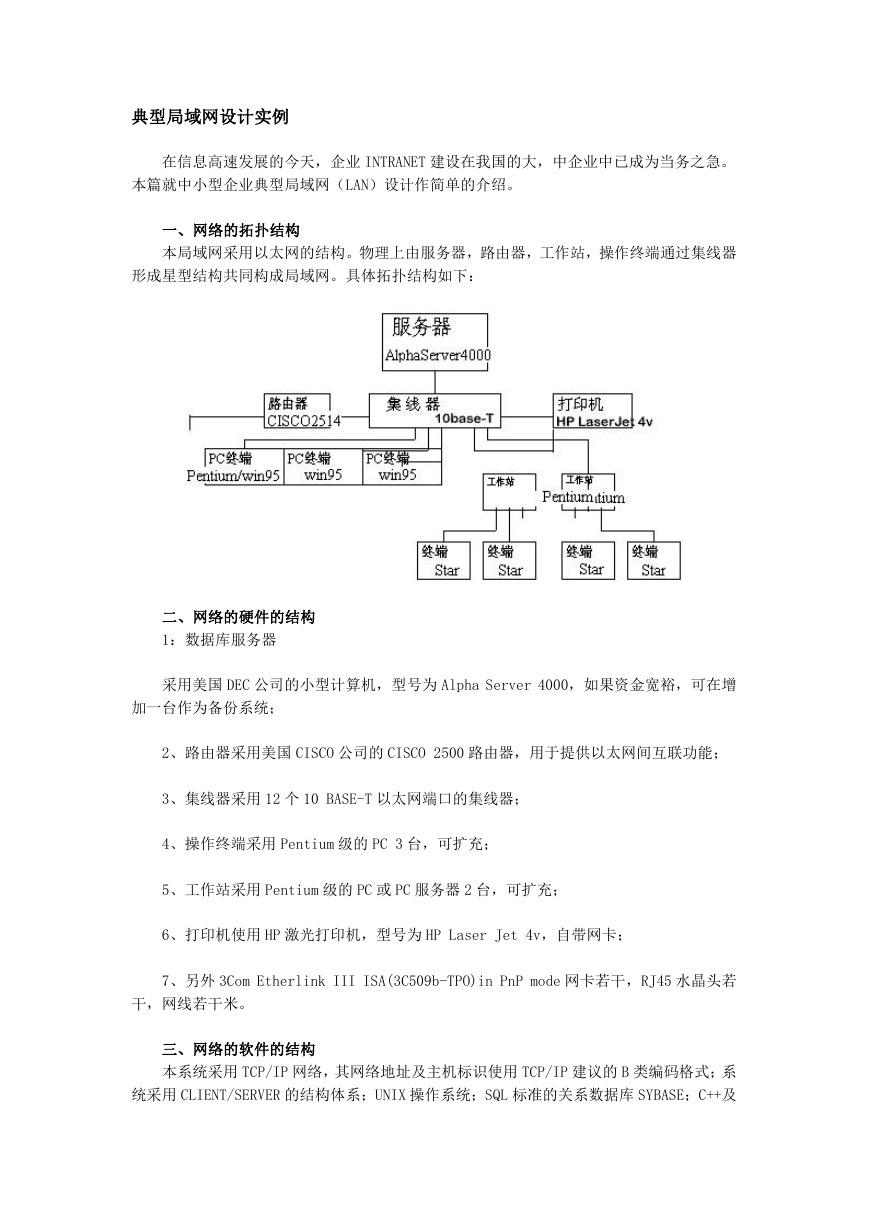

典型局域网设计实例 在信息高速发展的今天，企业 INTRANET 建设在我国的大，中企业中已成为当务之急。 本篇就中小型企业典型局域网（LAN）设计作简单的介绍。 一、网络的拓扑结构 本局域网采用以太网的结构。物理上由服务器，路由器，工作站，操作终端通过集线器 形成星型结构共同构成局域网。具体拓扑结构如下： 二、网络的硬件的结构 1：数据库服务器 采用美国 DEC 公司的小型计算机，型号为 Alpha Server 4000，如果资金宽裕，可在增 加一台作为备份系统； 2、路由器采用美国 CISCO 公司的 CISCO 2500 路由器，用于提供以太网间互联功能； 3、集线器采用 12 个 10 BASE-T 以太网端口的集线器； 4、操作终端采用 Pentium 级的 PC 3 台，可扩充； 5、工作站采用 Pentium 级的 PC 或 PC 服务器 2 台，可扩充； 6、打印机使用 HP 激光打印机，型号为 HP Laser Jet 4v，自带网卡； 7、另外 3Com Etherlink III ISA(3C509b-TPO)in PnP mode 网卡若干，RJ45 水晶头若 干，网线若干米。 三、网络的软件的结构 本系统采用 TCP/IP 网络，其网络地址及主机标识使用 TCP/IP 建议的 B 类编码格式；系 统采用 CLIENT/SERVER 的结构体系；UNIX 操作系统；SQL 标准的关系数据库 SYBASE；C++及 

C 语言。 1、系统服务器软件 操作系统：UNIX 数据库系统：SYBASE 开发工具：C 或 C++ 2、工作站软件 操作系统：SCOUNIX 开发工具：C 或 C++ 3、操作终端软件 操作系统：WINDOWS95 开发工具：VB4.0/VC4.0 和 SQL WINDOWS 四、网络安装步骤 1、根据网络拓扑结构完成网络布线，并进行 B 类网址的规划，假定路由器的地址为 174.74.5.1,数据库服务器的地址为 134.74.5.8，PC 操作终端地址 174.74.5.30-174.74.5.50，工作站的地址为 174.74.5.200-174.74.5.254。 2、服务器上软件的安装 Ⅰ、安装 DIGITALUNIX 操作系统； Ⅱ、安装 SYBASE 数据库； Ⅲ、正确设置网络，包括网卡、IP 地址、子网、网关（路由器），具体步骤： 1)以 ROOT 身份进入 X-Windows 系统→双击 Application Manager→System Admin→Configuration→Network 在 Config Network Components 菜单中，先选择 Ethernet Interfacetu0 tu0-Interface Status up tu0-Interface Configuration HostName To Obtain IP Address User Supplied Value LANHOST enable 

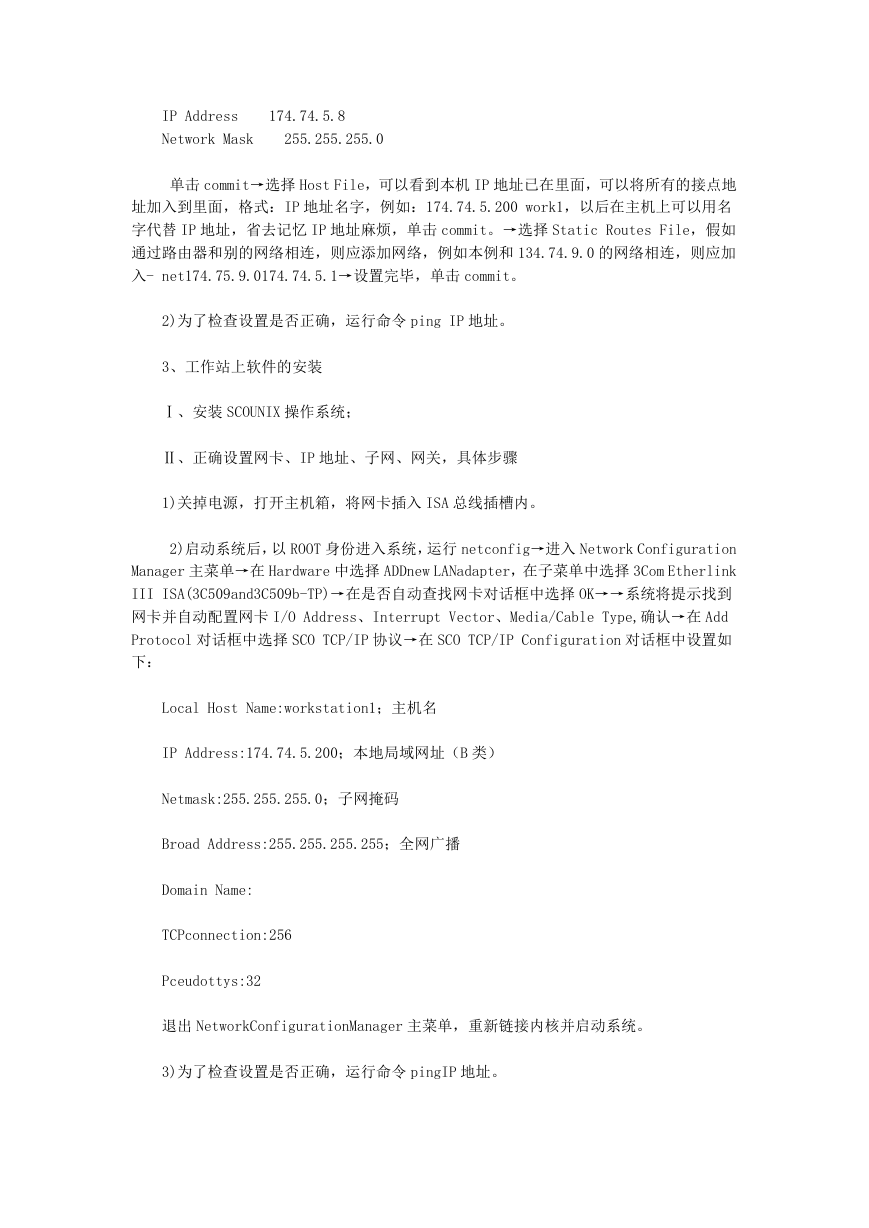

IP Address Network Mask 174.74.5.8 255.255.255.0 单击 commit→选择 Host File，可以看到本机 IP 地址已在里面，可以将所有的接点地 址加入到里面，格式：IP 地址名字，例如：174.74.5.200 work1，以后在主机上可以用名 字代替 IP 地址，省去记忆 IP 地址麻烦，单击 commit。→选择 Static Routes File，假如 通过路由器和别的网络相连，则应添加网络，例如本例和 134.74.9.0 的网络相连，则应加 入- net174.75.9.0174.74.5.1→设置完毕，单击 commit。 2)为了检查设置是否正确，运行命令 ping IP 地址。 3、工作站上软件的安装 Ⅰ、安装 SCOUNIX 操作系统； Ⅱ、正确设置网卡、IP 地址、子网、网关，具体步骤 1)关掉电源，打开主机箱，将网卡插入 ISA 总线插槽内。 2)启动系统后，以 ROOT 身份进入系统，运行 netconfig→进入 Network Configuration Manager 主菜单→在 Hardware 中选择 ADDnew LANadapter，在子菜单中选择 3Com Etherlink III ISA(3C509and3C509b-TP)→在是否自动查找网卡对话框中选择 OK→→系统将提示找到 网卡并自动配置网卡 I/O Address、Interrupt Vector、Media/Cable Type,确认→在 Add Protocol 对话框中选择 SCO TCP/IP 协议→在 SCO TCP/IP Configuration 对话框中设置如 下： Local Host Name:workstation1；主机名 IP Address:174.74.5.200；本地局域网址（B 类） Netmask:255.255.255.0；子网掩码 Broad Address:255.255.255.255；全网广播 Domain Name: TCPconnection:256 Pceudottys:32 退出 NetworkConfigurationManager 主菜单，重新链接内核并启动系统。 3)为了检查设置是否正确，运行命令 pingIP 地址。 

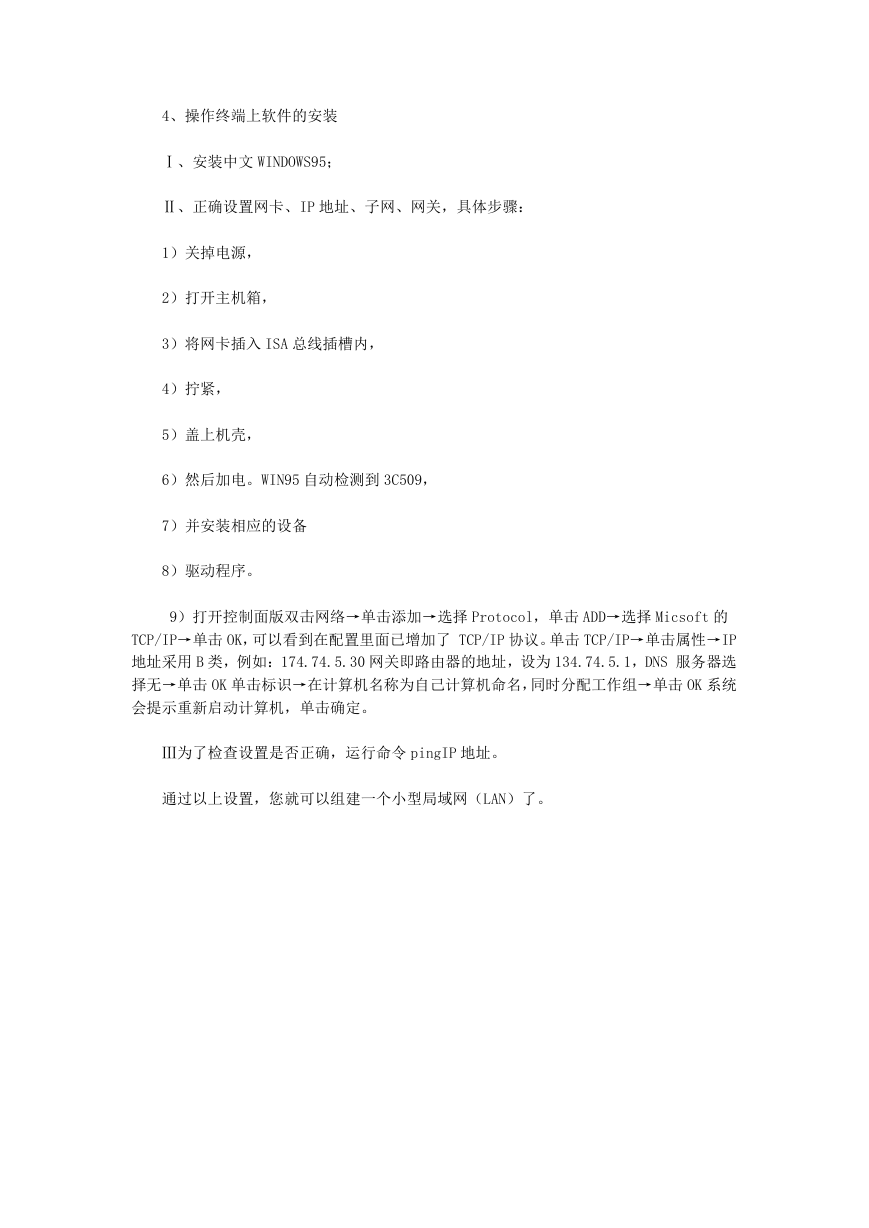

4、操作终端上软件的安装 Ⅰ、安装中文 WINDOWS95； Ⅱ、正确设置网卡、IP 地址、子网、网关，具体步骤： 1）关掉电源， 2）打开主机箱， 3）将网卡插入 ISA 总线插槽内， 4）拧紧， 5）盖上机壳， 6）然后加电。WIN95 自动检测到 3C509， 7）并安装相应的设备 8）驱动程序。 9）打开控制面版双击网络→单击添加→选择 Protocol，单击 ADD→选择 Micsoft 的 TCP/IP→单击 OK，可以看到在配置里面已增加了 TCP/IP 协议。单击 TCP/IP→单击属性→IP 地址采用 B 类，例如：174.74.5.30 网关即路由器的地址，设为 134.74.5.1，DNS 服务器选 择无→单击 OK 单击标识→在计算机名称为自己计算机命名，同时分配工作组→单击 OK 系统 会提示重新启动计算机，单击确定。 Ⅲ为了检查设置是否正确，运行命令 pingIP 地址。 通过以上设置，您就可以组建一个小型局域网（LAN）了。
