技术参数
RSE300 和 RSE600 在线式红外热像仪
随温而动,一触即发
超凡的图像质量
空间分辨率
RSE300
1.85 mRad
RSE600
0.93 mRad
分辨率RSE300
320x240
RSE600
640x480
视场角RSE300
34 °H x 25.5 °V
RSE600
34 °H x 25.5 °V
为现场人员提供红外监测解决方案
RSE300:320*240像素
RSE600:640*480像素
• GigE千兆以太网接口:支持数据流,实时传输
• 专业红外热像分析软件:完成强大的后端实时显示、分析、记录等
功能,适应MATLAB®和LabVIEW®软件开发环境
• 2倍、4倍长焦,广角,微距智能镜头可选:适用更多场合
• IP67防护等级:可直接安装在恶劣的工作现场
• 便于集成的外形设计:适用于空间要求的场合
100% 精准对焦 – 每个对象。近焦和远焦。MultiSharp™ 多点对焦。
手动对焦
MultiSharp 多点对
焦,在 RSE300 和
RSE600 红外热像仪
上可用
6009950c-cnzh-ti-rse300-rse600-ds.indd 1
12/4/2018 2:44:07 p. m.

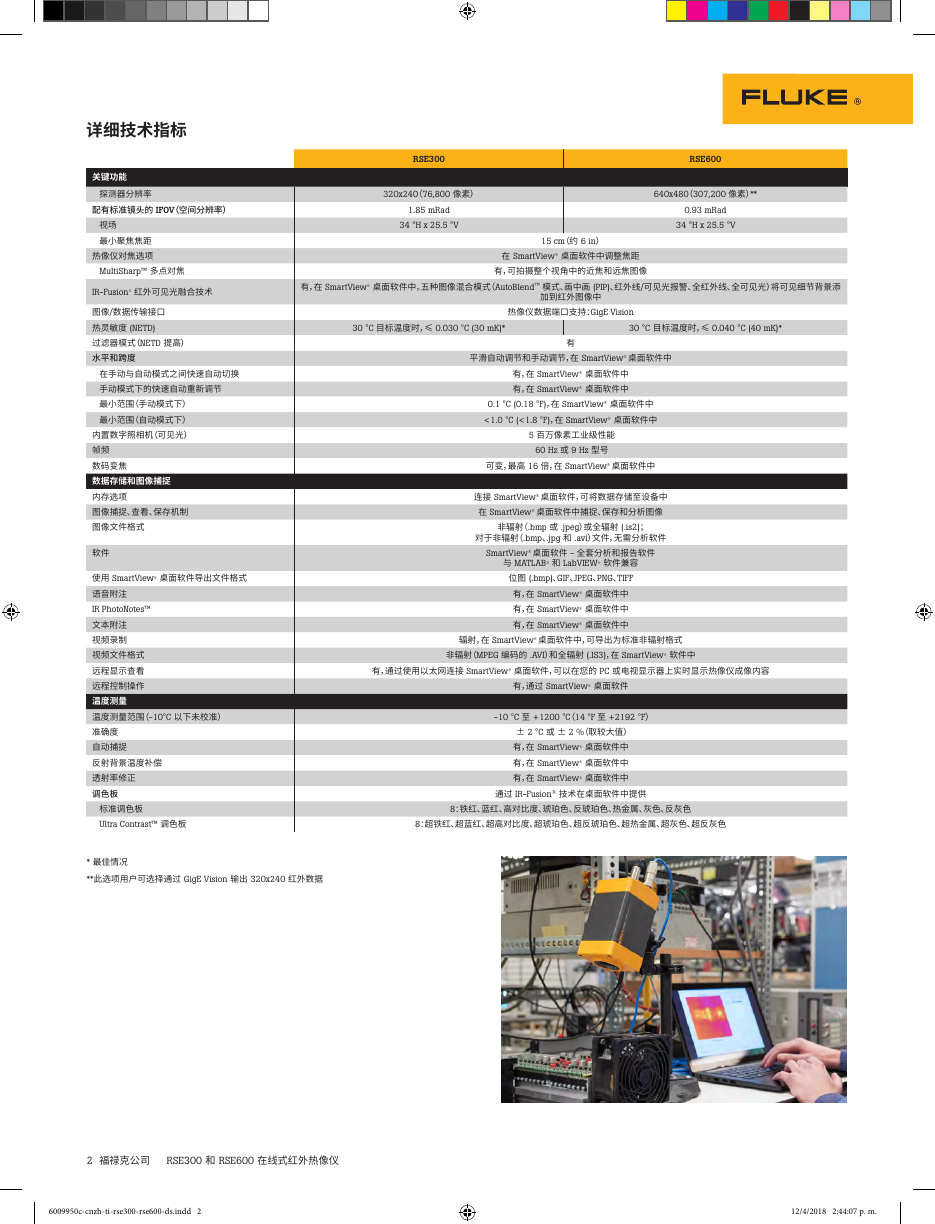

详细技术指标
关键功能
探测器分辨率
配有标准镜头的 IFOV(空间分辨率)
视场
最小聚焦焦距
热像仪对焦选项
MultiSharp™ 多点对焦
IR-Fusion® 红外可见光融合技术
图像/数据传输接口
热灵敏度 (NETD)
过滤器模式(NETD 提高)
水平和跨度
在手动与自动模式之间快速自动切换
手动模式下的快速自动重新调节
最小范围(手动模式下)
最小范围(自动模式下)
内置数字照相机(可见光)
帧频
数码变焦
数据存储和图像捕捉
内存选项
图像捕捉、查看、保存机制
图像文件格式
软件
使用 SmartView® 桌面软件导出文件格式
语音附注
文本附注
视频录制
视频文件格式
远程显示查看
远程控制操作
温度测量
温度测量范围(-10°C 以下未校准)
准确度
自动捕捉
反射背景温度补偿
透射率修正
调色板
标准调色板
Ultra Contrast™ 调色板
IR PhotoNotes™
RSE300
RSE600
320x240(76,800 像素)
1.85 mRad
34 °H x 25.5 °V
640x480(307,200 像素)**
0.93 mRad
34 °H x 25.5 °V
有,在 SmartView® 桌面软件中。五种图像混合模式(AutoBlend™ 模式、画中画 (PIP)、红外线/可见光报警、全红外线、全可见光)将可见细节背景添
30 °C 目标温度时,≤ 0.030 °C (30 mK)*
30 °C 目标温度时,≤ 0.040 °C (40 mK)*
15 cm(约 6 in)
在 SmartView® 桌面软件中调整焦距
有,可拍摄整个视角中的近焦和远焦图像
加到红外图像中
热像仪数据端口支持:GigE Vision
有
平滑自动调节和手动调节,在 SmartView® 桌面软件中
有,在 SmartView® 桌面软件中
有,在 SmartView® 桌面软件中
0.1 °C (0.18 °F),在 SmartView® 桌面软件中
<1.0 °C (<1.8 °F),在 SmartView® 桌面软件中
5 百万像素工业级性能
60 Hz 或 9 Hz 型号
可变,最高 16 倍,在 SmartView® 桌面软件中
连接 SmartView® 桌面软件,可将数据存储至设备中
在 SmartView® 桌面软件中捕捉、保存和分析图像
非辐射(.bmp 或 .jpeg)或全辐射 (.is2);
对于非辐射(.bmp、.jpg 和 .avi)文件,无需分析软件
SmartView® 桌面软件 - 全套分析和报告软件
与 MATLAB® 和 LabVIEW® 软件兼容
位图 (.bmp)、GIF、JPEG、PNG、TIFF
有,在 SmartView® 桌面软件中
有,在 SmartView® 桌面软件中
有,在 SmartView® 桌面软件中
辐射,在 SmartView® 桌面软件中,可导出为标准非辐射格式
非辐射(MPEG 编码的 .AVI)和全辐射 (.IS3),在 SmartView® 软件中
有,通过使用以太网连接 SmartView® 桌面软件,可以在您的 PC 或电视显示器上实时显示热像仪成像内容
有,通过 SmartView® 桌面软件
-10 °C 至 +1200 °C(14 °F 至 +2192 °F)
± 2 °C 或 ± 2 %(取较大值)
有,在 SmartView® 桌面软件中
有,在 SmartView® 桌面软件中
有,在 SmartView® 桌面软件中
通过 IR-Fusion® 技术在桌面软件中提供
8:铁红、蓝红、高对比度、琥珀色、反琥珀色、热金属、灰色、反灰色
8:超铁红、超蓝红、超高对比度、超琥珀色、超反琥珀色、超热金属、超灰色、超反灰色
* 最佳情况
**此选项用户可选择通过 GigE Vision 输出 320x240 红外数据
2 福禄克公司 RSE300 和 RSE600 在线式红外热像仪
6009950c-cnzh-ti-rse300-rse600-ds.indd 2
12/4/2018 2:44:07 p. m.
详细技术指标(续)
关键功能
颜色报警(温度报警)
红外光谱带
工作温度
存放温度
相对湿度
中心点温度测量
点温度
用户可定义点标记
中间框
电磁兼容性
抗振性
冲击
体积(高 x 宽 x 长)
重量
壳体防护等级
保修期
建议的校准周期
支持的语言
US FCC
RSE300
RSE600
有,在 SmartView® 桌面软件中 - 高温、低温和等温线(在量程范围内)
8 μm 至 14 μm(长波)
-10°C 至 +50 °C(14°F 至 122°F)
-20 °C 至 +50 °C(-4 °F 至 122 °F)
有,在 SmartView® 桌面软件中
10 % 至 95 % 无冷凝
可伸缩测量框,带温度最小值、最大值、平均值显示,在桌面软件中
有,在 SmartView® 桌面软件中 - 热点和冷点标记
无限用户可定义点标记,在 SmartView® 桌面软件中
EN 61326-1:2013 IEC 61326-1:2013;(工业)
IEC 60068-2-26(正弦振动):3G,11–200 Hz,3 轴。
IEC 60068-2-27(机械冲击):50G,6 ms,3 轴。
CFR 47,第 15 部分 B 子部分 A 类
8.3 cm x 8.3 cm x 16.5 cm (3.3 in x 3.3 in x 6.5 in)
捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、
1 kg (2.2 lbs)
IEC 60529:IP67(防尘封口保护,全方位防水)
两年(标准),也可延长保修
两年(假定正常操作和老化)
繁体中文和土耳其语
订购信息
FLK-RSE300 60Hz 热像仪;320x240
FLK-RSE300 9Hz/CH 热像仪;320x240;9 Hz,中国
FLK-RSE600 60Hz 热像仪;640x480
FLK-RSE600 9Hz/CH 热像仪;640x480;9 Hz,中国
包含产品
配有标准红外镜头的红外热像仪、交流电源、以太网缆
线和天线
提供免费下载:SmartView® 桌面软件和用户手册
可在以下网址下载软件:www.fluke.com/
可选配件
FLK 0.75X WIDE LENS 广角红外镜头
FLK 2X LENS 长焦红外镜头(2 倍放大)
FLK 4X LENS长焦红外镜头(4 倍放大)
FLK MACRO LENS 微距红外镜头
BOOK-ITP 热成像原理介绍手册
FLK-RSE-MB 固定架
FLK-RSE-STAND RSE 支架
smartviewdownload
浏览福禄克当地网站或者联系当地的福禄
克商务代表,获取更多信息。
