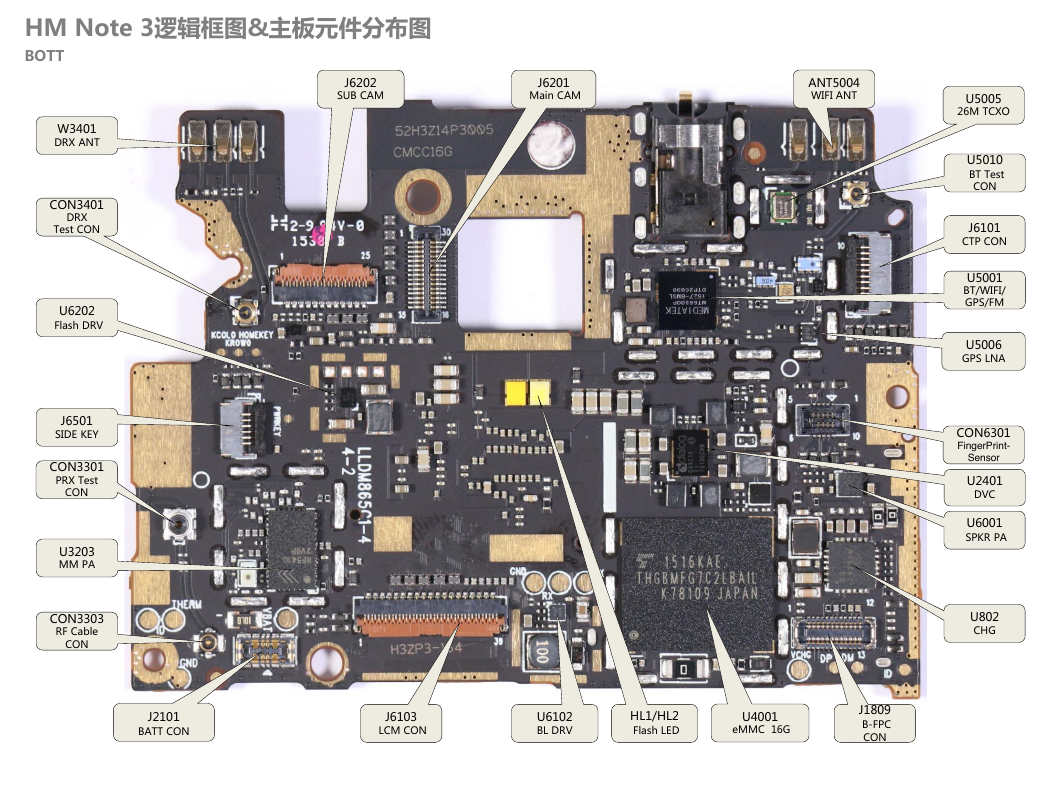

HM Note 3逻辑框图&主板元件分布图ANT5004 WIFI ANTU5001BT/WIFI/GPS/FMJ6501SIDE KEY U5010BT Test CONU500526M TCXOU3203MM PA CON3401DRX Test CONW3401DRX ANTJ6201Main CAMU6202Flash DRVJ6202 SUB CAMHL1/HL2Flash LEDJ6101CTP CONU2401DVCJ6103LCM CONU802CHGU6001SPKR PAJ1809B-FPCCONCON3303RF CableCONU5006GPS LNABOTTU4001eMMC 16GU6102 BL DRVJ2101BATT CONCON6301FingerPrint-SensorCON3301PRX Test CON

HM Note 3逻辑框图&主板元件分布图U6302LP SENSORLED2301RGBU2101CHG&OVPCON6001HEADSET CONU6303M-SENSORU1001 CPU&DDRX2001 32.768KU2001PMU&AUDIOLED 6301IRU3101T/RU3307GSM PA&PRX SWU2103FUEL GAUGEU310226M TCXOU3402DRX SWJ2301VIBR CONREC 6002EARTOPREC 6001EARJ2302VIBR CONU6101LCM PWRJ6502SIM1/SIM2FSND101SMICU6305 G+G

HM Note 3逻辑框图&主板元件分布图索引缩写释义索引缩写释义AANT天线MM_Sensor电子罗盘AP应用处理器MIC麦克风AUD音频MIPI移动产业处理器接口联盟AUDIO音频MISO主输入从输出BBAT电池MM PA多模功率放大器BB基带MOSI主输出从输入BL背景灯MOTOR马达BP基带处理器OOCP过流保护BSI基带串行接口OUTPUT输出BT蓝牙OVP过压保护CCharge current充电电流PP/N正/负CHG充电器P_Sensor距离传感器CLK时钟PCM脉冲编码调制CODEC编解码器PMU电源管理单元COL列PRX主路接收CON连接器PWM脉冲宽度调制CORE核心PWR电源管理单元CS_P电流检测正极PWRKEY电源键CS_N电流检测负极RREF参考CSI照相串行接口RFIO射频输入输出CTP触屏控制ROW行DAI数字音频接口RST复位DAT数据RTC实时时钟DDRV驱动RX接收DRX分集接收SSDC记忆卡DSI显示串行接口SENSOR传感器DVC动态电压控制SIDE KEY侧键EEAR听筒SIM用户身份识别模块EMI电磁干扰SPI通用串行总线EMMC嵌入式多媒体存储卡SPKR扬声器EN使能SW开关EXT外部的、扩展SW CHG开关充电器FFLASH闪存、闪光灯SYNC同步FM调频SYS系统FUEL流量计TTCXO有温度补偿的晶体振荡器GG+G重力加速计+陀螺仪TDS时分同步的码分多址GPIO通用输入输出接口TORCH手电筒GPS全球卫星定位系统TP触摸板GPU图形处理单元TX发射HHAPTIC触感TXDET发射检测HS耳机UUIM全球用户身份识别卡IID身份识别USB通用串行总线INPUT输入VVBOOST升压供电INT中断VBUCK降压供电IR红外辐射VIBR振动器KKelvin connection开尔文连接WWATCHDOG看门狗LLCD液晶显示屏WIFI无线保真技术LCM液晶显示模块LDO低压差输出LED电可发光二极管LNA低噪声放大器LPDDR低功耗双速率动态随机存储器LTE长期演进计划English &Chinese-MTK

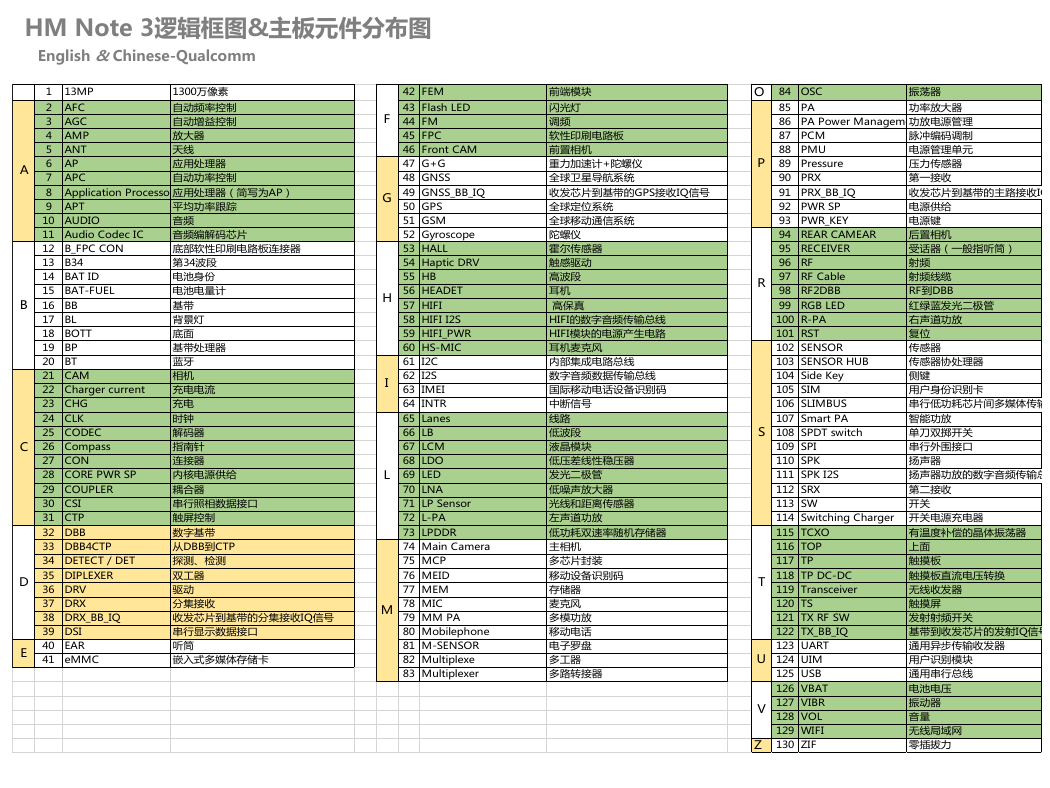

HM Note 3逻辑框图&主板元件分布图English &Chinese-Qualcomm113MP1300万像素42FEM前端模块O84OSC振荡器2AFC自动频率控制43Flash LED闪光灯85PA功率放大器3AGC自动增益控制44FM调频86PA Power Management功放电源管理4AMP放大器45FPC软性印刷电路板87PCM脉冲编码调制5ANT天线46Front CAM前置相机88PMU电源管理单元6AP应用处理器47G+G重力加速计+陀螺仪89Pressure压力传感器7APC自动功率控制48GNSS全球卫星导航系统90PRX 第一接收8Application Processor应用处理器（简写为AP）49GNSS_BB_IQ收发芯片到基带的GPS接收IQ信号91PRX_BB_IQ收发芯片到基带的主路接收IQ信号9APT平均功率跟踪50GPS全球定位系统92PWR SP电源供给10AUDIO音频51GSM全球移动通信系统93PWR_KEY电源键11Audio Codec IC音频编解码芯片52Gyroscope陀螺仪94REAR CAMEAR后置相机12B_FPC CON底部软性印刷电路板连接器53HALL霍尔传感器95RECEIVER受话器（一般指听筒）13B34第34波段54Haptic DRV触感驱动96RF射频14BAT ID电池身份55HB高波段97RF Cable 射频线缆15BAT-FUEL电池电量计56HEADET耳机98RF2DBBRF到DBB16BB基带57HIFI 高保真99RGB LED红绿蓝发光二极管17BL背景灯58HIFI I2SHIFI的数字音频传输总线100R-PA右声道功放18BOTT底面59HIFI_PWRHIFI模块的电源产生电路101RST复位19BP基带处理器60HS-MIC耳机麦克风102SENSOR传感器20BT蓝牙61I2C内部集成电路总线103SENSOR HUB传感器协处理器21CAM 相机62I2S数字音频数据传输总线104Side Key 侧键22Charger current充电电流63IMEI国际移动电话设备识别码105SIM用户身份识别卡23CHG充电64INTR中断信号106SLIMBUS串行低功耗芯片间多媒体传输总线24CLK时钟65Lanes线路107Smart PA智能功放25CODEC解码器66LB低波段108SPDT switch单刀双掷开关26Compass指南针67LCM液晶模块109SPI串行外围接口27CON连接器68LDO低压差线性稳压器110SPK扬声器28CORE PWR SP内核电源供给69LED发光二极管111SPK I2S扬声器功放的数字音频传输总线29COUPLER耦合器70LNA低噪声放大器112SRX第二接收30CSI串行照相数据接口71LP Sensor光线和距离传感器113SW开关31CTP触屏控制72L-PA左声道功放114Switching Charger开关电源充电器32DBB数字基带73LPDDR低功耗双速率随机存储器115TCXO有温度补偿的晶体振荡器33DBB4CTP从DBB到CTP74Main Camera主相机116TOP上面34DETECT / DET探测、检测75MCP多芯片封装117TP触摸板35DIPLEXER双工器76MEID移动设备识别码118TP DC-DC触摸板直流电压转换36DRV驱动77MEM存储器119Transceiver无线收发器37DRX分集接收78MIC麦克风120TS触摸屏38DRX_BB_IQ收发芯片到基带的分集接收IQ信号79MM PA多模功放121TX RF SW发射射频开关39DSI串行显示数据接口80Mobilephone 移动电话122TX_BB_IQ基带到收发芯片的发射IQ信号40EAR听筒81M-SENSOR电子罗盘123UART通用异步传输收发器41eMMC嵌入式多媒体存储卡82Multiplexe多工器124UIM用户识别模块83Multiplexer多路转接器125USB通用串行总线126VBAT电池电压127VIBR振动器128VOL音量129WIFI无线局域网Z130ZIF零插拔力VMPRSTUABCDEFGHIL
