项目二五轴加工坐标系转换机械工业出版社《五轴数控系统加工编程与操作》

学习任务机械工业出版社《五轴数控系统加工编程与操作》

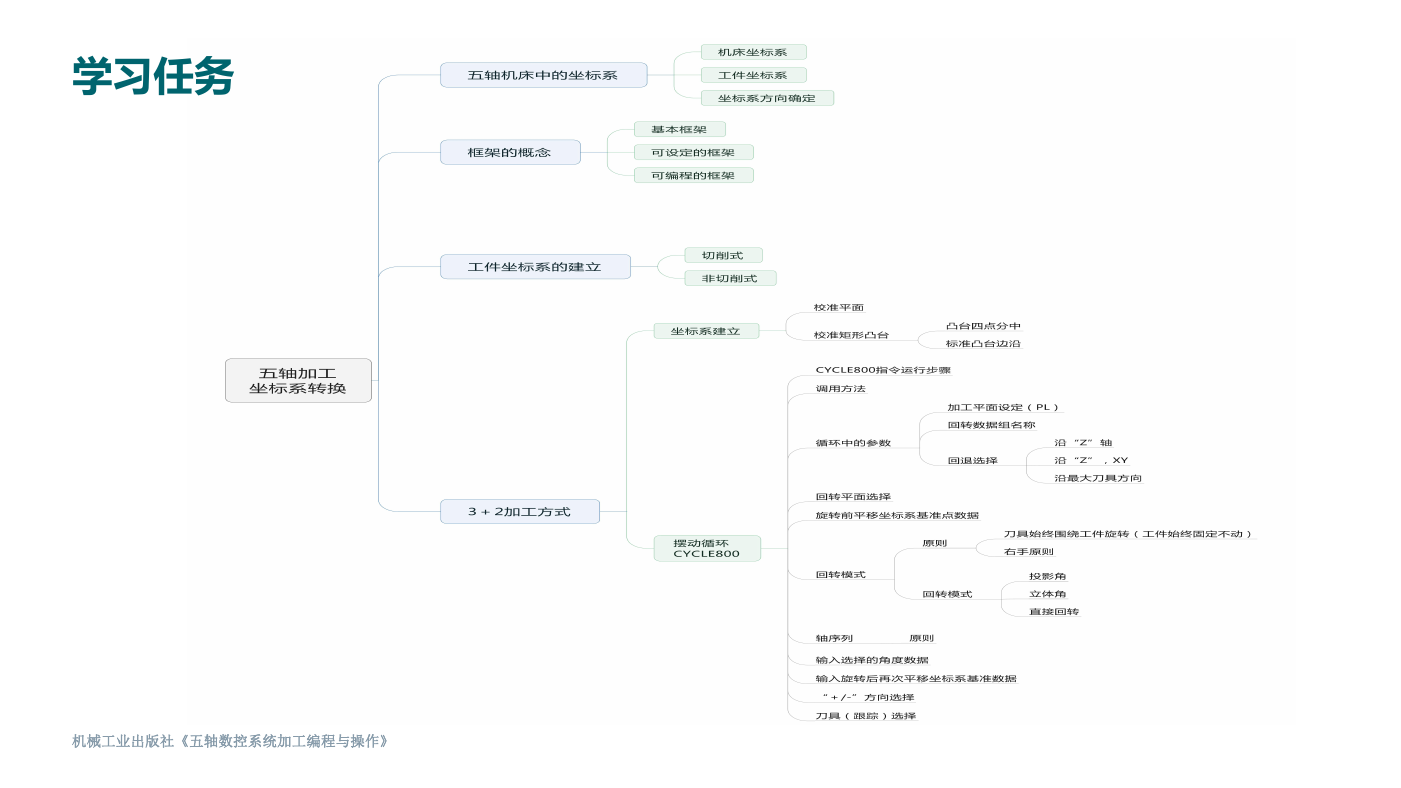

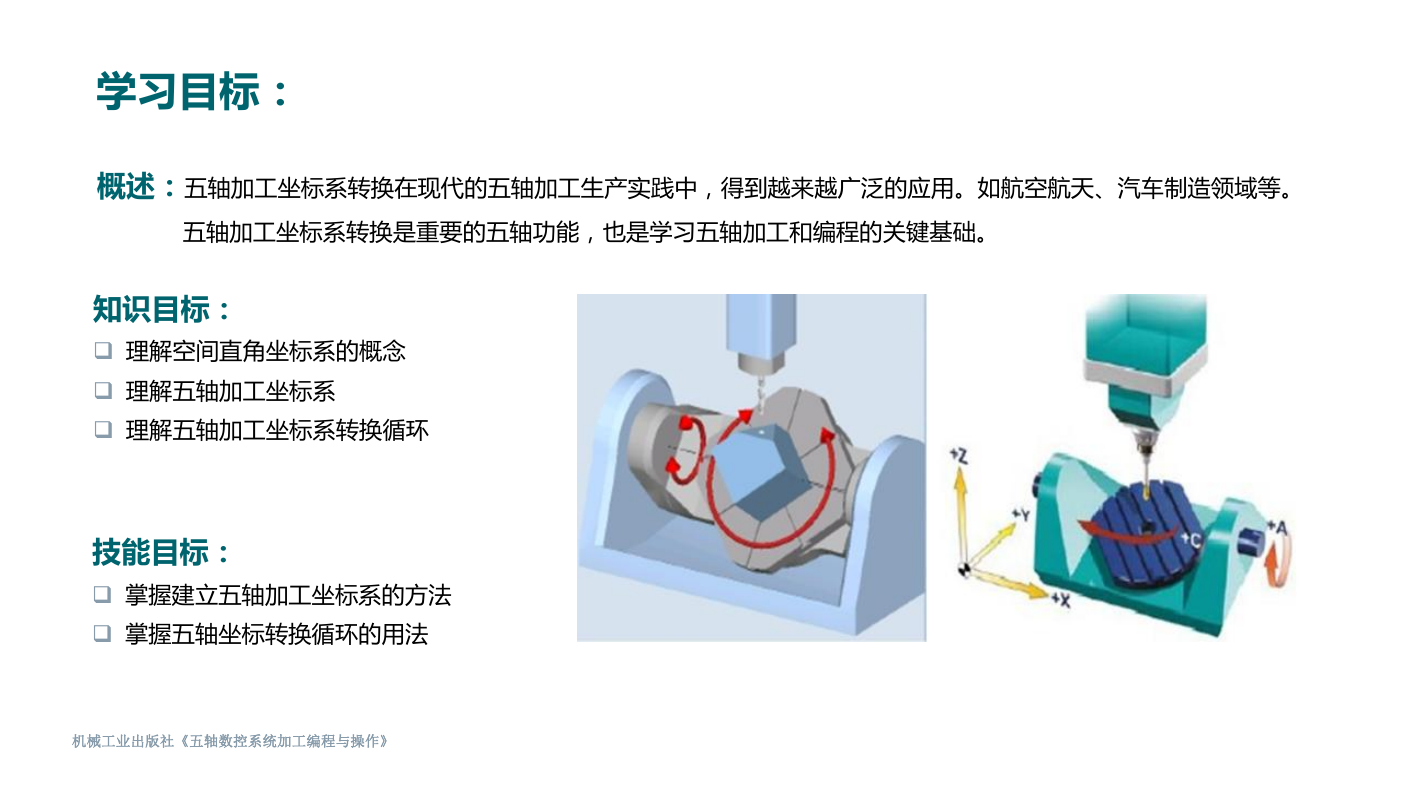

学习目标：概述：五轴加工坐标系转换在现代的五轴加工生产实践中，得到越来越广泛的应用。如航空航天、汽车制造领域等。五轴加工坐标系转换是重要的五轴功能，也是学习五轴加工和编程的关键基础。知识目标： q 理解空间直角坐标系的概念 q 理解五轴加工坐标系 q 理解五轴加工坐标系转换循环技能目标： q 掌握建立五轴加工坐标系的方法 q 掌握五轴坐标转换循环的用法机械工业出版社《五轴数控系统加工编程与操作》

目录 1 2 3 4 5 五轴机床中的坐标系五轴加工工件坐标系的建立摆动循环CYCLE800简介摆动循环CYCLE800典型应用机床摆动循环CYCLE800主要参数说明机械工业出版社《五轴数控系统加工编程与操作》

1 2 3 4 5 五轴机床中的坐标系五轴加工工件坐标系的建立摆动循环CYCLE800简介摆动循环CYCLE800典型应用机床摆动循环CYCLE800主要参数说明机械工业出版社《五轴数控系统加工编程与操作》

五轴机床中的坐标系 1、坐标系学习基础：坐标系是描述某一质点空间状态的基本参照系。在参照系中，为确定空间一质点的位置，按规定方法选取一组有次序的数据，这组数据称作“坐标”。 2、三轴加工坐标系：在常规的三轴铣削加工中，坐标系分为机床坐标系与工件坐标系两种。机床坐标系是机床上固有的坐标系，并设有固定的坐标原点——机床参考点。工件坐标系是编程时使用的坐标系，所以又称作编程坐标系。工件坐标系的原点由数控加工的编程人员来确定，编程人员必须依据工件图上的尺寸标注，选择使坐标点的计算量最小的基准点作为工件零点。机械工业出版社《五轴数控系统加工编程与操作》

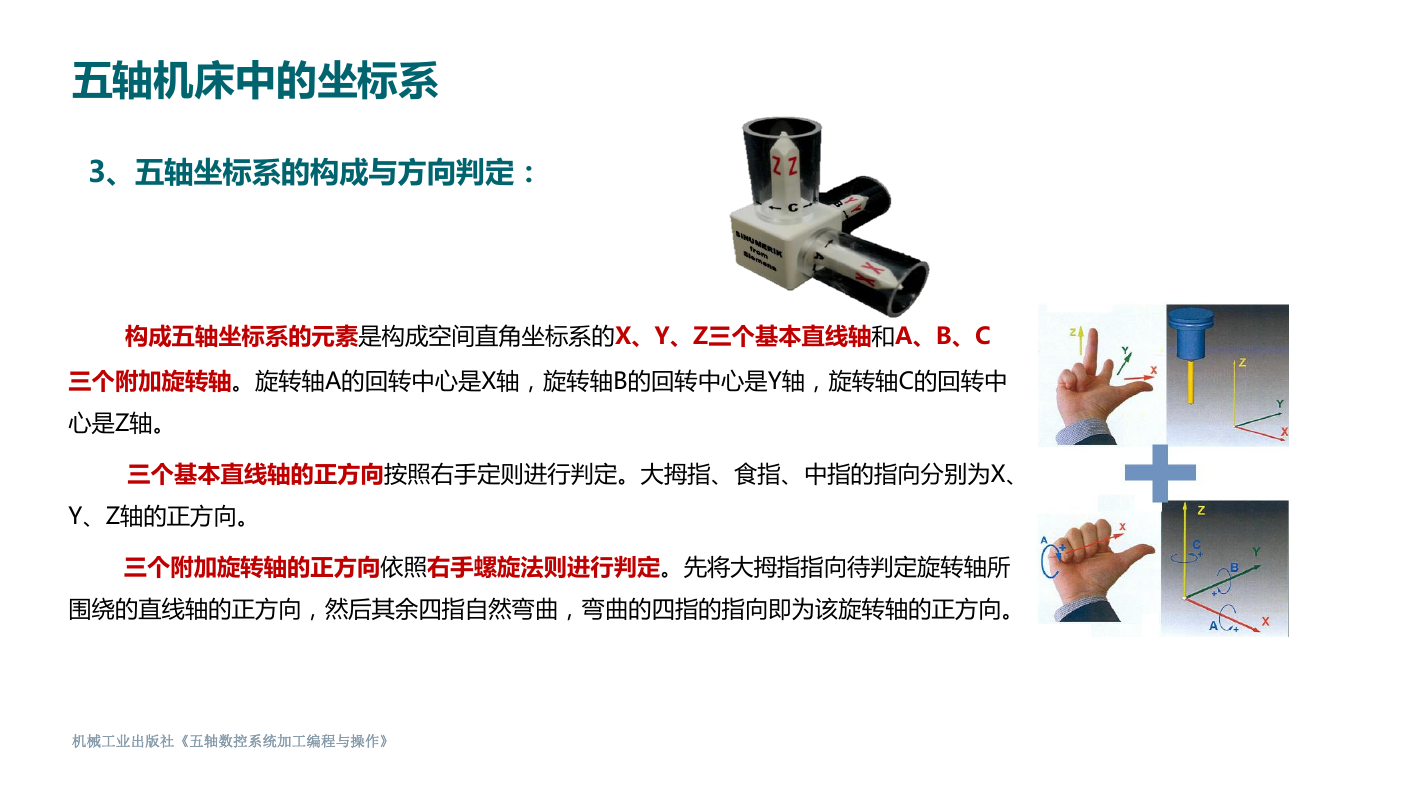

五轴机床中的坐标系 3、五轴坐标系的构成与方向判定：构成五轴坐标系的元素是构成空间直角坐标系的X、Y、Z三个基本直线轴和A、B、C 三个附加旋转轴。旋转轴A的回转中心是X轴，旋转轴B的回转中心是Y轴，旋转轴C的回转中心是Z轴。三个基本直线轴的正方向按照右手定则进行判定。大拇指、食指、中指的指向分别为X、 Y、Z轴的正方向。三个附加旋转轴的正方向依照右手螺旋法则进行判定。先将大拇指指向待判定旋转轴所围绕的直线轴的正方向，然后其余四指自然弯曲，弯曲的四指的指向即为该旋转轴的正方向。机械工业出版社《五轴数控系统加工编程与操作》

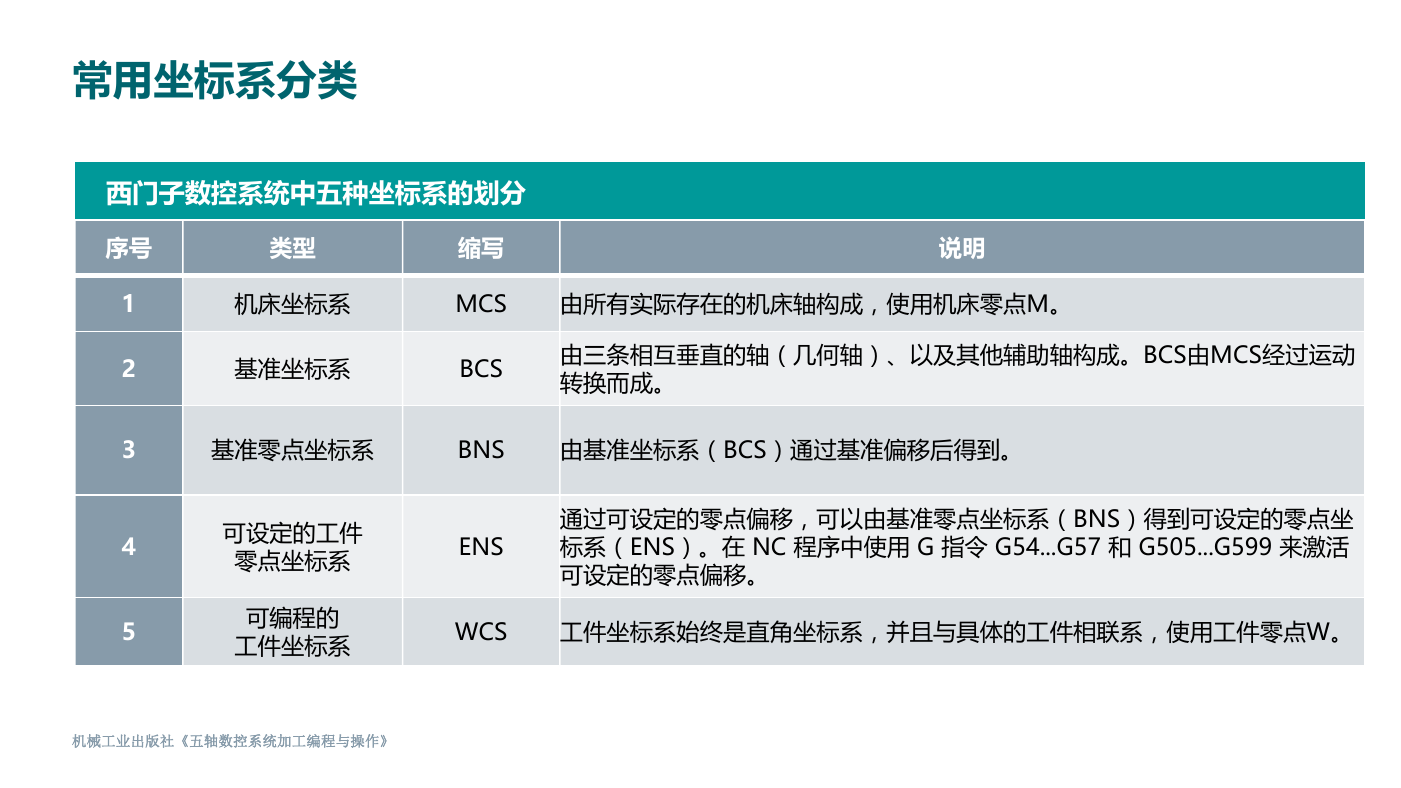

常用坐标系分类西门子数控系统中五种坐标系的划分序号类型 1 2 3 4 5 机械工业出版社《五轴数控系统加工编程与操作》机床坐标系基准坐标系缩写 MCS BCS 说明由所有实际存在的机床轴构成，使用机床零点M。由三条相互垂直的轴（几何轴）、以及其他辅助轴构成。BCS由MCS经过运动转换而成。基准零点坐标系 BNS 由基准坐标系（BCS）通过基准偏移后得到。可设定的工件零点坐标系可编程的工件坐标系 ENS 通过可设定的零点偏移，可以由基准零点坐标系（BNS）得到可设定的零点坐标系（ENS）。在 NC 程序中使用 G 指令 G54...G57 和 G505...G599 来激活可设定的零点偏移。 WCS 工件坐标系始终是直角坐标系，并且与具体的工件相联系，使用工件零点W。
