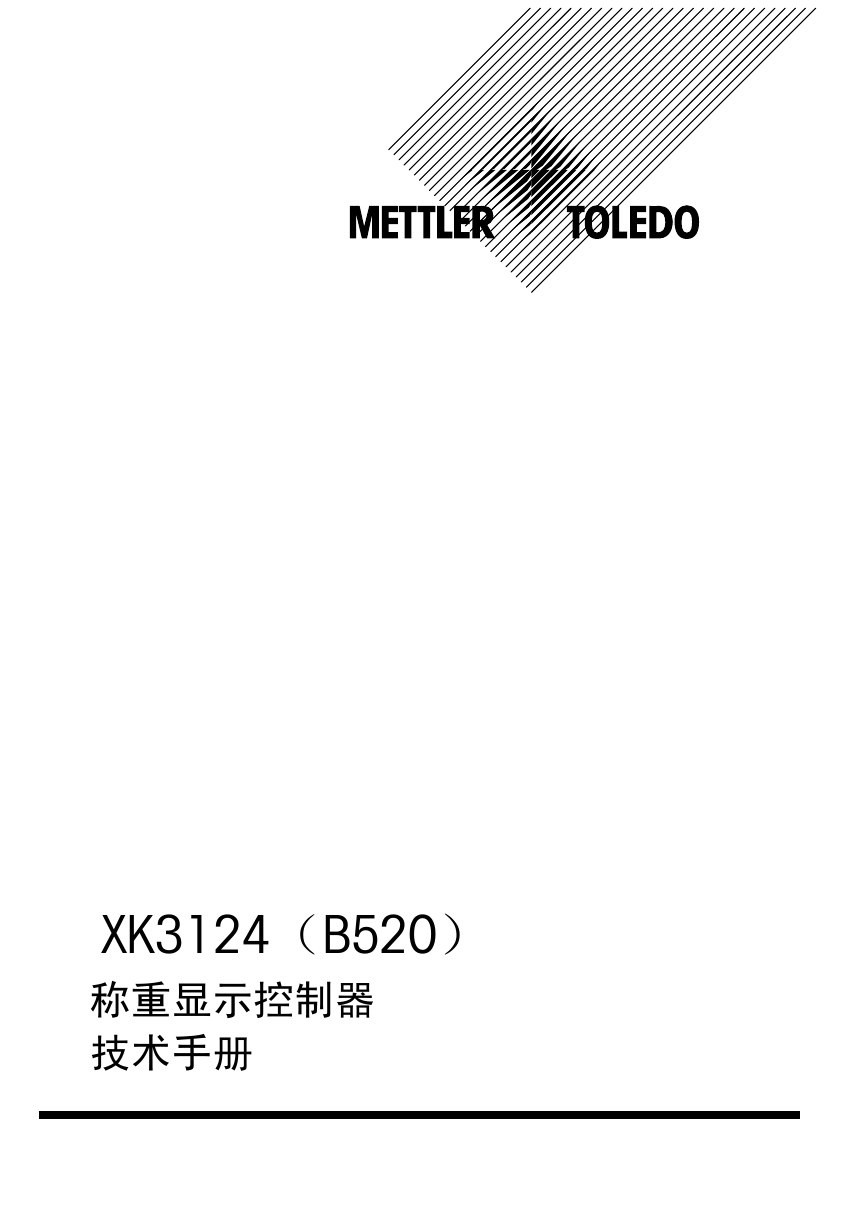

    XK3124（B520） 称重显示控制器 技术手册

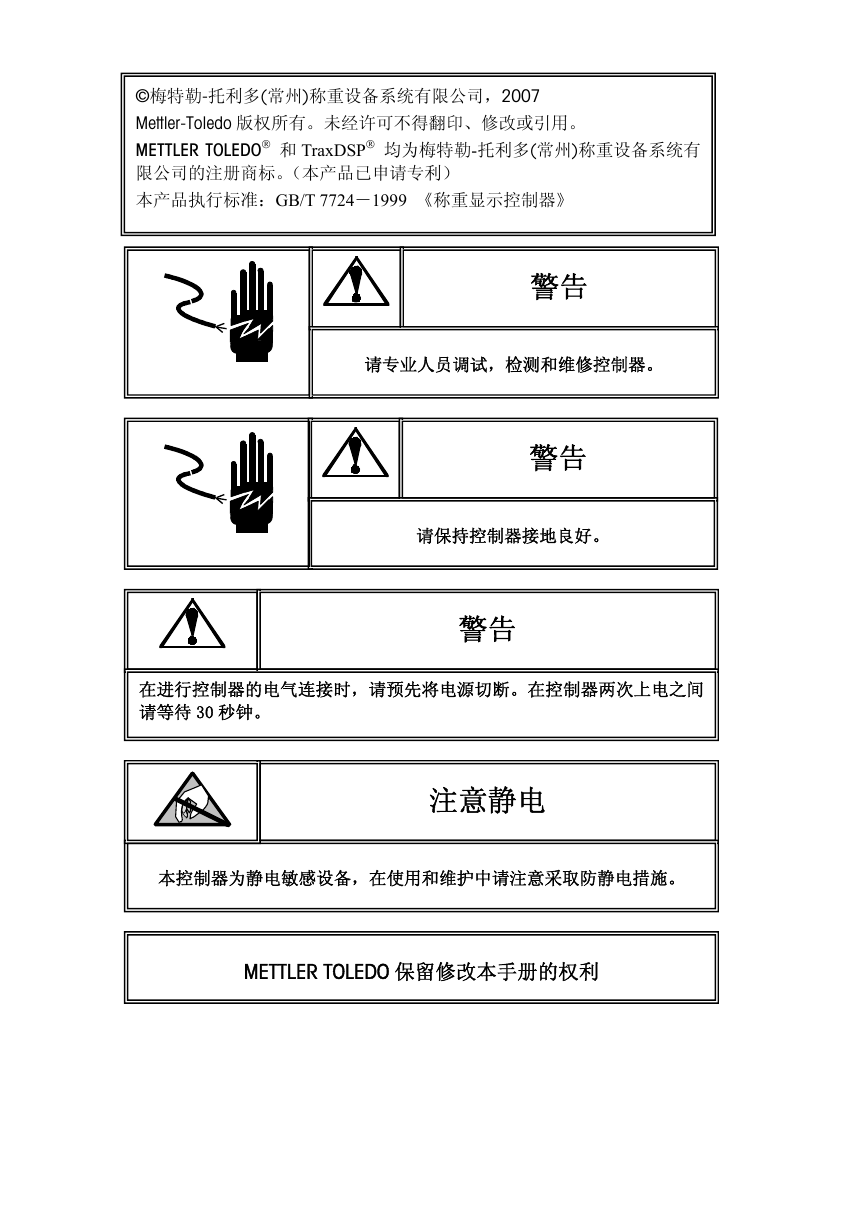

    ©梅特勒-托利多(常州)称重设备系统有限公司，2007 Mettler-Toledo 版权所有。未经许可不得翻印、修改或引用。 METTLER TOLEDO® 和 TraxDSP® 均为梅特勒-托利多(常州)称重设备系统有 限公司的注册商标。（本产品已申请专利） 本产品执行标准：GB/T 7724－1999 《称重显示控制器》 警告 请专业人员调试，检测和维修控制器。 警告 请保持控制器接地良好。 警告 在进行控制器的电气连接时，请预先将电源切断。在控制器两次上电之间 请等待 30 秒钟。 注意静电 本控制器为静电敏感设备，在使用和维护中请注意采取防静电措施。 METTLER TOLEDO 保留修改本手册的权利

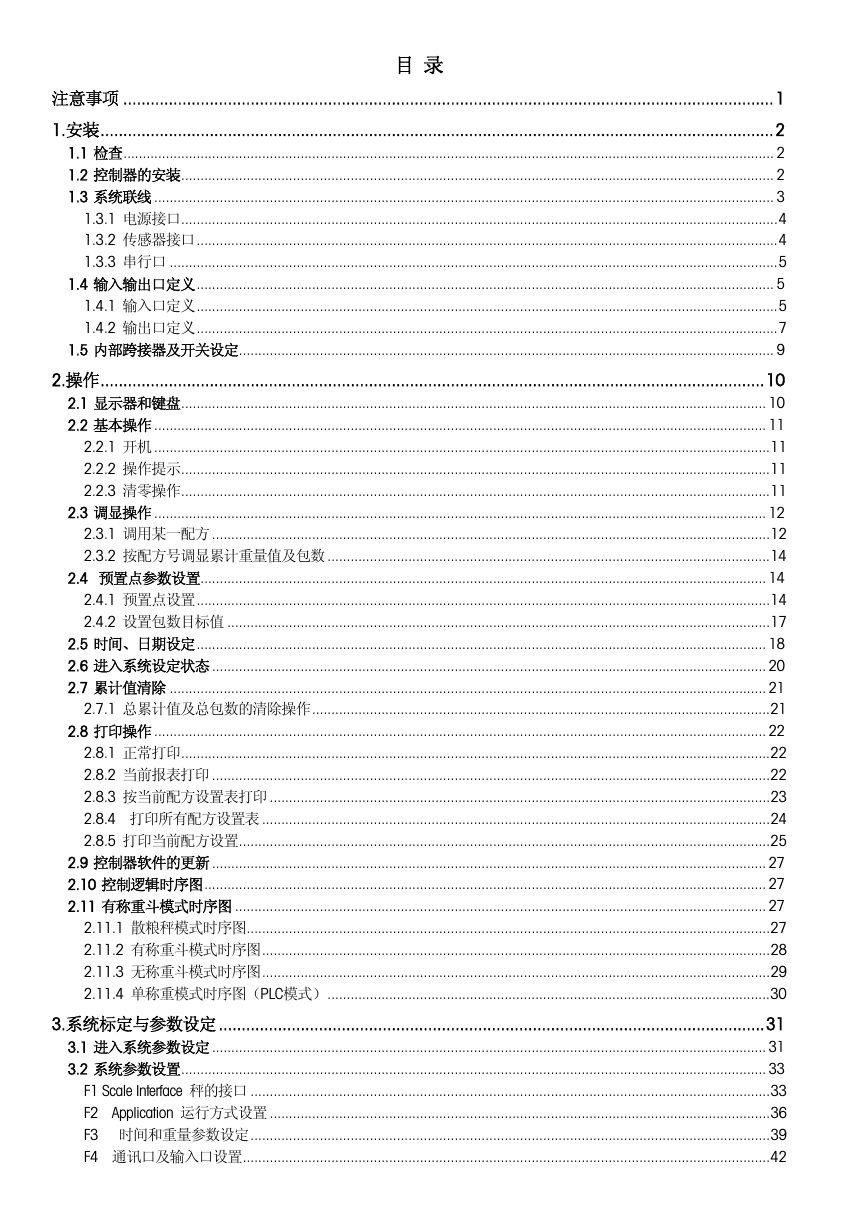

    目 录 注意事项 ...............................................................................................................................................1 1.安装....................................................................................................................................................2 1.1 检查......................................................................................................................................................................... 2 1.2 控制器的安装.......................................................................................................................................................... 2 1.3 系统联线 ................................................................................................................................................................. 3 1.3.1 电源接口...........................................................................................................................................................4 1.3.2 传感器接口.......................................................................................................................................................4 1.3.3 串行口 ..............................................................................................................................................................5 1.4 输入输出口定义...................................................................................................................................................... 5 1.4.1 输入口定义.......................................................................................................................................................5 1.4.2 输出口定义.......................................................................................................................................................7 1.5 内部跨接器及开关设定........................................................................................................................................... 9 2.操作..................................................................................................................................................10 2.1 显示器和键盘........................................................................................................................................................ 10 2.2 基本操作 ............................................................................................................................................................... 11 2.2.1 开机................................................................................................................................................................11 2.2.2 操作提示.........................................................................................................................................................11 2.2.3 清零操作.........................................................................................................................................................11 2.3 调显操作 ............................................................................................................................................................... 12 2.3.1 调用某一配方.................................................................................................................................................12 2.3.2 按配方号调显累计重量值及包数...................................................................................................................14 2.4 预置点参数设置................................................................................................................................................... 14 2.4.1 预置点设置.....................................................................................................................................................14 2.4.2 设置包数目标值 .............................................................................................................................................17 2.5 时间、日期设定.................................................................................................................................................... 18 2.6 进入系统设定状态................................................................................................................................................ 20 2.7 累计值清除 ........................................................................................................................................................... 21 2.7.1 总累计值及总包数的清除操作.......................................................................................................................21 2.8 打印操作 ............................................................................................................................................................... 22 2.8.1 正常打印.........................................................................................................................................................22 2.8.2 当前报表打印.................................................................................................................................................22 2.8.3 按当前配方设置表打印..................................................................................................................................23 2.8.4 打印所有配方设置表....................................................................................................................................24 2.8.5 打印当前配方设置..........................................................................................................................................25 2.9 控制器软件的更新................................................................................................................................................ 27 2.10 控制逻辑时序图.................................................................................................................................................. 27 2.11 有称重斗模式时序图 .......................................................................................................................................... 27 2.11.1 散粮秤模式时序图........................................................................................................................................27 2.11.2 有称重斗模式时序图....................................................................................................................................28 2.11.3 无称重斗模式时序图....................................................................................................................................29 2.11.4 单称重模式时序图（PLC模式）...................................................................................................................30 3.系统标定与参数设定........................................................................................................................31 3.1 进入系统参数设定................................................................................................................................................ 31 3.2 系统参数设置........................................................................................................................................................ 33 F1 Scale Interface 秤的接口 .......................................................................................................................................33 F2 Application 运行方式设置 ..................................................................................................................................36 F3 时间和重量参数设定.......................................................................................................................................39 F4 通讯口及输入口设置.........................................................................................................................................42

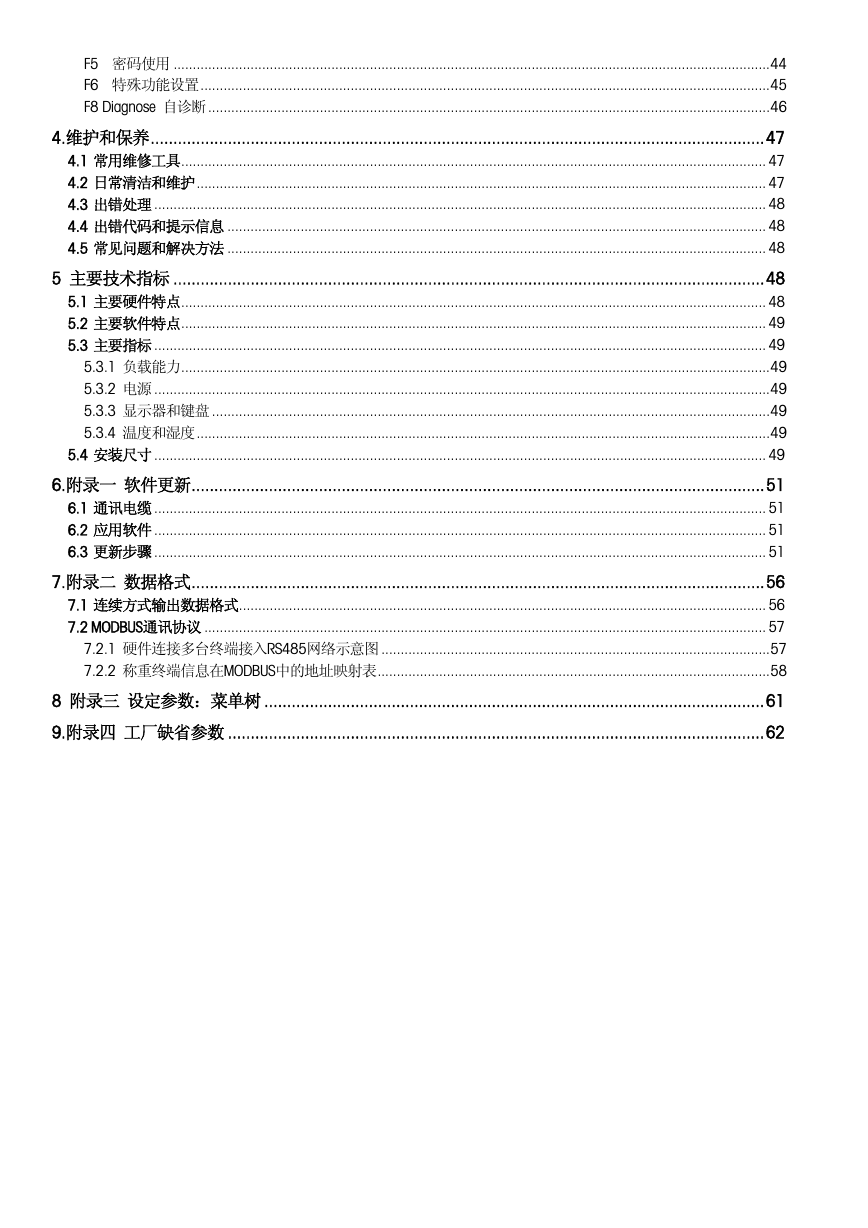

    F5 密码使用 ...........................................................................................................................................................44 F6 特殊功能设置....................................................................................................................................................45 F8 Diagnose 自诊断..................................................................................................................................................46 4.维护和保养.......................................................................................................................................47 4.1 常用维修工具........................................................................................................................................................ 47 4.2 日常清洁和维护.................................................................................................................................................... 47 4.3 出错处理 ............................................................................................................................................................... 48 4.4 出错代码和提示信息 ............................................................................................................................................ 48 4.5 常见问题和解决方法 ............................................................................................................................................ 48 5 主要技术指标 ..................................................................................................................................48 5.1 主要硬件特点........................................................................................................................................................ 48 5.2 主要软件特点........................................................................................................................................................ 49 5.3 主要指标 ............................................................................................................................................................... 49 5.3.1 负载能力.........................................................................................................................................................49 5.3.2 电源................................................................................................................................................................49 5.3.3 显示器和键盘.................................................................................................................................................49 5.3.4 温度和湿度.....................................................................................................................................................49 5.4 安装尺寸 ............................................................................................................................................................... 49 6.附录一 软件更新..............................................................................................................................51 6.1 通讯电缆 ............................................................................................................................................................... 51 6.2 应用软件 ............................................................................................................................................................... 51 6.3 更新步骤 ............................................................................................................................................................... 51 7.附录二 数据格式..............................................................................................................................56 7.1 连续方式输出数据格式......................................................................................................................................... 56 7.2 MODBUS通讯协议 .................................................................................................................................................. 57 7.2.1 硬件连接多台终端接入RS485网络示意图.....................................................................................................57 7.2.2 称重终端信息在MODBUS中的地址映射表......................................................................................................58 8 附录三 设定参数：菜单树 ..............................................................................................................61 9.附录四 工厂缺省参数 ......................................................................................................................62

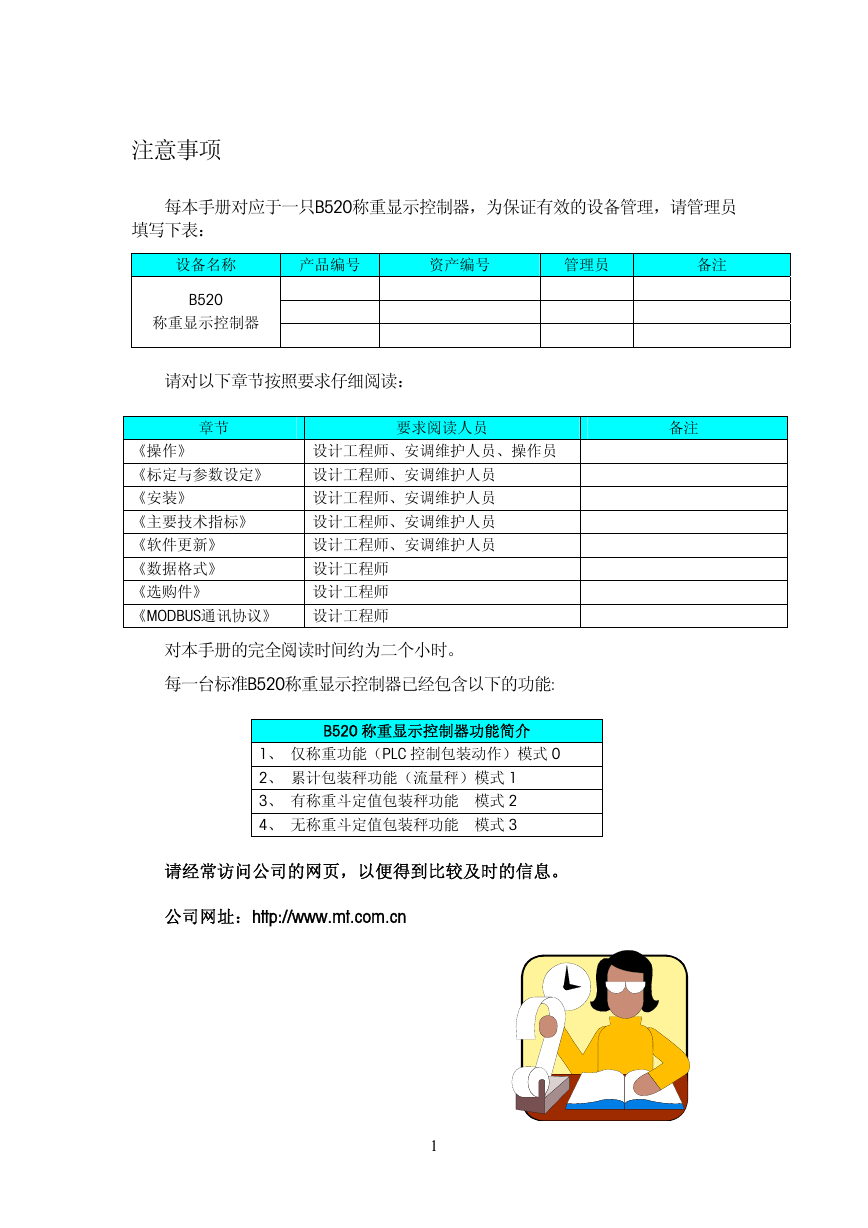

    注意事项 每本手册对应于一只B520称重显示控制器，为保证有效的设备管理，请管理员 填写下表： 设备名称 产品编号 资产编号 管理员 备注 B520 称重显示控制器 请对以下章节按照要求仔细阅读： 章节 要求阅读人员 备注 设计工程师、安调维护人员、操作员 《操作》 设计工程师、安调维护人员 《标定与参数设定》 设计工程师、安调维护人员 《安装》 设计工程师、安调维护人员 《主要技术指标》 设计工程师、安调维护人员 《软件更新》 设计工程师 《数据格式》 《选购件》 设计工程师 《MODBUS通讯协议》 设计工程师 对本手册的完全阅读时间约为二个小时。 每一台标准B520称重显示控制器已经包含以下的功能: B520 称重显示控制器功能简介 1、 仅称重功能（PLC 控制包装动作）模式 0 2、 累计包装秤功能（流量秤）模式 1 3、 有称重斗定值包装秤功能 模式 2 4、 无称重斗定值包装秤功能 模式 3 请经常访问公司的网页，以便得到比较及时的信息。 公司网址：http://www.mt.com.cn 1

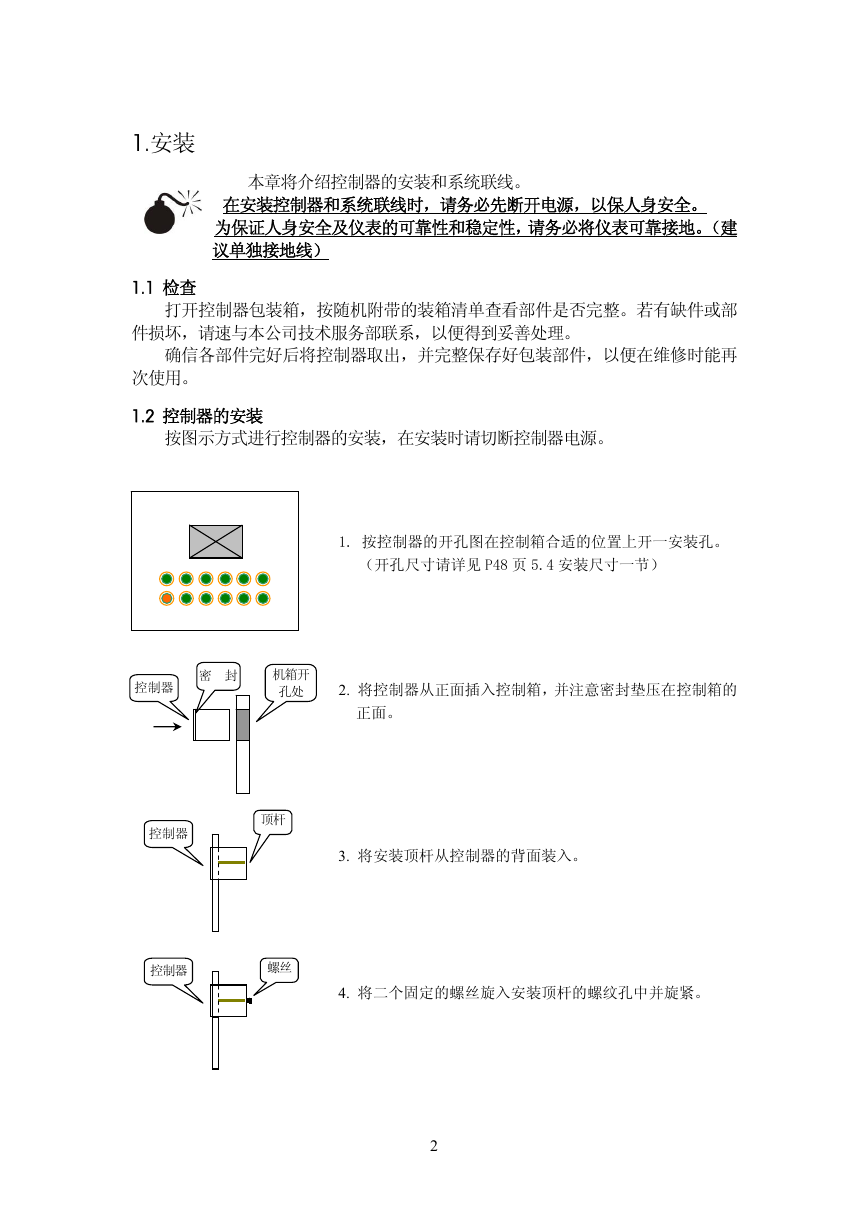

    1.安装 1.1 检查 本章将介绍控制器的安装和系统联线。 在安装控制器和系统联线时，请务必先断开电源，以保人身安全。 为保证人身安全及仪表的可靠性和稳定性，请务必将仪表可靠接地。（建 议单独接地线） 打开控制器包装箱，按随机附带的装箱清单查看部件是否完整。若有缺件或部 件损坏，请速与本公司技术服务部联系，以便得到妥善处理。 确信各部件完好后将控制器取出，并完整保存好包装部件，以便在维修时能再 次使用。 1.2 控制器的安装 按图示方式进行控制器的安装，在安装时请切断控制器电源。 1. 按控制器的开孔图在控制箱合适的位置上开一安装孔。 （开孔尺寸请详见 P48 页 5.4 安装尺寸一节） 控制器 机箱开 孔处 密 封 2. 将控制器从正面插入控制箱，并注意密封垫压在控制箱的 正面。 顶杆 螺丝 控制器 控制器 3. 将安装顶杆从控制器的背面装入。 4. 将二个固定的螺丝旋入安装顶杆的螺纹孔中并旋紧。 2

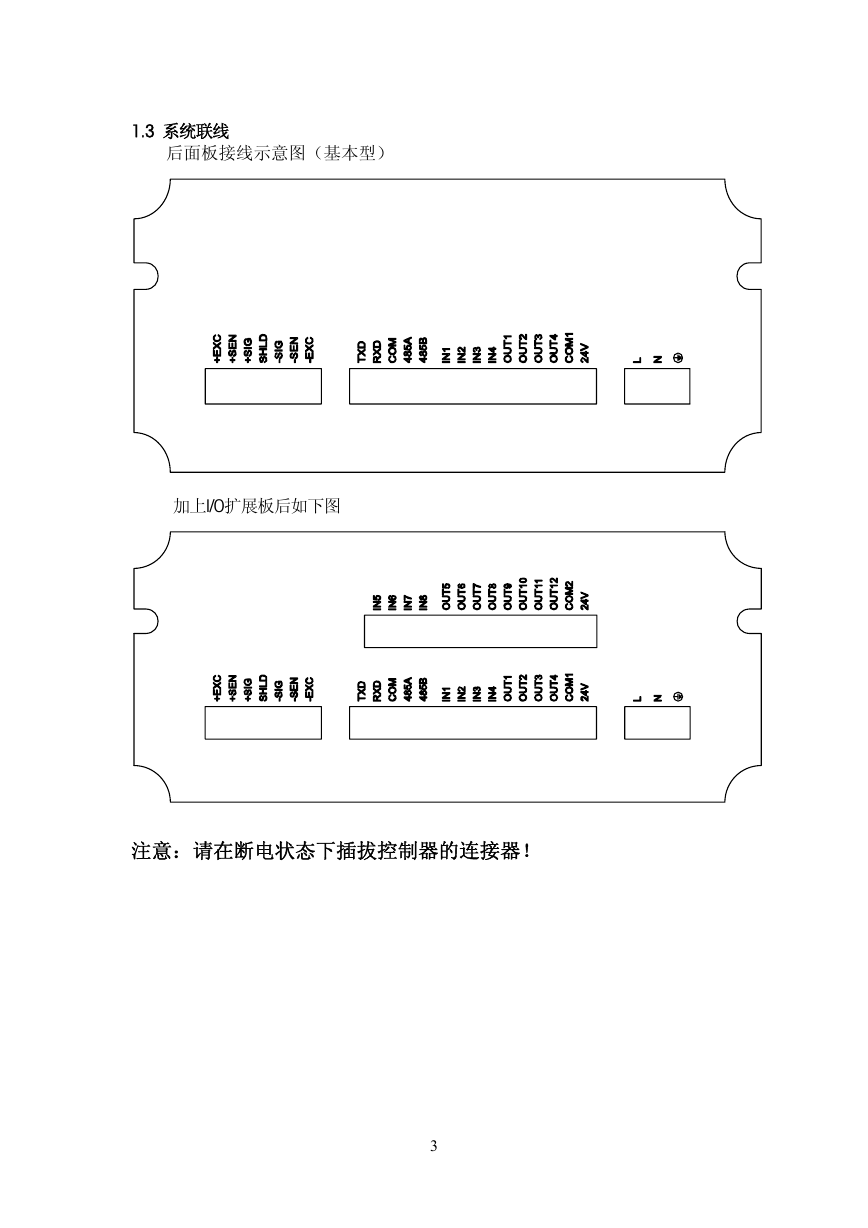

    1.3 系统联线 后面板接线示意图（基本型） 加上I/O扩展板后如下图 注意：请在断电状态下插拔控制器的连接器！ 3

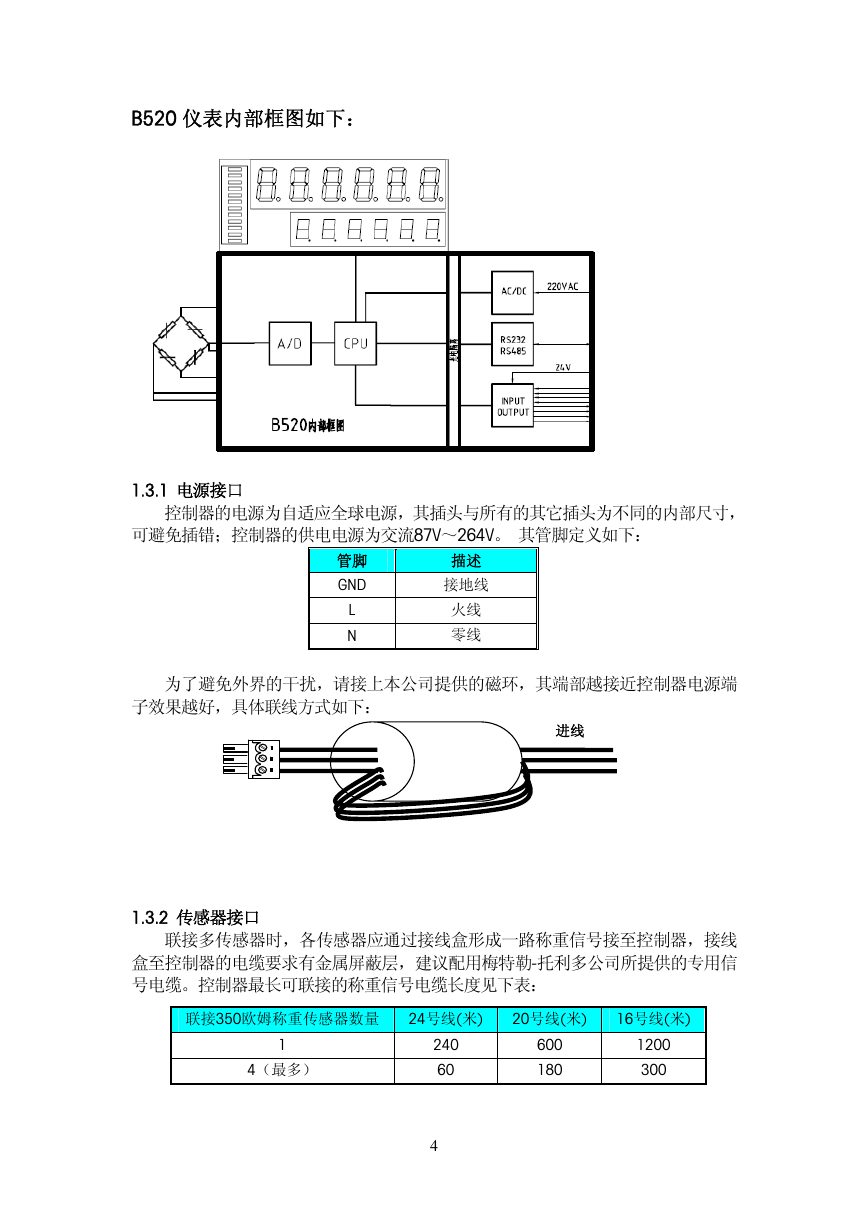

    B520 仪表内部框图如下： 1.3.1 电源接口 控制器的电源为自适应全球电源，其插头与所有的其它插头为不同的内部尺寸， 可避免插错；控制器的供电电源为交流87V～264V。 其管脚定义如下： 管脚 GND L N 描述 接地线 火线 零线 为了避免外界的干扰，请接上本公司提供的磁环，其端部越接近控制器电源端 子效果越好，具体联线方式如下： 进线 1.3.2 传感器接口 联接多传感器时，各传感器应通过接线盒形成一路称重信号接至控制器，接线 盒至控制器的电缆要求有金属屏蔽层，建议配用梅特勒-托利多公司所提供的专用信 号电缆。控制器最长可联接的称重信号电缆长度见下表： 联接350欧姆称重传感器数量 24号线(米) 20号线(米) 16号线(米) 1 4（最多） 600 180 1200 300 240 60 4
