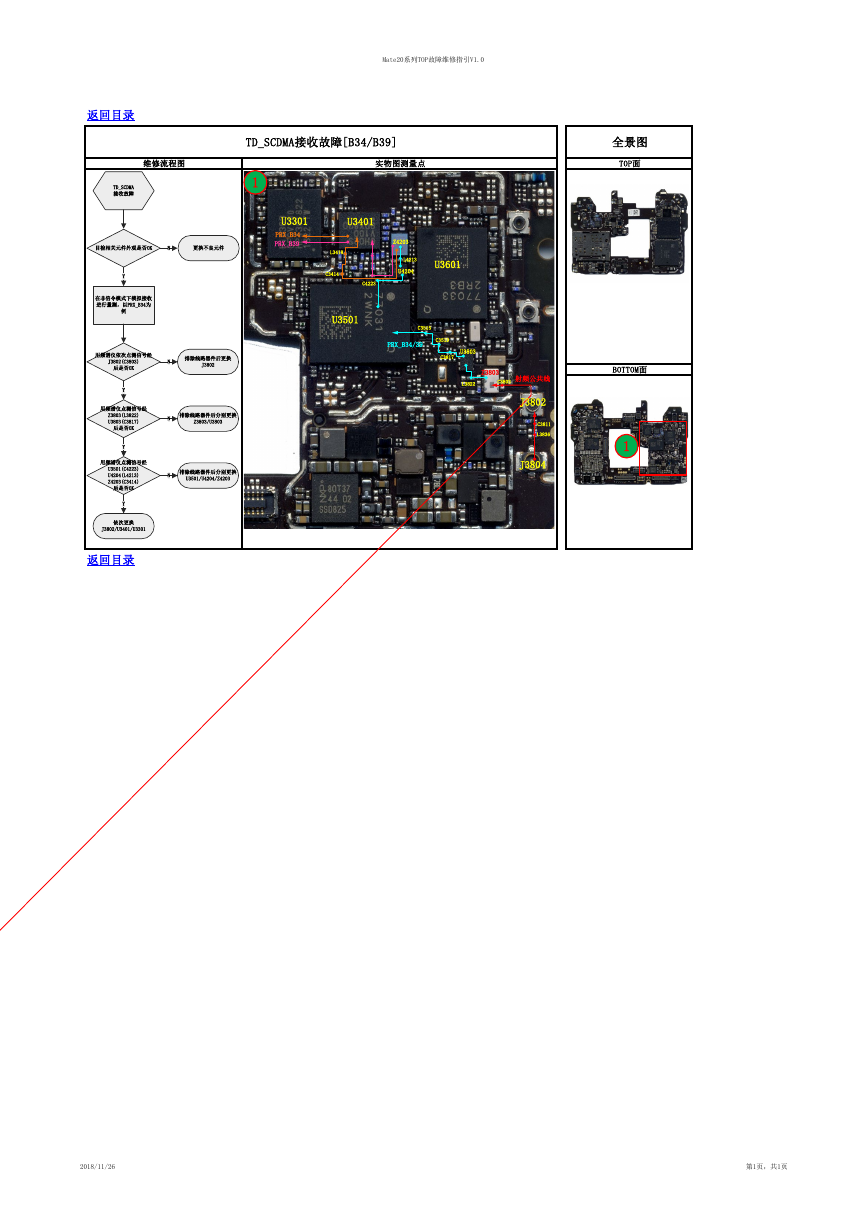

Mate20系列TOP故障维修指引V1.0 返回目录 TD_SCDMA接收故障[B34/B39] 维修流程图 实物图测量点 全景图 TOP面 TD_SCDMA 接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以PRX_B34为 例 用频谱仪依次点测信号经 J3802(C3803) 后是否OK Y 用频谱仪点测信号经 Z3803(L3822) U3803(C3817) 后是否OK Y 用频谱仪点测信号经 U3501(C4223) U4204(L4213) Z4203(C3414) 后是否OK Y 依次更换 J3802/U3401/U3301 返回目录 N N 排除线路器件后更换 J3802 排除线路器件后分别更换 Z3803/U3803 N 排除线路器件后分别更换 U3501/U4204/Z4203 U3301 PRX_B34 PRX_B39 U3401 L3418 C3414 C4223 U3501 Z4203 L4213 U4204 U3601 C3515 PRX_B34/39 C3519 U3803 C3817 Z3803 L3822 C3803 射频公共线 BOTTOM面 J3802 C3811 L3836 J3804 1 2018/11/26 第1页，共1页
