D-sub连接器系列, 最全的串口尺寸.pdf

发布时间：2022-05-30 发布人：admin 分类：说明书 资料大小：0.68M 资料格式：pdf 举报 版权申诉
第1页 / 共7页
第2页 / 共7页
第3页 / 共7页
第4页 / 共7页
第5页 / 共7页
第6页 / 共7页
第7页 / 共7页
资料共7页，全文预览结束
    C1.pdf
    C2.pdf

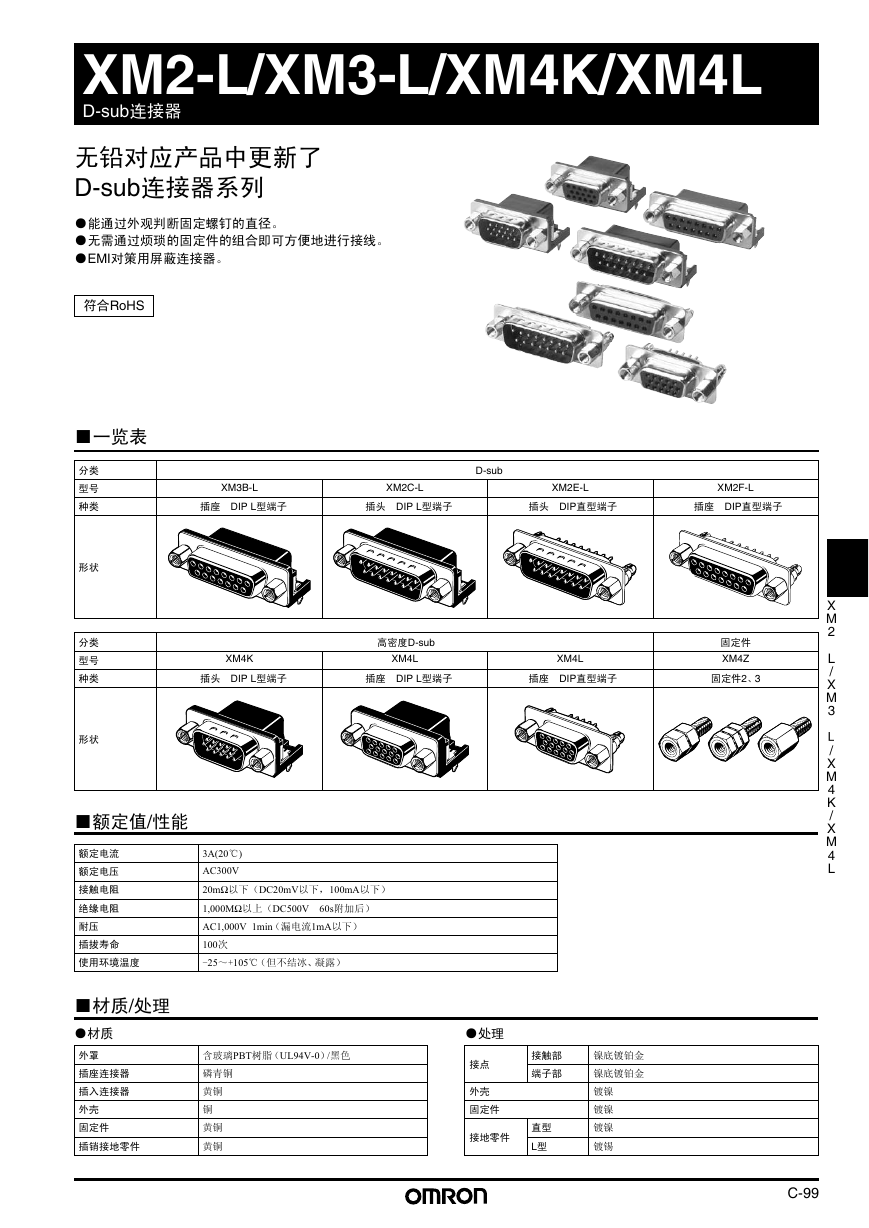

    XM2-L/XM3-L/XM4K/XM4L D-sub连接器 无铅对应产品中更新了 D-sub连接器系列 ●能通过外观判断固定螺钉的直径。 ●无需通过烦琐的固定件的组合即可方便地进行接线。 ●EMI对策用屏蔽连接器。 符合RoHS ■一览表 分类 型号 种类 形状 分类 型号 种类 形状 XM3B-L XM2C-L XM2E-L XM2F-L 插座�DIP L型端子 插头�DIP L型端子 插头�DIP直型端子 插座�DIP直型端子 D-sub XM4K 高密度D-sub XM4L XM4L 固定件 XM4Z 插头�DIP L型端子 插座�DIP L型端子 插座�DIP直型端子 固定件2、3 ■额定值/性能 额定电流 额定电压 接触电阻 绝缘电阻 耐压 插拔寿命 3A(20℃) AC300V 20mΩ以下（DC20mV以下，100mA以下） 1,000MΩ以上（DC500V�60s附加后） AC1,000V 1min（漏电流1mA以下） 100次 使用环境温度 -25～+105℃（但不结冰、凝露） ■材质/处理 ●材质 外罩 插座连接器 插入连接器 外壳 固定件 插销接地零件 含玻璃PBT树脂（UL94V-0）/黑色 磷青铜 黄铜 铜 黄铜 黄铜 ●处理 接点 外壳 固定件 接地零件 接触部 端子部 镍底镀铂金 镍底镀铂金 镀镍 镀镍 镀镍 镀锡 直型 L型 X M 2 � L / X M 3 � L / X M 4 K / X M 4 L C-99

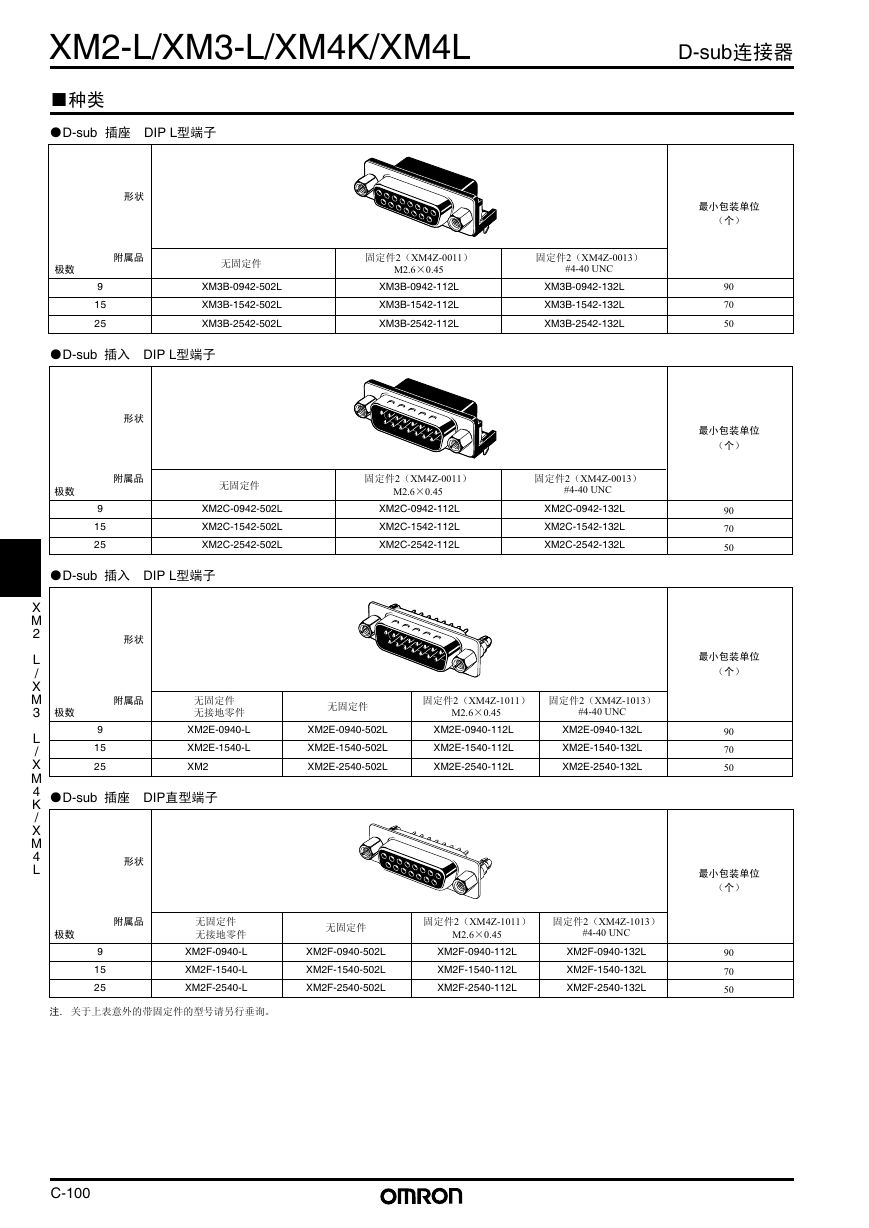

    XM2-L/XM3-L/XM4K/XM4L D-sub连接器 ■种类 ●D-sub 插座�DIP L型端子 形状 最小包装单位 （个） 附属品 极数 无固定件 固定件2（XM4Z-0011） 固定件2（XM4Z-0013） M2.6×0.45 #4-40 UNC 9 15 25 XM3B-0942-502L XM3B-0942-112L XM3B-0942-132L XM3B-1542-502L XM3B-1542-112L XM3B-1542-132L XM3B-2542-502L XM3B-2542-112L XM3B-2542-132L 90 70 50 ●D-sub 插入�DIP L型端子 形状 附属品 极数 无固定件 固定件2（XM4Z-0011） 固定件2（XM4Z-0013） M2.6×0.45 #4-40 UNC 9 15 25 XM2C-0942-502L XM2C-0942-112L XM2C-0942-132L XM2C-1542-502L XM2C-1542-112L XM2C-1542-132L XM2C-2542-502L XM2C-2542-112L XM2C-2542-132L ●D-sub 插入�DIP L型端子 形状 附属品 极数 无固定件 无接地零件 无固定件 固定件2（XM4Z-1011） 固定件2（XM4Z-1013） M2.6×0.45 #4-40 UNC 9 15 25 XM2E-0940-L XM2E-0940-502L XM2E-0940-112L XM2E-0940-132L XM2E-1540-L XM2E-1540-502L XM2E-1540-112L XM2E-1540-132L XM2 XM2E-2540-502L XM2E-2540-112L XM2E-2540-132L ●D-sub 插座�DIP直型端子 形状 X M 2 � L / X M 3 � L / X M 4 K / X M 4 L 附属品 极数 无固定件 无接地零件 无固定件 固定件2（XM4Z-1011） 固定件2（XM4Z-1013） M2.6×0.45 #4-40 UNC 9 15 25 XM2F-0940-L XM2F-0940-502L XM2F-0940-112L XM2F-0940-132L XM2F-1540-L XM2F-1540-502L XM2F-1540-112L XM2F-1540-132L XM2F-2540-L XM2F-2540-502L XM2F-2540-112L XM2F-2540-132L 注. 关于上表意外的带固定件的型号请另行垂询。 最小包装单位 （个） 90 70 50 最小包装单位 （个） 90 70 50 最小包装单位 （个） 90 70 50 C-100

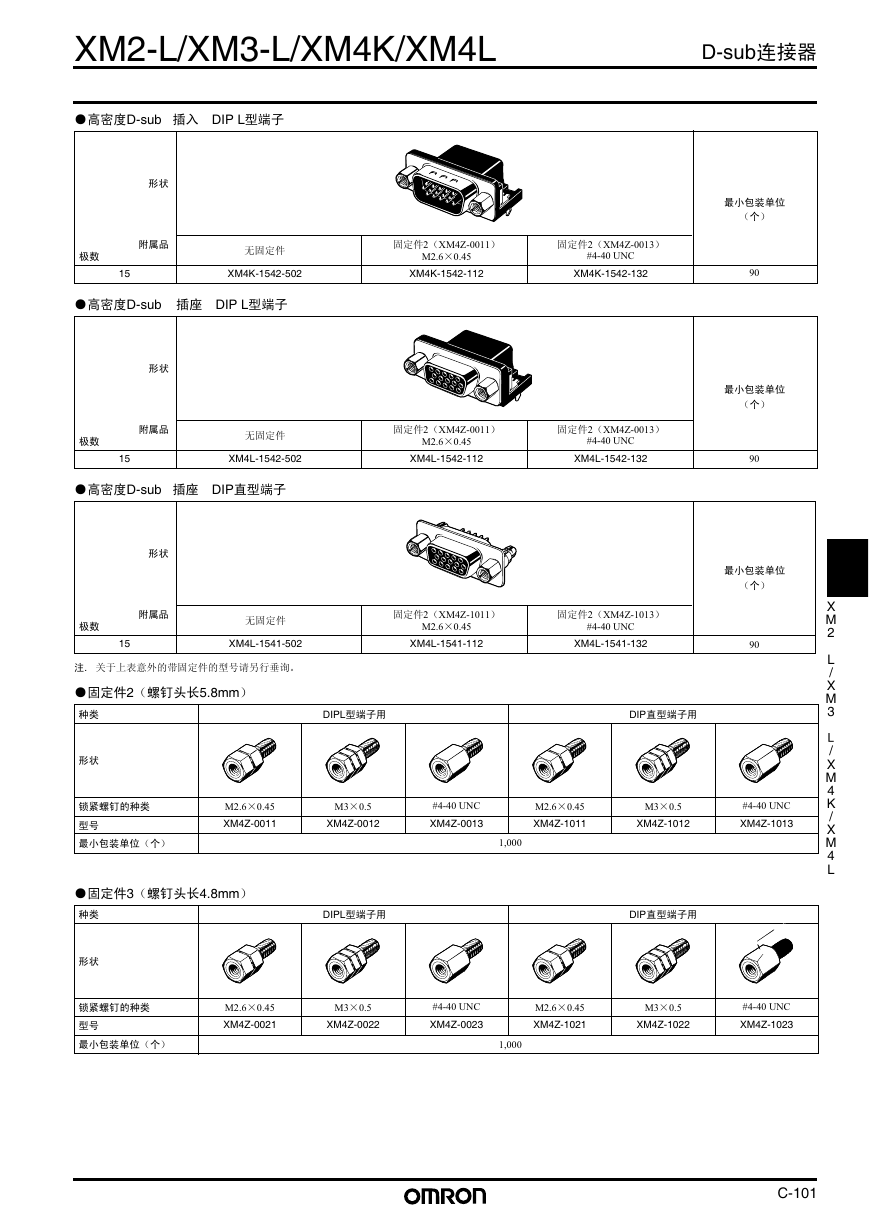

    XM2-L/XM3-L/XM4K/XM4L D-sub连接器 ●高密度D-sub 插入�DIP L型端子 形状 附属品 极数 无固定件 固定件2（XM4Z-0011） 固定件2（XM4Z-0013） M2.6×0.45 #4-40 UNC 15 XM4K-1542-502 XM4K-1542-112 XM4K-1542-132 90 最小包装单位 （个） ●高密度D-sub 插座�DIP L型端子 形状 附属品 极数 无固定件 固定件2（XM4Z-0011） 固定件2（XM4Z-0013） M2.6×0.45 #4-40 UNC 15 XM4L-1542-502 XM4L-1542-112 XM4L-1542-132 90 最小包装单位 （个） ●高密度D-sub 插座�DIP直型端子 形状 附属品 极数 无固定件 固定件2（XM4Z-1011） 固定件2（XM4Z-1013） M2.6×0.45 #4-40 UNC 15 XM4L-1541-502 XM4L-1541-112 XM4L-1541-132 90 最小包装单位 （个） 注. 关于上表意外的带固定件的型号请另行垂询。 ●固定件2（螺钉头长5.8mm） 种类 形状 DIPL型端子用 DIP直型端子用 锁紧螺钉的种类 M2.6×0.45 M3×0.5 #4-40 UNC M2.6×0.45 M3×0.5 #4-40 UNC 型号 最小包装单位（个） XM4Z-0011 XM4Z-0012 XM4Z-0013 XM4Z-1011 XM4Z-1012 XM4Z-1013 1,000 ●固定件3（螺钉头长4.8mm） 种类 形状 DIPL型端子用 DIP直型端子用 锁紧螺钉的种类 M2.6×0.45 M 3×0.5 #4-40 UNC M2.6×0.45 M3×0.5 #4-40 UNC 型号 最小包装单位（个） XM4Z-0021 XM4Z-0022 XM4Z-0023 XM4Z-1021 XM4Z-1022 XM4Z-1023 1,000 X M 2 � L / X M 3 � L / X M 4 K / X M 4 L C-101

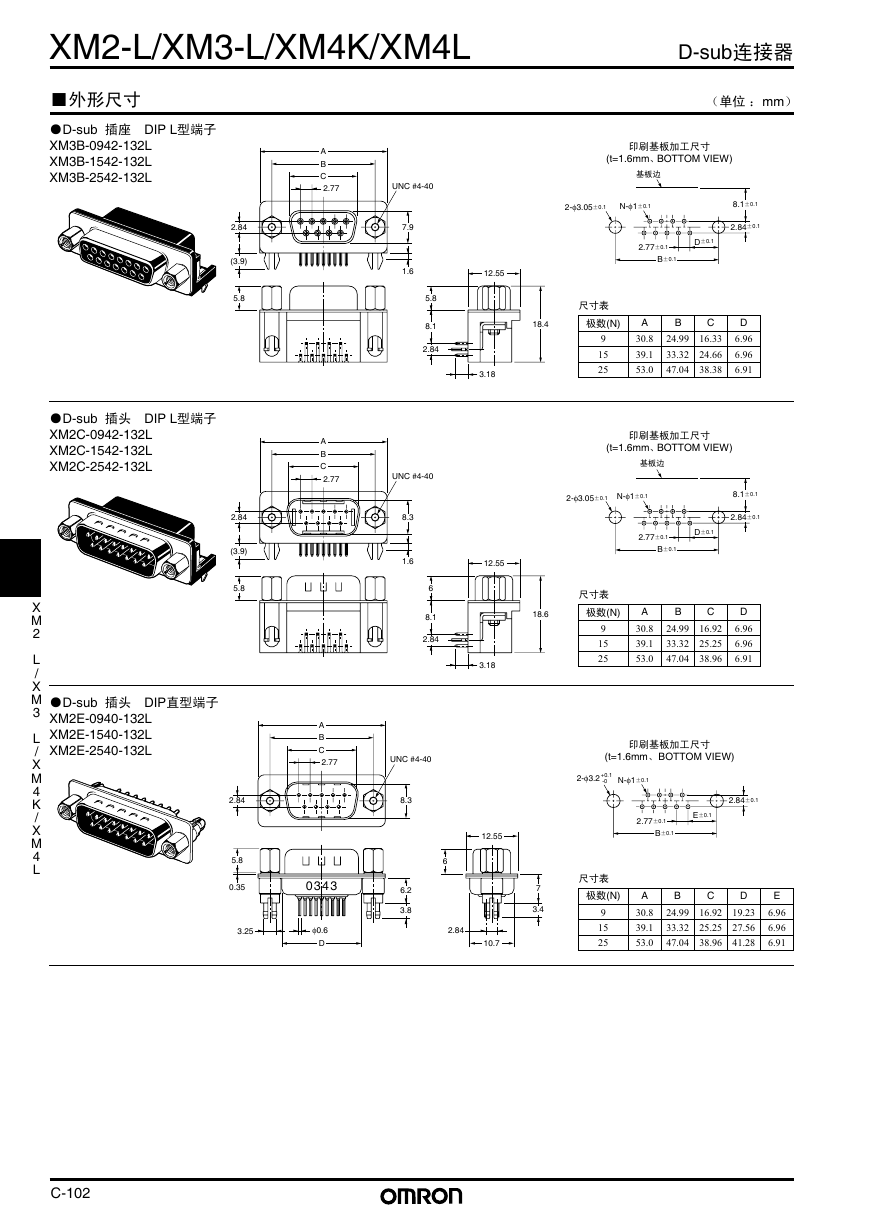

    XM2-L/XM3-L/XM4K/XM4L D-sub连接器 （单位 ：mm） A B C 2.77 A B C 2.77 UNC #4-40 7.9 1.6 5.8 8.1 2.84 UNC #4-40 8.3 1.6 6 8.1 2.84 印刷基板加工尺寸 (t=1.6mm、BOTTOM VIEW) 基板边 2-φ3.05±0.1 N-φ1±0.1 8.1±0.1 2.84±0.1 D±0.1 2.77±0.1 B±0.1 尺寸表 18.4 极数(N) A B C D 9 15 25 30.8 39.1 53.0 24.99 16.33 33.32 24.66 47.04 38.38 6.96 6.96 6.91 印刷基板加工尺寸 (t=1.6mm、BOTTOM VIEW) 基板边 2-φ3.05±0.1 N-φ1±0.1 8.1±0.1 2.84±0.1 D±0.1 2.77±0.1 B±0.1 尺寸表 18.6 极数(N) A B C D 9 15 25 30.8 39.1 53.0 24.99 16.92 33.32 25.25 47.04 38.96 6.96 6.96 6.91 12.55 3.18 12.55 3.18 A B C 2.77 UNC #4-40 8.3 6.2 3.8 12.55 6 2.84 10.7 0 3 4 3 φ0.6 D 印刷基板加工尺寸 (t=1.6mm、 BOTTOM VIEW) 2-φ3.2 +0.1 -0 N-φ1±0.1 2.84±0.1 E±0.1 2.77±0.1 B±0.1 7 3.4 尺寸表 极数(N) A B C D E 9 15 25 30.8 39.1 53.0 24.99 16.92 19.23 33.32 25.25 27.56 47.04 38.96 41.28 6.96 6.96 6.91 ■外形尺寸 ●D-sub 插座�DIP L型端子 XM3B-0942-132L XM3B-1542-132L XM3B-2542-132L ●D-sub 插头�DIP L型端子 XM2C-0942-132L XM2C-1542-132L XM2C-2542-132L ●D-sub 插头�DIP直型端子 XM2E-0940-132L XM2E-1540-132L XM2E-2540-132L X M 2 � L / X M 3 � L / X M 4 K / X M 4 L 2.84 (3.9) 5.8 2.84 (3.9) 5.8 2.84 5.8 0.35 3.25 C-102

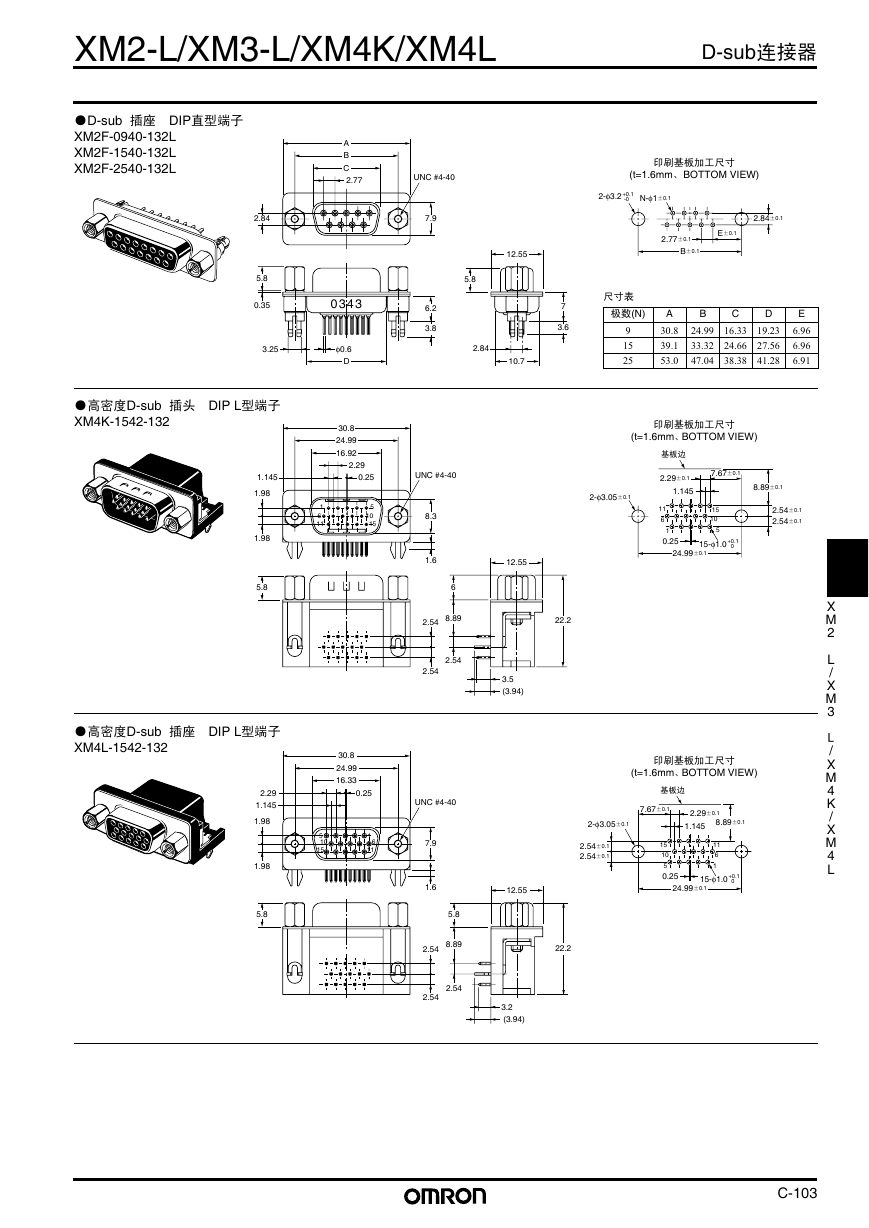

    XM2-L/XM3-L/XM4K/XM4L D-sub连接器 ●D-sub 插座�DIP直型端子 XM2F-0940-132L XM2F-1540-132L XM2F-2540-132L A B C 2.77 UNC #4-40 0 3 4 3 φ0.6 D 30.8 24.99 16.92 2.29 0.25 1 6 11 5 10 15 2.84 5.8 0.35 3.25 ●高密度D-sub 插头�DIP L型端子 XM4K-1542-132 1.145 1.98 1.98 5.8 ●高密度D-sub 插座�DIP L型端子 XM4L-1542-132 30.8 24.99 16.33 0.25 5 10 15 1 6 11 2.29 1.145 1.98 1.98 5.8 印刷基板加工尺寸 (t=1.6mm、 BOTTOM VIEW) 2-φ3.2 +0.1 -0 N-φ1±0.1 2.84±0.1 E±0.1 2.77±0.1 B±0.1 7 3.6 尺寸表 极数(N) A B C D E 9 15 25 30.8 39.1 53.0 24.99 16.33 19.23 33.32 24.66 27.56 47.04 38.38 41.28 6.96 6.96 6.91 7.9 6.2 3.8 12.55 5.8 2.84 10.7 UNC #4-40 8.3 1.6 6 12.55 8.89 2.54 22.2 2.54 2.54 3.5 (3.94) UNC #4-40 7.9 1.6 5.8 8.89 2.54 2.54 2.54 12.55 3.2 (3.94) 22.2 印刷基板加工尺寸 (t=1.6mm、BOTTOM VIEW) 2-φ3.05±0.1 基板边 2.29±0.1 1.145 7.67±0.1 8.89±0.1 11 6 1 0.25 15 10 5 15-φ1.0 +0.1 0 24.99±0.1 2.54±0.1 2.54±0.1 印刷基板加工尺寸 (t=1.6mm、BOTTOM VIEW) 基板边 7.67±0.1 2.29±0.1 1.145 8.89±0.1 15 10 5 0.25 11 6 1 15-φ1.0 +0.1 0 24.99±0.1 2-φ3.05±0.1 2.54±0.1 2.54±0.1 X M 2 � L / X M 3 � L / X M 4 K / X M 4 L C-103

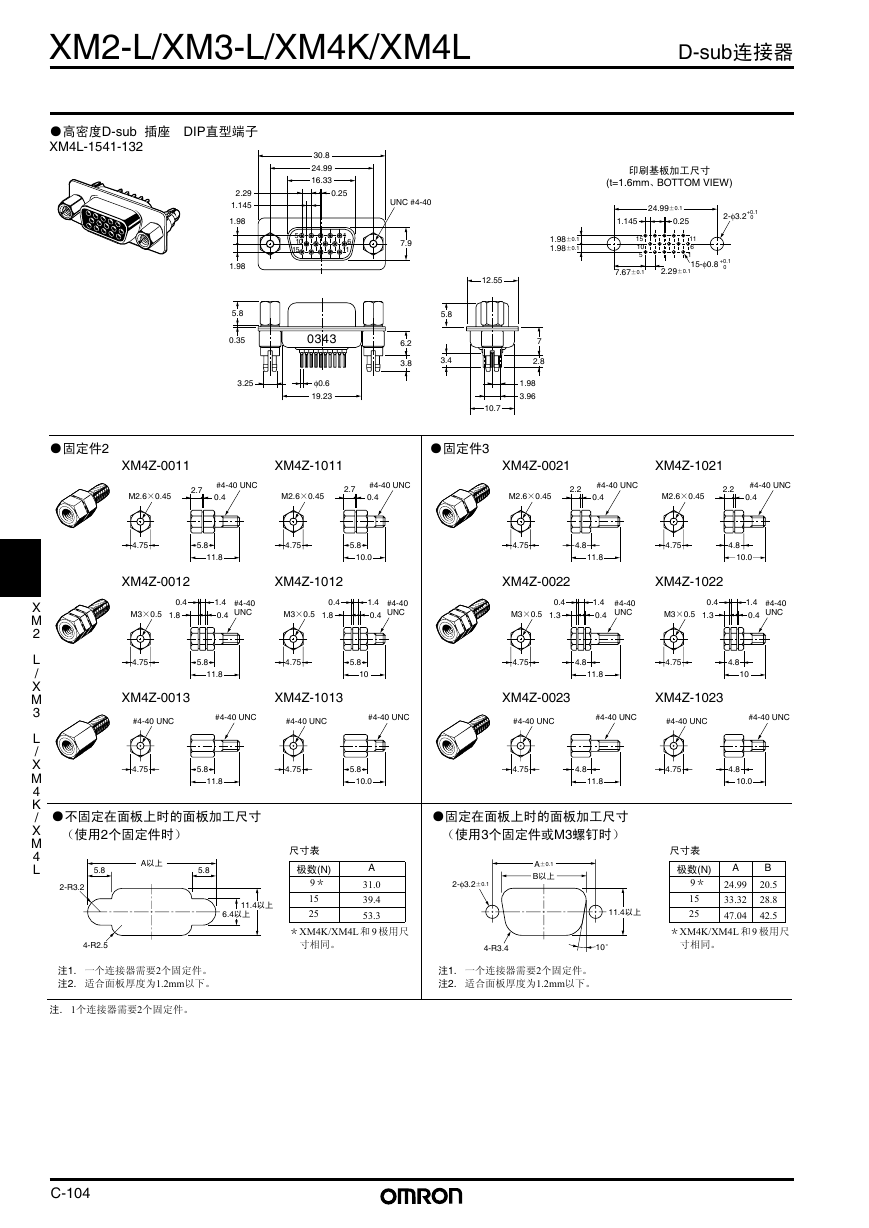

    XM2-L/XM3-L/XM4K/XM4L D-sub连接器 ●高密度D-sub 插座�DIP直型端子 XM4L-1541-132 30.8 24.99 16.33 0.25 5 10 15 1 6 11 0343 φ0.6 19.23 2.29 1.145 1.98 1.98 5.8 0.35 3.25 UNC #4-40 7.9 6.2 3.8 5.8 3.4 12.55 10.7 7 2.8 1.98 3.96 印刷基板加工尺寸 (t=1.6mm、BOTTOM VIEW) 24.99±0.1 1.145 0.25 2-φ3.2 +0.1 0 1.98±0.1 1.98±0.1 15 10 5 7.67±0.1 11 6 1 15-φ0.8 +0.1 0 2.29±0.1 ●固定件2 ●固定件3 XM4Z-0011 XM4Z-1011 XM4Z-0021 XM4Z-1021 M2.6×0.45 #4-40 UNC 2.7 0.4 M2.6×0.45 0.4 2.7 #4-40 UNC M2.6×0.45 0.4 M2.6×0.45 0.4 2.2 #4-40 UNC 2.2 #4-40 UNC 4.75 5.8 11.8 4.75 5.8 10.0 4.75 4.8 4.75 11.8 4.8 10.0 XM4Z-0012 XM4Z-1012 XM4Z-0022 XM4Z-1022 0.4 M3×0.5 1.8 1.4 0.4 #4-40 UNC 0.4 M3×0.5 1.8 1.4 0.4 #4-40 UNC 0.4 M3×0.5 1.3 1.4 0.4 #4-40 UNC 0.4 M3×0.5 1.3 1.4 0.4 #4-40 UNC 4.75 5.8 11.8 4.75 5.8 10 4.75 4.8 4.75 11.8 4.8 10 XM4Z-0013 XM4Z-1013 XM4Z-0023 XM4Z-1023 #4-40 UNC #4-40 UNC #4-40 UNC #4-40 UNC #4-40 UNC #4-40 UNC #4-40 UNC #4-40 UNC 4.75 5.8 11.8 4.75 5.8 10.0 4.75 4.8 4.75 11.8 4.8 10.0 ●不固定在面板上时的面板加工尺寸 ●固定在面板上时的面板加工尺寸 （使用2个固定件时） （使用3个固定件或M3螺钉时） 5.8 A以上 5.8 2-R3.2 4-R2.5 尺寸表 极数(N) 9＊ 15 25 A 31.0 39.4 53.3 ＊XM4K/XM4L 和 9 极用尺 寸相同。 11.4以上 6.4以上 注1. 一个连接器需要2个固定件。 注2. 适合面板厚度为1.2mm以下。 注. 1个连接器需要2个固定件。 A±0.1 B以上 2-φ3.2±0.1 11.4以上 4-R3.4 10° 注1. 一个连接器需要2个固定件。 注2. 适合面板厚度为1.2mm以下。 尺寸表 极数(N) A B 9＊ 24.99 15 33.32 25 47.04 20.5 28.8 42.5 ＊XM4K/XM4L 和 9 极用尺 寸相同。 X M 2 � L / X M 3 � L / X M 4 K / X M 4 L C-104
    XM2-L/XM3-L/XM4K/XM4L D-sub连接器 ■请正确使用 使用注意事项 ●接地的处理方法（锁销接地零件） � � 接地在基板的连接器安装孔周围设置铜箔，在组装了连接器和 接地零件后，请如下图所示，进行焊接浸锡。 将连接器插入印刷基板，请将连接器端子和锁销同时在印刷基 板上进行焊接浸锡。 锁销接地零件 印刷基板(t=1.6mm) 约1.9 ●自动焊接 关于自动焊接的条件（喷射式） (1) 焊接温度 250±5℃ (2) 连续焊接时间 5±1秒以内 ●固定件�接地零件的紧固扭矩 将固定件安装到连接器本体时请以0.49N�m的扭矩扭紧。 另外，请用合适尺寸的工具进行作业。 X M 2 � L / X M 3 � L / X M 4 K / X M 4 L C-105
