红米6Pro原厂维修图纸(红米6Pro 三级维修指导).pdf

发布时间：2022-03-07 发布人：admin 分类：说明书 资料大小：2.06M 资料格式：pdf 举报 版权申诉
第1页 / 共21页
第2页 / 共21页
第3页 / 共21页
第4页 / 共21页
第5页 / 共21页
第6页 / 共21页
第7页 / 共21页
第8页 / 共21页
资料共21页，剩余部分请下载后查看

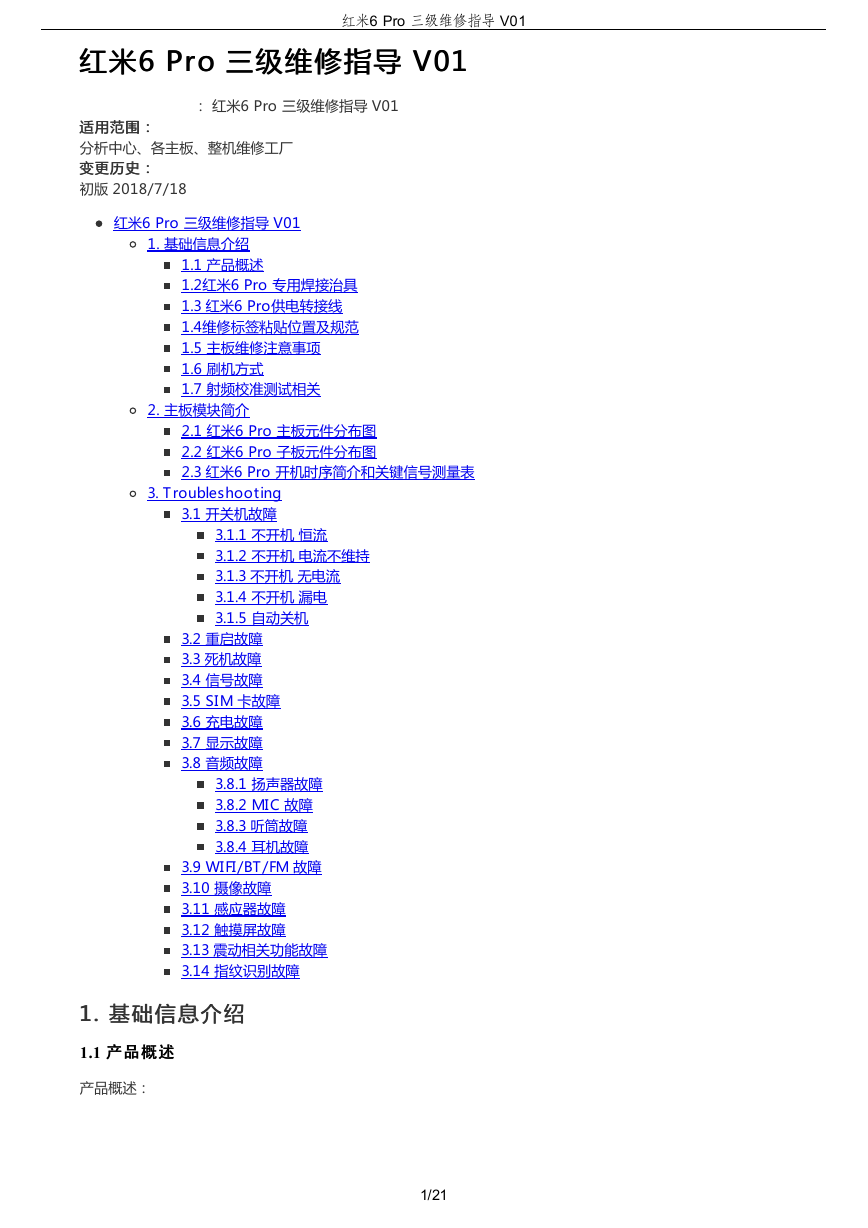

    红⽶6 Pro 三级维修指导 V01 红米6 Pro 三级维修指导 V01 红米6 Pro 三级维修指导 V01 ： 红米6 Pro 三级维修指导 V01 适用范围： 适用范围： 分析中心、各主板、整机维修工厂 变更历史： 变更历史： 初版 2018/7/18 红米6 Pro 三级维修指导 V01 1. 基础信息介绍 1.1 产品概述 1.2红米6 Pro 专用焊接治具 1.3 红米6 Pro供电转接线 1.4维修标签粘贴位置及规范 1.5 主板维修注意事项 1.6 刷机方式 1.7 射频校准测试相关 2. 主板模块简介 2.1 红米6 Pro 主板元件分布图 2.2 红米6 Pro 子板元件分布图 2.3 红米6 Pro 开机时序简介和关键信号测量表 3. Troubleshooting 3.1 开关机故障 3.1.1 不开机 恒流 3.1.2 不开机 电流不维持 3.1.3 不开机 无电流 3.1.4 不开机 漏电 3.1.5 自动关机 3.2 重启故障 3.3 死机故障 3.4 信号故障 3.5 SIM 卡故障 3.6 充电故障 3.7 显示故障 3.8 音频故障 3.8.1 扬声器故障 3.8.2 MIC 故障 3.8.3 听筒故障 3.8.4 耳机故障 3.9 WIFI/BT/FM 故障 3.10 摄像故障 3.11 感应器故障 3.12 触摸屏故障 3.13 震动相关功能故障 3.14 指纹识别故障 1. 基础信息介绍 1. 基础信息介绍 1.1 产品概述 产品概述 产品概述： 1/21

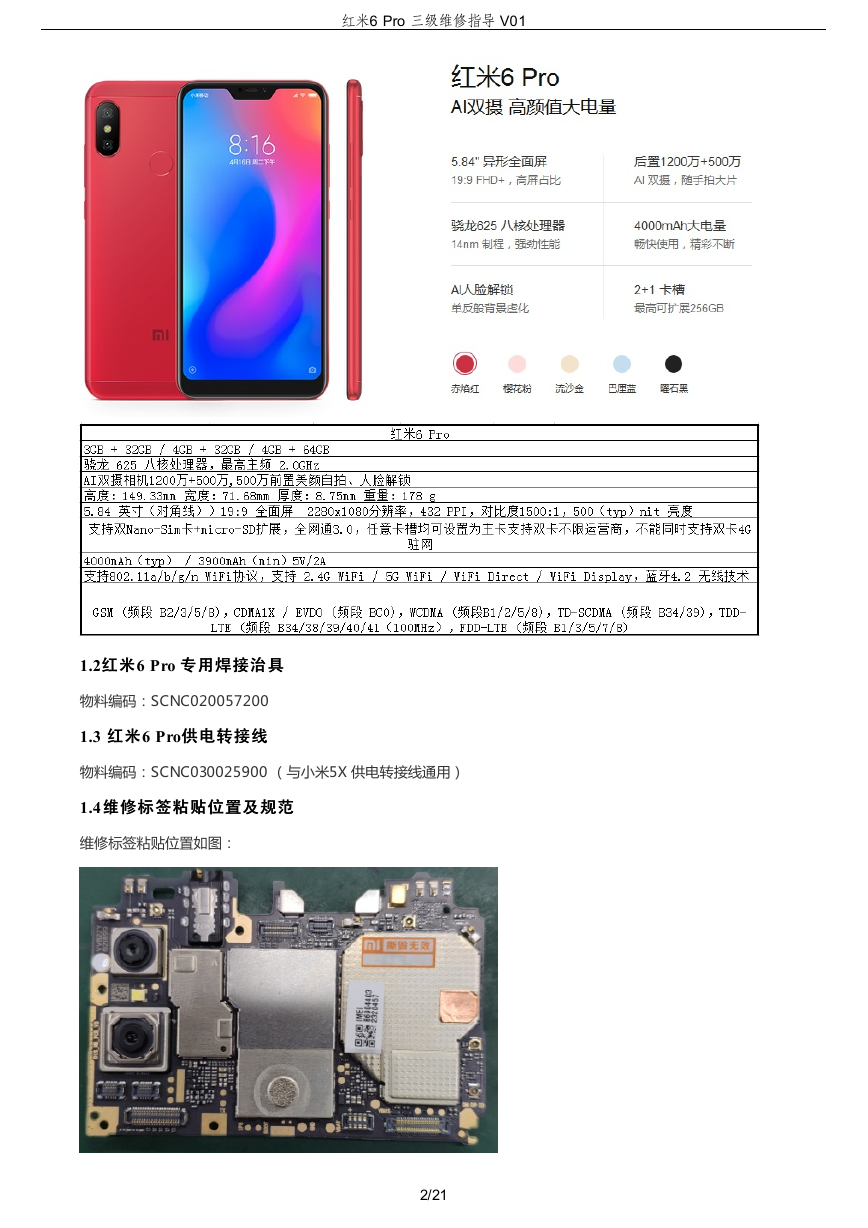

    红⽶6 Pro 三级维修指导 V01 1.2红⽶红⽶6 Pro 专⽤焊接治具 专⽤焊接治具 物料编码：SCNC020057200 1.3 红⽶红⽶6 Pro供电转接线 供电转接线 物料编码：SCNC030025900 （与小米5X 供电转接线通用） 1.4维修标签粘贴位置及规范 维修标签粘贴位置及规范 维修标签粘贴位置如图： 2/21

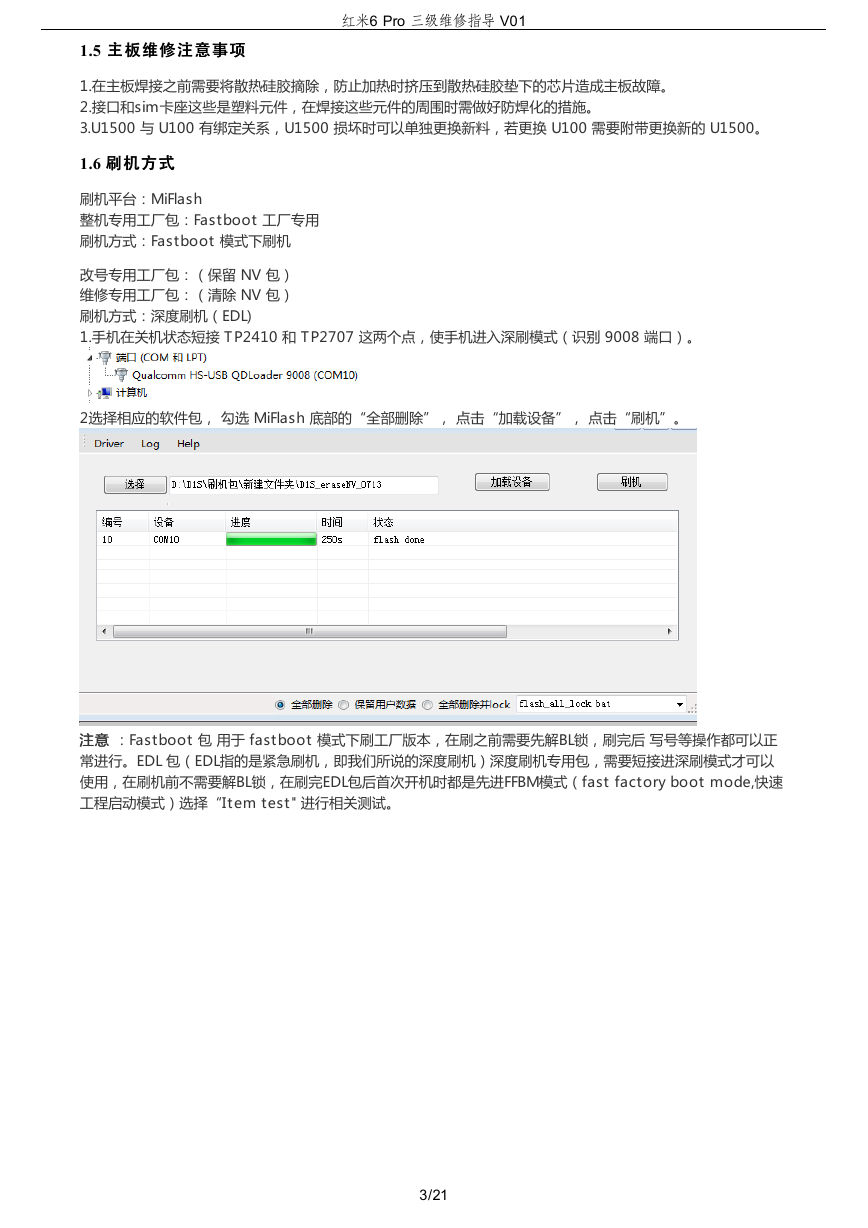

    1.5 主板维修注意事项 主板维修注意事项 红⽶6 Pro 三级维修指导 V01 1.在主板焊接之前需要将散热硅胶摘除，防止加热时挤压到散热硅胶垫下的芯片造成主板故障。 2.接口和sim卡座这些是塑料元件，在焊接这些元件的周围时需做好防焊化的措施。 3.U1500 与 U100 有绑定关系，U1500 损坏时可以单独更换新料，若更换 U100 需要附带更换新的 U1500。 1.6 刷机⽅式 刷机⽅式 刷机平台：MiFlash 整机专用工厂包：Fastboot 工厂专用 刷机方式：Fastboot 模式下刷机 改号专用工厂包：（保留 NV 包） 维修专用工厂包：（清除 NV 包） 刷机方式：深度刷机（EDL) 1.手机在关机状态短接 TP2410 和 TP2707 这两个点，使手机进入深刷模式（识别 9008 端口）。 2选择相应的软件包， 勾选 MiFlash 底部的“全部删除”， 点击“加载设备”， 点击“刷机”。 注意注意 ：Fastboot 包 用于 fastboot 模式下刷工厂版本，在刷之前需要先解BL锁，刷完后 写号等操作都可以正 常进行。EDL 包（EDL指的是紧急刷机，即我们所说的深度刷机）深度刷机专用包，需要短接进深刷模式才可以 使用，在刷机前不需要解BL锁，在刷完EDL包后首次开机时都是先进FFBM模式（fast factory boot mode,快速 工程启动模式）选择“Item test" 进行相关测试。 3/21

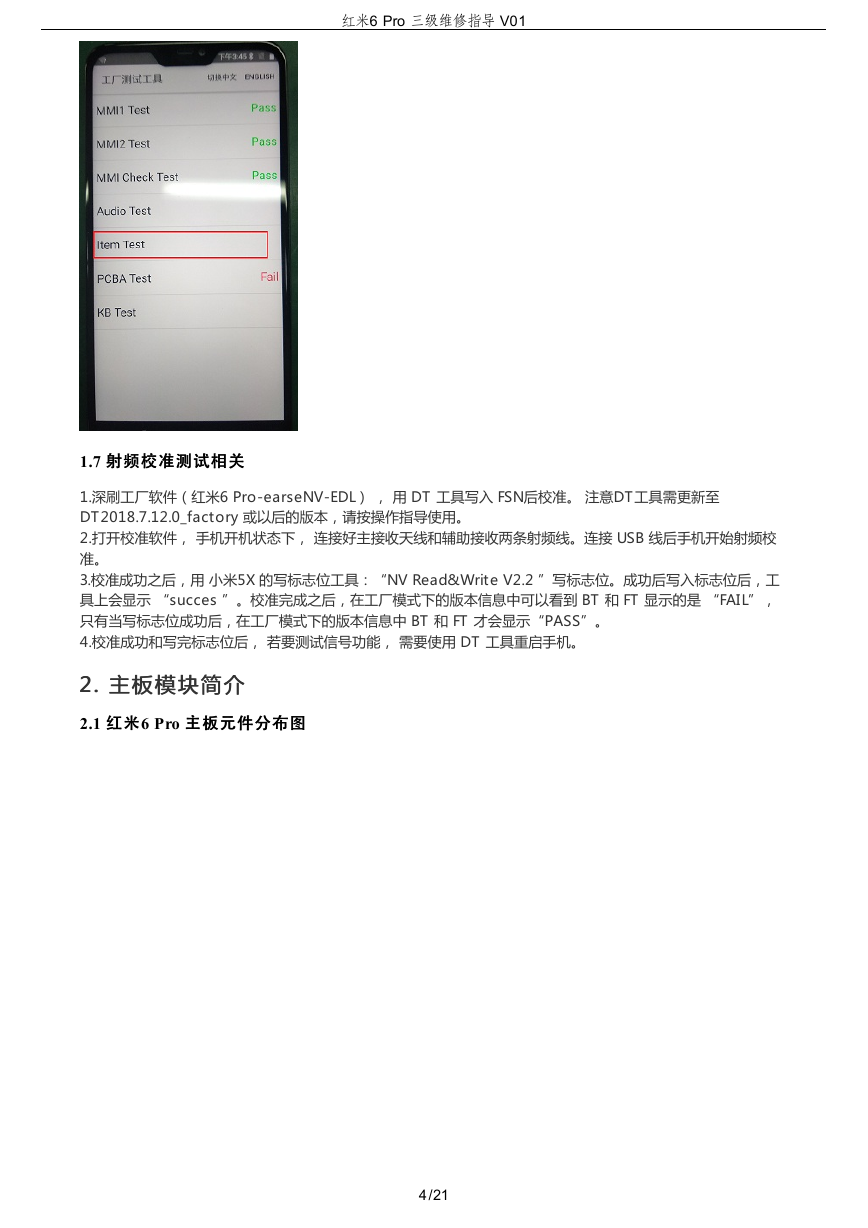

    红⽶6 Pro 三级维修指导 V01 1.7 射频校准测试相关 射频校准测试相关 1.深刷工厂软件（红米6 Pro-earseNV-EDL） ， 用 DT 工具写入 FSN后校准。 注意DT工具需更新至 DT2018.7.12.0_factory 或以后的版本，请按操作指导使用。 2.打开校准软件， 手机开机状态下， 连接好主接收天线和辅助接收两条射频线。连接 USB 线后手机开始射频校 准。 3.校准成功之后，用 小米5X 的写标志位工具：“NV Read&Write V2.2 ”写标志位。成功后写入标志位后，工 具上会显示 “succes ”。校准完成之后，在工厂模式下的版本信息中可以看到 BT 和 FT 显示的是 “FAIL”， 只有当写标志位成功后，在工厂模式下的版本信息中 BT 和 FT 才会显示“PASS”。 4.校准成功和写完标志位后， 若要测试信号功能， 需要使用 DT 工具重启手机。 2. 主板模块简介 2. 主板模块简介 2.1 红⽶红⽶6 Pro 主板元件分布图 主板元件分布图 4/21

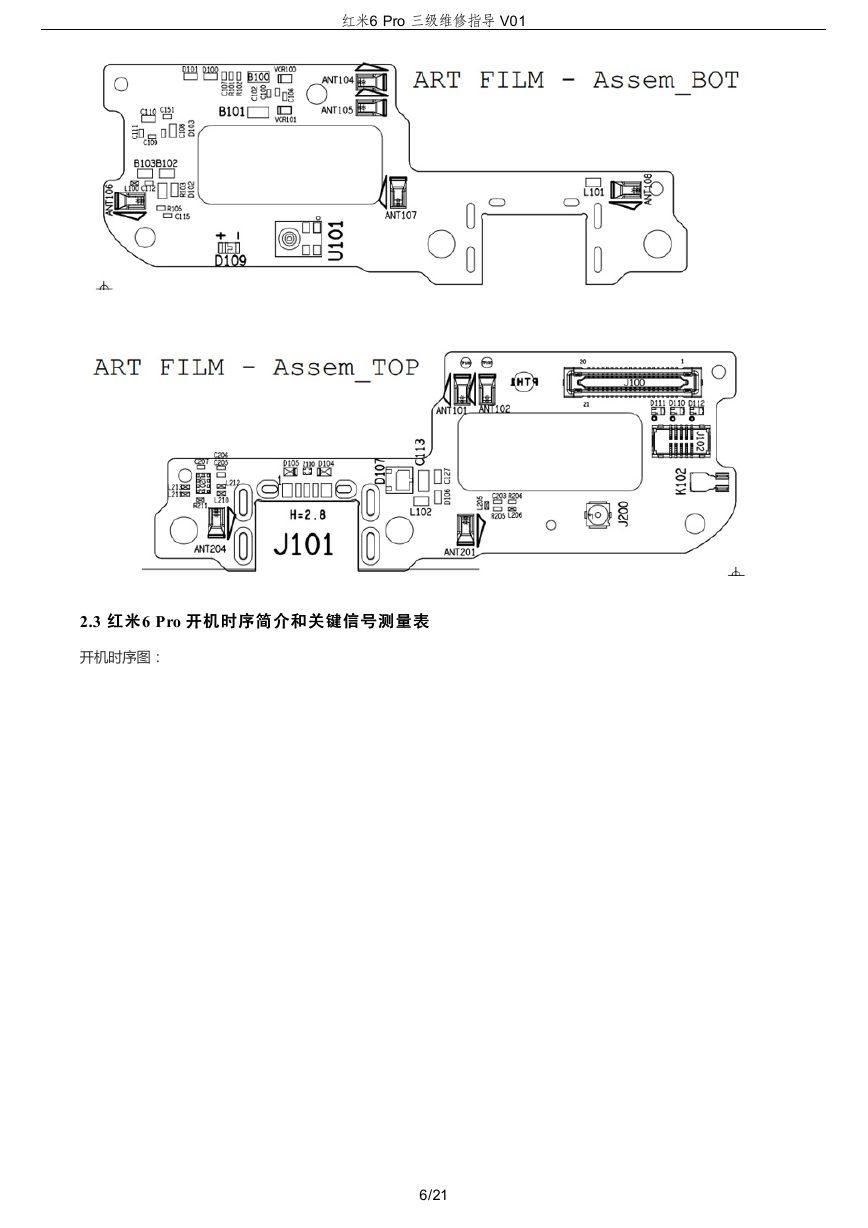

    红⽶6 Pro 三级维修指导 V01 2.2 红⽶红⽶6 Pro ⼦板元件分布图 ⼦板元件分布图 5/21

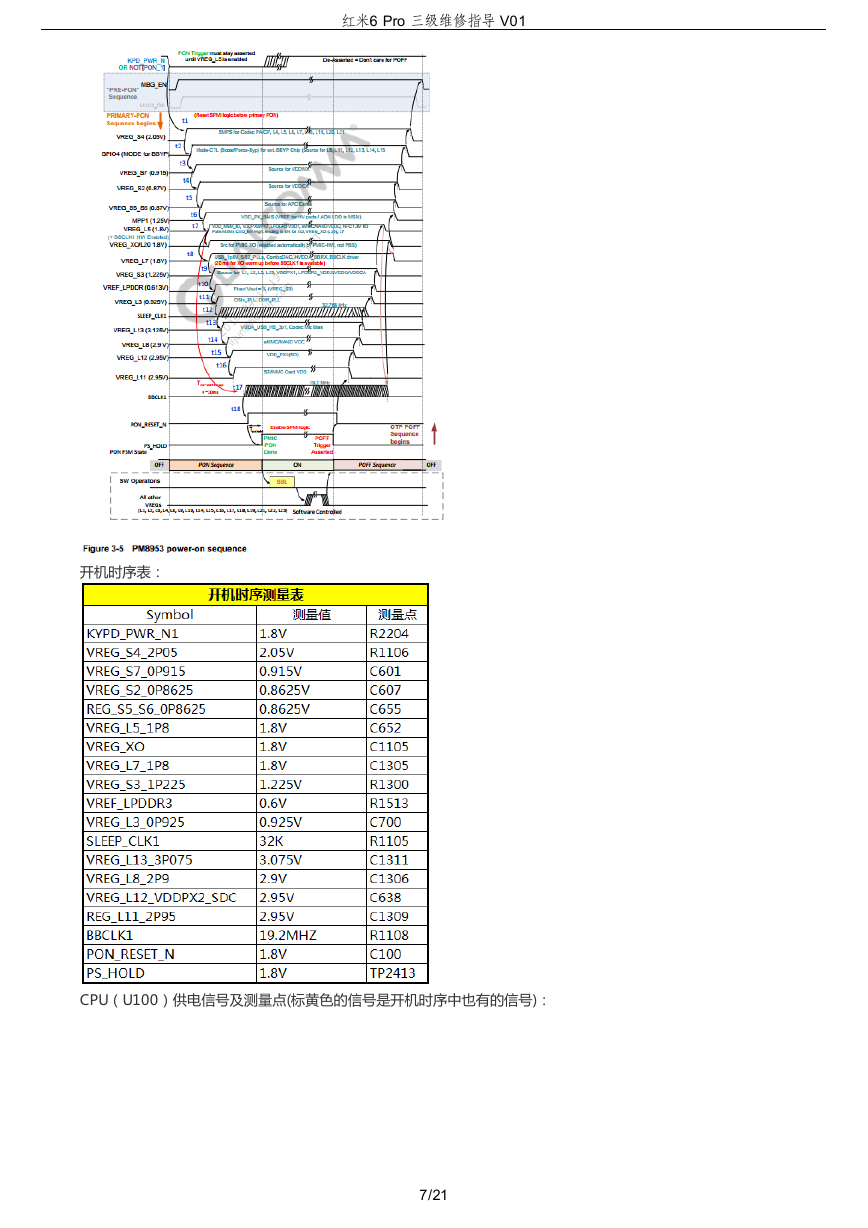

    红⽶6 Pro 三级维修指导 V01 2.3 红⽶红⽶6 Pro 开机时序简介和关键信号测量表 开机时序简介和关键信号测量表 开机时序图： 6/21

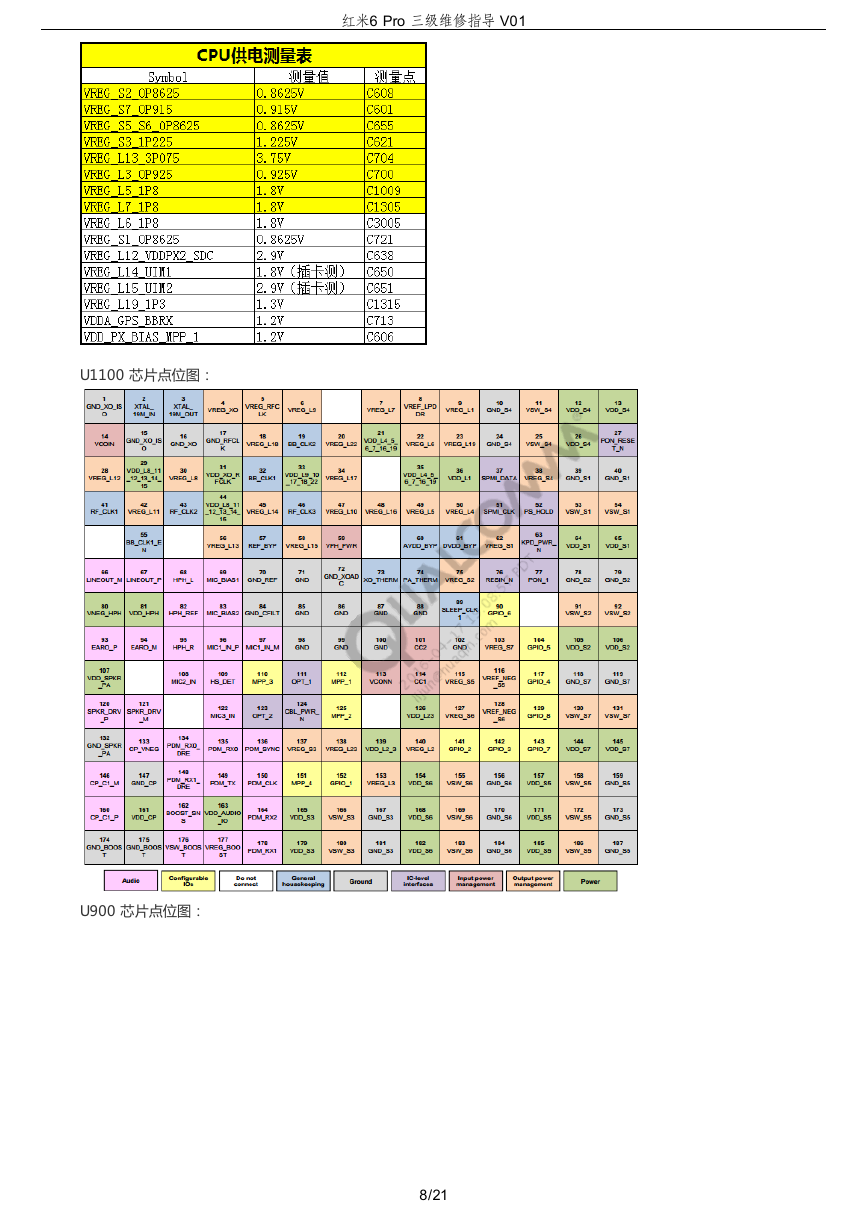

    红⽶6 Pro 三级维修指导 V01 开机时序表： CPU（U100）供电信号及测量点(标黄色的信号是开机时序中也有的信号)： 7/21
    U1100 芯片点位图： U900 芯片点位图： 红⽶6 Pro 三级维修指导 V01 8/21
